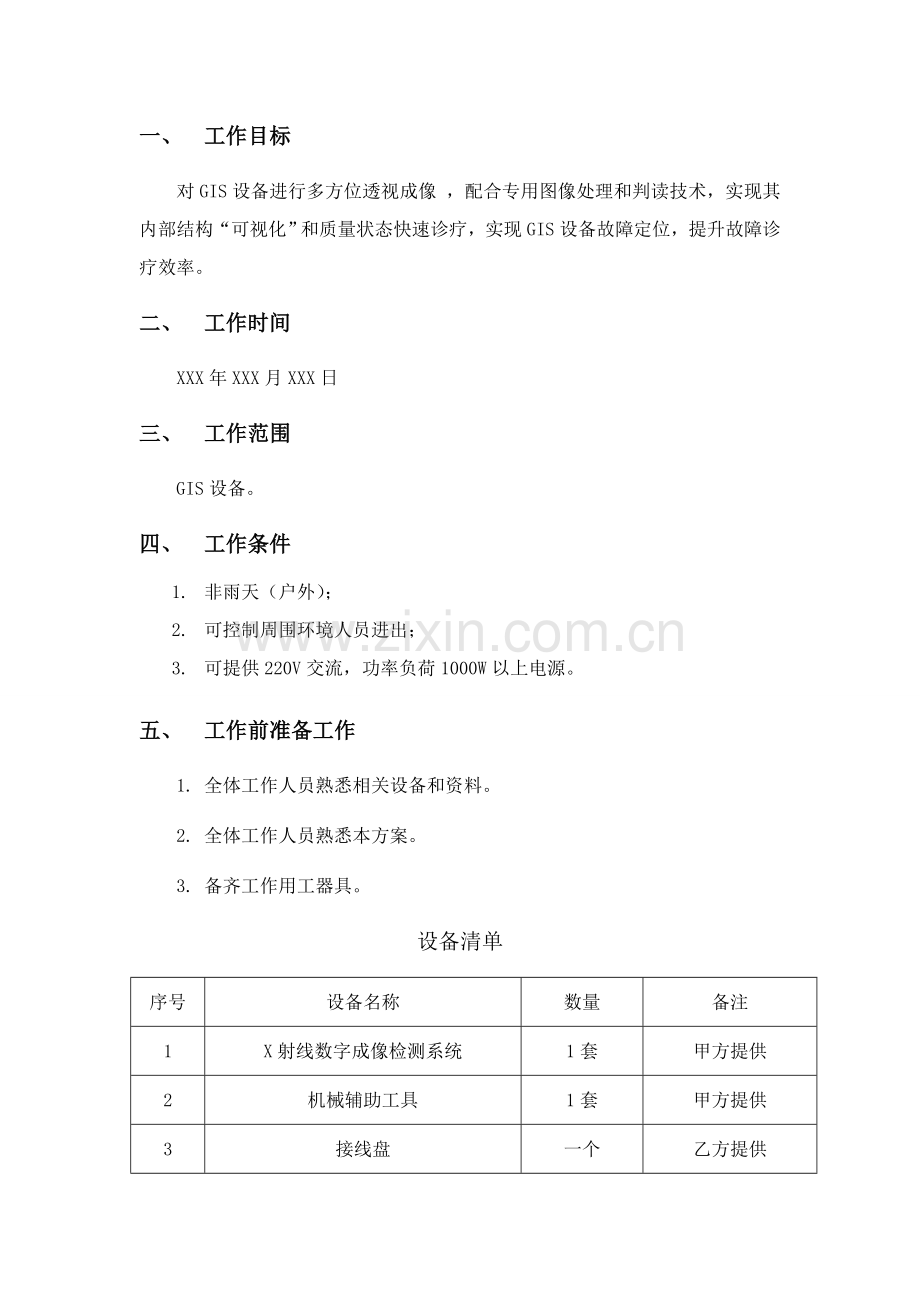

一、 工作目标
对GIS设备进行多方位透视成像 ，配合专用图像处理和判读技术，实现其内部结构“可视化”和质量状态快速诊疗，实现GIS设备故障定位，提升故障诊疗效率。
二、 工作时间
XXX年XXX月XXX日
三、 工作范围
GIS设备。
四、 工作条件
1. 非雨天（户外）；
2. 可控制周围环境人员进出；
3. 可提供220V交流，功率负荷1000W以上电源。
五、 工作前准备工作
1. 全体工作人员熟悉相关设备和资料。
2. 全体工作人员熟悉本方案。
3. 备齐工作用工器具。
设备清单
序号
设备名称
数量
备注
1
X射线数字成像检测系统
1套
甲方提供
2
机械辅助工具
1套
甲方提供
3
接线盘
一个
乙方提供
4
梯子
若干架
乙方提供
5
X射线辐射剂量检测仪
两个
甲方提供
6
常见工器具
1套
甲方提供
7
绳子
若干条
甲方提供
8
升降车

乙方提供（非必需）
9
围栏柱

乙方提供（非必需）
10
围栏带

乙方提供（非必需）
六、 组织方法
1. 工作责任人：待定。
工作班组员：待定。
2. 必需严格遵守相关安全规章制度,严格实施，开具相关工作票，未办理好工作票不得开工。
3. 工作过程中人员应分工明确，严格遵守《电力安全工作规程发电厂变电所部分》中相关带电作业部分；
4. 工作全过程工作责任人应加强监护，立即提醒和纠正工作组组员错误做法。
5. 碰到问题或突发情况，工作责任人应立即停止工作，向领导汇报，方便立即做出处理。
七、 危险点分析及控制方法
序号
危害名称
控制方法
确定
1
X射线辐射范围人员误闯
放置报警灯，放置围栏，并委派现场人员监守进出交通要道；

2
误触GIS机结组成误动
在监护人监控下严格根据变电站操作规程进行操作

八、 工作步骤
1、 安全培训：由甲方工作责任人给进站工作人员进行安排培训，并进行变电站安全知识学习，乙方责任人培训设备使用注意事项。乙方厂家每开展一项工作内容，均需要得到工作责任人同意后才能进行。
2、 检验物料：根据设备清单进行物料检验，确定设备是是否齐整；
3、 人员分配工作：甲方单位在测试过程中指派最少2名人员进行安全范围警戒工作，工作责任人负责安全监护工作，我方派出专业工程人员进行测试工作。双方责任人保持时刻交流状态，只有在双方全部同意情况下才进行下一步工作。 在人员分配时，确定每个工作人员配置好X射线个人剂量报警器。
4、 测试准备工作。
1） 取电源。取XDR系列GIS设备X射线数字成像检测系统工作电源：电源要求为：AC220V、10A，由用户人员帮助在工作现场就近取电源。
2） 安全警示。放置报警灯，做警戒线标识，在X射线机工作时，确保全部些人员均在安全区域内。
3） 设备组装。在安全距离外进行后台检测系统组装，连接好电源线。
4） 确定检测位置。在所要检测GIS设备点上放置好X射线机和平板探测器位置；
5） 连接X射线机到控制器之间接线和平板探测器到主机之间接线。
6） 连接好全部接线后，接入电源。
5、 X射线源预热：在安全距离外对X射线源送电，进行预热工作。预热时间：长久没有使用大约27分钟以内；常常使用只需3-4分钟。
6、 设备校正工作：
偏置建模：校正设备成像位置。在系统软件上可操作。
增益建模：清空平板探测器残余影像，复位平板探测器。需要和X射线配合使用。X射线机直接对准平板探测器（中间不放任何待测物），在后台系统进行增益建模。整个校正工作时间大约10分钟。
7、 检测GIS设备：由专业工程人员到现场放置好X射线源和数字平板探测器位置，完成后撤离全部些人员到安全距离之外，在控制器上设置好参数，送入电源，在操作台利用图像处理软件进行成像处理，保留检测点图像后，该检测点检测完成，工作时间大约10分钟。接着进行下一个检测点检测，关闭X射线源电源，由专门工作人员到GIS现场进行X射线源和平板探测器位置移动，检测过程如上述。
（注：控制器操作配置开关钥匙，由专门责任人，当测试完成后关闭电源后必需拔开钥匙并由责任人保管，预防她人误操作引发安全事故。）
8、 清理现场：清点检测设备和工具，检验现场有没有遗漏物品，对设备进行整理装箱，清理现场垃圾。
九、 注意事项：
1.充气应选择在湿度小、晴朗天气进行（户外）；
2.X射线机开启之前全部些人员撤离到安全位置；
3.委派专员监守进出要道，预防人员误闯；
4.开启X射线辐射剂量检测仪，检测周围X射线辐射值，须操作后台辐射值小于15微西弗/小时；
5、设备开启钥匙由专员负责，预防她人误操作，引发辐射事故。

十、 后续工作
图片整理，依据成像图片判定检测结果，撰写检测汇报并呈交甲方。
