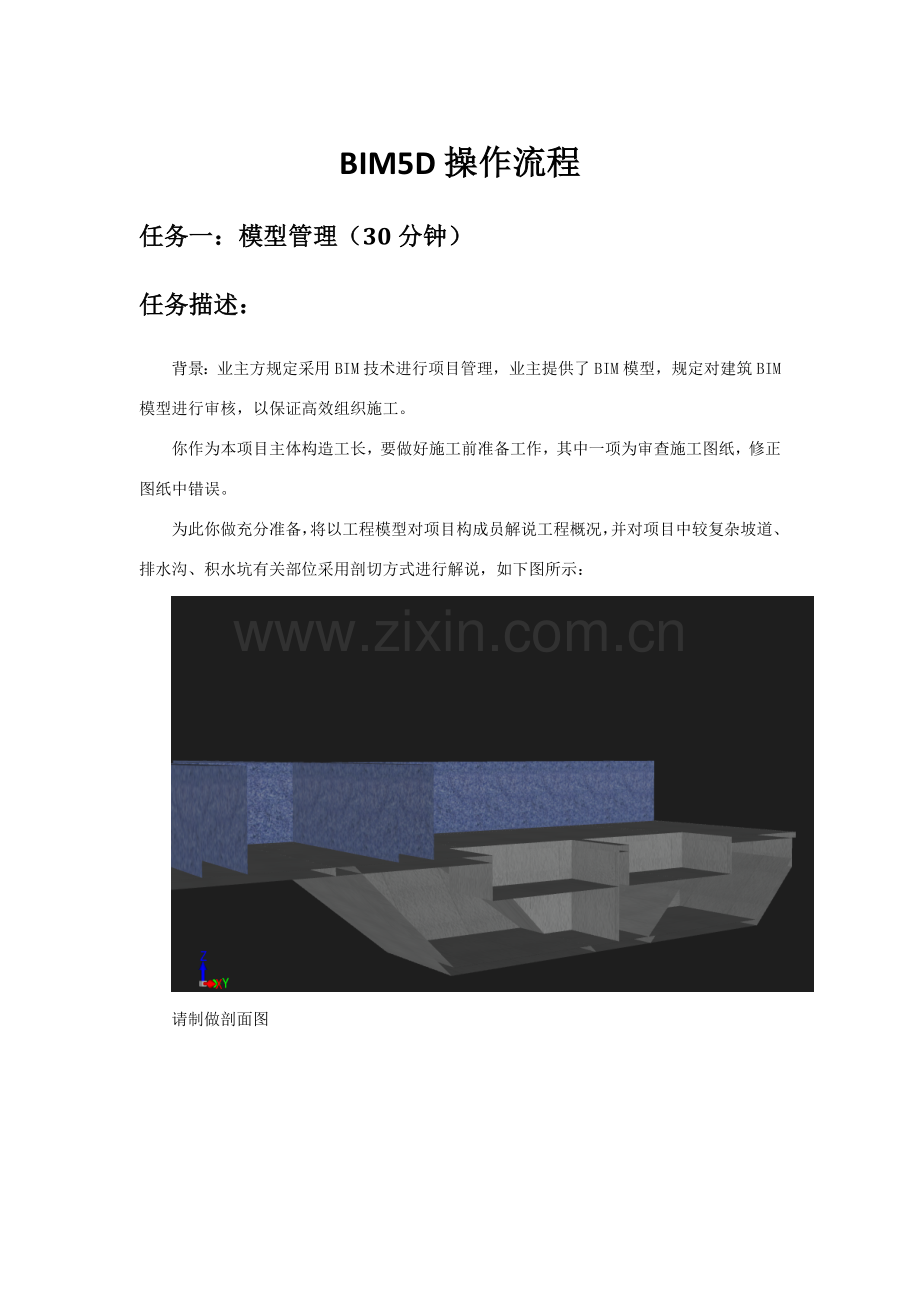

BIM5D操作流程
任务一：模型管理（30分钟）
任务描述：
背景：业主方规定采用BIM技术进行项目管理，业主提供了BIM模型，规定对建筑BIM模型进行审核，以保证高效组织施工。
你作为本项目主体构造工长，要做好施工前准备工作，其中一项为审查施工图纸，修正图纸中错误。
为此你做充分准备，将以工程模型对项目构成员解说工程概况，并对项目中较复杂坡道、排水沟、积水坑有关部位采用剖切方式进行解说，如下图所示：

请制做剖面图

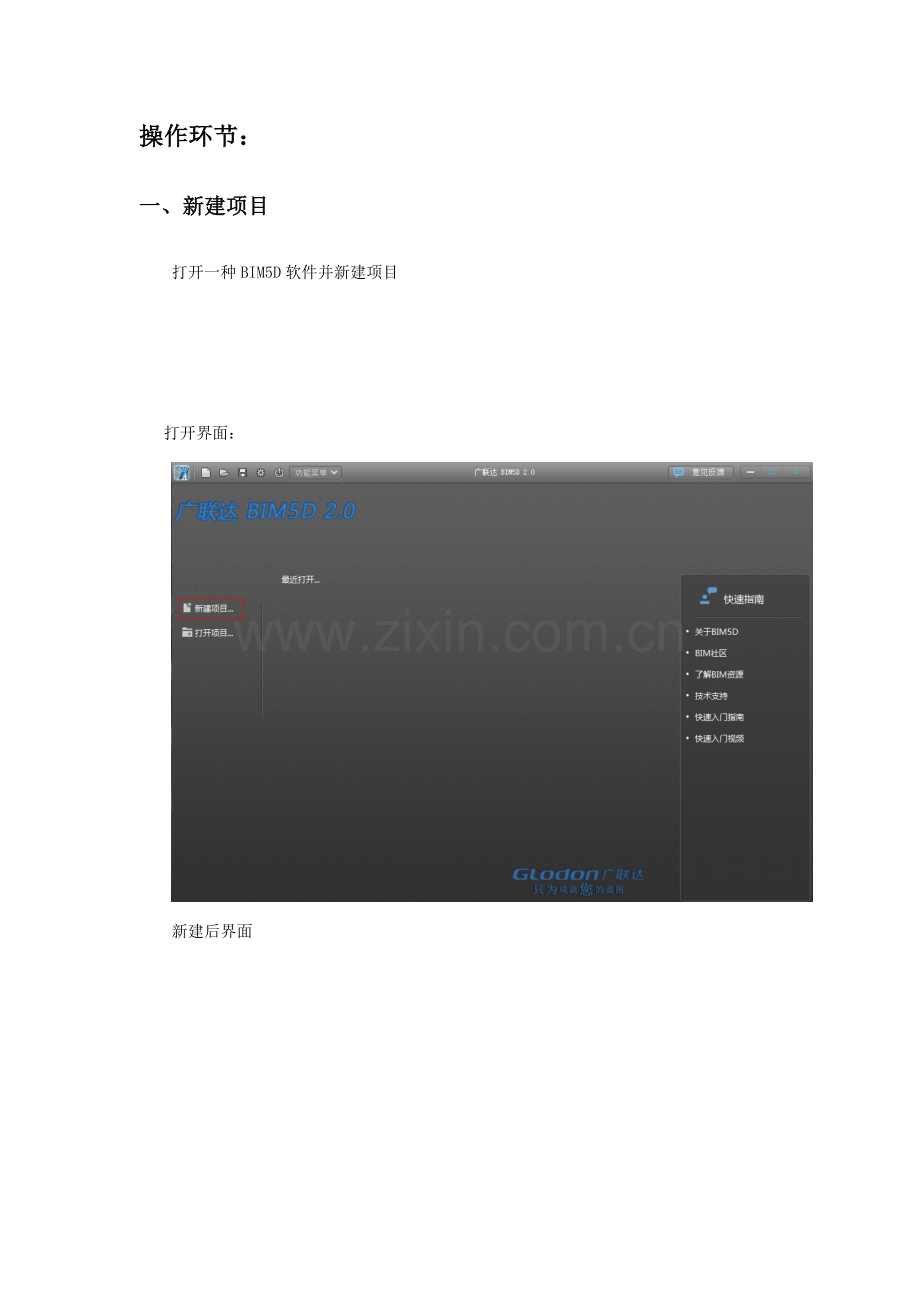

操作环节：
一、新建项目
打开一种BIM5D软件并新建项目

打开界面：

新建后界面

注意：在新建界面内包括基本数据、模型管理、技术应用、商务应用及碰撞检查5个方面内容即是广联达BIM5D内容 从这五个方面咱们将对整个项目施工进行分析。
二、导入相应模型文献
所需文献：igms格式BIM5D模型文献
任务内容：按照不同专业，分别上传土建、构造、机电模型文献。
第一步：打开【模型管理】模块中【模型文献】,然后点击【新建分组】（实现按专业管理模型文献；相似可以在分组下点击【新建子分组】按钮，进行专业模型细化管理。）建立土建、构造、机电三个分组。

第二步：点击专业名称，在该名称下点击【添加模型】来添加相应模型文献（分别按照专业找到相应模型文献）土建模型名称为广联达办公大厦GCL10，钢筋模型为广联达办公大厦ggj，其她为安装专业模型文献。

第三步：添加相应土建模型文献

三、模型浏览
关联完模型文献之后，进入到模型浏览界面并在楼层中选取一层或是几层楼层模型显示。
（一）模型浏览界面切面功能
以基本层为例绘制一种竖直切面并进行相应切面操作
第一步：打开【模型浏览】界面，点开楼层【区域-1】下拉列表，选取基本层模型，（在操作过程中关闭不有关某些模块，可以更好进行操作。）

第二步：点击 “创立一种竖直切面”或“创立一种水平切面”按钮，选取相应角度或是调节切面来绘制相应切面。
下面以绘制竖直切面为例简介其相应功能：

第三步：点击 “移动选中界面”按钮，用鼠标左键点击竖直切面即可以移动切面位置，可以看到不同剖面构造。

第四步：在以上功能之外尚有 “显示所有切面”和 “隐藏所有切面”功能，即：

显示所有切面

隐藏所有切面
第五步：当选取切面不对的要重新选取新切面时候，需要先删除已经建立切面虽然用“删除选中切面”按钮，删除已建立切面，进行其她操作。

（二）模型浏览中在任意一种楼层绘制一条【按路线行走】线路，并进行播放
所需内容：在第一层建立一种行走路线。
第一步：打开【模型浏览】界面，点开楼层【区域-1】下拉列表，点选首层（在进行按路线漫游过程中最佳是关闭不有关某些模块，可以更好浏览模型。）

第二步：点击按钮，弹出【按路线行走】对话框，点击左上角画路线按钮，确认进行路线编辑（编辑路线时最佳去掉框架内现浇板，这样可以更清晰以便进行行走

第三步：点击“播放”按钮，查看编辑好路线

第六步：完毕漫游操作功能。

关闭【按路线行走】窗口并打开下拉菜单，找到【视点】模块，并单击打开视点功能。

任务二：进度管理（50分钟）
任务描述：
作为项目组负责人，你编制了主体某些施工进度筹划，为了以便协同工作，实现流水作业施工，项目组负责人可以在BIM5D软件中方案模仿模块导入任务，按分区划分流水段后与相应任务项关联，按上面规定设立关联关系，进行模仿，分析筹划可行性，调节筹划。
通过对工程综合考虑，将本工程分为A、B两个流水段；请按给定进度筹划，按A、B两个流水段，模仿本项目形象进度。
操作环节：
第一步：划分流水段
点击【模型管理】中【流水段划分】模块，进入流水段划分
1）：选取要建立流水段单体和专业，点击【新建】按钮弹出新建流水段、新建分组、新建下级分组三个选项。点击新建分组，编辑新建组名称为“土建”。并在该分组下进行新建流水段；

2）：划分基本层流水段，分别为【A段主体】、【B段主体】，点击【新建】按钮，选取新建流水段。弹出下图【新建流水段】窗口。编辑流水段名称为“A段主体”，选取要建立流水段起始楼层和终结楼层均为“基本层”；流水段要关联构建全选，施工顺序选取为1，点击确认按钮。

3）：划流水段线框，为了以便划流水段，去除在【构件类型】中勾选【土方】、【垫层】构件，

其她不动，然后点击按钮，进行流水段划分，A段为纵向轴网1轴至5-6轴之间后浇带右侧位置，B段为5-6轴之间后浇带右侧至11轴，勾选上
轴网，显示出轴网以便对流水段进行划分，显示轴网后开始划分流水段，划分好后来，点击右键拟定，完毕划分；

4）：点击【关联图元】按钮，把划分流水段与模型进行关联。
5）：划分基本层【B段主体】流水段，基本操作环节同划分【A段主体】，重要区别为：
【B段主体】流水段施工顺序要更改为2。

6)：复制流水段至其她楼层，先选取复制基本层【A段主体】流水段，点击【复制流水段】
按钮，选取【批量复制流水段】，弹出对话框，选取目的流水段为起始楼层地下1层，终结楼层第5层，点击【拟定】，流水段【A段主体】复制完毕，同理复制【B段主体】至地下一层到第5层中。

模型划分完流水段后，工程量清单、工料机资源实现了与流水段（构件类型，图元）挂接。

第二步：进度筹划导入并与模型关联
所需文献：Project筹划
1）：点击【进度视图】，进入进度关联界面，点击下拉菜单中【导入MSProject】，找到筹划所在文献夹后选取导入
，选取“筹划日期”，点击导入，开始导入。

2）：导入成功后，在筹划中找到【土建】基本层相应筹划，点击基本层中【A段主体施工】筹划，然后点击【自动关联】进入筹划关联设立

3）：在筹划关联设立中依次勾选筹划中相应【A段主体施工】楼层、专业、流水段、构件类型，点击确认，关联成功。

4）：点击该窗口中【下一条任务】按钮，对基本层【B段主体】进度筹划与模型进行关联；
5）：相应其她楼层进度筹划同以上环节进行操作，完毕进度筹划与模型关联

第三步：进度模仿
1）：在【进度视图】模块中，点击【进度模仿】进入进度模仿界面，点击【模型显示】按钮，选取该按钮下拉菜单中【全显示】按钮，即可显示关联模型。

2）：点击下方【开始模仿】按钮，对该楼主体构造进行形象进度模仿

任务三：施工方案模仿（30分钟）
任务描述：
作为项目工长，需对各分包队伍进行地下室主体构造施工工序技术交底。在地下室二次构造墙体施工前对个分包队伍进行施工方案交底。 你采用了BIM软件对地下室构造施工工序及二次构造墙体施工方案进行可视化交底。
规定：请按照任务描述制定地下室施工工序模仿及二次构造墙体施工模仿。

操作环节：
第一步：新建方案模仿
1）、在【功能导航】中 【技术应用】栏选取【方案模仿】进入到方案模仿界面

2）、在“新建”下拉列表中选取“新建分组”，然后对新建分组命名为【地下一层主体构造施工】
3）、点击“新建”按钮，选取下来菜单中“新建模仿方案”选项，点击确认，新建模仿方案。将“方案”重命名为“地下一层施工模仿”
4）、点击模仿任务项中【添加任务】按钮，进行添加任务，默认名称为 “任务”

第二步：模型与模仿任务项关联
将“任务”重命名为“A段基本垫层”然后点击“自动关联”弹出【自动关联】编辑页面

接下来咱们对A段基本垫层有关内容与模型中构件进行关联，一方面点击 勾选，然后在专业下拉列表中勾选“土建”这时在流水段中会浮现之前设立好施工流水段。

勾选“A段主体”系统会自动选取相应“区域-1 土建-A段主体 基本层”。点击选取“区域-1 土建-A段主体 基本层”后在“构件类型’中会自动关联出相应构件类型列表。点击“构件类型”下拉列表,在“基本”下拉列表中勾选“垫层”。点击“关联”弹出“关联成功”，单机“拟定”完毕此项操作。

第三步：继续关联模仿任务项
同上述环节二同样，先手动添加任务，并按照下列表格进行命名。然后点击“自动关联”依次完毕各任务项关联。

任务模仿项中所需关联任务项

名称
工期
前置任务
关联状态
关联项位置
1
A段 基本垫层
1d

自动关联
基本-垫层
2
B段 基本垫层
1d
1
自动关联
基本-垫层
3
A段 筏板基本、集水坑、地沟
1d
2
自动关联

4
B段 筏板基本、集水坑、地沟
1d
3
自动关联

5
A段 基本梁
1d
4
自动关联
基本梁-主梁+次梁
6
B段 基本梁
1d
5
自动关联
基本梁-主梁+次梁
7
A段 框架柱
1d
6
自动关联
柱-框架柱+框支柱
8
B段 框架柱
1d
7
自动关联
柱-框架柱+框支柱
9
A段 剪力墙
1d
8
自动关联
墙-混凝土墙
10
B段 剪力墙
1d
9
自动关联
墙-混凝土墙
11
A段 框架梁、连梁
1d
10
自动关联

12
B段 框架梁、连梁
1d
11
自动关联

13
A段 楼梯坡道
1d
12
自动关联
其她-坡道
14
B段 楼梯坡道
1d
13
自动关联
其她-坡道
15
A段二次构造墙体、构造柱、圈梁
1d
14
自动关联

16
B段二次构造墙体、构造柱、圈梁
1d
15
自动关联

17
A段 楼板
1d
16
自动关联

18
B段 楼板
1d
17
自动关联

完毕任务关联后按照列表内“前置任务”时间在“前置任务”中进行时间修改（前置任务从第二个任务项依次添加）；

第四步：工序模仿
点击【工序模仿】按钮，进入工序模仿界面，

点击【开始模仿】按钮，开始模仿任务项，完毕任务。

任务四：预算文献管理（30分钟）
任务描述：
作为项目经理，需要理解项目各个核心时间节点项目资金筹划，需分析工程进度资金投入筹划，依照筹划合理调节资源，保证工程顺利实行，你采用BIM软件结合现场施工进度，提取项目各时间节点工程量及材料用量。资金筹划以曲线表形式进行展示，可以十分直观反映项目资金运作状况，做资源分析，辅助编制项目资金筹划
规定：请依照上述状况制作施工过程中资金预测投入和预测收入对比分析
操作环节：
第一步：导入预算文献并进行清单匹配
1）、进入【商务应用】里【预算文献】模块，点击左上角“新建”按钮，新建分组，分组名命名为【土建预算文献】，

2）、再次点击“新建”按钮，选取“添加预算书”，

然后完毕添加。
3）、添加成功预算书后点击【清单匹配】按钮，弹出清单匹配界面

4）、在清单匹配界面中选取【汇总方式】为“所有汇总”，然后点击【自动匹配】按钮

弹出自动匹配界面，默认点击拟定进行清单匹配

5）、完毕清单匹配。
第二步：清单关联
由于土建算量与计价文献清单匹配在每一项项目编码、项目名称、单位、项目特性、单位和项目描述五个方面中存在某些差别，会有某些构件没有匹配上清单，例：

因此就应当用手动关联办法将为套用清单一一匹配。
操作环节：
1）、点击【商务应用】中【清单关联】模块，进入清单关联界面
2）、选着相应专业为【土建】、单体默认、楼层选取地下一层，【构件过滤】中，点击下拉菜单，选取“显示未套清单构件”

3）、对未套清单构件进行清单关联

a、点击构件中“梁”，然后依次展开项找到【楼梯_LT-1_梯梁1】构件，

b、依照构件属性值选取清单计价文献中工程章节及清单项

c、双击相应清单项，进行关联，关联完毕

4）、关联完毕后点击【做法刷】按钮，弹出做法刷对话框，进行做法刷操作，

过滤条件选取【当前工程同名称构件】，然后勾选所有楼层，
点击右下角执行做法刷，完毕做法刷。
同理可对其她未关联清单构件进行清单关联并实行做法刷功能以完毕清单关联。
注意：在做法刷界面中左上角覆盖和追加，即是针对本来已套用过清单要执行做法刷时候如果要保存本来清单项用“追加”功能，如果不保存则用“覆盖”功能。
第三步：用曲线表展示项目资金筹划
1）、点击【进度视图】进入进度模仿界面，

2）、点击“模型“，显示出模型界面
再点击“模型显示”按钮，选取“全显示”，
3）、编辑资金曲线和资源曲线需求信息，资金曲线内默认，资源曲线中资源量选取“模型资源量”，其她数据不变

4）、点击开始模仿按钮，开始模仿，模仿完毕后，就会浮现资金曲线和资源曲线。

第四步：导出资金曲线图表及汇总列表
1）、点击资金曲线中【导出图表】按钮，导出资金图表至桌面

2）、点击【汇总列表】按钮，导出Excel表格至桌面

任务五：提报月形象进度工程量（20分钟）
任务描述：
作为项目造价人员，需要每月依照工程进度对甲方上报形象进度工程量，运用BIM5D对每月工程量及资金提取，通过模型计量范畴得到业主报量预算范畴协助形象进度上报工作。
请依照规定提取BIM5D中该工程4月份清单工程量
操作环节：
第一步：准时间范畴查询工程量
1）、点击【商务应用】中【模型计量】模块，进入模型计量界面
2）、点击查询按钮，进入查询界面

3）、选取查询条件为【时间范畴】，时间类型为“筹划时间”，调节开始时间为4月1日，结束时间为4月30日，完毕查询条件选项

4）、点击”查询“按钮，开始获取并计算工程量，并得出构件工程量及清单工程量

其中清单工程量汇总方式默以为“按清单汇总”

第二步：导出清单工程量
点击【清单工程量】按钮，进入清单工程量页签，并点击【当前页签导出Excel】按钮，实现清单工程量导出。

进入保存界面，选取需要保存位置，对保存文献名进行更改

然后对清单工程量进行保存，任务完毕。

任务六：提报材料筹划（20分钟）
任务描述：
作为项目材料员，要依照项目进度筹划上报相应材料筹划，使用BIM5D软件进行迅速提取材料量进行上报
请依照有关规定提取该项目三层楼混凝土材料工程量，并依照提取工程量提报材料需求筹划。
操作环节：
1）、点击【商务应用】中【物资查询】模块，进入物资查询界面，专业选取“土建”
点击”查询模式”，选取按“楼层”进行查询
2）、点击楼层中【区域-1】下拉菜单，，勾选“第3层”，点击查询按钮。
3）、点击“材料量”按钮，汇总方式选取“按材材料汇总”

4）、点击“当前页签导出Excel”按钮，导出材料量，对导出文献命名并保存至桌面，任务完毕。

任务七：视点保存（20分钟）
任务描述：
作为现场质检员，要对现场工程施工质量进行检查，运用BIM5D迅速标记现场存在质量问题，下发给分包单位进行质量事故整治
依照现场需要，对现场存在质量视点进行标记，并保存。
操作环节：
在模型浏览界面标记一种问题视点并及时进行查看
标记视点以便与别人沟通过程中可以迅速找到问题视点并且能在施工过程中及时对问题点进行更改。
所需内容:标记首层中1-A轴处(楼层最左侧为1轴,楼层最下方为A轴,俯视图状况下左下角或者是打开“轴网显示”来显示轴网找到相应点)柱子浇筑混凝土后导致框架柱位置偏移。
点击进入【模型浏览】界面，
1）、点击视图按钮，弹出下来菜单，点击视点
在楼层窗口中选取首层，然后选取性勾选柱和梁，其她构件不勾选；

2）、在模型中找到1-A轴处框架柱后，点击右侧视点窗口中【保存视点】按钮进行视点保存。

3）、双击【视点1】进行编辑“三层1-A轴处框架柱偏移”，并备注偏移原由于“模板制作不牢固，浇筑混凝土时浮现跑模现象，导致框架柱偏移”
4）、点击【画矩形】和【增长标注】功能分别把该位置浮现问题画出并标注“模板制作不牢固”，视点标注完毕

5）、勾选已保存视点，然后点击“导出视点”按钮，对发现问题视点进行导出；
6）、对导出文献命名，并保存至桌面，完毕任务。
7）、：退出视点，点击其她任意楼层，然后再点击已保存视点“三层1-A轴处框架柱偏移”，迅速找到该问题视点。

任务八：进度管控（20分钟）
任务描述：
作为项目上工程部管理人员，要对现场进度进行跟踪并结合总进度作出及时调节，通过运用BIM5D，查询筹划时间与实际时间对比，进行施工进度过程跟踪管理
依照编制项目工程实际开始时间，提取任务状态记录，并及时作出进度调节管理
操作环节：
1）、点击【进度视图】模块，进入进度视图，在进度筹划界面中找到“实际开始”，“实际结束”任务项

2）、编辑筹划中，基本层【A段主体施工】任务项实际开始时间为3月3日

编辑实际结束时间为3月6日，
3）、同样操作环节编辑如下进度筹划实际开始时间
序号
楼层
进度项
实际开始
实际结束
1
基本层
B段主体施工
3月7日
3月10日
2
地下一层
A段主体施工
3月9日
3月11日
3
地下一层
B段主体施工
3月11日
3月20日
4）、编辑完毕后，点击任务状态记录按钮，弹出任务状态项

显示出项目筹划进度完毕状况，以对整个项目进度进行合理调节。
任务九：编制劳动力资源筹划（20分钟）
任务描述：
劳动资源划是施工组织设计重要构成某些，是指引施工单位订立劳务合同基本，该项目需要编制合理劳动力筹划，提高流水作业效率，减少成本，运用BIM5D软件划分流水段，合理提量，运用流水段相应资源量制作劳动力资源筹划
依照模型工程量 估算地下一层所需工日数量，为编制施工组织设计劳动力筹划提供参照
操作环节：
1）、点击【商务应用】中【模型计量】模块，进入模型计量界面。

2）点击左上角“查询”功能，弹出来查询界面。

3）选取查询条件为“楼层”查询，选取“地下一层”点击拟定。

3）在模型计量模块中进入“资源量”界面，在“汇总方式”下拉框里面有“按楼层汇总”“按流水段汇总”和“按资源汇总”，按照不同汇总方式有不同人工费工程量，这里咱们用“按楼层汇总”方式进行查看人工费状况。

4）、点击“当前页签导出Excel”按钮，导出人工费，对导出文献命名并保存至桌面，任务完毕。
