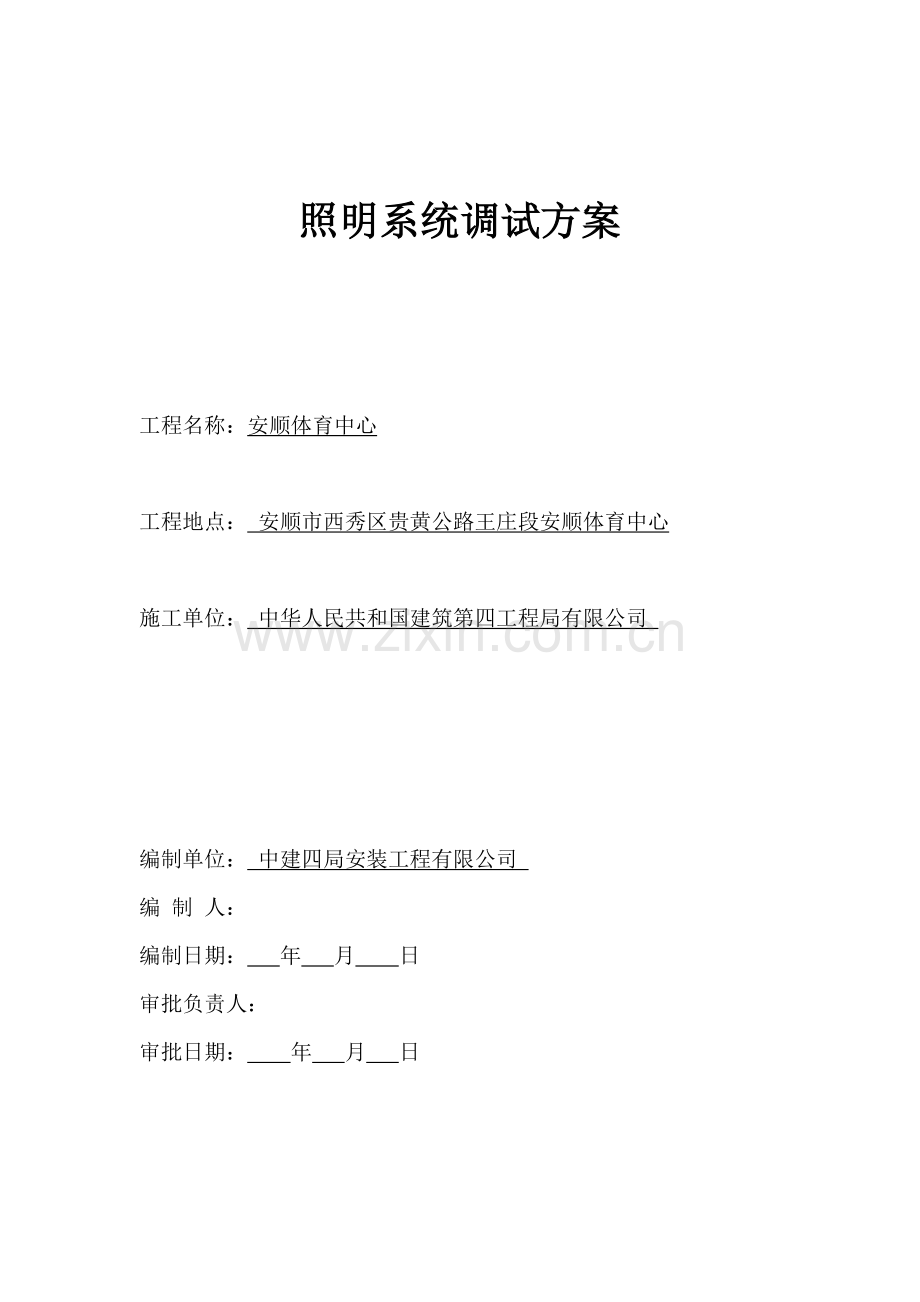

照明系统调试方案

工程名称：安顺体育中心

工程地点： 安顺市西秀区贵黄公路王庄段安顺体育中心

施工单位： 中华人民共和国建筑第四工程局有限公司

编制单位： 中建四局安装工程有限公司
编 制 人：
编制日期： 年 月 日
审批负责人：
审批日期： 年 月 日

目 录
第一章 编制根据 2
第二章 工程概况 2
第三章 调试工具 2
第四章 调试程序及小构成员 3
4.1通电试运营前检查 4
4.2分回路试通电 4
4.2.1送电环节 4
4.2.2停电环节 5
4.3故障检查整治 5
4.4系统通电持续试运营 6
第五章 安全注意事项 6
第六章 成品保护注意事项 6

第一章 编制根据
1、《电气装置安装工程电气设备交接实验原则》 GB50150-
2、《建筑电气工程施工质量验收规范》 GB50303-
3、《建筑安装工程技术操作规程 建筑电气工程》 DB21/900.23-
第二章 工程概况
办公室、小会议室、活动用房、库房、技术用房、设备机房等场合以高效荧光灯（T8系列三基色荧光灯配电子镇流器）或小功率金属卤化物灯为主光源，走道、门厅等场合采用节能型荧光灯（带电子整流器），高大空间等场合采用金属卤化物灯。水泵房、卫生间、浴室等潮湿场合采用防水防潮型灯具。重要出入口门厅、宾客厅、休息厅等照明灯具由三局装饰公司按装修规定再做深化。重要机房、消防控制室、消防泵房、变配电室、发电机房等场合备用照明与正常照明合一，在正常照明电源故障停电时，仍可保持正常照明照度。所有灯具均采用高效节能型光源，I类照明灯具，灯具外壳均加PE线。办公房间走廊、电梯前室、楼梯间普通照明采用就地开关控制，应急照明和疏散批示采用智能疏散系统，平时不亮，火灾时强制点亮。疏散批示自带蓄电池，采用常亮方式。
第三章 调试工具
1、绝缘电阻表：合用于线路装置绝缘电阻及电气持续性测试工作。
2、漏电测试器：可以测试漏电断路器在不同相位角触发时间。
3、小五金工具（螺丝刀、钳、电线、电筒、胶布等）：检测之用。
4、相序表：可以测试电源相序精确性。
5、万用表：依照不同检测功能，进行电气测试工作。
6、接地电阻测试仪：合用于防雷接地系统各项测试工作。
上述仪表器具检测工具需送检测部门检测合格方可使用。
第四章 调试程序及小构成员
调试工序分为：
高压送电顺序：动力中心→体育场；动力中心→体育馆；动力中心→游泳馆；动力中心→商业；
低压主回路送电顺序：通电试运营前检查→变压器试通电→故障检查整治→低压柜进线柜试通电→故障检查整治→低压柜出线柜试通电。
低压分回路送电顺序：通电试运营前检查→分回路试通电→故障检查整治→系统通电持续试运营。
调试小构成员名单如下：
（一）照明系统送电试运营领导小组人员名单

序号
领导小组人员姓名
职务
备注
1
业主参加人员
2人

2
监理单位人员
2人

3
廖 勇
项目经理

4
邓小林
技术总工

5
魏 强
电气负责人

6
石贵超
电气施工员

7
付 豪
电气施工员

8
陆三保
施工队长

9
杨 沉
施工班组调试负责人（体育场）

10
唐 宇
施工班组调试负责人（体育馆、游泳馆）

（二）劳动力投入筹划表
工种
人数（人）
技术电工
4
调试工
2
故障应急解决排除技术人员
4
机动人员
4
4.1通电试运营前检查
(1)彻底清扫配电箱柜内杂物及灰尘，除送电需用设备外其他物品不得放置配电箱内。
(2)检查各箱柜内压线与否牢固，电气元件与否完好，各箱柜内接零，接地与否安全可靠，总电源开关至各支回路进线电源开关接线与否对的，照明配电箱及回路标记应对的一致，漏电保护器接线与否对的，严格区别工作零线（N）与专用保护零线(PE)，专用保护零线(PE) 禁止接入漏电开关，开关面板，各灯具接线与否完毕，安装与否牢固；断开各回路分电源开关，合上总进线开关，检查漏电测试按钮与否敏捷有效。
(3)绝缘测试
进入强电配电房，在专人监护下打开配电箱，切断总电源开关及所有分路电源开关，用电工工具打开配电箱盖，用500V兆欧表对所有供电线路进行绝缘测试工作，使其达到规范规定，并认真填写测试表格。同步检查箱体内各种开关安装及接线与否松动。
(4)相序测试工作
将电源总开关切断，用三相交流相序表三根测试卡，按国标A-相－黄色、B相－绿色、C相－红色卡住总开关下端电源接头，如相序表按顺时针方为对的，反之为错误。
4.2分回路试通电
4.2.1送电环节：
(1) 停、送电时绝对不容许用隔离开关切断或接通负荷电流。
(2) 将低压柜各回路断路器所有置于断开位置；
(3) 将所有低压配电箱内总断路器及回路分空开所有置于断开位置；
(4) 将各回路灯具等用电设备开关所有置于断开位置；
(5) 检查低压柜各出线柜电压正常，将相应各回路抽屉送电；
(6) 逐级合上各分回路配电箱电源开关；
(7) 分回路逐级合上灯具等控制开关，检查开关与灯具控制顺序与否相应、电扇转向及调速开关与否正常。
(8) 若送电完毕，继续运营24小时做好运营记录；若产生故障，及时断开电源，检查故障点位置，查出故障因素，整治完毕，复查无端障，按（1）～（7）环节送电，按此环节送电无异常为送电正常。
(9) 用试电笔检查各插座相序连接与否对的（若不对的，及时停电并换相，左零右火），开关与否能对的关断相线（若不对的，及时停电并换相线）。
注意：各回路送停电时，每条线路起始端及终结端开关位置旁必要有人监督检查送电状况，并保持电话联系（最佳是对讲机），如发生故障时能及时断开进线端电源；操作时，一人操作一人监督原则。

4.2.2停电环节：
（1） 停、送电时绝对不容许用隔离开关切断或接通负荷电流。
（2） 将各回路照明灯具相应开关断开；
（3） 将照明各回路相应空开断开；
（4） 将照明各回路配电箱相应总空开断开；
（5） 将低压柜照明各回路相应抽屉开关断开；
（6） 停电完毕（若停电检修，则挂“线路检修，禁止合伙”检修牌）；
4.3故障检查整治
(1)发现问题应及时排除，不得带电作业；
(2)对检查中发现问题应采用分回路排除法予以解决；
(3)对开关送电，漏电保护就跳闸现象重点检查工作零线与保护零线与否混接、导线与否绝缘不良。
4.4系统通电持续试运营
公用照明系统通电持续试运营时间应为24h，所有照明灯具均应启动，且每2h记录运营状态1次，持续试运营时间内无端障，方可投入运营。
第五章 安全注意事项
1、进入现场人员必要遵守项目部有关规定，禁止吸烟。
2、配电箱、柜开关闸具禁止乱拉乱合；配电间及变配电室要人走锁门，禁止闲杂人员进入；必要严格执行挂牌制度。
3、调试期间使用人字梯子不许有防滑绳，并保证适当坡度，梯下需有人监护。
4、工长在调试期间要有详细安全技术交底，要不时巡逻现场调试状况，发现安全隐患要及时消除。
5、排除故障时，必要先拉掉电闸，使用合格验电器和万用表，确认无电后方可操作，禁止带电操作。
6、所有调试人员必要持证上岗，禁止无证人员调试，禁止酒后任何操作。
7、在系统通电前楼内所有电气器具所有安装完毕，未安装设备或器具，其导线必要进行可靠地绝缘解决，并挂“有电危险”标记牌。并在明显部位悬挂、粘贴“楼内已正式通电”字样。
第六章 成品保护注意事项
1、加强对操作工人思想教诲，培养并树立保护成品习惯。贯彻生产并对成品负责，发现问题及时解决好。
2、调试好系统应派人不定期巡视，对成品进行保护。
3、搬运梯子时禁止碰撞土建墙面、墙角。
4、调试人员带好手套，防止污染墙面。
