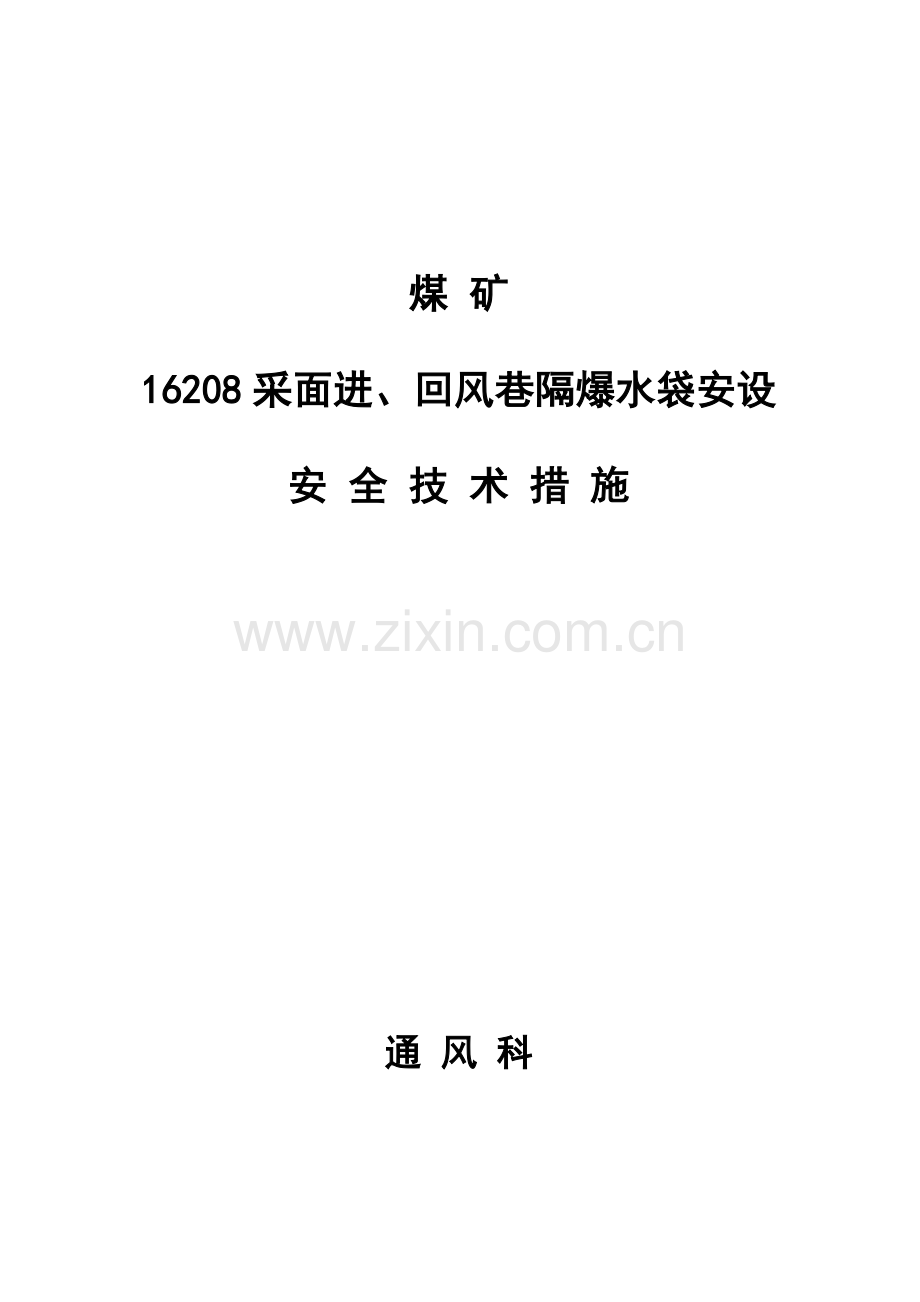

煤 矿

16208采面进、回风巷隔爆水袋安设

安 全 技 术 措 施

通 风 科

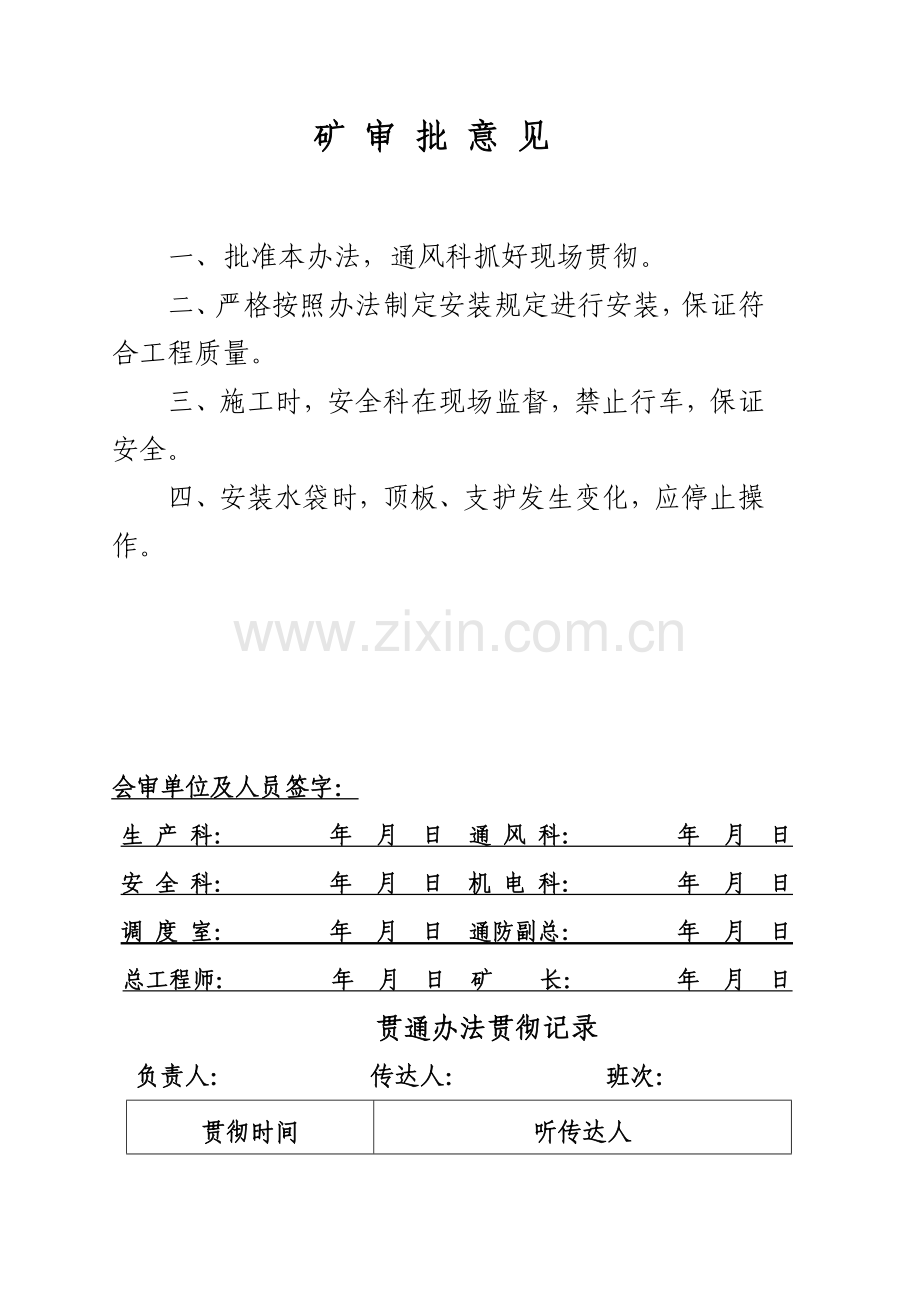

矿 审 批 意 见

一、批准本办法，通风科抓好现场贯彻。
二、严格按照办法制定安装规定进行安装，保证符合工程质量。
三、施工时，安全科在现场监督，禁止行车，保证安全。
四、安装水袋时，顶板、支护发生变化，应停止操作。

会审单位及人员签字：
生 产 科： 年 月 日 通 风 科： 年 月 日
安 全 科： 年 月 日 机 电 科： 年 月 日
调 度 室： 年 月 日 通防副总： 年 月 日
总工程师： 年 月 日 矿 长： 年 月 日
贯通办法贯彻记录
负责人： 传达人： 班次：
贯彻时间
听传达人
年
月
日
姓 名
签 字

16208采面进、回风巷隔爆水袋安设安全技术办法
一、 工程概况
16208采煤工作面进、回风巷已开拓完毕，依照《规程》有关规定，应在16208采煤工作面进、回风巷安设隔爆设施，经研究决定运用停产检修期间完善16208进、回风巷隔爆水袋。为保证工程质量和施工安全，特制定本安全技术办法。
二、组织领导
为保证工程顺利完毕特成立领导小组：
组 长：
副组长：
成 员：
三、施工方案
1、备齐所需水袋、钩子、胶管、弯钩及工具等。
2、到达作业地点后，先检查施工地点先后巷道支护状况，应选取支护良好，断面平整地段施工。
3、材料所有到位后，开始对隔爆水棚进行吊挂。
4、隔爆水棚吊挂要依次安设挂杆、吊钩、水袋，吊挂要整洁。
5、吊挂完毕后对水袋进行注水。
6、注水后检查隔爆水棚及水袋与否牢固，有无掉落危险。
四、施工质量规定
（一）设计规定：
1、水棚规格
重要隔爆水袋棚规格采用GBSD-60型，其尺寸600×300×250mm（长×宽×高），设计水量60L，每棚2个。
2、水量计算和布置
水棚布置方式采用集中式，水棚架设于巷道顶板，架设高度＞1.8m。
（1）水棚总水量计算
G=g·s
=400×4.8
=1920L
式中：G—总水量，L；
g－每平方米巷道所需水量，该水棚为辅助水棚，依照《规程》规定不低于200L/m2。取400L/m2；
s－巷道断面积，16208进、回风巷为4.8 m2
（2） 每架水棚水量
Gn=60L×2
=120L
（3）水棚架数
n=G/Gn
=1920/120
=16（架）
（4）水棚区长度
L=（n-1）·c
=（16-1）×1.35
=20.25m
式中：L—水棚区长度，m；
n－水棚架数，架；
c－水棚间距，1.2m。
（二）、隔爆水棚安装规定：
1、隔爆水棚及水袋必要吊挂整洁，并固定牢固。
2、保证隔爆水棚覆盖全断面。隔爆设施必要经常检查、及时维护，保证隔爆设施完好，符合质量原则规定。
3、及时向水袋中加水，保证水量充分，保证不漏水、不歪斜。水棚水量应达到下列规定:水棚组用水量按巷道断面计算，重要水棚不低于400L/m2,辅助水棚不低于200L/m2。
4、水棚排间距为1.2～1.5m；重要水棚棚区长度不不大于30m，辅助水棚棚区长度不不大于20m。
5、水棚距顶梁、两帮间隙不不大于0.1m；水棚距巷道轨面向上不不大于1.8m；水棚应保持统一高度，需要挑顶时，水棚区巷道断面应与先后各20m长巷道断面一致。
6、吊挂水棚挂钩，采用65°斜钩，钩长5cm，相向吊挂。
7、水棚设立在巷道直线段内，与巷道交叉口、转弯处、变坡处之间距离不得不大于50m。
8、每处水棚必要使用同一规格水袋，不得混用。吊挂要按照详细规定，依次安设挂杆、吊钩、水袋，吊挂要整洁。
9、采煤工作面进、回风巷隔爆棚应设立在距工作面煤壁线向后60～200m之间，掘进工作面首列隔爆棚应设立在距巷道迎头60～200m之间。
10、工作完毕后把剩余材料、配件整顿好，并运送到指定地点。及时填写隔爆水棚阐明牌，安装隔爆设施标注在图纸上，并建立台帐。
五、安全技术办法
1、施工人员必要持证上岗作业。
2、安装水棚时，至少3人操作，其中1人监护，此外两人施工。
3、检查水袋所安设地点顶帮与否完好，附近5m内有无安全隐患。在顶板及附近巷道支护有隐患时，解决完方可继续操作。
4、在运送巷道中施工，要有专人监护，保证施工安全。
5、在安装水袋时，如巷道超高，应使用稳固工作平台，人员站在上面作业时，必要佩戴保险带。
6、安装水棚时，顶板、支护发生变化，应停止操作。
7、由安全科现场督查安全施工，并严格执行本办法。
8、本办法向所有施工人员认真贯彻并履行签字手续。
9、未尽事宜按《煤矿安全规程》关于规定执行。
