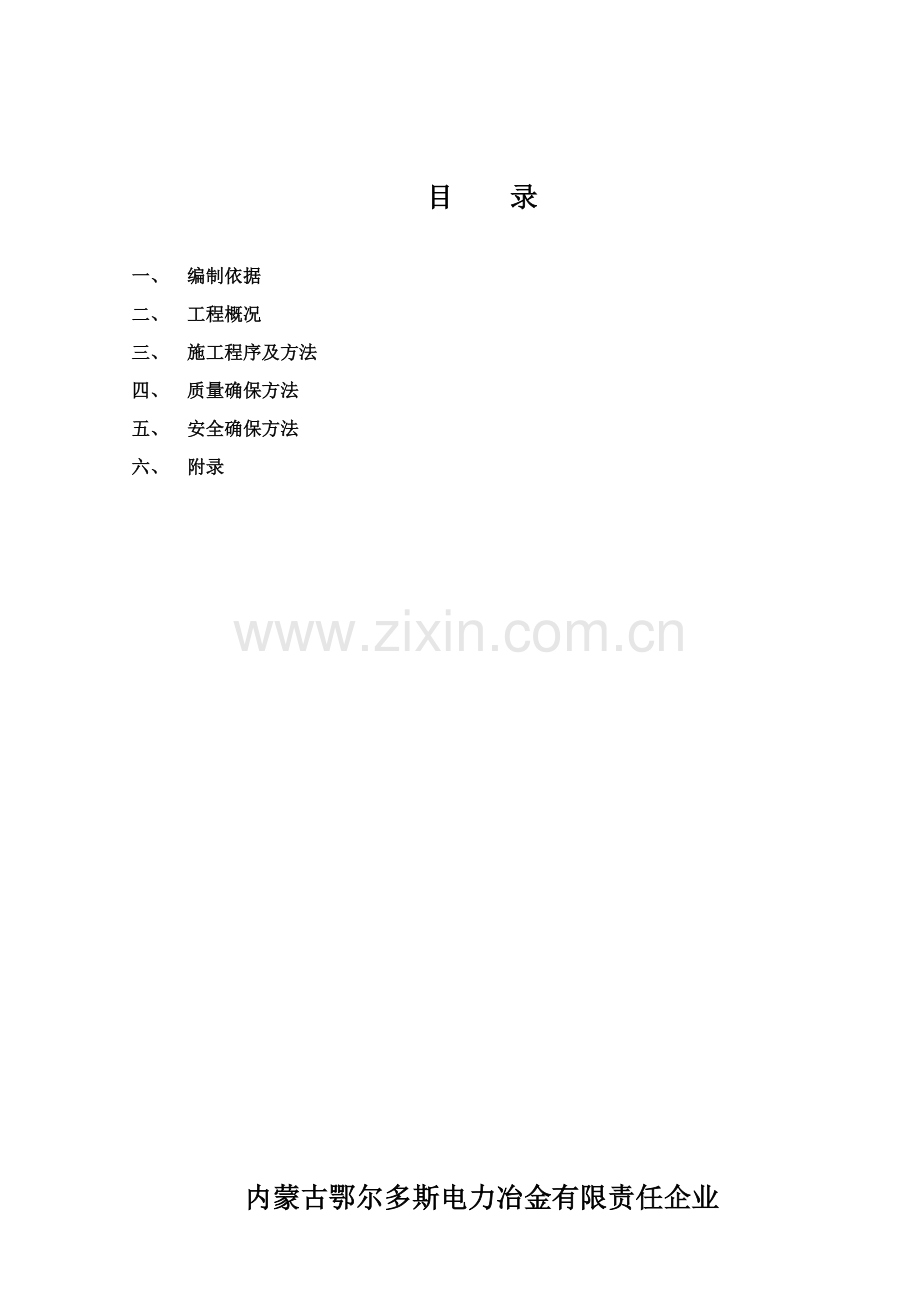

目　　录

一、 编制依据
二、 工程概况
三、 施工程序及方法
四、 质量确保方法
五、 安全确保方法
六、 附录

内蒙古鄂尔多斯电力冶金有限责任企业

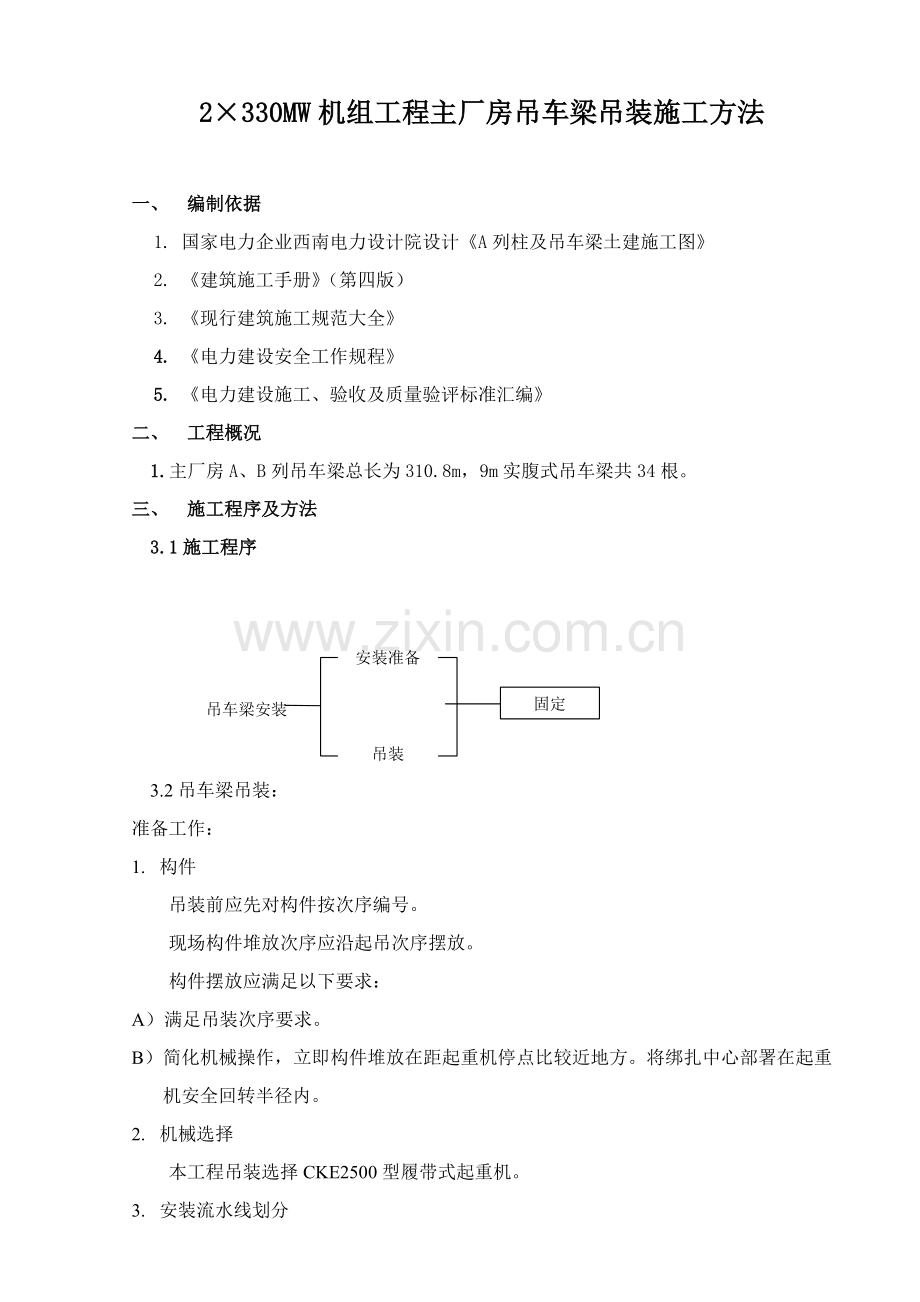

2×330MW机组工程主厂房吊车梁吊装施工方法

一、 编制依据
1. 国家电力企业西南电力设计院设计《A列柱及吊车梁土建施工图》
2. 《建筑施工手册》（第四版）
3. 《现行建筑施工规范大全》
4. 《电力建设安全工作规程》
5. 《电力建设施工、验收及质量验评标准汇编》
二、 工程概况
　1.主厂房A、B列吊车梁总长为310.8m，9m实腹式吊车梁共34根。
三、 施工程序及方法
　3.1施工程序

　3.2吊车梁吊装：
准备工作：
1. 构件
　　吊装前应先对构件按次序编号。
　　现场构件堆放次序应沿起吊次序摆放。
　　构件摆放应满足以下要求：
A） 满足吊装次序要求。
B） 简化机械操作，立即构件堆放在距起重机停点比较近地方。将绑扎中心部署在起重机安全回转半径内。
2. 机械选择
　　本工程吊装选择CKE2500型履带式起重机。
3. 安装流水线划分
安装次序应由中央向两端扩展，以降低安装中吊车梁接缝误差。（附图）
4. 吊装方法选择
　　采取分件吊装法。
5. 基础准备
基础准备包含轴线误差量测、支承面和支座表面标高和水平度检验。应经检验并校核后方可安装。
A） 垫铁安装
依据测量队实测A、B列柱实测标高偏差值，以实测最高点为统一基准点，垫设钢垫铁，钢垫铁应依据支承面平整度进行垫设，垫铁最大不得超出3块。
垫板支垫面积依据实测垫设范围而定，通常为预埋铁件上満垫。
垫板示意：

B） 吊车梁轴线
依据测量队以①、⑨、轴线上测设吊车梁中心线为基准，在三处中心线上拉一根16～18号钢丝，两端垫高100mm，用紧线器拉紧，用线锤引测吊车梁中心线于支承面上，然后安装支支座板。
跨距量测，以中心线为准　，拉钢尺量测。
中心线就位后，测量队对其就位后支座板中心线及跨距进行校核。
C） 吊车梁垂直度
　　T形吊车梁垂直度用线锤测其两端垂直度。

D） 吊装就位后，在吊车梁顶部拉一根16～18号钢丝，用线锤对其垂直度及中心进行校核。
E） 吊车梁固定程序
　　准备工作――吊装――就位――找正――螺栓固定。
6. 吊装工具选择
A） 卡环选择：
卡环选择D形卡环。
技术要求：绑扎时应使钢梁起吊后，销子尾部朝下，方便拉出销子，同时吊索应在受力后要压紧销子。
拉绳人应选择合适位置和起重机落钩中有利时机，即当吊索松驰不受力且使钢丝绳和销子轴线基础成一直线时，吊装就位后，拉出销子。
B） 吊索选择
选择8股头吊索。
吊索拉力取决于所吊构件重量及吊索水平夹角，水平夹角取45°

每根吊索长度为7.8m，
钢丝绳选择6×37，ø43，公称抗拉强度为1500N/mm2，作捆绑吊索。
钢丝绳许可拉力：
Fg＝
满足吊装负荷要求。
110.7KN＞44.28KN
可用。
3.3吊车梁吊装
3.3.1 吊装验算：
构件吊重：每跨吊车梁重量为4.5T，
吊车梁吊装时，其起吊高度应使其吊车梁底面超出A、B列柱顶面0.2米，即其上口起吊高度A列为36.5m，B列为31m。
图中：R：吊车作业半径（工作幅度）R＝30m；
H：臂杆最高点高度；
h1：构件吊至最高点时其上平面距吊车臂杆最高点高度；
h2：构件吊至最高点时其上平面距支承面（牛腿）上平面高度,
h2=1.5m+0.2；
h3：支承面顶标高（牛腿顶面），h3=23.8+0.1m；
h4：吊车臂杆回转中心点距地面高度, h4=2.4m；
h5：A列柱及B列柱最高施工高度，h5=34.8+0.2m；
b1：吊车臂杆中心线距A列柱最小距离，b1=1.5m；
b2：吊车梁中心线距A列柱外侧距离，b2=1.5m；
b3：吊车臂杆中心点距吊车旋转中心距离，b3=1.4m；

依据所表示计算：
H1应大于20m。
故吊车臂杆选择36.6m，吊装时其作业半径为30m,其额定最小负荷为5.6T>4.5T，可满足吊装要求。
3.1 四、质量确保方法
质量确保体系

五、安全确保方法
1. 吊车梁安装时，安装人员就挂设安全带。
2. 安装周围应用脚手板和护栏。
3. 施工用电动工具和设备均须接地，绝对不许可使用破损电线和电缆，预防漏电。
4. 高空施工，当风速为10m/S时，设（绳索）安全绳。当风速为15m/S时，因停止吊装。
5. 地面操作人员，不得在高空作业面下方停留或经过，也不得在起重机起重臂或正在吊装构件下面停留或经过。
6. 设置吊装禁区，严禁和吊装作业无关入内。
7. 严禁在吊车回转半径范围内站人。（30m范围内）
8. 构件就位后，必需检验连接质量，只有连接确实安全可靠，才能松钩。
9. 高处操作人员使用工具，零配件等，放在随身佩带工具袋，严禁向下丢掷。
10. 地面操作人员必需戴安全帽。
11. 操作人员在进行高处作业时，必需正确使用安全带，安全带通常应高挂低用，立即安全带绳端钩环挂于高处，而人在低处操作。
12. 在高处使用撬杠时，人要立稳，一手扶脚手架，一手操作。撬杠深度要适宜，假如撬动距离较大，则应逐步撬动。不宜急于求成。
13. 吊车梁两端设置拉绳，方便于操作人员对构件进行就位。
14. 就位、校正后应立即固定。
15. 安全确保体系

六、附录：
安装平面示意：

　　　　　　　　　　　　　　　　　　　　　 编号：

鄂尔多斯电力冶金有限责任企业一期（2×330MW）工程

主厂房吊车梁吊装施工方法

编 制
审 核
批 准

山西省电力企业电力建设三企业内蒙古项目部
二OO四年四月二十九日
