塔吊安装专业方案调整.doc

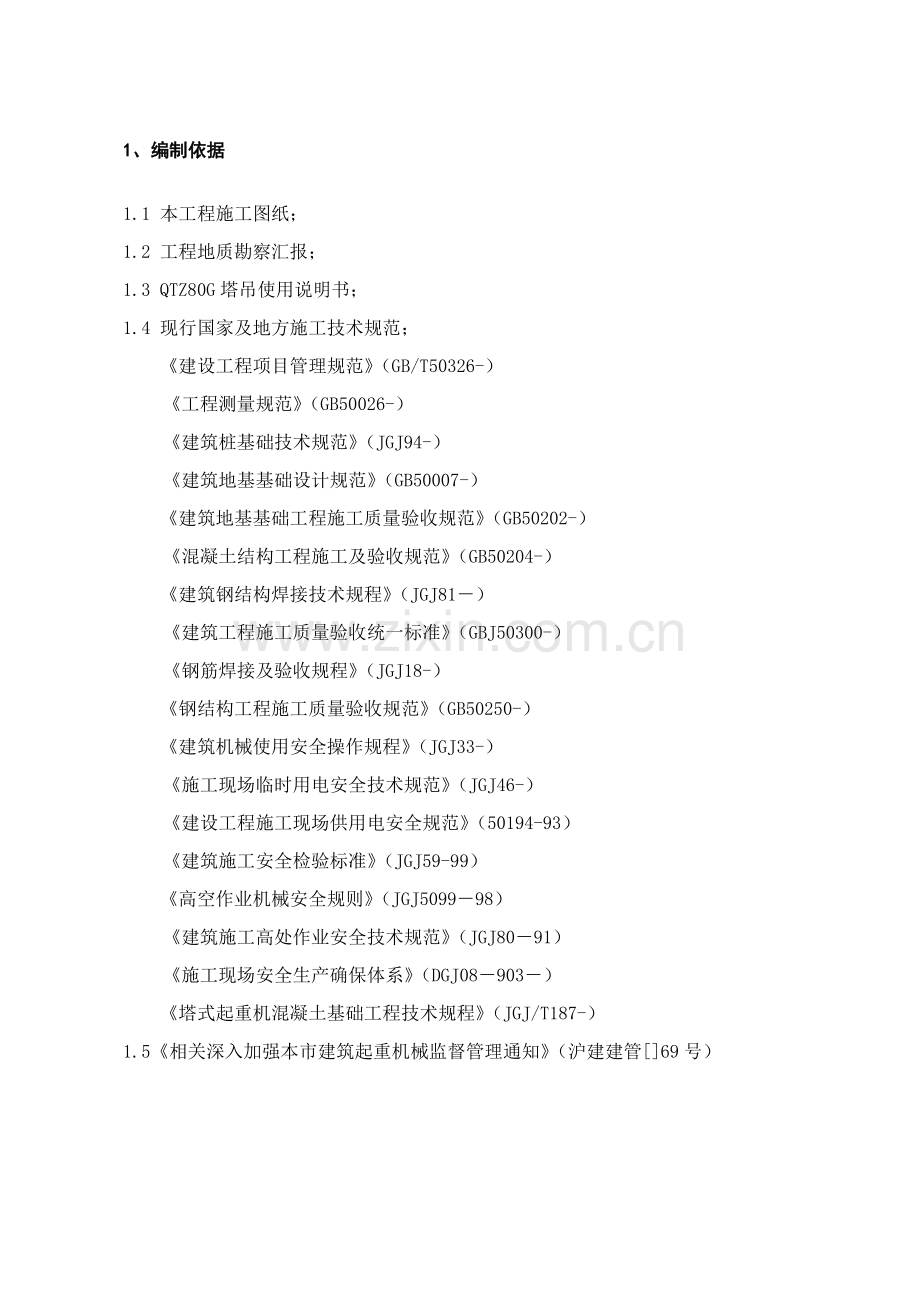

1、编制依据
1.1 本工程施工图纸；
1.2 工程地质勘察汇报；
1.3 QTZ80G塔吊使用说明书；
1.4 现行国家及地方施工技术规范；
《建设工程项目管理规范》（GB/T50326-）
《工程测量规范》（GB50026-）
《建筑桩基础技术规范》（JGJ94-）
《建筑地基基础设计规范》（GB50007-）
《建筑地基基础工程施工质量验收规范》（GB50202-）
《混凝土结构工程施工及验收规范》（GB50204-）
《建筑钢结构焊接技术规程》（JGJ81－）
《建筑工程施工质量验收统一标准》（GBJ50300-）
《钢筋焊接及验收规程》（JGJ18-）
《钢结构工程施工质量验收规范》（GB50250-）
《建筑机械使用安全操作规程》（JGJ33-）
《施工现场临时用电安全技术规范》（JGJ46-）
《建设工程施工现场供用电安全规范》（50194-93）
《建筑施工安全检验标准》（JGJ59-99）
《高空作业机械安全规则》（JGJ5099－98）
《建筑施工高处作业安全技术规范》（JGJ80－91）
《施工现场安全生产确保体系》（DGJ08－903－）
《塔式起重机混凝土基础工程技术规程》（JGJ/T187-）
1.5《相关深入加强本市建筑起重机械监督管理通知》（沪建建管[]69号）

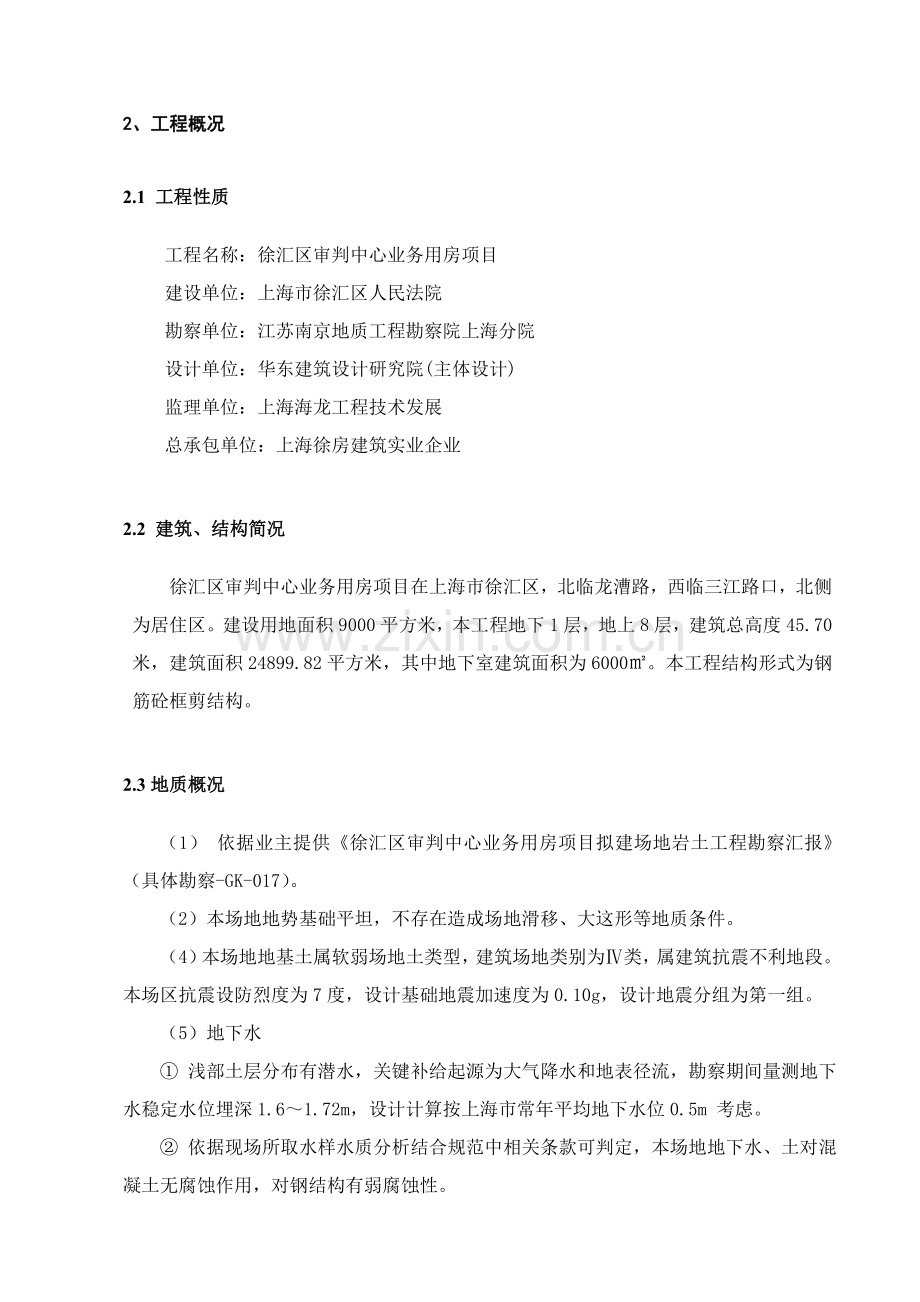

2、工程概况
2.1 工程性质
工程名称：徐汇区审判中心业务用房项目
建设单位：上海市徐汇区人民法院
勘察单位：江苏南京地质工程勘察院上海分院
设计单位：华东建筑设计研究院(主体设计)
监理单位：上海海龙工程技术发展
总承包单位：上海徐房建筑实业企业

2.2 建筑、结构简况
徐汇区审判中心业务用房项目在上海市徐汇区，北临龙漕路，西临三江路口，北侧为居住区。建设用地面积9000平方米，本工程地下1层，地上8层，建筑总高度45.70米，建筑面积24899.82平方米，其中地下室建筑面积为6000㎡。本工程结构形式为钢筋砼框剪结构。

2.3地质概况
（1） 依据业主提供《徐汇区审判中心业务用房项目拟建场地岩土工程勘察汇报》（具体勘察-GK-017）。
（2）本场地地势基础平坦，不存在造成场地滑移、大这形等地质条件。
（4）本场地地基土属软弱场地土类型，建筑场地类别为Ⅳ类，属建筑抗震不利地段。本场区抗震设防烈度为7度，设计基础地震加速度为0.10g，设计地震分组为第一组。
（5）地下水
① 浅部土层分布有潜水，关键补给起源为大气降水和地表径流，勘察期间量测地下水稳定水位埋深1.6～1.72m，设计计算按上海市常年平均地下水位0.5m 考虑。
② 依据现场所取水样水质分析结合规范中相关条款可判定，本场地地下水、土对混凝土无腐蚀作用，对钢结构有弱腐蚀性。

表 1.2 土层物理力学性质综合结果表
层号
土层名称
埋深
（m）
层厚
（m）
重度
（KN/m3）
固结快剪
（峰值）
Fd
(KPa)
Fak
(KPa)
C（kPa）
Φ(°)
①
杂填土
2.1
2.1

②
灰黄色粉质粘土
3.8
1.7
19.0
21
19.0
15

③
灰色淤泥质粉质粘土
7.9
4.1
17.6
13
18.0
15

④
灰色淤泥质粘土
16.5
8.6
16.6
13
13.5
20

⑤1a
灰色粉质粘土
28.1
11.6
18.8
16
20.0
35

⑤1b
灰色粉质粘土
45.8
17.7
18.8
16
20.0
45
800

3、施工现场塔吊平面部署
（1）依据本工程材料运输需要，在基础及主体结构施工阶段拟在基坑内6-6轴×G-H轴间，离开5轴6.30m、G轴6.50m之处设置一台QTZ-80G塔吊，回转半径55m，基础采取4根ø800钻孔灌注桩，内插格构柱，桩长30m，承台基础4.4m×4.4m×1.35m。
（2）其中桩顶标高约-7.950m，桩底标高为-37.95m。桩承台长4400×宽4400×高1350，配分布筋双层双向Ф12@200，桩顶设置十字形暗梁800×1300㎜，上下各配7Ф25，四肢箍Ф10@200，砼C35。
（3）塔基底标高为-1.00m。桩基为四根钻孔灌注桩，桩长30米，以第⑤1b层为桩基持力层，桩径ø800，桩配筋为16Ф18及ø8＠200，螺旋箍筋。桩用砼强度等级为水下C30。 桩基所在土层分布示意图
（4）钢格构柱截面尺寸为470×470，采取4根L125×125×14，缀板采取-430×300×12@700，长度为10.950m，锚入承台1.0mm。
（4）本工程塔机部署在地下汽车库顶板上方，距离顶板500mm，顶板留洞以下图所表示，顶板留洞前必需取得设计同意，留洞处按后浇带要求进行施工，即钢筋拉增加50%，砼采取膨胀砼强度提升一个等级。

顶板预留洞位置示意图
4、机械设备选择
施工用塔式起重机为QTZ－80G，塔吊相关技术参数以下表所表示：
固定
方法
吊钩最
大高度（米）
基础承受负荷
备注
工作状态
非工作状态
G
KN
W
KN
M
KN.M
M
KN.M
G
KN
W
KN
M
KN.M
MK
KN.M

基节固定式
42
715
30
1827
305
635
80
2620
0
√
其中　　G－基础所受垂直力　　　　W－基础所受水平力
　　　　M－基础所受倾翻力矩　　　MK－基础所受扭矩
4.3安装拆卸塔机起重机设备选择50T汽车吊。
4.4拼装塔机部件选择12T汽车吊。

5、施工方法
5.1塔吊施工步骤
5.1.1 塔吊施工步骤
测量放样、定桩位
钻机就位、成孔、清孔
检测孔径、孔深、垂直度过
钢筋笼、格构柱安放
基础钢筋、模板、砼、养护
塔吊安装
挖土、施工剪力撑
钢筋笼制作
格构柱制作
灌注水下砼、养护

5.2测量工程
依据桩基施工时轴线控制点及标高基准点为依据进行轴线放设及标高控制。
5.3 桩基工程
5.3.1成孔质量必需符合下列要求：
桩位许可偏差：D/4；
孔径许可偏差：大于设计孔径；
垂直度许可偏差：≤L/100（L为桩长）；
孔深许可偏差：-0，+300mm。
5.3.2孔底许可沉淤厚度≤100mm；
5.3.3清孔后泥浆密度≤1.15；
5.3.4桩身砼强度大于水下C30；
5.3.5钢筋笼制作许可偏差必需符合下列要求：
主筋间距许可偏差：±10mm；
箍筋间距许可偏差：±20 mm
钢筋笼直径许可偏差：±10 mm
钢筋笼整体长度许可偏差：±100 mm。
5.3.6其它未尽事宜详见《桩基工程施工方案》。
5.4 模板工程
基础承台模板采取木模施工，对拉螺栓间距采取600×600双向间距。模板安装施工时要求模板平面平整，不得起拱，外型尺寸必需正确，不许可正差，模板和砼接触面应涂脱模剂。立模前，对表面松散砼进行凿除、清理。模板拆除必需按规范要求进行拆模，模板拆模后，必需起钉清理洁净，涂上脱模剂。
5.5钢筋工程
基础承台内桩顶设置十字形暗梁800×1300㎜，上下各配7Ф25，四肢箍Ф10@200，承台内上下各配置Ф12@200双向钢筋网片，承台砼为C35。1#承台底钢筋保护层为100mm，2#承台底钢筋保护层为50mm。钢筋加工为现场加工。
5.6 砼工程
塔吊基础承台选择砼强度等级C35，采取商品砼浇筑。浇砼前应对砼运输路线作周密布署,制订具体运输路线，砼运输车辆设专员指挥管理，在浇筑砼前，对模板内杂物和钢筋上油污等清理洁净，对模板缝隙和孔洞应予堵严，对木模板应浇水湿润，但不得积水。砼浇捣关键采取插入式振动棒捣固，振动器操作要做到“快插慢拔”。在振捣砼时，严禁紧靠模板振动，且应尽可能避免碰撞钢筋、预埋件等。砼浇筑过程中，要确保砼保护层厚度及钢筋位置正确性，不得踩踏钢筋，不得移动基础锚脚。在基础砼没完全凝固时，应复核标准件水平或垂直情况，如有偏差，立即纠正。砼立即初凝时，消除砼表面收水裂缝，然后安排专员浇水养护。
5.7 塔吊安装
5.7.1总包配合
（1）现场项目体确保设备进场路线、设备堆场地及50T汽车吊调头区域，在塔机基础旁放置100KW独立电箱，并确保立即送电。
（2）塔吊地脚预埋时严格控制标高及水平，预埋完成后由塔吊专业单位复核。
（3）在浇捣塔吊承台砼前，再次由项目体对预埋锚脚及预埋件高程进行首次测量，并经专业安装单位复核验收，作为原始数据留存在项目体。确定无误并加以固定后浇捣基础承台砼。
（4）砼浇捣完成，经过养护达成设计要求强度等级，并于塔吊安装前，现场项目体对基础锚脚及预埋件高程进行第二次测量，对比首次测量结果，满足要求后，由专业安装单位进行安装。
（5）塔吊安装结束后及正式启用前，一样由项目体进行高程及相关数据（如塔身倾斜度）测量。在机械启用后一周、一月及两月时继续进行相关数据测量。
（6）设备验收时，现场项目体应提供基础定位复核单、基础隐蔽工程验收单、基础砼试块抗压强度试验汇报、基础锚脚水平复核单、基础沉降观察统计等相关资料。
5.7.2塔吊安装、拆除、日常使用、维修及保养均由塔吊安装专业单位负责。对机械安装、拆卸均要实施专职人员监护，并定时进行专业检验，在检验中发觉问题，则发书面整改通知并复查，对重大问题、隐患可责令停机整改，直至排除故障和维修等作业。
5.7.3塔吊装、拆由专业单位负责施工。
5.8格构柱加固次序及质量要求
5.8.1在进行土方开挖时，当达成能够加设水平杆时，即开始进行水平杆加设，接着继续开挖，当达成能够加设剪刀撑时，即开始进行剪刀撑加设。
5.8.2剪刀撑电焊要求焊缝为满焊，焊缝高度为10mm，随土方开挖立即进行剪刀撑安装工作，焊接应由持证上岗焊工焊接，施焊中不得使型钢咬边和烧伤。
5.8.3焊条采取E43焊条，使用前应按出厂证实书要求进行烘干，严禁使用药皮脱落，焊芯生锈焊条。焊条要求对中焊接，焊缝要求沿边线双面满焊。
5.8.4立柱剪刀撑随挖土开挖进度立即进行安装，基坑开挖至-1.50m时，首先焊接四面水平型钢支撑，接着继续开挖至-3.10m，焊接第一道剪刀撑及第二水平型钢支撑，待电焊质量验收合格后，接着开挖至-4.80m时，焊接第二道剪刀撑及第三道水平型钢支撑。
5.8.5依据现场格构柱偏位，合适加长连接槽钢长度。
5.8.6施工用材料均应有出场所格证，外观质量完好。
5.8.7施工前应清理待焊处表面水、氧化皮、锈、油污、泥污等。
5.8.8焊接完成后，项目质量员要逐一对焊接质量进行检验，采取必需加焊或增加缀板等方法来确保焊接质量。
5.8.9焊接过程中加强验收并做好验收统计。

6、安全施工技术方法
6.1在整个塔吊安装施工过程中严格根据上海市建委颁发《上海市建筑工程施工现场塔吊起重机安装拆卸管理暂行要求》实施细则实施。
6.2塔机应按企业管理文件要求，上报外来设备审批资料及落实监管单位，做好进场设备保养验收工作。做好基础资料复核工作及安装危险源监控。
6.3外来机械须实施建设部166号令，企业相关文件要求要求，先报批塔机准入要求，后报批专题方案准用要求。
6.4塔吊在安装拆卸施工作业前需对塔吊进行机械、结构、电器全方面检验，只有在塔吊完好前提下方可施工作业。
6.5严禁非装拆施工人员进入施工区域，其区域内应设置警戒区域，并派专员进行监护，严禁无关人员进行，严禁立体施工。
6.6在整个施工作业中，上下作业面施工人员之间通讯通畅，指挥人员指挥信号正确明了。
6.7施工部门在整个施工过程中，首先要对施工作业人员进行安全技术交底，下达任务书，做好装拆过程统计，全过程控制装拆施工安全、质量。
6.8施工现场用电严格实施市建委《施工现场电气安全管理要求》，加强电源管理，预防发生电气火灾。
6.9施工现场电器设备必需制订有效安全管理制度，现场电线、电器设备必需有专业电工常常检验整理，发觉问题立即处理。
6.10电器设备线路必需符合要求，导线截面和设备容量必需匹配，导线型号选择要合理，接地、接零线截面要适合。
6.11起重人员应明确构件重量后方可起吊。
6.12全部参与塔机安装起重工、电焊工、操作工等特种作业人员应持有效上岗证，方可施工，严禁无证操作。
6.13起重人员必需坚持“十不吊”标准。
6.14各类器具使用前均应严格检验，以确保完好无损。
6.15高空作业不得上下抛物件，各类安全用具及配件均应用工具袋或吊篮并用绳子吊上，放置于安全地方。
6.16施工人员应集中思想，听从专员指挥，吊运构件应缓慢，构件起吊过程中应用绳索牵引，预防空中转动。
6.17天天工作结束后，必需切断电源，锁好开关箱。
6.18塔机安装完成后，必需经检验合格后，方能使用。

7、应急预案
7.1应急物资准备、维护、保养
7.1.1应急物资准备：简易担架、跌打损伤药品、包扎纱布。
7.1.2多种应急物资要配置齐全并加强日常管理。
7.2预防方法
7.2.1为预防事故发生，塔吊必需由含有资质专业队伍安装，司机必需持证上岗，安装完成后经技术监督验收合格后方可投入使用。
7.2.2司机操作时，必需严格按操作规程操作，不准违章作业，严格实施“十不吊”，操作前必需有安全技术交底统计，并推行签字手续。
7.2.3挖土前做好安全技术底工作，分层开挖，立即进行格构柱下剪刀撑施工。
7.3应急响应
7.3.1如发觉异常立即停止挖土，必需进行回填，待搞清原因并能确保安全后，再进行施工。
7.3.2假如有塔吊倾覆事故发生，首先由旁观者在现场高呼，提醒现场相关人员立即通知现场责任人，由安全员负责拨打应抢救护电话“120”，通知相关部门和周围医院，到现场救护，现场总指挥由项目经理担当，负责全方面组织协调工作，生产责任人亲自率领相关工长及外包队责任人，分别对事故现场进行抢救，如有重伤人员由土建工长负责送外救护，电气工长先切断相关电源，预防发生触电事故，门卫执勤人员在大门口迎接救护车辆及人员。
7.3.3突发长时间停电应急方法
（1）应将全部控制器拨至”0”位，断开电源。
（2）由专业维修人员间断地用手打开起升卷扬机制动器或打开拉闸把手，让起吊物下降，每次下降较短距离，下降速度不得超出额定速度，最终使吊物降至地面。
（3）立即组织安全自查自纠、消除隐患，确保施工安全；立即组织对全体施工人员举一反三安全再教育，提升安全防范意识，做到尊章守纪，预防同类事故发生。
（4）在吊物下方设置警戒区域，并有专员监护，不让人员在吊物下走动或作业。
（5）电源恢复接通后，要进行全方面检验，然后将吊物转至指定地点下降。
（6）按第4条内容先将吊物降至离物体或房屋上方安全距离内，然后采取将回转装置制动或拉缆风绳方法，不让其在风力作用下同转。

8、附表：
8.1沉降观察点部署及观察计划表

建设单位
上海市徐汇区人民法院
施工单位
上海徐房建筑实业企业
工程名称
徐汇区审判中心业务用房
观察点平面位置示意图：　见7.2塔式起重机基础及塔身倾斜度验收单
观　　测　　计　　划
施工阶段
次数
塔吊锚脚就位固定后
第一次
基础砼浇捣前
第二次
塔吊安装前
第三次
塔吊安装后
第四次
启用一周后
第五次
启用一月后
第六次
启用二月后
第七次

8.2塔式起重机基础及塔身倾斜度验收单
工程名称：徐汇区审判中心业务用房工程
施工单位：上海徐房建筑实业企业
设备型号：QTZ80G　基础浇捣日期： 要求设备安装日期：
砼设计强度等级： C35 设备安装时砼实际强度等级：
1、安装前四角支点顶面高程：1＃ 2＃ 3＃ 4＃
　锚脚露出砼面平均高度：H= mm。
塔身离开墙体水平距离： L= mm。

2、投入使用后测量表统计表：
测量
测点编号

塔身倾斜植
分类
具体时间
1＃
2＃
3＃
4＃
浇基础砼前

平行建
筑物方向

安装前

安装后

一周后

垂直建
筑物方向

一月后

两月后

现场测量员： 现场责任人：
注： 1.此表一式三份，项目部一份，安装企业两份，设备组装前由项目部填好交安装企业
2.测量数据为四角支点顶面标高。
3.塔身倾斜值测量时，以爬升套架或转台下第一节标准节连接处为最高点，注意测量时消除平衡块对测量值影响。

8.3塔机安装检验表
序号
检验项目
检验要求
检验结果
1
关键结构件
无裂缝、无变形

2
连接螺栓和锁轴
齐全、紧固

3
安装设备水平垂直度
小于等于4/1000

4
爬升支撑座、顶升支撑梁及爬爪
无裂缝、无变形

5
钢丝绳完好度
符合要求标准

6
力矩限位器
工作可靠

7
重量限位器
工作可靠

8
高度限位
工作可靠

9
吊钩保险
工作可靠

10
变幅（小车）限位
工作可靠

11
断绳装置
工作可靠

12
接地电阻
小于4Ω

13
绝缘电阻
小于等于0.5Ω

检验人：

8.4试块制作计划表
序号
部 位
砼强度等级
组 数
施工人员
1
钻孔灌注桩
水下C30
8
试块员
2
塔吊承台基础
C35
2组标养
2组自然养护
试块员
8.5技术复核计划表

序号
复核项目
施工人员
技术复核人
1
定位放线复核
关切
项目工程师
2
模板复核
关切
项目工程师
3
基础锚脚水平、垂直及定位复核
关切
项目工程师
4
基础面标高复核、锚脚水平标高复核
关切
项目工程师
8.6隐蔽工程验收复核计划表

序
隐蔽工程验收内容
施工队伍
验收人员
1
桩基钢筋笼及格构柱
钢筋工
质量员、监理
2
承台钢筋
钢筋班组
质量员、监理
3
预埋锚脚
专业安装单位
质量员、监理
4
格构柱锚入承台节点
钻孔桩锚入承台钢筋
电焊工
钢筋工
质量员、监理
8.7重大不利原因识别和影响评价表
8.8重大危险源及控制计划清单
9、附图
10、附件
10.1塔吊计算书
10.2塔吊安装专题方案
