电气照明关键技术第二版谢秀颖版课后题答案.doc

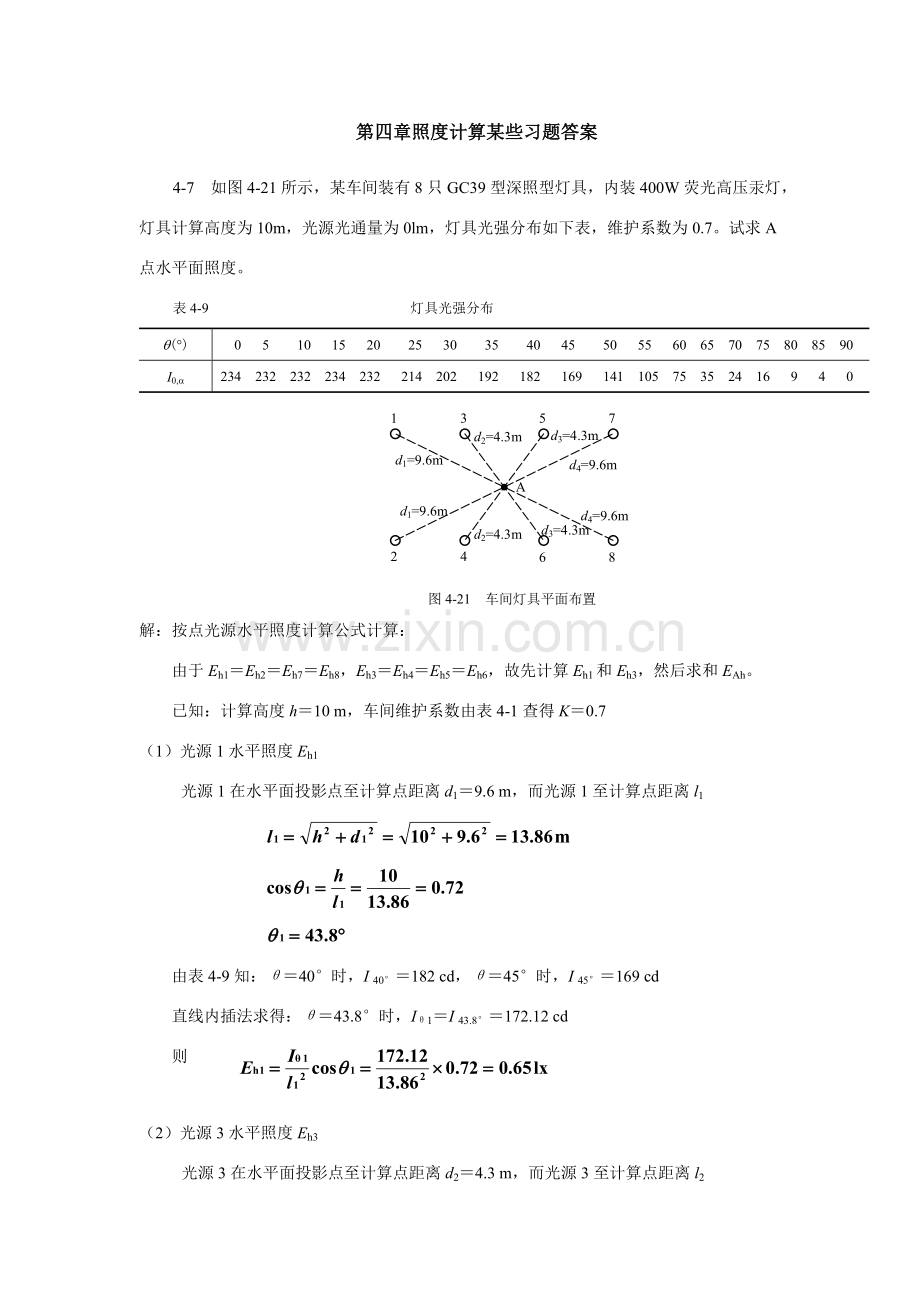

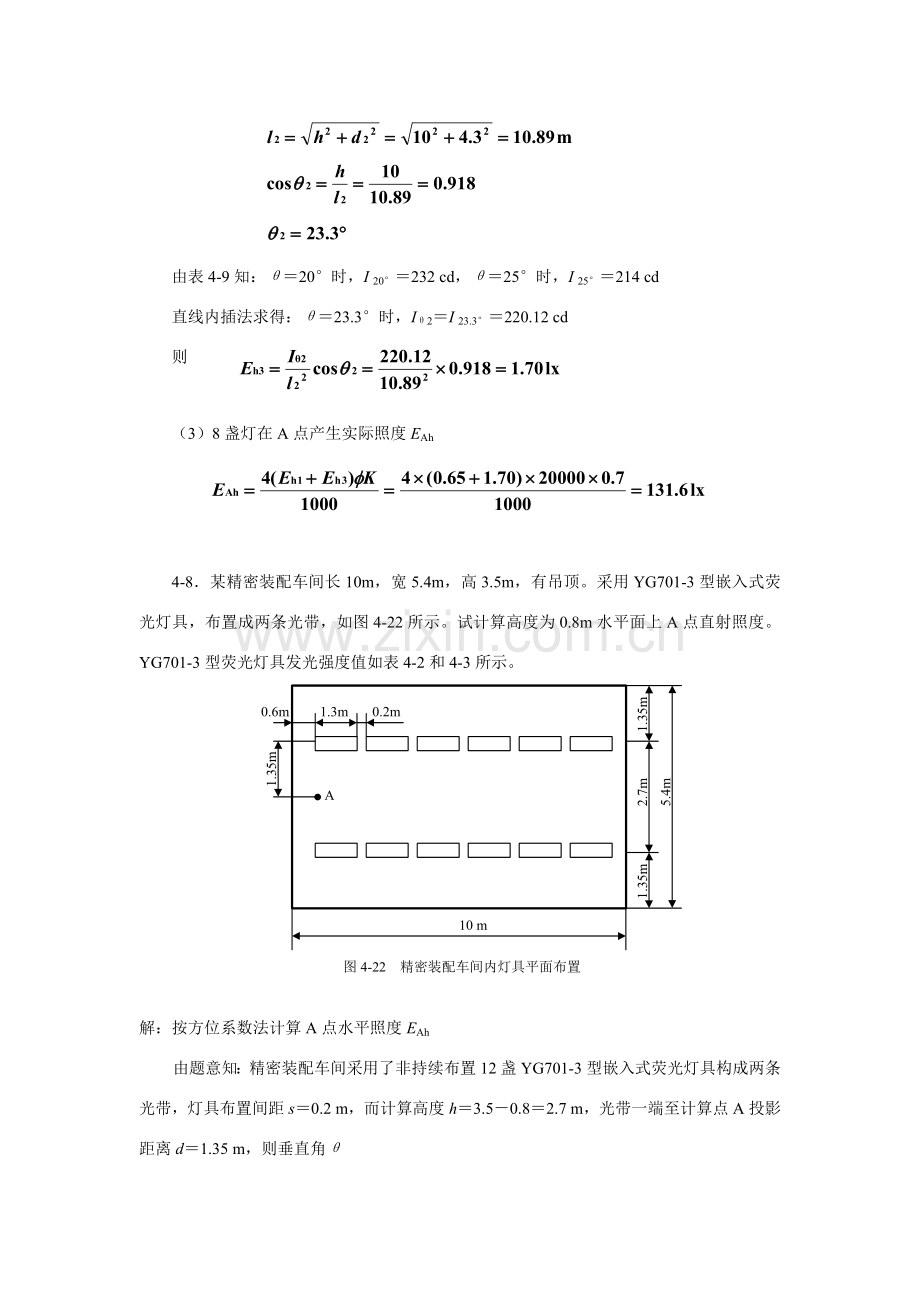

第四章照度计算某些习题答案4-7 如图4-21所示，某车间装有8只GC39型深照型灯具，内装400W荧光高压汞灯，灯具计算高度为10m，光源光通量为0lm，灯具光强分布如下表，维护系数为0.7。试求A点水平面照度。表4-9 灯具光强分布q()0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90I0,a234 232 232 234 232 214 202 192 182 169 141 105 75 35 24 16 9 4 0解：按点光源水平照度计算公式计算：由于Eh1Eh2Eh7Eh8，Eh3Eh4Eh5Eh6，故先计算Eh1和Eh3，然后求和EAh。已知：计算高度h10 m，车间维护系数由表4-1查得K0.7（1）光源1水平照度Eh1光源1在水平面投影点至计算点距离d19.6 m，而光源1至计算点距离l1由表4-9知：40时，I 40182 cd，45时，I 45169 cd直线内插法求得：43.8时，I1I 43.8172.12 cd则（2）光源3水平照度Eh3光源3在水平面投影点至计算点距离d24.3 m，而光源3至计算点距离l2由表4-9知：20时，I 20232 cd，25时，I 25214 cd直线内插法求得：23.3时，I2I 23.3220.12 cd则（3）8盏灯在A点产生实际照度EAh4-8某精密装配车间长10m，宽5.4m，高3.5m，有吊顶。采用YG701-3型嵌入式荧光灯具，布置成两条光带，如图4-22所示。试计算高度为0.8m水平面上A点直射照度。YG701-3型荧光灯具发光强度值如表4-2和4-3所示。解：按方位系数法计算A点水平照度EAh由题意知：精密装配车间采用了非持续布置12盏YG701-3型嵌入式荧光灯具构成两条光带，灯具布置间距s0.2 m，而计算高度h3.50.82.7 m，光带一端至计算点A投影距离d1.35 m，则垂直角由于s1/4cos,可将非持续布置灯具构成光带按持续布置考虑，但在求光强或单位光强时需乘修正系数C。计算时可先计算一条光带在A点产生水平照度，然后求和。（1）拟定灯具光强分布类型 将灯具纵向垂直面光强I0,与I0,0比值I0,/ I0,0绘制成曲线，与理论纵向平面光强分布曲线（图3-6）进行比较，可近似地以为YG701-3型荧光灯具属于C类灯具。（2）求方位角和方位系数Fx由图知：光带长L1020.68.8 m，光带一端至计算点A距离l则，方位角查图4-12得水平方位系数：71时，Fx0.66（3）求单位光强I,0由表4-2知：25时，I 25191 cd，30时，I 30176 cd直线内插法求得：26.6时，II 26.6186.2 cd则，单位光强I,0（4）拟定维护系数K对于精密装配车间，由表4-1查得K0.8（5）一条光带在A点产生水平照度Eh若采用T8型36W高效荧光灯，按每支灯管光通量为3350lm计算，则若采用T12型40W荧光灯，按每支灯管光通量为2200lm计算，则（6）A点总水平照度EAh采用T8型36W高效荧光灯时：采用T12型40W荧光灯时：4-9有一教室长11.3m，宽6.4m，高3.6m，课桌高度为0.75m，灯具离地高度为3.1m，规定桌面平均照度为150lx，室内顶棚、墙面均为大白粉刷，纵向外墙开窗面积占60%，纵向走廊侧开窗面积为10%，端墙不开窗；若采用YG2-1型灯具（附录4-3），请拟定所需灯具数量，并画出灯具布置平面图。解：采用运用系数法计算由题意知：顶棚空间高度hcc3.63.10.5 m室空间高度（计算高度）hrch3.10.752.35 m地板空间高度hfc0.75 m1.求室形指数RCR2.求有效反射比（1）顶棚有效反射比cc顶棚、墙面均为大白粉刷，则取其反射比0.75AS0.52(11.36.4)11.36.490.02 m2A011.36.472.32 m2取cc70%（2）地板有效反射比fc 为了简化计算过程，取地板有效反射比fc20%3.求墙面平均反射比w整个室空间墙壁面积:A2.352(11.36.4)83.19 m2整个室空间玻璃窗面积:Ag2.3511.360%2.3511.310%18.59 m2墙面平均反射比w取w60%4.拟定运用系数U由附录1-3知灯具运用系数表中没有w60%，为了保证照明质量，故按w50%查表：当RCR2，cc70%，w60%，fc20%时，U0.79当RCR3，cc70%，w60%，fc20%时，U0.70用直线内插法求得：当RCR2.88，cc70%，w60%，fc20%时运用系数U0.785.拟定维护系数K由表4-1查得教室维护系数K0.86.求灯具数量N若采用T8型36W高效荧光灯具，按每支灯管光通量为3350lm计算，则取N11 盏，实际布灯时，考虑到灯具布置对称性，选用12盏YG2-1型灯具作为教室普通照明，选取2盏不对称配光灯具作为黑板照明，其灯具布置平面图略。4-11某大进深办公室，长20m、宽10m、高2.75m，顶棚反射比0.7、墙面反射比0.65、地面反射比0.275，窗总宽19m、高1.7m，采用嵌入顶棚式YG701-3型3管荧光灯具照明，每只灯管额定光通量是2200lm，照度应满足国际原则规定，试用单位容量法求所需灯数。解：用单位容量法计算办公室面积：A2010200 m2计算高度：h2.750.752 m设计照度：Eav300 lx选用YG701-3嵌入式荧光灯具符合CIE规定直接型灯具，且s0.9h（1）求室空间系数RCR（2）求单位电功率P0由表4-5知：RCR1.67时，P00.0424 W/m2.lxRCR1.43时，P00.0410 W/m2.lx 运用直线内插法求：RCR1.5时，P00.042 W/m2.lx（3）求达到设计照度时总安装电功率PPP0AEav0.042 2003002520 W（4）求灯具数量N若电光源选用T8型32W高效荧光灯，电子镇流器（忽视镇流器自身损耗），则灯具数量N考虑到灯具布置，选用YG701-3型荧光灯具28盏。第六章照明电气设计某些习题答案9试计算图6-21所示单相220V供电照明网络电压损失。主干线AB长80m，截面为25mm2；三个分支线BC、BD、BE截面均为4mm2；照明负荷均为白炽灯，所有线路均为铝芯导线。 图6-21 习题9附图解：已知：lAB80m，lBC30m，lBD15m，lBE20m，sAB25mm2，sBCsBDsBE4mm2对于单相220V供电网络，若采用铝芯导线，则C7.45由于照明负荷均为白炽灯，故线路cos j1，可采用负荷距法计算电压损失：（1）AB段线路电压损失uAB%：（2）BC段线路电压损失uBC%：（3）BD段线路电压损失uBD%：（4）BE段线路电压损失uBE%：（5）线路末端电压损失应为uAB%与BC、BD和BE段中最大电压损失uBC%之和：u%uAB%uBC%3%2%5%10已知一照明线路电压为220/380V，全长90m。现拟采用BLV-500（316110）四根导线明敷，在距线路首端30m处接有20kW电阻性负荷，在末端接有35kW电阻性负荷。试计算该线路电压损失百分值。若负荷接线端容许电压损失为4%，试判断其与否符合规定？若不能满足规定，试按电压损失另选该线路导线截面。解：由题意画出线路示意图如下：已知：该线路采用是塑料绝缘铝芯导线，相线截面积为16mm2，线路所接负荷均为电阻性负载，即功率因数cosj1，由表6-4查得电压损失计算系数C44.5，则该段线路末端电压损失u%：由计算成果知，线路电压损失为5.3%，超过了负荷接线端容许4%电压损失规定，需重新选取导线截面。按容许4%电压损失来选取导线截面s：依照计算成果，由附录3-8选取导线为：BLV-500（325116）。 11某照明干线采用三相四线制（220/380V）电源供电，线路长度为120m，采用铝导线，已知线路负荷为12kW，cos1，电压损失规定不超过2%，试求该段线路导线截面。解：由表6-4查得电压损失计算系数C44.5依照计算成果，由附录3-8选取导线为：BLV-500（325116）
