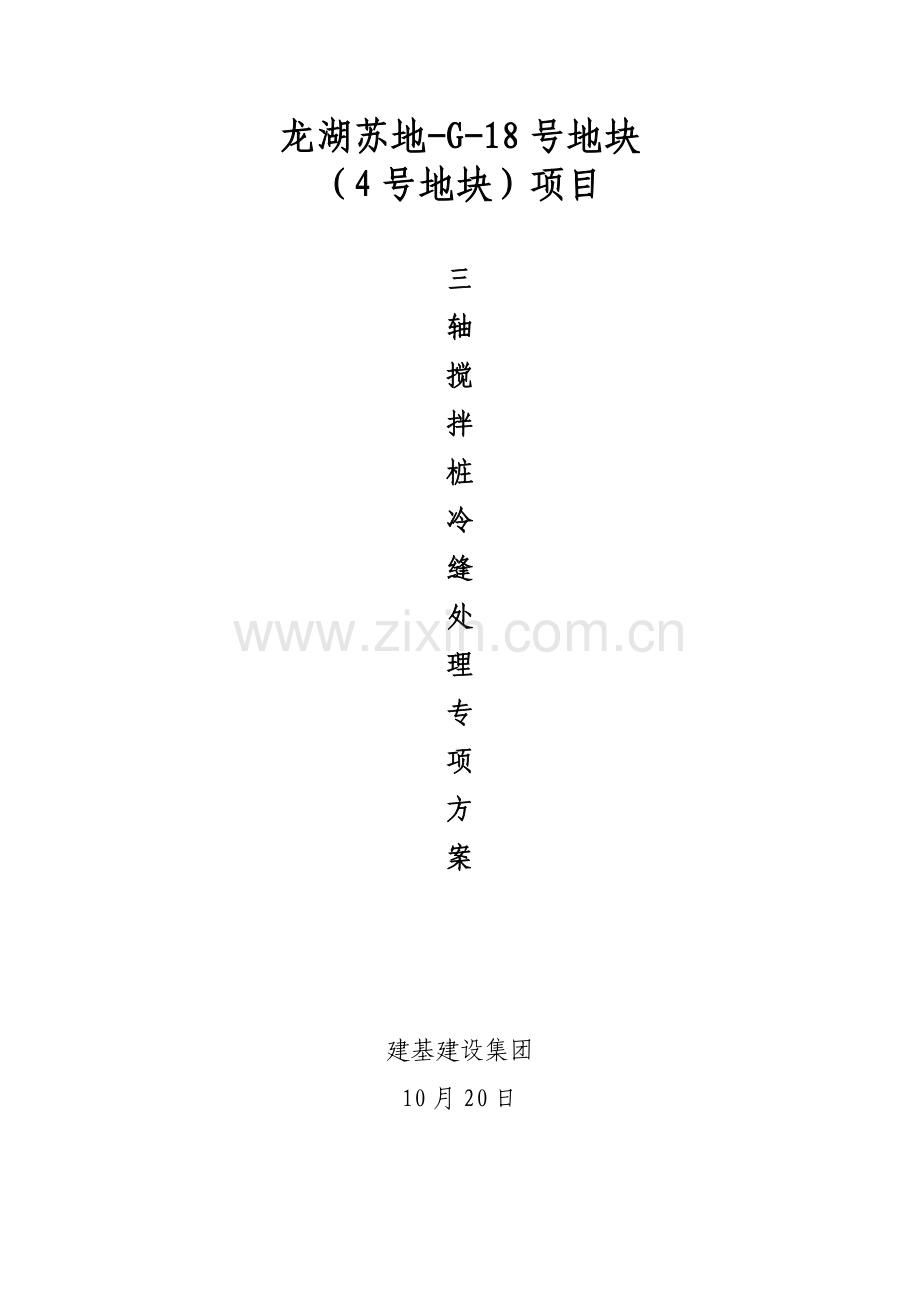

三轴搅拌桩桩冷缝处理专项方案.doc

龙湖苏地-G-18号地块
（4号地块）项目

三
轴
搅
拌
桩
冷
缝
处
理
专
项
方
案

建基建设集团
10月20日

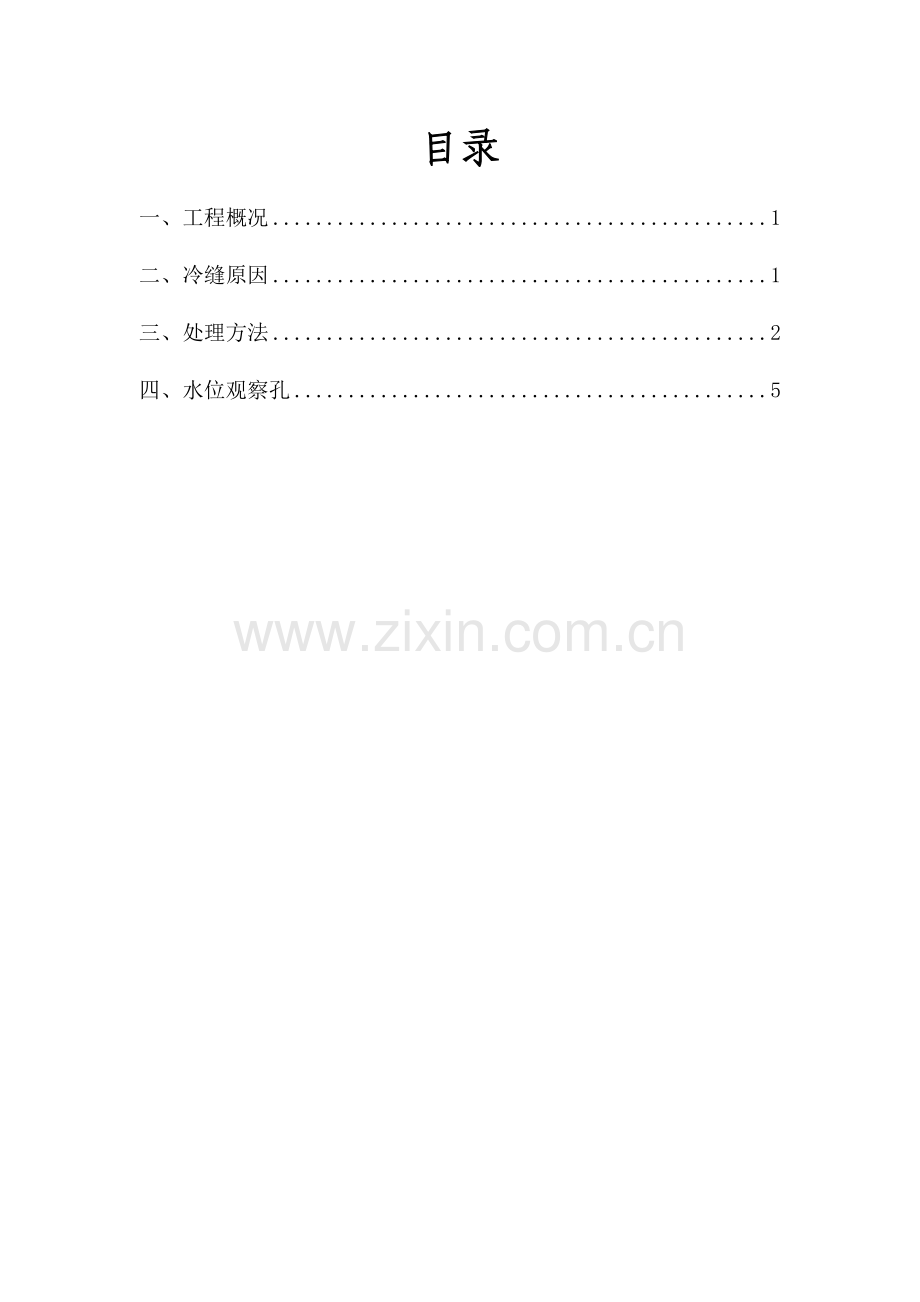

目录
一、工程概况 1
二、冷缝原因 1
三、处理方法 2
四、水位观察孔 5

一、工程概况
苏州龙湖基业房地产拟建龙湖苏地-G-18号（四号地块）项目。拟建场地在苏州市高新区塔园路西侧，金山东路南侧，狮山路北侧。拟建建（构）筑物由1幢18层酒店（附3层地下室）、6层商业裙楼（均附3层地下室）及外扩地下室组成（外扩地下室均和主楼、裙房部分地下室相连），总建筑面积约274802m2。结构±0.00=+4.2m（1985国家高程）。基坑采取止水帷幕Ф850@600mm三轴水泥搅拌桩，采取套接一孔法施工，使用42.5级一般硅酸盐水泥，水泥掺入量20%，水灰比大于1.5。
建设单位：苏州龙湖基业房地产
设计单位：苏州市城市建筑设计院责任
勘察单位：江苏省第二地质工程勘察院
监理单位：苏州建筑工程监理
施工单位：建基建设集团
二、冷缝原因
止水帷幕关键以止住场地内中藏有具微承压性潜水为主，预防④、⑤层粉土中承压水侧向压力，以达止水目标。当一根桩和相邻搭接桩施工时间间隔超出水泥凝结时间，桩体之间搭接肯定出现施工冷缝，基坑开挖后承压水可能会从施工冷缝中渗出。直接影响到止水帷幕止水效果。因为开工后南侧地层原因和1#机机器施工不正常，致使施工机械停歇或无法施工而转移施工连续点，无法连续施工。造成基坑支护三轴搅拌桩止水帷幕桩形成多处施工冷缝，止水帷幕止水效果无法得到有力确保。经施工单位讨论现采取压密注浆止水加固和坑外水位监测。

三、处理方法
我单位为了确保止水帷幕达成设计及后续工序施工要求，依据处理过这类问题施工经验，采取在每处冷缝内侧和止水桩外侧增加单根Ф500压密注浆（见示意图），旋喷桩施工深度同三轴桩设计时深度，在已施工冷缝搭接处施工压密注浆、在转角处施工冷缝外侧增加两排压密注浆桩后能有效预防承压水从施工冷缝处渗漏（见示意图）。确保了止水帷幕止水效果及后续施工施工质量。冷缝处施工压密注浆，使用42.5级一般硅酸盐水泥，水泥掺入量每米80kg，水灰比1.0,靠近塔园路段喷浆压力小于0.2Mpa,提升速度每分钟小于20cm,东南角外侧采取Ф500@300压密注浆，内侧钻孔灌注桩间隙采取单根Ф500压密注浆加固，其它冷缝加固喷浆压力0.2～0.5Mpa，提升速度每分钟小于25cm。
附图、已施工三轴冷缝强补高压旋喷桩增加桩示意图
冷缝一：

冷缝二：

冷缝三：

冷缝四：

冷缝五：

四、水位观察孔
在基坑正式开挖施工之前，需进行生产性抽水试验，可依据坑内外水位改变情况，初步检验止水帷幕对浅层潜水、微承压含水层和第⑦层承压含水层隔水效果，必需时候结合专门三轴渗漏监测技术，立即排查渗漏点，采取对应补强方法。
1、坑外水位观察
为了确保止水效果，另外在周围埋设水位观察孔（观察孔位置见上图），在冷缝有距离位置，利用地质钻机成孔，孔深打穿潜水含水层，但不得穿透下部隔水层。孔内埋入滤水PVC管，孔深约16米，管直径约50mm。孔壁和PVC管间用细砂填实，然后用清水冲洗孔底，PVC测管高出地面约20cm，在管四面用砖砌起，以防破坏。
观察方法：在PVC测管中缓慢下放水位计测头，当测头接触到水面时，开启峰鸣器，此时读取测量钢尺在管顶位置读数，每次读取管顶读数对应管顶位置应一致，并固定人员。然后利用水准仪测量出管顶高程，依据管顶高程、管顶和地面高差，计算出地下水位高程。
2、坑内降水观察
（1）坑内采取疏干降水井和真空降水井2种，降排水之前观察一次自然水位，在抽水开始5～l0天内，要求天天观察坑内坑外水位、流量不少于4次；以后改为天天观察2次，并作好统计。进入雨季或出现新补给源时，应增加观察次数。
（2）对观察统计应立即整理，绘制Q~t（抽水量和时间）和S~t（水位下降值和时间）关系曲线图，分析水位下降趋势和流量改变，估计水位下降达成设计要求时间；依据实际抽水情况，研究降水设计可靠程度或提出调整方法：查明抽水过程中不正常情况及其产生原因，立即组织排除。
（3）对抽水设备应建立定时检修保养制度，保持设备正常运行。降水期间不得停泵。
（4）抽出水经沉淀池沉淀排到雨水管道，不应产生回渗。遇有大雨或暴雨，应立即排除地面和基坑积水，以降低下渗，确保降水。

五、基坑开挖后渗漏水补救方法

1、在基坑开挖过程中，安排专员二十四小时连续对基坑进行巡查，尤其是冷缝位置，立即发觉立即处理。
2、在现场准备应急堵漏材料，如快速凝固水泥、堵漏王、、PVC管、钢筋、等。
3、孔状漏水采取先堵砂,再导水,后堵水方法。引水堵漏采取是改变出水路径，减小孔口压力后再进行封堵填塞。引水堵漏分三步 进行，首先，在引水孔中插入4根直径Φ30mmPVC管进行引水；第二步，采取棉絮填塞引水管外侧空间，而且在围护结构内侧打设膨胀螺栓支立钢模，模板和围护结构之间空隙采取早强砼封堵；第三步，待砼达成一定强度后，采取木塞直接塞紧PVC引水管。
应急材料表：

序号
名 称
数 量
位 置
负 责 人
电话
1
快速凝固水泥
500kg
项目材料部
朱洪奎

2
PVC管30mm
50m
项目材料部
朱洪奎

3
棉絮
10kg
项目材料部
朱洪奎

4
砂石料
1吨
项目材料部
朱洪奎

5
水泥
2吨
项目材料部
朱洪奎
