大型购物中心百货商场智能化弱电系统专项方案监控报警广播综合设计专项方案.doc

上传人:w****g 文档编号:3027171 上传时间:2024-06-13 格式:DOC 页数:39 大小:10.72MB
下载 相关 举报

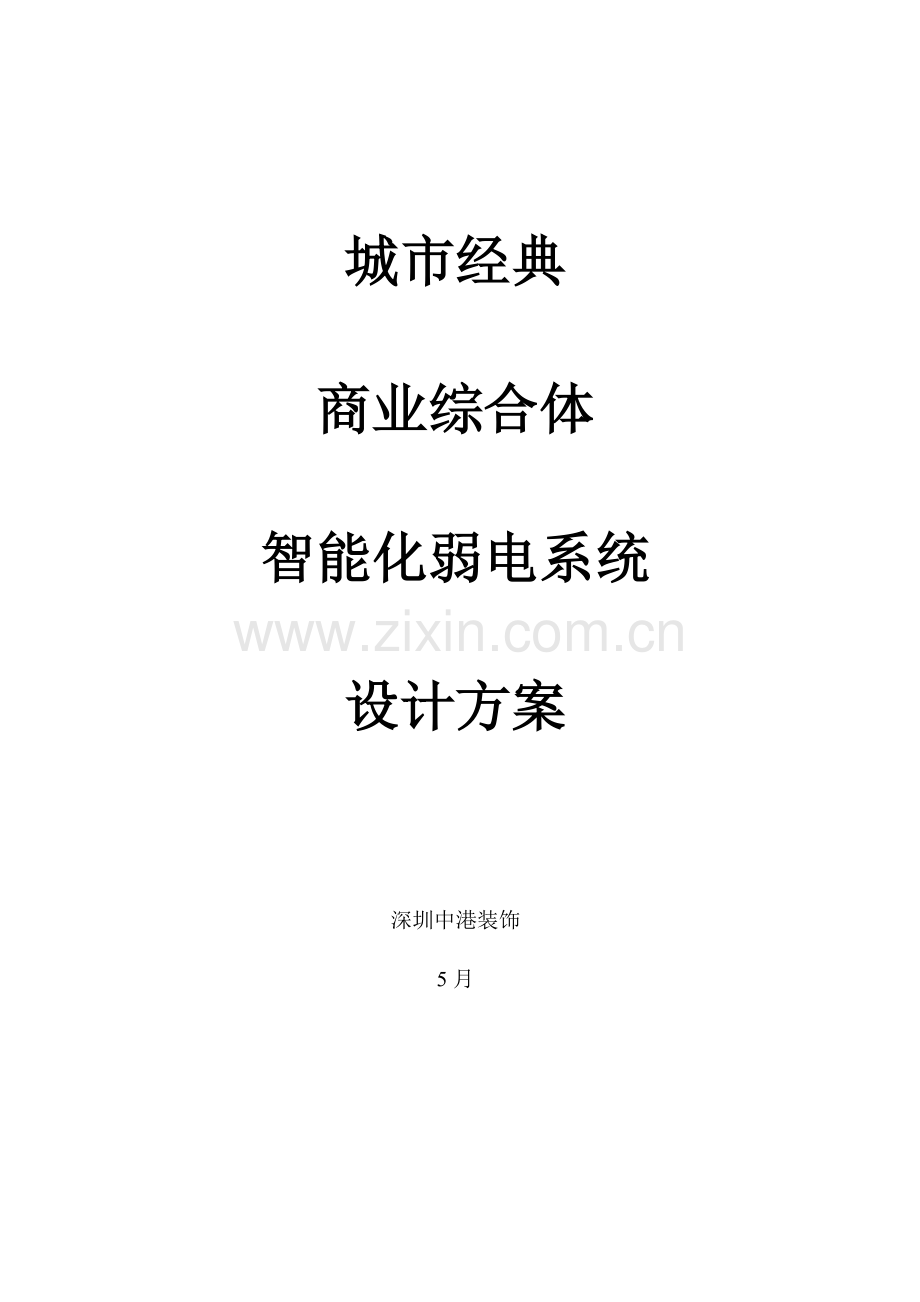

大型购物中心百货商场智能化弱电系统专项方案监控报警广播综合设计专项方案.doc_第1页
第1页 / 共39页
大型购物中心百货商场智能化弱电系统专项方案监控报警广播综合设计专项方案.doc_第2页
第2页 / 共39页
大型购物中心百货商场智能化弱电系统专项方案监控报警广播综合设计专项方案.doc_第3页
第3页 / 共39页
大型购物中心百货商场智能化弱电系统专项方案监控报警广播综合设计专项方案.doc_第4页
第4页 / 共39页
大型购物中心百货商场智能化弱电系统专项方案监控报警广播综合设计专项方案.doc_第5页
第5页 / 共39页
点击查看更多>>
资源描述

1、城市经典商业综合体智能化弱电系统设计方案深圳中港装饰5月目 录一、概况2二、设计依据2三、系统技术指标3四、系统组成3五、系统功效5(一)监控系统系统框图5(二)广播系统系统框图6(三)防盗系统框图6(四)系统总体功效7(五)各分系统功效及相关设备联动功效7电视监控系统8防盗报警系统9背景音响系统10(六)关键设备相关功效13六、防护范围30七、中心控制室30八、管线敷设方案31(一)传输方法选择31(二)线路设计32(三)抗干扰方法32九、同时方法33十、供电33十一、接地方法33十二、售后服务承诺34十三、工程实施34十四、验收和方法36一、概况“XX百货XX店”集百货、商业等为一体综合性

2、百货商厦。整个商厦共有X层(地下X层、地上X层)。为了加强商厦安全防卫,便于安防管理,愈加好地为用户服务,建立一套安全防范系统是一项迫在眉睫举措。南昌众一是一家专门从事安全防范工程二级设计、施工资格单位。依据甲方要求,本企业对沃尔玛进行安防深化设计,包含电视监控系统、防盗报警系统2个子系统。在选择器材设备上,采取国外处于领先地位新技术、新设备;设计上努力争取充足发挥所选设备功效,并做到相互联动,使之成为统一整体。二、设计依据“沃尔玛”安防系统配置技术要求,以下文件为依据: GA/T75-94 安全防范工程程序和要求 GA/T74- 安全防范系统通用图形符号 GB50198-94民用闭路监视电视

3、系统工程技术规范 GB12663-90 防盗报警控制器通用技术条件 GA/T74-94安全防范系统通用图形符号 GA/T75-94安全防范工程程序和要求 民用建筑电气设计标准 JGJ/T1-92 民用建筑电气设计规范 JGB/16-92 高层民用建筑设计防火规范 GBJ45-82 建筑设计防火规范 GBJ16-37 火灾自动报警设计规范 GBJ116-88 火灾自动报警系统施工及验收规范 GBJ50166-92 智能建筑设计规范 DBJ08-47-95三、系统技术指标1. 图像水平清楚度,彩色不低于270电视线,黑白不低于400电视线;2. 图像画面灰度不低于8级;3. 系统各路视频信号,在监

4、视器输入端电平值为1VP-P3dBVBS;4. 系统在低照度使用时,监视画面达成可用图像,其系统信噪比不低于25dB。5. 综合评定a、系统图像质量随机信噪比不低于37dB;b、图像质量按五级损伤制评定,图像质量不低于4分;6. 直接连入主机探测器报警响应时间小于1秒,总线探测器报警响应时间小于3秒。四、系统组成本弱电系统由电视监控子系统、防盗报警子系统和背景音响子系统组成。(一)电视监控子系统用以对商场内客流量和工作量内部进行监控,既用于对商场管理,又便于对XX百货XX店本身工作管理,主机采取微机矩阵切换系统,含有编程控制功效,采取总线集中控制方法。主机本身含有计算机通信接口和PC机相联,实

5、现多媒体控制方法。中心录像体系采取全录像方法,即全部录像点均经过十六画面进行抽帧录像,便于操作人员发觉情况后能立即将画面调入录像机进行回放。另加一台实时录像机进行定点录像,以达成实时录像目标。摄像机基础布点情况:1各楼楼面商场内自动扶梯消防梯、电梯厅出入口均安装固定摄像机,2商场内主通道安装云台一体机,便于巡回监视现场人员,也能够用来跟踪被怀疑对象。3因为总办区域具体布局还未定出,其服务台和消防通道均应采取固定摄像机定点监视,现金保管室是关键防护单位,其内用摄像机从不一样角度进行监视,方便从多方位观察现金和人员出入情况。4各收银点采取固定摄像机对收银情况进行定点监控。(二)防盗报警系统是针对商

6、场内无人或发生紧急情况时进行防护,主机采取1台238C Plus,采取总线报警模式,很大程度上避免了因布线而引发麻烦,本子系统本身既独立工作又和其它系统相互联动,控制界面采取液晶键盘模式,系统情况均可显示出来,包含报警防区和各防区状态。系统在商场内各关键收银台设有紧急按钮,便于发生紧急事态时立即向控制中心传输报警信号。红外/微波双鉴式探测器,关键安放在自动扶梯出入口,和卖场和大楼本身通道出入口,用于防范非法闯进者。报警系统收到报警信号后,除了本身产生报警之外,还将信号送至矩阵和多画面处理器,开启录像,立即将警情录像取证。应用多媒体控制软件,能够直观地将报警信号和防区状态显示在模拟地图上,当发生

7、报警时,系统会自动跳出出事地点楼层并加以闪烁提醒。(三)考虑到系统可扩展性,本系统中电视监控子系统能够经过更换或增加多画面处理器和添加输入扩展板扩展;防盗报警子系统能够经过增加报警主机实现由PC统一管理功效。五、系统功效显示录像部分控制录像部分传输部分前端设备(一) 监控系统系统框图同轴电缆监视器阵列转动球形摄像机转动球形摄像机监控主机转动球形摄像机(二) 防盗系统框图(三) 系统总体功效1、 XX台摄像机(XX台一体化球机,XX台固定摄像机)均对应控制中心XX台监视器上和1台电脑显示器上,全部监视点能够同时显示出来,而且能够依据需要调取任意画面;2、 报警信号能够输入监控主机,由主机发出联动

8、信号,切换对应画面,开启录像机自动录像,并同时发出蜂鸣声提醒操作人员。3、 XX个副控单元安排在总经理室和管理部和财务部内,能够随时调用现场摄像机,并能够依据使用需求安排各自使用权限和优先等级。4、 控制中心多媒体应用能够将商场内地形图和布点情况显示在电脑显示器上,并能够调阅任意一幅监视画面,每副画面全部能够自由放大或缩小;假如监视是一体机图像,系统会自动跳出云台控制小键盘,便于操作人员实施对一体机控制。5、 背景音响广播,可对不一样区域播发不一样音乐,一旦输入消防信号,系统立即转为消防广播状态,可对已预设不一样层面进行消防疏散广播。6、 电视监控系统和防盗系统均采取大楼UPS供电系统,能够保

9、障短时间内在电力故障时,整个系统能够正常运行;7、 全部系统实施接地方法,外部管线实施必需抗干扰、防水、防静电方法,使系统含有很好抗干扰性能;8、 防盗报警系统各防区均显示在对应平面图上,地理位置形象直观,发生报警时系统会自动显示被触发防区;(四) 各分系统功效及相关设备联动功效 经过防盗探测主机给出联动信号和电视监控矩阵报警模块实现了二者之间信号联动,当商场内红外探测器被触发时,旁边摄像机在矩阵中立即被选择到监视器上,并打开定点录像机实现录像功效 当发生火灾时,利用消防信号将卖场内背景广播变成紧急消防广播。电视监控系统整个工程输入点定为XXX台摄像机,主控设备选择冠林GL-SX650视频矩阵

10、控制器系统,中心设1个主控键盘、办公室设X台分控键盘,财务室设X台分控键盘和X台多画面处理器;全部图像经过X台十六画面处理器合并成多画面显示在中心X台20寸监视器上,每台十六画面处理器经过一台长时间录像机,可对全部监视点进行录像,其中专业录像机采取是抽帧录像方法,最大程度地节省了录像界质,很便于管理。另配一台定点录像机对定点场所进行录像。画面同时采取独有VD2同时方法,易于施工和操作;因为财务室设有金库,本系统专门设计了1台分控键盘和1台监视器,用于切换财务室全部摄像机,同时在财务室保安处设X台多画面处理器和X台监视器,用于财务室独立保卫工作。彩色十六画面处理器选择X台日本松下彩色双工十六路场

11、开关切换器WJ-FS616;它能以场切换方法合并16路以供统计使用,这么,每路摄像机能够得到几乎连续图像重放,每路图像上均叠加有地址和年月、日、时、分、秒。每幅图像展现何处信息一目了然。16路摄像机输入信号也能够用4画面、9画面、16画面或单画面方法显示图象,场冻结功效能够清楚显示任何一个分画面或全屏幕画面。本系统还含有和防盗报警系统联动功效。当防区一旦发生报警,闭路电视监控系统和防盗报警系统联动,报警信号能够输入监控主机,由主机发出联动信号,对应画面将闪烁报警字符,并使相关录像机由长时间录像切换到实时录像状态,同时发出蜂鸣声提醒操作人员。让操作人员立即报警。电视监控系统共配置XX个摄像机,分

12、别监视:A、 地下一楼卸货区、出入口、收银台、卖场走道、超市区、管理部走道;B、 地下一楼夹层楼梯口;C、 一楼出入口、收银台、卖场走道;D、 二楼出入口、收银台、卖场走道;E、 三楼出入口、收银台、卖场走道;F、 四楼出入口、收银台、卖场走道;G、 五楼出入口、收银台、卖场走道;H、 六楼出入口、收银台、卖场走道;I、 J、 顶楼楼梯口;全部出入口、收银台、管理部走道、总办走道、现金保管室采取定点摄像,卖场走道一体机巡视摄像。 电视监控系统分布情况见布局图 防盗报警系统整个防盗报警系统共设XX个红外探测点,手动防抢按钮暂定为XX个。防盗探测器分别控制进出口通道,电梯口,当发生报警时,立即开启

13、监控系统进行录像。手动防抢按钮分别安装在收银台和安防控制室等处,当发觉抢劫时,按动防抢按钮后,立即会将信号由控制主机经电话线传向区域报警网络。防盗探测器分布位置以下:A、 地下一楼出入口、卖场走道、超市区;B、 地下一楼夹层楼梯口;C、 一楼出入口、卖场走道;D、 二楼出入口、卖场走道;E、 三楼出入口、卖场走道;F、 四楼出入口、卖场走道;G、 五楼出入口、卖场走道;H、 六楼出入口、卖场走道;I、 J、 顶楼楼梯口防抢按钮安装于七个楼层全部收银台位置,防盗防抢系统分布情况见布局图。 背景音响系统整个背景音响系统共设XXX个吸顶扬声器,可分为X个区,每个区能够播放不一样音源,音量也能够依据需

14、要进行不一样调整。一旦输入消防信号,系统立即转为消防广播状态,可对已预设不一样层面进行消防疏散广播。本系统关键配件采取了日本松下专为综合大厦等公共设施而设计背景音响系统。该系统各个组成单元和多种安装件均采取模块化结构,可依据用户要求灵活地进行组合,扩展较为方便。系统组成:1音源由循环放音卡座、激光唱机、播音话筒等组成。该设备关键用于向公共区域提供背景音乐节目及进行事务广播。双卡座可选择一般磁带及金属磁带,含有杜比降噪、两卡无限循环、自动增益控制等功效。激光唱机为多碟唱机,可用于长时间播放背景音乐。2 前置放大部分:前置放大部分由辅助放大模块和线性放大模块等组成。辅助放大模块含有半固定音量控制,

15、关键用于正常工作期间输出电平调整,输入为电子平衡式输入。线性放大模块含有高、低音调整、发光二极管输出电平显示,输出电平由推拉电位器控制。3功率放大部分:功率放大部分采取了松下企业专为背景音乐系统而设计功率放大器。该类放大器可靠性高、能确保系统二十四小时满功率工作。而且该类放大器可在交流220伏,确保正常工作。4放音部分:放音部分采取是吸顶式扬声器,为了节省投资,本设计中和消防紧急广播系统共用扬声器。吸顶扬声器分布位置以下:A、 下一楼出入口、卖场走道、超市区;B、 地下一楼夹层楼梯口;C、 一楼出入口、卖场走道;D、 二楼出入口、卖场走道;E、 三楼出入口、卖场走道;F、 四楼出入口、卖场走道

16、;G、 五楼出入口、卖场走道;H、 六楼出入口、卖场走道;I、 J、 顶楼楼梯口;背景音响系统分布情况见功效介绍。(五) 关键设备相关功效 电视监控系统GL-SX650上海冠林监控系列大型矩阵系统产品关键点:l 矩阵开关650系统最大可扩展为304路视频输入/32路视频输出/24个系统控制器。l 超级子网功效:一台GL-SX650系统可控制64台GL-SX650或GL-SX32/8,切换多达19696路视频信号输入。l 尤其适合高速公路、机场、小区、厂区等网点分散地域监控要求,最优异VS同时切换技术,实现视频切换图像无抖动效果,世界领先单机箱32路输出。l OSD功效:摄像机标题能够是6个汉字

17、字符,可选择32路输出中任何一路图像是否显示日期和时间、摄像机标题等。l 可选择用户操作界面(主控键盘、分控键盘、多媒体软件)最多可有24个操作员同时操作系统,最多可接999路外部报警信号输入;最多可控制256台外接设备(如冠林解码器、数字硬盘录像机,跟随控制器等)。l 在PC环境下对矩阵系统进行设置和编程,操作极为简单方便,可外接多媒体计算机,可控制云台及一体机操作。视频输入16路带环接,1Vpp/75欧(内部可选择高阻)PAL制复合视频信号,BNC接头视频监视输出1Vpp/75欧PAL制复合视频信号,BNC接头视频回放输出1Vpp/75欧PAL制复合视频信号,BNC接头音频监视输出1路左/

18、右声道输出,RAC接头音频回放输出1路左/右声道输出,RAC接头报警输入8路,常开或常闭可选报警输出1路。常开或常闭可选遥控输入1路,RS-232C遥控输出1路,RS-422LAN网络10M/100M自适应卡USB接口2路并行接口可接多种打印机工作温度-10-50度环境温度90%尺寸420mm44mm350mm重量4KG产品规格:彩色多画面处理器选择:日本松下WJ-FS616l 高画质: 720*544像素 l 用于统计场开关输出最多可达16路多工信号l 多画面监视高切换率: 每画面1/50秒l FS616经过单缆或RS485可控制摄象机进行如PTZ,自动云台,聚焦AF,光圈, 预置位和菜单设

19、定等操作l 经过FS232C或有线遥控可在FS616前面板控制松下长延时录像机l 可用PC(需要软件)经过RS-232C或RS-485进行遥控,或用WV-CU550A经过RS-485进行控制l 可用4台FS616扩展成64路输入系统l 多个报警功效 报警提醒方法(多画面监视输出) 报警连接方法(多画面监视输出) 报警忽略方法(点监视输出) 报警点方法(点监视输出) 报警优先统计和切换方法(统计输出)l 多画面监视输出(单/多点,单/多时序)l 视频丢失检测器l WV-AS500(监视用PC控制软件):选购一体化摄像机选择:日本松下WV-CS850 n 含有低照度黑白模式1/3彩色半球摄像机,小

20、型110mm直径半球形整体彩色摄像机,n 内置第二代超级动态技术,比一般摄像机动态范围扩大80倍,n 黑白模式水平分辨率570线,彩色模式水平分辨率480线,n 内置存放器读出数字翻转,可自动翻转180度,n IP52防滴环境结构,经过取下红外滤色镜可选择彩色或黑白画面捕捉;n 黑白0.06lx,彩色1 lx(灵敏度提升2倍),n 保密区掩蔽功效,n 线性32倍电子灵敏度扩展功效,n 预置模式下最大旋转速度为300度/秒,n 22倍光学变焦镜头(3.78-83.4mm,F1.6),10倍线性电子变焦功效,n 四(4)路报警输入,两(2)路报警输出端口,n 字母数字字符显示,n 光学视频信号传送

21、SLIP RING系统。 固定摄像机选择:松下WV-CP244 选择日本松下:WV-CP244,1/3彩色摄像机n 含有753(水平)*582(垂直)像素(有效值),n 每个像素上微透镜使其含有极高灵敏度.n F1.2光圈时,最低景物照度为1.1LUX,F0.75光圈时为0.4LUX,n 480电视线水平清楚度.n 可装配固定式、手动式和自动亮度控制(ALC)镜头,n 包含同时锁定多种同时锁定功效,自动增益控制(AGC)功效。监视器选择:冠林GL-CM2080,GL-CM 1420冠林GL-CM2080 20彩色监视器, 水平清楚度为450线;相关参数:型号GL-CM2080A显象管21直角平

22、面管荧光粉:P22点距:0.48偏转角:90解析度平均450线制式NTSC/PAL自动切换扫描频率H:15.75KHZ(NTSC)15.62KHZ(PAL)V:60HZ(NTSC) 50HZ(PAL)视频输入/输出视频A/B:PAL/NTSC复合视频1.0Vp-p/HI自动转换 S-VHS Y/C:Y信号=1Vp-p C信号=0285Vp-p,75/HI自动转换音频输入/输出300mVrms/2W边接视频A/B输入/输出:4个BNC边接端,自动终端Y/C输入:1个4微针连接端音频输入/输出:4个RCA连接端水平线性10垂直线性10面板控制菜单:音量、亮度、色度、对比度、清楚度、色调、水平位置、

23、垂直位置、语言(中英文切换)手动通道切换(A、B、SVHS)消耗功率80W输入电压AC100V-240V 50HZ/60HZ尺寸(宽X高X深)490X478X441.5重量14.5kg冠林GL-CM1420 14彩色监视器,水平清楚度450线;相关参数: 型号GL-CM1420显象管14高清楚度彩色显象管信号输入10Vp-p全电视信号图象重显率90解析度450线扫描频率H:15625HZ V:50HZ水平线性10垂直线性10输入阻抗75欧姆消耗功率60W音频输入5dbM(1KHZ)音频输出1.5W输入电压AC220V环境温度 -10至+50尺寸(宽X高X深)360X335X335重量15kg录

24、像机选择:松下AG-TL350录像机选择日本松下企业AGTL350彩色长延时录像机,新式高速回应机构,事件录像功效,供音频/视频信号录像时间(3/6/12/24)最长可录制二十四小时,含有报警检索功效,完全适合商厦监控之需要。相关参数:电源220/240交流电源,50/60Hz功耗大约17W制式CCIR标准(625行,50场),PAL彩色信号音频磁迹1条磁带格式VHS磁带速度23.39mm/S统计重放时间方法3/6/12/二十四小时快进倒带时间大约3分钟(使用NV-E180磁带)输入电平视频输入(BNC):1.0VP-P,75,不平衡音频输入(Phone):-10BV,47,不平衡麦克风输入(

25、M3):-60DV,47,不平衡输出电平视频输出(BNC):1.0VP-P,75,不平衡音频输出(Phone):-10BV,47,不平衡视频水平清楚度VHS:240线(彩色)音频频响50Hz-10KHz(3小时方法)信噪比45dB工作温度50C-400C工作湿度35%-80%重量大约4.5千克尺寸430*100*290.5mm多媒体软件选择:冠林GL-RS550AGL-RS550A系统功效:l 支持松下闭路监控系统全部操作功效。l 支持8-256路视频输入,4-32路视频输出。l 支持松下监控系统主控和副控,经过网络可实现多路分控。l 提供地图制作工具,可任意修改或重做监控地形图。l 经过多媒

26、体地图调阅各路监控图像。l 汉字图形界面,图像可全屏显示。l 经过屏幕按扭,进行云台控制,系统设置。l 支持RS232 及RS485控制界面。l 支持5级用户权限管理,30个优先权控制。 防抢防盗系统防盗通讯主机选择:美国DS7400XIl 可扩展到248路,支持60个4位用户码(可随意组合)分七个不一样等级加以编程,能实现4个完全独立编码区域,集键盘编程和遥控编程于一体,支持多个通讯方法,含有探测器报警,火警信号触发,区域输入,编程记忆,400条事件统计,出/入交叉矩阵,尤其布防等多个功效,并能够和CCTV电视监控联动,使小区智能化程度更高。l 总线制方法,通讯距离达1.6KM(更远距离可用

27、放大器),支持248防区。l 支持无线键盘及多个无线探测器。l 多个总线防区扩充模式可选,支持3防区总线式报警主机。l 支持200个用户码,30种可选防区功效,可分8个独立分区。l 400个事件统计,可实现键盘编程及远程遥控编程。l 可用4+2、contact ID等多个格式和报警中心通讯。l 可和PC机直联,实现PC管理,广泛用于大型安防系统及小区报警系统。l 实现多个输出联动方法,用于灯光、视频、模拟地图等方法联动需求。l 提供二次开发接口协议,方便系统集成。技术指标l 输入电源:18VAC,50VA,50Hz或60Hzl UL认可辅助电源输出:12VDC,1.0Al UL认可报警电源输出

28、:12VDC,1.75Al 可选待机电池(P334):12V,7.0AHl 工作温度:0+49l 主机耗电:175mA(静态) 250mA(报警)l 报警输出:12VDC,1.75Al 外形尺寸:210(H)210(W)80(D)mm防盗探测器选择:迪信DS9360/DS835DS9360红外/微波双鉴式吸顶探测器,含有动态分析处理II,全方位60英尺(18米)直径探测范围,可更换反射镜。含有微控自检检测系统和动态检测器。DS835红外/微波/人工智能三鉴式壁挂探测器,含有动态分析处理II,探测范围11米*11米,可预防因动物闯进而引发误报。含有微控自检检测系统和动态检测器。DS7400PC系

29、统功效:l DS7400PC监控软件许可用户以最大灵活性管理维护DS7400安全管理系统,而不受DS7400报警主机功效限制;l 含有软件定义逻辑防区和报警主机实际防区相对独立特点,许可用户自由设置每个逻辑防区对应实际报警主机和对应报警主机防区;逻辑防区产生报警消息条件,逻辑报警是否受逻辑布防状态影响,逻辑报警发生时怎样处理,使得逻辑防区功效拥有最大可控制性;l 许可任意定义安全系统用户,每个用户拥有防区个数和位置不受任何限制,便于依据实际应用灵活计划管理。而且提供用户组管理功效对用户进行分组归类管理。l DS7400PC监控软件含有强大报警监视功效,能以用户防区状态表或地图方法对全部用户及逻

30、辑防区状态进行监控。不一样状态防区含有不一样颜色显示,地图监控状态下,不一样类型防区含有不一样形状,报警发生时对应防区图标会动态改变。每个防区具体资料经过鼠标单击即可显示;PC机硬件要求 P400 以上; 32M 内存以上; PCI 总线 (PCI 2.1) VGA 显示卡支持 Direct Draw 功效 可选件: S3 Trio 64V+ S3 Virge Cirrus 5446 ET 6000 ATI Mach 64 (Include RAGE) Trident 9685 WINDOWS 3.1, WINDOWS 3.11, PWINDOWS 3.2, PWINDOWS 95,PWIND

31、OWS 98 硬盘容量 120M 以上; 图像捕捉卡(带叠加功效) 可选件: Aver PCImage Aver TV Phone Aver EZcapture Creative IE500 二串一并.电气性能 75 欧姆输入输出阻抗 8-256 路复合视频信号输入 4-32 路复合视频信号输出 RS232C 控制界面 TCP/IP 网络协议 RS485 远程控制界面, 最远1200米. 智能广播系统智能广播系统采取日本松下企业WK-850系统控制器,最大控制音源输入为8(16)路,最大输出音源16(8)路,含有消防广播输入接口和消防广播语音存放器,并可灵活控制各路区域广播音源。公共广播设于公

32、众场所,平时播放背景音乐;发生火灾时,则兼作事故广播用,指挥疏散。故此次公共广播设计,和消防报警系统设计相配合,可实施分区控制,分区划分和消防分区相一致。设计可依据使用场所特征、噪音水平、空间大小高度,决定扬声器数量、扩散角度、功率、清楚度,扬声器安装设计配合天花板装饰进行。系统功效:公共广播系统功效实现:可在各分区及写字楼办公室广播动态信息。可向各分区提供多个背景音乐节目。可向各分区提供多个广播节目。节目源系统中采取主席优先技术,可手动实现播放背景音乐和语音广播切换。采取分区多功放体制,既提升系统可靠性又降低了备份功放百分比。采取优异数字声音处理技术,可依据具体建设条件进行合适调整处理,以取

33、得高质量语音清楚度和平稳度。当出现火警时,依据防火分区选择广播分区,在广播主控室内经过切换,中止广播播音,进入消防广播状态。火灾报警部分要求1二层及二层以上楼层发生火灾时,应在本层及相邻层进行广播;首层发生火灾时,应在本层、二层及地下各层进行广播;地下层发生火灾时,应在地下各层及首层进行广播。2火灾发生时应能在消防控制室将火灾疏散层广播系统强制转入紧急广播状态,显示楼层;并能实现手动和自动两种方法。3在大厦一些部分除了紧急广播之外,在无紧急广播情况下其公共区域平时可播放背景音乐。扬声器分布设计依据规范,区域分配应首先满足火灾事故广播区域划分要求。依据设计要求,XX百货XX店背景音响系统划分为8

34、个广播区域、办公楼为9个区。话筒语音可自由选择对各回路,或单独、或编组、或全呼进行广播而不影响其它回路正常广播。8个区域均含有背景音乐系统及消防广播系统,两个系统合二为一,共用相同功率放大器。扬声器平时均播放音乐,在紧急状态下将自动切换为紧急广播。扬声器分布设计基础要求分析音响系统前端设计必需考虑以下原因:周围噪音:在噪音环境下,系统前端必需声压。回音:有周围墙壁等回音影响,系统声音清楚程度必需综合考虑。目标和用途:必需据此来合理配置前端。必需声压输出声压:通常,喇叭输出声压和喇叭额定输出依据不一样场所有一定差异,一般场所下额定输出功率喇叭输出声压通常全部应有5到10dB增加。所以依据以上几点

35、,XX百货商场前端扬声器输出声压要求应在70到90dB左右才能确保很好效果。3W喇叭通常输出声压在90到100之间,加上一般场所下增加声压约7dB左右,喇叭之间安装距离在6到10米内将可满足要求,达成很好效果,故我们在商场中采取3W扬声器,间距8米安装,可确保85dB以上输出声压,使大楼内人员在任何位置全部可清楚收听到广播和音乐。依据以上所述及实际使用要求,我们将选择日本松下扬声器来满足技术要求。设备性能指标:控制主机WK-850AEl 自带20路回路分区器l 故障自我诊疗功效l 语音及汉字提醒功效l 内置存放器4路监听器WU-M20Nl 4路输入,任意选通l 内置有源音箱 l 监听音量可调,

36、电平指示20回路分区选择器WK-820El 20回路输出;有强行插入功效l 能使用遥控器控制l 切换指拨开关可做业务广播用输入输出控制器WU-R55El 带有声音报警功效系统控制器,只能和WK-850E主机联用l 提供和多种紧急报警装置联用端子输出控制器WU-R52AEl 用于喇叭线路连接、控制装置l 20个回路一个单位可接8个装置,最多达成160回路l 喇叭线路能按线路分别开关,短路时能自我检测l 装备了自动火灾报警接口接收信号后开启WK-850E主机报警装置混音器WU-M60/Gl 将麦克风、线性、定时钟等广播输入变成一个输出,可按次序等级输出l 内置多种前置广播音:2音式门铃反复3次电源

37、控制器WU-L66/Gl 关键提供给功放及遥控装置电源l DC24V输出给系统控制器定压功放WU-P53/G(360W) WU-P52/G(120W)l 使用全矽电晶体AC/DC两用装置l 输出功率WU-P53/G为360WWU-P52/G为120Wl 功耗:WU-P53/G:840WWU-P52/G:300Wl 总功耗达成720W时,需增加散热装置,总功耗达成2600W时,需再增加一台电源控制器:WU-L66/G多功效遥控麦克风 WR-301l 可进行全区、单区、群组广播l 内建呼出信号以提供广播进行嵌顶喇叭WS-7030N(3W) WS-7060N(6W)l 额定输入:WS-7030N为3

38、W WS-7060N为6Wl 开孔尺寸:180X6MMl 输入阻抗:3.3K,5K,10K六、防护范围设备平面部署图(见附图)七、中心控制室安防中心控制室是安全防范系统神经中枢,实施集中管理,将电视图像监控系统矩阵控制主机系统,操作键盘和防盗报警控制器及多媒体电脑设备安装在非标定制控制台上,便于操作;1、 中心控制室要求面积大于20平方米,环境幽静、噪声小;2、 控制中心采取活动地板,方便管线从地板下经过接入控制机柜;a. 活动地板要求防静电;b. 架空高度0.25m;c. 依据机柜、控制台等设备对应位置,留进线槽和进线孔。控制室照明a. 室内平均照度应200Lx;b. 照度均匀度(最低照度和

39、平均照度之比)应0.7中心设备选配及基础工作方法1、 录像机在监控室中选配日本松下产品AG-TL350长延时录像机XX台,方便长时间统计监控图像监视器选配本系统中心选配:21彩色监视器GL-CM2080 XX台;14彩色监视器GL-CM1420 XX台;副控单元配置:14彩色监视器GL-CM1420 XX台;2、 电视屏墙和操作台;3、 控制主机选择冠林XX路输入和X路输出大型矩阵;4、 操作键盘:选择冠林主键盘,置于中心控制室;经理室、财务室等各配置台分控键盘。本身防护及通讯手段1、 本身防护 控制中心应安装摄像机和紧急按钮,监控中心安排在管理部保卫科内部,预防非法入侵,保障中心系统和操作人

40、员安全;2、通讯手段配置内外通讯联络用专线电话机和无线对讲机等通讯设备,配置橡皮警棍或高压电击器等保安自卫武器,配置药剂或气体消防灭火器材;八、管线敷设方案(一) 传输方法选择1、 图像信号传输本系统采取同轴电缆传输视频信号视频传输方法。2、 系统控制信号传输监控系统控制信号采取标准RS-485控制方法;报警系统采取本企业定制专用多芯线直接传输控制信号。(二) 线路设计本系统在线路设计和施工时有以下多个方面特点:1、 路径短捷、安全可靠、施工维护方便;2、 避开恶劣环境条件或易使管线损伤地段;3、 不和其它管线等障碍物交叉跨越;4、 管线选配 依据设计图纸要求选配电缆; 视频传输线选择SYV7

41、5-5-4专业电缆;报警传输线选择RVV4*16和RVV2*16专业电缆;电源传输线选择RVV2*32专业电缆。 室外设备连接电缆时,宜从设备下部进线; 电缆长度应逐盘查对并依据设计图上各段线路长度来选配电缆,以避免电缆接续;当电缆接续时应采取专用接插件;5、 线路敷设A、 必需按图纸进行敷设,施工质量应符合电力工程电缆设计规范;B、 电缆弯曲半径大于电缆直径15倍;C、 敷设管道线之前应先清刷管孔;D、 管孔内预设一根镀锌铁线;E、 穿放电缆时宜涂滑石粉;F、 管口和电缆间衬垫铝皮,铝皮应包在管口上进入管孔电缆应保持平直,并应采取防潮、防腐、防鼠等处理方法;(三) 抗干扰方法1、 电缆线宜和

42、信号线、控制线分开敷设,预防干扰;2、 视频线走向努力争取避开多种干扰源,如电梯机房等;3、 各类传输线缆屏蔽层焊接接地,金属电线管电焊接地,控制室系统设备外壳接地。如遇不明原因强干扰影响图像质量和控制信号传输时,可查找干扰源,采取方法排除或减弱干扰源。如仍然不能处理干扰问题,依据现场实际情况,由冠林集团开发生产抗强干扰源滤波设备,将干扰原因降低到最低程度,确保安防系统正常运行。九、同时方法采取VD2垂直同时系统方法,使整个系统摄像机和控制器完全同时即输出多种遥控信号和同时功效,同时功效信号由系统主机向自各摄像机统一输出VD2(垂直同时信号);十、供电1、 本系统供电电源采取220V、50HZ

43、、10KW单相交流电源;2、 摄像机由监控室引专线经隔离变压器,经由大楼UPS备电单元统一供电。3、 当系统掉电时,大楼UPS会自动继电,确保一段时期内供电正常。十一、接地方法系统接地采取一点接地方法,以避免因为接地电位差而混入交流杂波等干扰。接地母线采取铜质线,其截面积大于16mm2,系统接地电阻应小于1;接地系统不形成封闭回路,不和强电电网零线短接或混接。十二、售后服务承诺技术安全防范是保障财产和人员生命财产安全关键方法,只有使系统时刻处于良好工作状态,才能达成有效防范目标。要使设备处于完好工作状态,除日常维护保养外做好售后服务十分关键。l 本企业严格根据国家、公安部、市府相关标准规范进行

44、系统设计、施工安装;l 设备在运往现场安装前须在企业进行系统24-48小时联试通电考评;l 本企业设工程维修服务部,专职负责进行工程售后服务及维修工作。本企业存有全部施工图纸及相关技术文件和协议,可供维修时查阅,以确保系统维护,不因原施工人员变动而受影响;l 工程服务部在收到报修电话后,在48小时内,赶到现场,设备如有损坏(非业主造成),本企业负责无偿更换。若因人为损坏,应按协议清单价负担费用;l 安防系统保修期为十二个月,在保修期内,标准上每个月和用户电话巡回服务一次。保修期满时对系统进行一次全方面维护及测试。保修期满后将实施终生有偿维修服务,维修收取器材成本费和少许人工费,定时电话巡访或上门服务。每次巡访或上门服务全部统计在案,方便用户和企业内部管理之监督;l 人员培训本企业无偿对操作人员进行操作、保养培训,确保日常维护、保养工作。十三、工程实施l 工程设计及软件编写:“XX百货XX店”弱电工程在签定协议后,依据甲方实际需要
