保温砂浆外墙外保温新工法定稿.doc

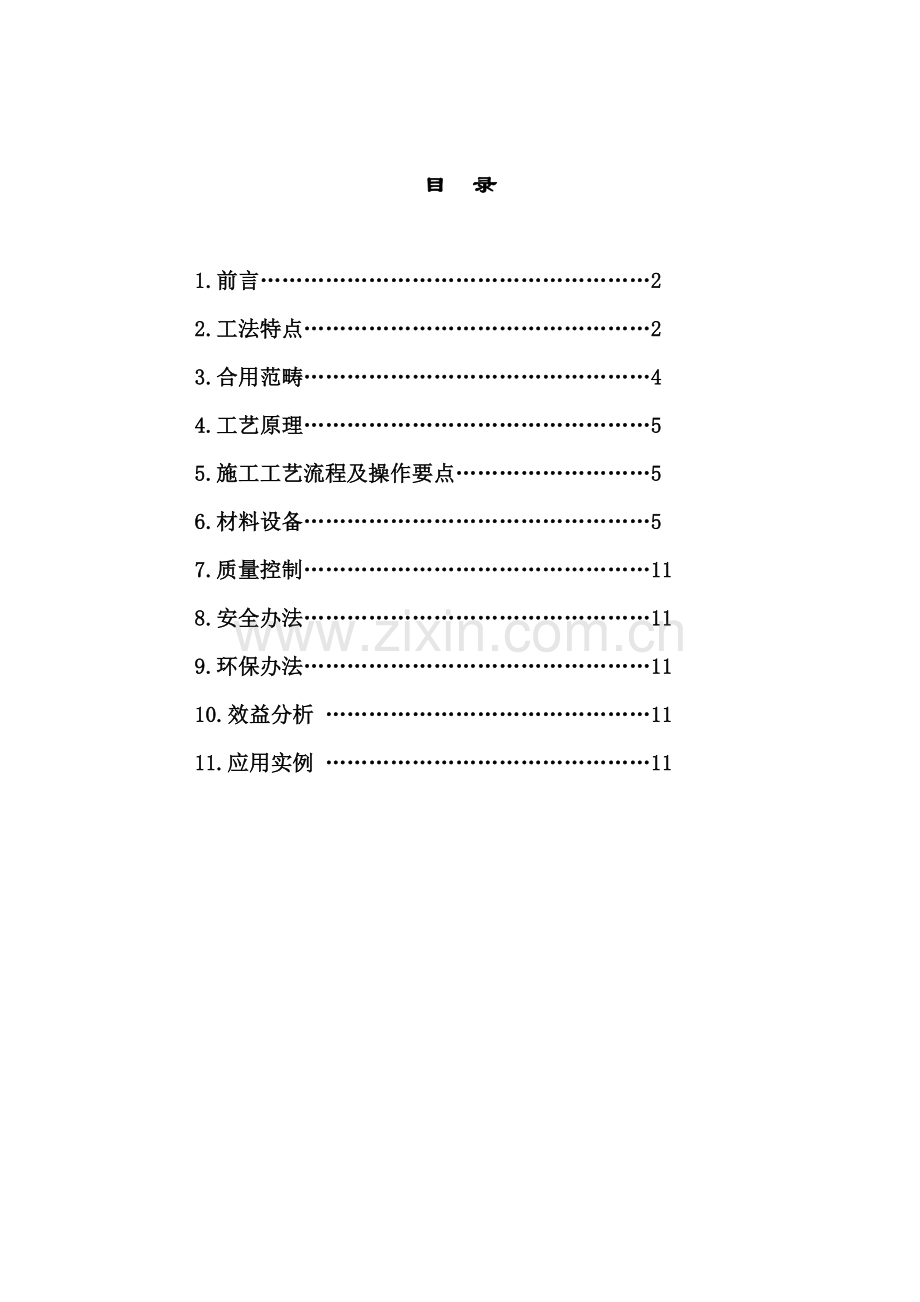

SY相变蓄热建筑保温砂浆外墙外保温施工工法山西八建集团有限公司12月目 录1.前言22.工法特点23.合用范畴44.工艺原理55.施工工艺流程及操作要点56.材料设备57.质量控制118.安全办法119.环保办法1110.效益分析 1111.应用实例 11SY相变蓄热建筑保温砂浆外墙外保温施工工法 1.前言近年来随着高层公共建筑不断涌现，国内对建筑环保、节能及消防规定正在不断提高。特别对外墙外保温材料燃烧性能在国内民用建筑外保温系统及外墙装饰防火暂行规定中明确规定：（5 ?2 |- P# ) J( E& R* T；4 1)高度不不大于等于100m建筑，其保温材料燃烧性能应为A级。（& I Y8 _8 3 M. f# B1 h建筑师,构造师,规划师,造价师,建造师,监理师,设备师,资料,下载,建筑,构造,暖通,电气,设计,注册,建筑师,建筑论坛,注册建筑师,一级注册建筑师,考试,一注,建筑师,二级注册建筑师,一级注册建筑师考试,建筑设计知识,建筑经济,建筑物理,建筑设备,技术作图,方案作图,场地作图,场地设计,注册岩土师,注册造价师,注册建造师,注册监理师,注册规划师,注册设备师,注册构造师,建筑材料,建筑构造,规范,原则图集2）高度不不大于等于60m不大于100m建筑，其保温材料燃烧性能不应低于B2级。当采用B2级保温材料时，每层应设立水平防火隔离带。老式以聚苯颗粒、挤塑板等聚氨酯为重要成分保温材料由于其众多长处而在外墙外保温等系统中逐渐得到广泛应用。但另一方面，与之有关火灾也非常频繁，导致了重大生命财产损失。因此公共建筑外墙外保温系统防火性能，已经成为一种非常重要研究课题。究其因素重要是外墙外保温材料达不到A级燃烧性能。有机保温材料热阻高，防火性能差；无机保温材料防火性能好，热阻低。有无一种新型材料能兼具防火性能好和热阻高两个长处呢？这就是“SY相变蓄热建筑保温砂浆”，它具备如下两个突出长处：（1） 所用保温材料为无机物，防火级别为A,符合各类建筑防火规定。它是通过镶嵌、包裹技术，把无机相变材料植入膨胀玻化微珠内部空腔，加入乙烯和聚乙烯及月桂酸酯三元共聚物作分散相，聚合物形成壁材微胶囊。再通过过滤、筛选、洗涤、干燥工厂化生产而成。（2） 运用相变调温机理，通过蓄能介质相态变化实现对热能储存和释放，从而改进室内热循环质量。经国家权威部门检测38mm厚SY相变保温材料优于50mm厚挤塑板保温性能 。SY相变蓄热建筑保温砂浆经国家建筑材料测试中心检测，完全符合GB/T20473建筑保温砂浆Q/140000SYJC002相变蓄热建筑保温砂浆中产品原则指标规定，可以作为一种施工简便、性价比较高且用途广泛新型保温材料加以推广和应用。咱们在山西大医院项目外墙外保温工程中应用该技术，效果良好。通过认真细致经验总结，形成本工法。2.工法特点2.1蓄热节能2.1.1运用相变调温机理，通过蓄能介质相态变化实现对热能储存和释放，从而改进室内热循环质量。当环境温度低于一定值时，相变材料由液态凝结为固态，释放热量；当环境温度高于一定值时，相变材料由固态溶化为液态，吸取热量，使室内温度相对平衡。2.1.2经国家权威部门检测38mm厚SY相变保温材料优于50mm厚挤塑板保温性能 。2.1.3相变材料可收集多余热量，适时平稳释放，梯度变化小，有效减少损耗量，室温可趋于稳定。2.1.4运用相变调温机理，可使电负荷“削峰平谷”，充分运用低谷电价，减少顾客用能成本，减少能源挥霍，具备可观社会效益和经济效益2.1.5在新楼装饰和旧楼改造中，克服墙面裂缝、结露、发霉、起皮等弊病。2.2安全可靠2.2.1材料中有机物与墙体基底存在游离酸反映形成化合物，渗入墙体微孔隙中，形成共同体，保证干态粘结性，并改进湿态保水率，具备极好粘接性。2.2.2与基底整体粘接，随意性好，无空腔，避免负风压扯破和脱落，有效克服板材拼接后阳角等部位外翘变形面砖脱落等问题。2.2.3本材料硅氧四周体组织机构，干燥成型后在水中浸泡不松散、不粉化、不变形，耐久性好。2.3抗裂防潮2.3.1材料固化干燥后呈纤维状构造，拉力强，整体性牢固，可有效防止裂缝产生。2.3.2具备湿呼吸性，可有效防止外墙基底与保温层之间产生凝结水向外释放，并防止外饰层表面裂缝产生；冬季防止外饰层冰胀产生裂缝。同步克服基底因潮湿而产生空鼓和脱落现象。2.4吸声降噪材料中存在众多层次不相贯穿中空构造，有效减缓小振动源、撞击声波传递，减少噪声分贝。在分户隔墙、顶棚、地板等部位使用，具备隔声效果，减少都市噪音对人体危害。2.5灭菌防毒相变材料中具有天然香醇类物质，具备驱虫、灭菌、除臭作用，兼具防析碱功能。2.6绿色环保 相变材料经严格检测，系无腐蚀、无污染、无放射、无异味、无任何毒害环保型产品。在施工中不会导致任何污染，有助于环保，符合ISO14001环境管理体系，及OHSAS18001职业安全卫生管理体系规定。2.7防火阻燃相变材料经专项测试为A类不燃材料，符合各类建筑消防规定。2.8施工简捷，质量容易保证工序简朴，施工以便。保温砂浆不但强度高，粘结、抗流挂性好，并且吸水率低，收缩性小，不空鼓开裂。此外，保温层可代替基底抹灰层，节约了基底解决材料费和人工费，有效减少了综合成本。3.合用范畴该产品合用范畴广泛，可用于各类砖混构造、框架构造和剪力墙构造外墙外保温和外墙内保温及内外墙复合保温。屋顶、楼层、内墙、地下室、车库、楼梯、走廊、消防通道等防火保温。4.工艺原理运用相变调温机理，通过蓄能介质相态变化实现对热能储存和释放，从而改进室内热循环质量。当环境温度低于一定值时，相变材料由液态凝结为固态，释放热量；当环境温度高于一定值时，相变材料由固态溶化为液态，吸取热量，使室内温度相对平衡。5.施工工艺流程及操作要点5.1作业条件5.1.1构造工程所有竣工，并经关于部门验收合格。5.1.2墙体联结处缝隙按规范规定嵌塞。5.1.3施工墙面灰尘、污垢和油渍应清理干净。5.1.4脚手架搭设完毕并验收合格。横竖杆与墙面、墙角间距应保证满足保温层厚度和满足施工规定。5.1.5施工环境温度不低于5，禁止雨天施工。5.2施工工艺流程工艺流程：外饰涂料工艺流程：基层墙面清理（混凝土墙面界面解决）测量垂直度、套方、弹控制线做灰饼、冲筋、做口抹SY相变蓄热建筑保温砂浆弹分格线、开分割槽抹聚合物抹面抗裂砂浆、铺设耐碱玻纤网格布(聚合物抹面抗裂砂浆需完全覆盖网格布,厚度为2.53mm)刮柔性耐水腻子面层装饰涂料。5.3施工重要准备工作5.3.1基层墙体准备1）施工前清除墙面浮灰、油污、隔离剂及墙角杂物，保证施工作业面干净，除混凝土墙面需按常规作界面解决。其她墙面只要剔除突出墙面不不大于10mm异物保证干净即可，不需特殊解决。2）基层墙面，外墙四角，洞口等处表面平整及垂直度应满足关于施工验收规范规定。按垂直，水平方向在墙角、阳台栏板等处弹好厚度控制线。按厚度控制线，用SY相变蓄热建筑保温砂浆作原则厚度灰饼，冲筋，间隔适度。3）填充砌块与混凝土梁柱接缝处应提前做好解决，铺贴50cm宽耐碱玻纤网格布，每边搭接25cm并锚固。4）加气砌块上墙时间28天以上，方可施工保温层。5.3.2 材料配制1）界面剂砂浆配制：强度级别为42.5普通硅酸盐水泥：中砂：界面剂按1：1：1重量比，搅拌均匀即可使用。2）砂浆配制：按照顾浆需水灰重量比（0.851：1），先将水放入搅拌容器中，再将本产品放入加水后搅拌容器中，搅拌35min，使料浆成均匀膏状体，即可使用。料浆必要即配即用，配制好料浆需在60min内用完并不得二次加水使用。3）聚合物抹面抗裂砂浆配制：按照顾浆需水灰重量比（0.250.3：1），先将水放入搅拌容器中，再将本砂浆倒入搅拌容器中，搅拌45min，使料浆成均匀膏状体，静放5min即可使用，料浆必要即配即用，配制好料浆需在2h内用完。5.4操作要点1）在清理干净墙面上，用配好保温材料压抹第一层（厚度不低于10mm），使料浆均匀密实将墙面覆盖，稍待干燥后按设计规定抹至规定厚度，并用大杠搓平，门窗、洞口、垂直度平整度均达到了规范质量规定后，再在表面进行收平压实。2）抹灰厚度不不大于3cm时，可分二次抹涂，待第一次抹浆硬化后即可进行第二次抹浆，抹涂办法与普通砂浆相似。3）对于外饰涂料墙体，待SY相变蓄热建筑保温砂浆硬化后在其表面涂抹聚合物抹面抗裂砂浆，铺设耐碱玻纤网格布，用铁抹子将耐碱玻纤网格布压入抗裂砂浆中，聚合物抹面抗裂砂浆涂刮总厚度为34mm，以完全包裹住网格布为准，使其具备较好防渗抗裂性能。同步对后续装饰工程形成较好界面层，增强装饰装修效果。4）各层阴角、阳角以及门窗洞口角各部用玻纤网格布搭接增强。5）外装饰：SY相变蓄热建筑保温砂浆属于柔性涂层，因此禁止在其表面进行刚性涂层施工。其装饰可以按照设计规定进行涂料装饰、贴瓷砖、干挂石材等，但与其配套使用涂料必要是弹性涂料和柔性耐水腻子，专用面砖粘结砂浆等，以保证施工工程质量。6. 材料设备6.1耐碱网格布性能应符合规定项 目单 位指 标外观合格长度、宽度m100、0.91.2网孔中心距普通型mm44加强型66单位面积质量普通型g/m2160加强型500断裂强力（经纬向）普通型N/50 mm1250加强型3000耐碱强力保存率（经纬向）%90断裂伸长率%5涂塑量普通型g/m220加强型玻璃成分%符合JC 719规定，其中ZrO214.5，TiO26%0.56.2施工机具6.2.1脚手架体系：也可采用吊篮脚手架，作业前务必调试安全可靠后方可运营。6.2.2 350卧式砂浆搅拌机或手提电动搅拌器，垂直运送机械，水平运送机械。6.2.3惯用抹灰工具：2.5m大杠、1.5中杠、线坠、方尺、托灰板、铁抹子、木抹子、小压子、塑料抹子、阴阳角抹子。6.2.4惯用测量工具：经纬仪、放线工具、2m靠尺杠、八字靠尺、方口靠尺。7.质量控制质量规定同普通抹灰。按照“普通抹灰容许偏差和检查办法”原则进行质量验收评估。执行GB50210-建筑装饰装工程质量验收规范。 8.安全办法同普通抹灰安全注意事项同样，均应严格执行建筑工程关于安全施工规程及规定。遇屋面、立面抹灰施工应注意高处作业安全防护；地下工程施工注意构造支护稳固；机械运转应注意其安全操作规程。9.环保办法9.1加强对环保教诲与监督1）加强对现场人员培训与教诲，提高现场人员环保意识，对所有也许对环境产生影响人员进行相应培训。2）加强信息交流与传送，实行有力监督。3）加强文献控制，不断理解关于环保知识与法律法规。4）监测和测量：组织关于人员，通过定期或不定期安全文明施工大检查来贯彻环境管理执行状况，对环境管理体系运营实行监督检查。9.2 大气污染控制办法1）施工现场防扬尘办法： 施工垃圾使用封闭专用垃圾道或采用容器吊运，禁止随意凌空抛散导致扬尘。施工垃圾要及时清运，清运前，要适量洒水减少扬尘；露天存储时要严密苫盖，运送和卸运时防止遗洒飞扬，以减少扬尘；施工现场要制定洒水降尘制度，配备专用洒水设备及指定专人负责，在易产生扬尘季节，施工场地采用洒水降尘。9.3 固体废弃物控制办法1)不可用建筑垃圾应设立垃圾池存储，稀料类垃圾应采用桶类容器存储；可运用建筑垃圾分类存储并按规定存储。2)建筑垃圾在施工现场内装卸运送时，应用水喷洒，卸到堆放场地后及时覆盖或用水喷洒，以防扬尘。9.4水污染控制办法禁止将有毒有害废弃物用作土方回填，以免污染地下水和环境。9.5 噪声污染控制办法1）人为噪声控制办法。施工现场倡导文明施工，建立健全控制人为噪声管理制度，尽量减少人为大声喧哗，增强全体施工人员防噪声扰民自觉意识。2）尽量选用低噪声或备有消声降噪设备施工机械。施工现场强噪声机械（如搅拌机、电锯、电刨、砂轮机等）设立封闭机械棚，以减少强噪声扩散。 10.效益分析1）1吨相变材料可完毕120130m2 墙面保温施工面积，大大减少了运送，仓储费用。2）SY相变蓄热建筑保温每立方售价9501000元/m3，价格合理。3）采用该技术，不用对保温分项工程进行分包，现场抹灰工人即可进行施工，材料自己采购，不需其她专业设备，且材料费用低廉，施工环境规定宽松，操作简易，不需此外劳动保护。11.应用实例11.1实例一山西大医院工程外墙保温采用 “SY相变蓄热建筑保温砂浆，外墙面积为0m2。设计规定：弹性外墙涂料两道；一道硅橡胶弹性底漆；厚柔性防水腻子一道；抹聚合物抗裂砂浆、铺设耐碱网格布；30mm相变保温材料；5厚1:3水泥砂浆拉毛；刷建筑胶素水泥浆一遍，配合比为建筑胶：水=1:4施工完毕后未浮现掉皮、脱落等现象，保温效果良好。 11.2实例二太原市“幸福家园”社区二十五幢住宅楼外墙采用“SY相变蓄热建筑保温砂浆”，外墙面积为60000 m2。设计规定：弹性外墙涂料两道；一道硅橡胶弹性底漆；2厚柔性防水腻子一道；抹聚合物抗裂砂浆、铺设耐碱网格布；25mm相变保温材料；该外墙施工于6月份竣工，至今未发现任何质量问题，保温效果良好。11.3附件11.3.1附件一社会效益和经济效益证明社会效益分析：相变节能保温材料，引入了相变蓄能机理，通过材料相变熔化吸热，凝结放热，能有效充分地运用自然能，使能源得到二次运用，节能效果良好。经国家权威部门检测3.8cm厚相变保温材料优于5cm厚挤塑板保温性能 。应用于建筑维护构造保温隔热，提高了居住舒服度，同步又具备隔声、节能、环保等综合优势，为建筑节能提供新可靠途径，是建筑节能领域又一次革命。经济效益分析：（1）一吨相变材料可完毕120130m2 墙面保温施工面积，大大减少了运送，仓储费用。（2）SY相变蓄热建筑保温售价9501000元/m3，价格合理。（3）采用该技术，不用对保温分项工程进行分包，现场抹灰工人即可进行施工，材料自己采购，不需其她专业设备，施工环境规定宽松，操作简易。山西大医院工程外墙面积0 m2，施工工期30天，不空不裂，验收各项指标满足设计功能规定。与老式挤塑板保温相比，工期缩短10天，价格每平方米省20元，共计节约资金400000元。11.3.2附件二
