干货：大有门道！社区出入口8种设立及改造方案分享

洋房、别墅、公寓等各种业态出入口应当如何设计出入口？人行出入口和车行出入口数量应当如何配备？看龙湖经验总结！
1、独立人行出入口；2、独立车行出入口；3、人车并行出入口-单岗出入口；4、人车并行出入口-双岗出入口；5、人车并行+非机动车出入口；6、车行+非机动车出入口；7、人行+非机动车出入口；8、单栋楼栋面向园区外出入口。岗亭配备...
▌出入口配备原则1、出入口数量配备①住宅社区人行出入口设立计算公式：n=（a*b）/c“n”为社区出入口数量“a”为社区居住人数（户数*3.5人/户）
“b”为高峰期出行系数0.3
“c”为人行道闸通行量：1200人/小时
形成独立围合封闭社区出入口≥2个，依照公式计算＜2个时，其中1个按消防应急出入口设立。出入口距住宅最远距离不大于600米。
②住宅社区车行对外出入口设立计算公式：m=（j*k）/e“m”为住宅社区车行对外出入口数量
“j”为车位数量
“k”为住宅高峰期出行系数0.5

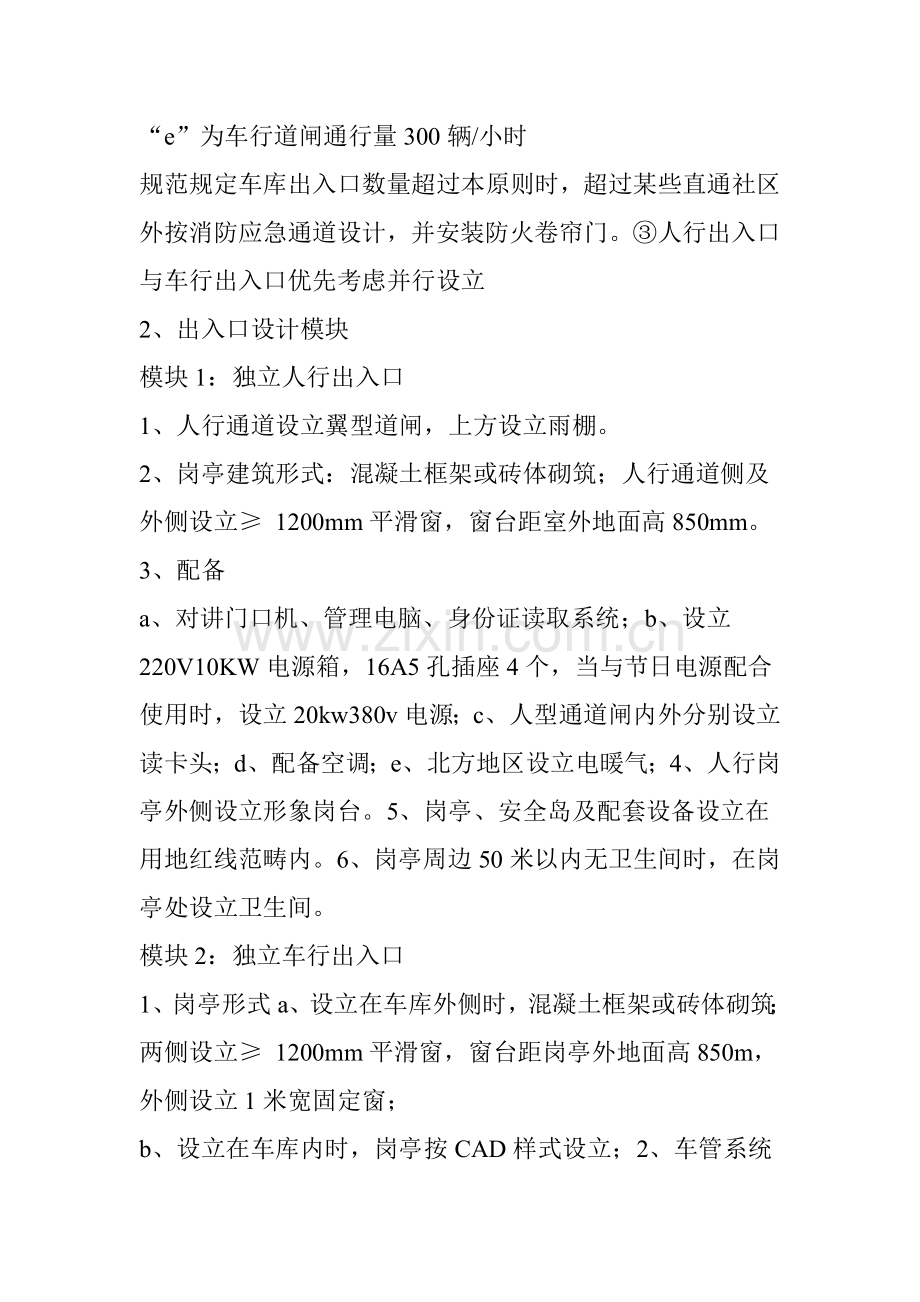

“e”为车行道闸通行量300辆/小时
规范规定车库出入口数量超过本原则时，超过某些直通社区外按消防应急通道设计，并安装防火卷帘门。③人行出入口与车行出入口优先考虑并行设立
2、出入口设计模块
模块1：独立人行出入口
1、人行通道设立翼型道闸，上方设立雨棚。
2、岗亭建筑形式：混凝土框架或砖体砌筑；人行通道侧及外侧设立≥ 1200mm平滑窗，窗台距室外地面高850mm。
3、配备
a、对讲门口机、管理电脑、身份证读取系统；b、设立220V10KW电源箱，16A5孔插座4个，当与节日电源配合使用时，设立20kw380v电源；c、人型通道闸内外分别设立读卡头；d、配备空调；e、北方地区设立电暖气；4、人行岗亭外侧设立形象岗台。5、岗亭、安全岛及配套设备设立在用地红线范畴内。6、岗亭周边50米以内无卫生间时，在岗亭处设立卫生间。
模块2：独立车行出入口
1、岗亭形式a、设立在车库外侧时，混凝土框架或砖体砌筑；两侧设立≥ 1200mm平滑窗，窗台距岗亭外地面高850m，外侧设立1米宽固定窗；
b、设立在车库内时，岗亭按CAD样式设立；2、车管系统读卡器设立在岗亭窗两侧。3、岗亭配备
a、对讲门口机副机、车管系统主机、220V5KW电源箱、16A5孔插座4个；
b、配备空调；
c、北方地区设立电暖气。模块3：人车并行出入口-单岗出入口
1、人行及车行出入通道设立铁门，人行通道铁门安装闭门器，内外设立读卡器，人行通道上方设立雨棚
2、岗亭建筑形式：混凝土框架或砖体砌筑；人行通道侧1200mm宽平滑窗，窗台距岗亭外地面地面高850mm，外侧窗宽≥1000mm。
3、岗亭内配备
a、对讲门口机、车管系统主机、身份证读取系统；
b、设立220V10KW电源箱，16A5孔插座4个，当与节日电源配合使用时，设立20kw380v电源；
c、配备分体空调、北方地区设立电暖气；
d、岗亭对设立讲门口机；4、人行岗亭外侧设立形象岗台。5、岗亭、安全岛及配套设备设立在用地红线范畴内。
6、出入口周边50米以内无卫生间时，在岗亭处增设卫生间。模块4：人车并行出入口-双岗出入口
1、人行通道设立人行翼闸，人行通道上方设立雨棚。
2、岗亭建筑形式：混凝土框架或砖体砌筑；人行通道侧及车行岗两外侧1200mm宽平滑窗，窗台距地面高900mm，外侧窗宽≥1000mm。3、配备a、车管岗亭:对讲门口机副机、车管系统主机、220V5KW电源箱、16A5孔插座4个；
b、人行岗亭:设立220V5KW电源箱，16A5孔插座4个，当与节日电源配合使用时，设立20kw380v电源；身份证读取系统；
c、人行通道闸读卡头设立见图示，人行岗亭内设立开闸按钮；
d、人行岗亭与车管岗亭配备空调、北方地区配备电暖气；
e、设立对讲门口机，安装在人行岗亭内；
4、人行岗亭外侧设立形象岗台。
5、岗亭、安全岛及配套设备设立在用地红线范畴内。
6、岗亭周边50米以内无卫生间时，在岗亭处设立卫生间。模块5：人车并行+非机动车出入口
1、人行通道设立翼型通道闸；非机动车道设立一字型通道闸；上方设立雨棚非机动车道与人行道标线或硬铺不同材质区别。2、岗亭建筑形式：混凝土框架或砖体砌筑；人行通道侧及车行岗两外侧1200mm宽平滑窗，窗台距岗亭外地面高850mm，外侧窗宽≥1000mm。3、配备a、车管岗亭：对讲门口机副机、车管系统主机、220V5KW电源箱、16A5孔插座4个；
b、人行岗亭：设立220V5KW电源箱，16A5孔插座3个，当与节日电源配合使用时，设立20kw380v电源；身份证读取系统；
c、通道闸读卡头设立见图示，人行岗亭内设立开闸按钮；
d、人行岗亭与车管岗亭配备空调、北方地区配备电暖气；
e、设立对讲门口机，安装在人行岗亭内；4、人行岗亭外侧设立形象岗台。5、岗亭、安全岛及配套设备设立在用地红线范畴内。
6、出入口周边50米以内无卫生间时，在岗亭处设立卫生间。模块6：车行+非机动车出入口
1、非机动车道设立一字型通道闸；上方设立雨棚。2、岗亭形式
a、设立在车库外侧时，混凝土框架或砖体砌筑；两侧及外侧设立≥ 1200mm平滑窗，窗台距岗亭外地面高850m；
b、设立在车库内时，岗亭按模块2CAD样式设立。3、配备a、车管岗亭：对讲门口机副机、车管系统主机、220V5KW电源箱、16A5孔插座4个；
b、非机动车道闸：内外分别设立读卡头（见图示），车管岗亭内设立非机动车开闸按钮；
c、配备空调；d、北方地区设立电暖气。4、岗亭、安全岛及配套设备设立在用地红线范畴内。
5、出入口周边50米以内无卫生间时，在岗亭处设立卫生间。模块7：人行+非机动车出入口
1、人行通道设立翼型通道闸；非机动车道设立一字型通道闸；上方设立雨棚。2、岗亭建筑形式：混凝土框架或砖体砌筑；人行通道侧及车行岗两外侧1200mm宽平滑窗，窗台距岗亭外地面高850mm，外侧窗宽≥1000mm。3、配备a、对讲门口机、管理电脑、身份证读取系统；b、设立220V10KW电源箱，16A5孔插座4个，当与节日电源配合使用时，设立20kw380v电源；c、内外分别设立读卡头；
d、配备空调；
e、北方地区设立电暖气。
4、人行岗亭外侧设立形象岗台。
5、岗亭、安全岛及配套设备设立在用地红线范畴内。
6、岗亭周边50米以内无卫生间时，在岗亭处设立卫生间。模块8：单栋楼栋面向园区外出入口
1、单元大堂及车库层单元门口设立可视对讲门口机。2、大堂及车库进入消防通道门设立门禁，消防状态下自动切换；其她楼层消防通道门设立满足消防规定门禁或单向消防锁。
3、电梯设立电梯刷卡系统，首层及车库层进时刷卡选层，楼层出时刷卡可选层，否侧只能呼首层及车库层，刷卡系统与大堂门口机、户内对讲集成，一卡通。4、首层住宅窗设立窗磁报警器。▌人行通道闸设立参数及技术指标
1、人行通道闸设立参数及技术指标(参照深圳富士产品）
（1）读卡某些接入社区门禁系统，门禁卡与车管卡实现一卡通；（2）出入口人流量不不不大于4000人/天时配备两通道双向进出通道闸为宜，以此类推；
（3）通道闸重要参数:通行速度：30人/分钟；驱动电机：DC24V无刷电机；
材 质：厚度不低于2mm不锈钢；
环境温度：室外防水型，-30℃－70℃（北方地区选用超低温环境使用设备）；
通 道 宽：550mm－650mm，满足关闭后间隙不大于110mm；
单机尺寸：参照深圳富士为L1400mm*W280mm*H950mm；
语音提示：提示刷卡和刷卡成功；
开关控制：进出刷卡，岗亭设立手动开闸按钮；
防 尾 随：6对以上红外电眼防止尾随。（4）安装规定：双通道翼闸安装规定人行道路宽度不不大于mm，但安装后两外侧距建筑物和其她物体不不不大于50mm。
与车道相连处不锈钢栏杆或绿篱分隔。
安装区域上方有遮雨板。
a.传播线路“其系统构造为TCP/IP+总线。
b.故障率规定：每月每个通道闸故障率少于2次。
c.使用导示：含进出方向、刷卡区域、使用须知等导示内容。2.非机动车通道闸设立参数及技术指标(参照深圳富士产品）
（1）读卡某些接入社区门禁系统，门禁卡与车管卡实现一卡通；
（2）每个出入口配备一种通道；
（3）通道闸重要参数:开关闸速度：不大于1秒/次；驱动电机：DC24V无刷电机；
材 质：厚度不低于2mm不锈钢；
环境温度：室外防水型，-30℃－70℃ （北方地区选用超低温环境使用设备）；
通 道 宽：不低于1100mm，满足关闭后间隙不大于110mm；
单机尺寸：参照深圳富士为L1400mm*W160mm*H950mm；
语音提示：提示刷卡和刷卡成功；
开关控制：进出刷卡，岗亭设立手动开闸按钮；
防 尾 随:6对以上红外电眼防止尾随。（4）安装规定：独立设非机动车道与人行道，非机动车道不低于1200mm，通道闸安装区域规定道路宽度不不大于1500mm；
与车行道相连处不锈钢栏杆或绿篱分隔，与人行道标线或铺装材质区别；安装区域上方有遮雨板。a.传播线路：其系统构造为TCP/IP+总线。
b.故障率规定：每月每个通道闸故障率少于2次
c.使用导示：含进出方向、刷卡区域、使用须知等导示内容。
