上海中环线邯郸路地道工程

主体结构局部渗漏、湿渍处理方案

中铁十九局集团
上海中环线邯郸路地道工程项目部
二OO五年三月二十八日

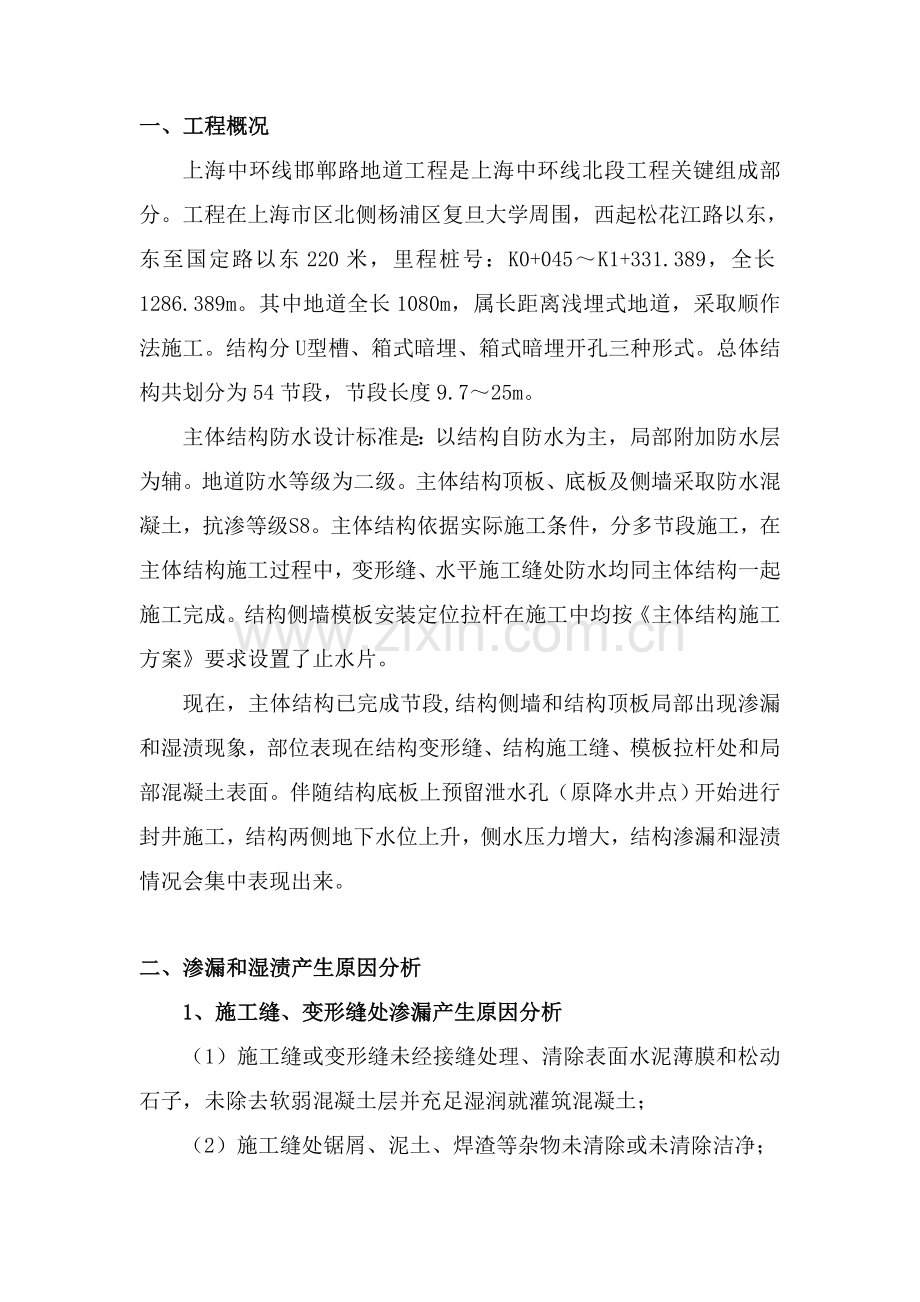

一、工程概况
上海中环线邯郸路地道工程是上海中环线北段工程关键组成部分。工程在上海市区北侧杨浦区复旦大学周围，西起松花江路以东，东至国定路以东220米，里程桩号：K0+045～K1+331.389，全长1286.389m。其中地道全长1080m，属长距离浅埋式地道，采取顺作法施工。结构分U 型槽、箱式暗埋、箱式暗埋开孔三种形式。总体结构共划分为54节段，节段长度9.7～25m。
主体结构防水设计标准是：以结构自防水为主，局部附加防水层为辅。地道防水等级为二级。主体结构顶板、底板及侧墙采取防水混凝土，抗渗等级S8。主体结构依据实际施工条件，分多节段施工，在主体结构施工过程中，变形缝、水平施工缝处防水均同主体结构一起施工完成。结构侧墙模板安装定位拉杆在施工中均按《主体结构施工方案》要求设置了止水片。
现在，主体结构已完成节段,结构侧墙和结构顶板局部出现渗漏和湿渍现象，部位表现在结构变形缝、结构施工缝、模板拉杆处和局部混凝土表面。伴随结构底板上预留泄水孔（原降水井点）开始进行封井施工，结构两侧地下水位上升，侧水压力增大，结构渗漏和湿渍情况会集中表现出来。

二、渗漏和湿渍产生原因分析
1、施工缝、变形缝处渗漏产生原因分析
（1）施工缝或变形缝未经接缝处理、清除表面水泥薄膜和松动石子，未除去软弱混凝土层并充足湿润就灌筑混凝土；
（2）施工缝处锯屑、泥土、焊渣等杂物未清除或未清除洁净；
（3）混疑土浇灌未水平分层，高度过大，造成混凝土离析；
（4）底层交接处未灌接缝砂浆层，接缝处混凝土振捣不密实。
（5）施工缝、变形缝处止水带、止水条等防水设施设置不规范；
2、模板拉杆处渗漏分析
止水片未设置或设置不规范。
3、侧墙局部湿渍原因分析
（1）在钢筋较密部位或预留孔洞和埋件处，混凝上下料被搁住，未振捣就继续浇筑上层混凝土；
（2）局部混凝土离析，砂浆分离，石子成堆，严重跑浆，又未进行振捣；
（3）混凝土一次下料过多，过厚，下料过高，振捣器振动不到，形成松散孔洞；
（4）混凝土内掉入器具、木块、泥块等杂物，混凝土被卡住。

三、处理方案及方法
（一）、材料：
1、速凝水泥
速凝水泥是以双块水泥为主掺有一定量水泥外渗剂组成，施工时可采取净浆水灰比为0.38～0.42；凝固速度为2～3min，5min后强度已达5～6Mpa，并含有膨胀性能，膨胀率为0.04～0.05%速凝水泥浆不宜龟裂，和混凝土粘结强度很好。
2、TZS水溶性聚氨酯堵漏剂
该材料是单液型注浆材料，施工工艺简单，不需要加入其它外加剂。该材料能和混凝土裂缝中水混溶乳化并进行化学反应，边发泡，边膨胀，边渗透，边凝固，固结后聚氨酯材料和混凝土裂缝浑然一体，达成止水堵漏目标；此浆液黏度小，无颗粒，渗透系数大，它不仅可对裂缝进行充填，也可渗透裂缝周围毛细孔中和混凝土有较大粘结力（粘结强度＞0.8Mpa）；而且此材料还能够依据需要可调整浆液配比，使浆液固结体成为一弹性体，使之适应结构变形需要所能承受较大水压力。浆液和水聚合反应形成聚合体在水中浸泡对人体无害，对水质无污染。
（二）施工方法
1、墙体裂缝处理
（1）凿缝、钻孔、埋管及注浆管
沿墙裂缝外侧凿成深约10～14cm、宽约2～3cm槽。在槽内侧埋设尼龙管（或其它材料），在槽两端（1米左右）埋入注浆管（栓）；在注浆管埋设完成后用速凝水泥将槽及注浆管封闭。
（2）注浆
待水泥凝固后，开始注水溶性聚氨酯材料浆。注浆采取压力注浆法。注浆时，将浆液由混凝土结构体内部注入，依靠浆液膨胀本身力量慢慢将注浆材料推进至裂缝。
注浆压力：＞=0.2Mpa
注浆流量：0.5kg/min
浆液损失系数：1.20
注浆时，当出气孔出浆后将出气孔封闭，然后进行屏浆，使裂缝充满浆液，由内外同时扩散，从而达成全方面堵水止水效果。
（3）封孔
待注浆材料固化后，将注浆管（栓）拔出，并用双快水泥封闭注浆孔。
2、漏水点处理
（1）钻孔、埋注浆栓
在漏水点外侧（任意一侧）钻孔，钻孔距离漏水点3cm~4cm左右，钻孔深度为10cm左右，孔深应和漏水点相交，随即埋入注浆栓。
（2）注浆（一样体裂缝处理）
（3）封孔（一样体裂缝处理）
3、穿样钢筋处漏水点处理
（1）对穿墙钢筋漏水点应先在钢筋四面凿除混凝土，形成直径3～5cm左右，深10cm左右孔。
（2）将穿墙钢筋割除约3～4cm左右
（3）埋入注浆栓
（4）注浆（同墙体裂缝处理）
（5）封孔（同墙体裂缝处理）

四、施工组织
此渗漏、湿渍处理施工伴随主体结构施工进度进行，为后序结构内部装饰、装修发明有利条件。组织成立专职渗漏、湿渍处理小分队，快速组织施工。
小分队技术责任人：付伟
小分队现场责任人：恽红军
小分队材料员：恽红伟
小分队安全员：恽红军
侧墙高处渗漏、湿渍处理现场采取碗扣支架搭设作业平台，平台上铺设竹胶板。

五、质量和文明施工
严格根据防水质量要求做好渗漏、湿渍处理工作每一道步骤。进入施工现场，搞好文明施工。
