煤业公司带压开采下组煤综合防治水方案样本.doc

铁新煤业
带压开采下组煤
综合防治水方案

编　　制：

生产矿长：

安全矿长：

机电矿长：

总工程师：

矿　　长：

能源企业总工程师：

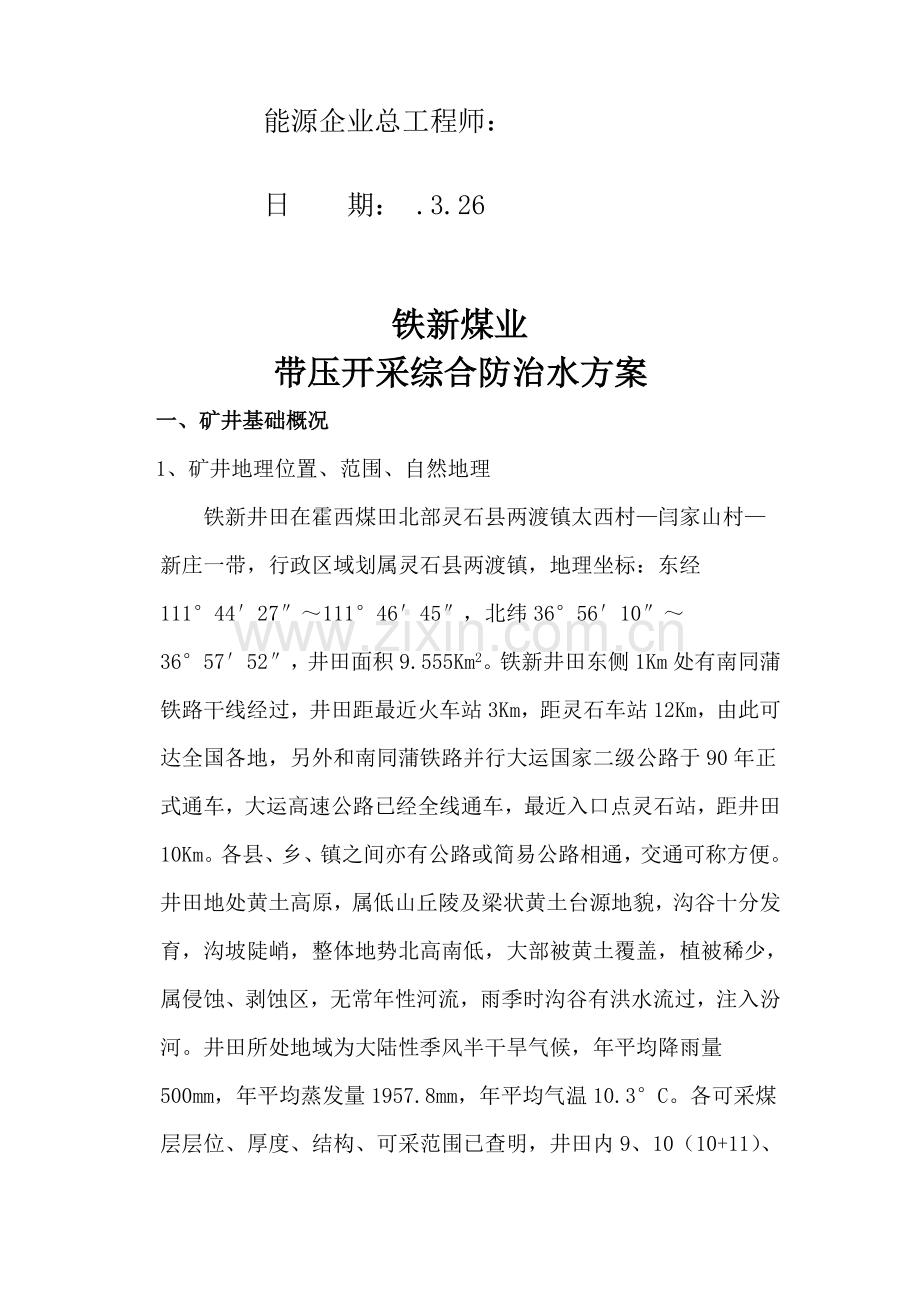

日 期： .3.26

铁新煤业
带压开采综合防治水方案
一、矿井基础概况
1、矿井地理位置、范围、自然地理
铁新井田在霍西煤田北部灵石县两渡镇太西村—闫家山村—新庄一带，行政区域划属灵石县两渡镇，地理坐标：东经111°44′27″～111°46′45″，北纬36°56′10″～36°57′52″，井田面积9.555Km2。铁新井田东侧1Km处有南同蒲铁路干线经过，井田距最近火车站3Km，距灵石车站12Km，由此可达全国各地，另外和南同蒲铁路并行大运国家二级公路于90年正式通车，大运高速公路已经全线通车，最近入口点灵石站，距井田10Km。各县、乡、镇之间亦有公路或简易公路相通，交通可称方便。井田地处黄土高原，属低山丘陵及梁状黄土台源地貌，沟谷十分发育，沟坡陡峭，整体地势北高南低，大部被黄土覆盖，植被稀少，属侵蚀、剥蚀区，无常年性河流，雨季时沟谷有洪水流过，注入汾河。井田所处地域为大陆性季风半干旱气候，年平均降雨量500mm，年平均蒸发量1957.8mm，年平均气温10.3°C。各可采煤层层位、厚度、结构、可采范围已查明，井田内9、10（10+11）、11号煤层属关键可采稳定煤层，1、2、3、5号煤层属局部可采不稳定煤层。各可采煤层煤质特征和改变规律已查明，煤类已确定。其中，1、3号煤为焦煤，2、5号煤以焦煤为主，局部为肥煤，9号煤为焦煤，10（10+11）、11号煤以焦煤为主，局部为瘦煤。
2、矿井开采水平、开拓、开采方法、采煤方法
矿井设计两个水平：矿井水平+470，井底车场在9煤层位，在+555增设辅助水平（2煤层位）开拓方法为斜井开拓方法，采煤方法为走向长壁式全部跨落法。采煤工艺关键为高级普采和薄煤层综采机组。
二、矿井水文地质基础情况
1、井田含水层分布、厚度、岩性组合发育情况及改变规律

井田内有三种类型含水层即：第四系全新统孔隙含水层、砂岩裂隙含水层、石灰岩岩溶裂隙含水层。
① 第四系孔隙含水层
分布于较大沟谷中，含水层关键为砂、砂砾、卵石层，通常呈条带状分布，含孔隙水和地表水系及大气降水关系亲密。
② 砂岩裂隙含水层
井田内二叠系砂岩含水层较多，但对煤层开采有影响关键为K8砂岩至1号煤顶板砂岩，是开采1号煤直接充水含水层。该层段砂岩以中、细粒砂岩为主，裂隙不发育。据T8号孔及曹村井田20-3号孔、井田东南侧崔家沟井田崔2-1、崔2-4号孔、河溪沟井田河101号孔抽水试验，单位涌水量0.000024～0.0144L/s.m，渗透系数为0.000169～0.0326m/d，水位标高+674.20～+796.96m。
③ 石灰岩岩溶裂隙含水层
a、太原组石灰岩岩溶裂隙含水层
K4石灰岩含水层是7号煤间接顶板，为直接充水含水层。厚度3.50～7.00m，平均5.71m，岩性为生物屑泥晶灰岩。
K3石灰岩含水层是8号煤直接顶板，7号煤间接顶板，为直接充水含水层，厚度3.63～7.88m，平均5.20m，岩性为生物屑泥晶灰岩。
K2石灰岩含水层是9号煤直接顶板，为直接充水含水层，厚度6.06～11.62m，平均8.56m。为生物屑泥晶灰岩，中、上部含有隧石结核或透镜体，局部溶孔及裂隙发育。
本组关键含水层为上述 K2、K3、K4石灰岩，含溶蚀裂隙水，富水性弱。据T8号孔及曹村井田18-2、20-3、24-l号孔、崔家沟井田崔2-1号孔、河溪沟井田河101、河2-2号钻孔抽水试验，单位涌水量0.000088～0.326L／s·m，渗透系数为0.00031～3.299m/d，水位标高+544.57～+728.58m。据简易水文观察，除T8号孔外，其它钻孔遇K2、K3、K4因石灰岩全部有不一样程度漏水现象。
2、井田隔水层分布厚度、岩性组合及改变规律
井田内各含水层之间有良好隔水层，当隔水层完整性、连续性未被破坏时，完全能够隔离上下含水层之间水力联络。
石炭、二叠系含水层之间隔水层，由泥岩、砂质泥岩、粉砂岩及不稳定簿层砂岩组成，厚度大。从岩性厚度分析，完全能够阻隔各含水层之间水力联络。
10（10+11）、11号煤～中奥陶系顶面隔水层段，为太原组底部岩层和本溪组岩层，由泥岩、砂质泥岩、粉砂岩、簿层砂岩及石灰岩、铝土泥岩组成，厚度27.40～28.80m，平均28.33m，组成太原组含水层和峰峰组含水层间隔水层。
峰峰组一段隔水层段，由泥灰岩、角砾状泥灰岩、石膏等组成，据邻区资料，该隔水层能起到良好隔水作用。
3、充水原因分析
开采上组煤时，矿井充水原因为其上覆砂岩裂隙水。但该含水层段裂隙不发育，补给条件差，地下水以静储量为主，矿井开采早期涌水量稍大，中期伴随开采时间延续，矿井涌水量有逐步减小趋势。
开采 9、10（10+11）、11号煤层时矿井充水原因关键为太原组K2石灰岩地下水，其次为K3、K4灰岩，K2石灰岩岩溶裂隙发育和富水性在平面上分布含有不均匀性，但补给条件较差，所以通常对煤矿开采不会造成很大威胁。奥灰水位标高 +544～+554m， 10（10+11）、11号煤层底板标高+350～+500m，奥灰至10（10+11）、11号煤层隔水层厚度28m左右，据计算，奥灰水对10（10+11）、11号煤层突水系数0.03～0.11MPa/m，小于正常地段临界突水系数0.15 MPa/m，井田北、东、南（S2背斜两翼）突水系数大于结构破坏地段临界突水系数0.06MPa/m。井田地质结构简单，仅在井田南部有两条小规模断层，均为地表所见，没有资料证实是否对煤层有影响，但井田南部突水系数达0.11MPa/m，开采9、10（10+11）、11号煤层时要预防突水事故发生。
4、断层导(含)水性
井田地质结构复杂。N902综采工作面顺槽掘进时揭露超10m以上断层2条；6月份三维物探探明全区断层52条，全部是正断层。按落差大小划分，其中落差大于10米断层11条，落差5～10m断层16条，落差小于5m断层25条；按可靠程度划分，可靠断层29条，较可靠断层19条，控制程度较差断层4条。
5、钻孔漏水和封孔质量
勘探施工时未施工封孔检验钻孔，封孔质量不明朗，所以，在回采掘进遇钻孔前要先探后回采或留设防水煤柱。
6、邻近生产矿井及水文地质情况
本井田北侧高阳煤矿、水峪煤矿，富水系数为1.20～2m3/t。据调查，井田内原铁新煤矿，开采2号煤层，生产规模6万t/a，矿井涌水量60m3/d，富水系数 0.4m3/t；井田北邻大佛寺煤矿，开采9、10号煤层，生产规模21万t/a，矿井涌水量1440m3/d，富水系数 2.5m3/t。
7、矿井涌水量估计
综合考虑本井田水文地质条件，此次估算富水系数采取1～2m3/t，本矿设计生产能力60万t/a，估算矿井涌水量为70～140m3/h。我矿现在以100 m3/h作为矿井正常涌水量，以140 m3/h作为矿井最大涌水量。
8、地面洪水等水患威胁
井田水系属汾河水系，井田内无常年性河流，仅在雨季时井田呈南北向大沟谷才有洪水流过，最终注入汾河。
9、水害类型及导水通道分析
（1）、矿井可能水害类型分析
依据矿井水文地质情况，矿井可能水害类型关键为：采空区老塘水、K2石灰岩裂隙含水和在下组煤底板奥灰水水害。
（2）、突水水源和地下水导水通道分析
突水水源关键为封闭不良钻孔突水和老空区突水。
地下水导水通道为封闭不良钻孔和工作面回采后引发上覆岩层移动、冒落、地面沉降而产生裂隙。
10、水文观察井获取资料
5月施工了水文观察井，施工该井关键目标是对奥陶系中统峰峰组含水岩组进行水文地质抽水试验，以获取峰峰组含水岩组水位、流量、水质、渗透性等水文地质参数，为煤矿开采提供相关水文地质资料。
①钻遇地层情况
依据钻探揭露，由上至下分组叙述以下：
A、0～18.20m，回填土
关键由粉土、砂岩、泥岩组成，结构疏松、杂乱，岩块大小不一，呈棱角状。厚度为18.20m。
B、18.20～102.64m，二迭系上统上石盒子组(P2s)
岩性关键为灰绿色细～粉砂岩，灰绿色间杂褐红色泥岩，底部为灰绿色细砂岩。厚度为84.44m。
C、102.64～203.45m，二迭系下统下石盒子组(P1x)
岩性关键为灰绿间杂褐红色、灰色泥岩，灰绿色、灰色细～中砂岩，灰绿色、深灰色砂质泥岩，底部为灰色中粒砂岩，该层上部含有泥岩团块。厚度为100.81m。
D、203.45～269.00m，二迭系下统山西组(P1s)
岩性关键为灰黑、灰色砂质泥岩，浅灰色、灰色细粒砂岩，灰黑色、深灰色泥岩，且夹有薄煤线。厚度为65.55m。
E、269.00～328.50m，石炭系上统太原组(C3t)
岩性关键为黑灰色泥岩、砂质泥岩，黑灰色、褐灰色石灰岩及煤层。厚度为59.50m。
F、328.50～343.00m，石炭系中统本溪组(C2b)
岩性关键为灰黑色泥岩、深灰色灰岩、灰色铝土质粘土岩。厚度为14.50m。
G、343.00～519.10m，奥陶系中统峰峰组(O2f)
岩性上部关键为深灰色、浅灰褐色厚层石灰岩，夹薄层青灰色白云质灰岩和灰色泥灰岩、泥质灰岩；下部为浅灰色、灰色泥灰岩，中间夹有一层灰褐色石灰岩。厚度为176.10m。
②抽水试验
该孔在穿过奥陶系中统峰峰组地层至519.48m停止钻进，对349.40～519.48m试段进行了抽水试验。7月3日～7月6日进行稳定水位观察，7月7日进行洗井，7月8日～7月10日进行抽水试验和恢复水位观察。采取稳定流抽水试验，共进行3次水位降深，连续累计抽水时间41.5小时，抽水设备为250QJ32—320深水用泵，电机功率为55千瓦，水泵下入深度为280.23m。在抽水过程中，严格按相关抽水规程进行，测量正确、统计清楚、质量可靠。水文地质参数计算见下表。
选择公式：

式中：K—含水层渗透系数(m/d)
R—影响半径(m)
Q—钻孔涌水量(m3/d)
M—含水层厚度(m)
S—水位降深(m)
r—钻孔半径(m)
水文地质参数计算表
试
段
深
度
降深次数
抽水延续时间
抽水稳定时间
静止水位
含水层厚度
钻孔半径
水位降深
钻孔涌水量
单位
涌水量
影响半径
渗透系数
平均渗透系数
时分
时分

(m)
M
(m)
r
(m)
S
(m)
Q
(m3/d)
q
(l/s·m)
R
(m)
K
(m/d)

(m/d)
349.40～
519.48
1
24:30
10:00
232.60
108.40
0.15
8.92
810.00
1.051
81.70
0.839
0.859
2
10:00
2:30
232.60
108.40
0.15
5.20
542.51
1.208
48.90
0.885
3
10:00
9:00
232.60
108.40
0.15
3.05
338.86
1.286
28.17
0.853
抽水Q·S—f(t)历时曲线和Q—f(s)曲线见下图
Q·S—f(t)历时曲线

Q—f(s)曲线

③结论
奥陶系中统峰峰组含水岩组岩溶水水位埋深232.60m；
含水岩组累计厚度108.40m，平均渗透系数0.859m/d；
峰峰组岩溶水水质类型为SO4·HCO3—Ca·Mg型。
三、矿井涌水量估计及奥灰水危害程度分析
依据建井地质汇报，估计矿井正常涌水量为100m3/h，最大涌水量140m3/h。矿井实测涌水量为71～110m3/h，中央水仓有效容积1500 m3，配有3台型号为MD280-43×9水泵，分别为工作水泵、备用水泵、检修水泵，每台水泵排水能力均为280m3/h，符合《煤矿安全规程》要求。
据计算，奥灰水对9、10号煤层突水系数0.03～0.11MPa/m，小于正常地段临界0.15 MPa/m，井田北、东、南(S2背斜两翼)突水系数大于结构破坏地段临界突水系数0.06 MPa/m，井田南部突水系数达0.11 MPa/m，开采9、10号煤层时，有突水危险，必需加以预防。
四、综合防治水方案及安全技术方法：
(一)、关键治理方法
　　严格坚持“估计预报，有掘必探，先探后掘，先治后采”探放水标准，加强水文补勘，地面施工长观孔、水文孔，井下采取钻探、物探、巷探等手段，做到立体勘探，多管齐下，综合防治。如切实必需，应对承压水疏放降压安全后再行生产。同时，必需提前形成完善延伸大巷和工作面水仓、泵房、变电所、管路及排泄水巷等防排水系统和相关设施，能力必需满足设计抗灾要求。
(二)、采取关键方法
综合以上情况，特制订铁新煤矿下组煤开采预防突水事故安全技术方法以下：
1、加强领导，提升对防范重大水灾事故认识
铁新煤矿地质结构比较复杂，经过物探后，井田内大断层不少，水文和结构条件极为复杂，即使相邻矿井均未发生突水事故，但仍存在突水危险，所以防治水工作，尤其是带压开采工作需要各级领导高度重视，相关单位要紧密配合协作，矿专门成立防治水专题领导小组，加强防治水安全费用提取、技术方法和管理制度落实落实，全方面做好矿井防治水工作。
防治水领导小组：
组 长：王次付
副组长：王伟国、董剑锋、王占国、焦旭
成 员：于建忠、方辉、刘志刚、李计太、武虎儿、吴德江、张金华、杨新岑
领导小组全方面负责铁新煤矿防治水工作。
2、深入加强地面水文地质勘查
地面物探：因为铁新煤矿相关地层、水文、结构等各项地质参数均比较少，而且众多全部是间接或推测数据，钻探资料只能以点代面，为深入查明该区域水文地质条件，研究决定在矿井井田中心区域进行地面三维地震勘探，从宏观上整体控制水文、地质规律，方便于指导地面和井下防治水方案和方法设计编制，现项目工程已于6月全部完成，并提交了铁新煤矿地面三维物探地质汇报。物探结论井田范围内无陷落柱；落差超出20米断层有四条，采掘施工靠近这四条断层30m时。
地面水文地质补勘： 3月份我矿和煤科院西安分院合作，编制了铁新煤矿防治奥灰水设计方案。9月和中国煤炭地质总局第四水文地质队签署水文地质补充勘探工程施工承包协议，协议总金额470余万元人民币，
关键任务为：
⑴调查了解井田所处郭庄泉域岩溶水系统位置、地下水补、径、排条件、地下水流场、水化学场和井田在泉域所处部位和岩溶水系统关系。
⑵调查了解泉域北部影响井田水文地质条件关键控水结构展布位置、力学性质及断层阻导水性质。
⑶结合井田以往地质及水文地质资料，基础查明井田各关键含水层（奥灰、太灰含水层）埋藏条件、岩溶裂隙发育特征、富水性、补径排条件、地下水流场、水化学特征、动态特征等。
⑷基础查明井田太灰含水层和奥灰含水层， 和奥灰峰峰组和上马家沟组含水层之间水力联络。
⑸基础查明矿井充水条件，即充水水源、充水通道及充水特征。
⑹基础查明矿井关键开采煤层顶底板岩性、结构、岩石力学性质、稳定性，和K4砂岩至奥灰顶界及奥灰峰峰组一段隔水层厚度、隔水性能及水文地质意义。
⑺结合井田已经有水文地质资料，估计上组煤和下组煤顶底板含水层涌水量及疏降水量。
⑻评价下组煤（10号煤）顶板及底板突水危险程度。
⑼进行突水危险性分区，确定安全开采范围和安全开采下限，提出有针对性防治水方法。
⑽建立井上和井下地下水观察系统。
预期结果：
（1）文字汇报
提交《山西省灵石县铁新煤矿水文地质补充勘查汇报》
（2）附图
①区域水文地质图　 　百分比尺1：100000
②矿区水文地质图 百分比尺1：10000
③矿区奥灰含水层水位等值线图 百分比尺1：10000
④奥灰顶板等高线图 百分比尺1：10000
⑤突水系数及突水危险性分区图 百分比尺1：10000
⑥地面物探综合结果图 百分比尺1：10000
⑦综合柱状图、钻孔综合柱状图
⑧水文地质剖面图
⑨单孔抽水试验综合结果图
⑩观察孔自然水位动态曲线图
⑾水文测井解释结果图
⑿关键隔水层等厚线图 百分比尺1：10000
⒀矿井充水性图 百分比尺1：10000
（3）附表
①钻孔测量结果一览表
②钻孔综合结果表
③单孔抽水试验结果表
④岩溶裂隙统计表
⑤水质全分析/同位素测试结果表
⑥岩石物理力学性质测试结果表
⑦地下水动态观察结果表
⑧水文地质调查结果统计表
⑨水文气象资料统计表
此项已于10月开工，原计划3月完成，因为天气、路况等施工条件限制，无法进行提供钻探工作必需大量供水需要，冬季被迫停工时间较长，和总工程量超预期等影响，估计5月完工。此次勘探采取电磁法和钻探结合精查勘探手段，在整个井田内共部署三个水文孔，工程量估计2100米，物探采取瞬变电磁法，工作范围以勘查钻孔部署地段为关键。关键目标是查明矿区水文地质条件、奥灰岩溶水赋存规律及突水条件，建立和完善矿区水文地质监测系统，结合矿井生产提出安全开采技术及对下组煤安全开采进行可行性分析和评价，为矿井防治水技术方法和安全开采下组煤提供技术支持。
现在工程进度：
物探方面：于二〇〇九年十月五日至二〇〇九年十月十一日，历时七天完成野外工作，瞬变电磁法完成测线16条，物理点517个。工程质量按中国煤炭行业标准《煤炭电法勘探规范》（MT/T898—）及地矿部《地面瞬变电磁法技术规范》（DZ/T0187—1997）要求实施，工程质量合格。
钻探方面：完成水文地质钻探1681米。
TX1号孔：11月8日开工，设计孔深860米，选择TSJ-1000B钻机，BW-850/50泥浆泵，完成工程量427米，已进入奥陶系峰峰组。
TX2号孔：11月6日开工，设计孔深844米，选择TSJ-1000钻机，BW-850/50泥浆泵，完成工程量564米，已进入奥陶系峰峰组130米。
TX3号孔：11月15日开工，设计孔深692米，选择TSJ-1000B钻机，BW-850/50泥浆泵，实际完成工程量690.1米，已终孔，现进行钻孔封闭工作，相关资料正在整理中。
依据钻探情况初步分析认为：奥陶系中统上马家沟组厚度在150m以上，，关键为深灰色石灰岩，夹灰色泥岩和浅灰色白云质灰岩，裂隙及小溶孔发育，富水性较强（TX3号孔抽水试验出水量45m3/h,二十四小时水位降深1.6米）。峰峰组一段关键由灰—浅灰色角砾状及厚层状石膏、泥灰岩、泥质白云岩及晶粒灰岩组成，厚90m左右，和下伏地层整合接触；二段厚60m左右，关键为深灰色粉晶石灰岩或为晶粒灰岩，下部夹薄层泥灰岩或灰质白云岩，裂隙发育，小溶洞局部发育，方解石脉充填很好，含水性较弱（TX3号孔抽水试验出水量仅0.3m3/h）。和下伏地层整合接触。
3、井下探放水工程
严格实施了“有掘必探、先探后掘”标准，全部迎头均配置了探水钻机，利用长距离坑道钻机、电法仪等手段，结合地面水文地质钻孔资料，联合探测，综合防治，消除水害威胁。
计划利用西安煤科院研发改善Ⅲ型瑞雷波仪，在掘进过程中边探边掘，关键控制巷道外侧及前方断层位置和距离，配合瞬变电磁法查明因断层使含水层间距变小造成水害隐患。
依据巷道实际揭露情况，应用瞬变电磁法，每隔200～500米，对受承压水威胁巷道底部和巷道两侧尤其外侧断层周围富含水性进行探测，再依据探测情况利用长距离探水钻机逐层进行探放。
4、井下防排水工程
关键是+470中央水仓、泵房、管网
依据初步设计确定矿井涌水量数据（140m3/h），根据规程要求和估计可能突水量建立健全矿井中央水仓、泵房、管路、变电所等防排水系统，并按设计要求配置足够防排水设施。
现在现场含有条件是：1500m3容量水仓，满足了《煤矿安全规程》按8个小时正常涌水量计算：8×100＝800 m3要求，水仓分内外两环，一环使用，一环清理。装备MD280-43×9型水泵三台，每台最大排水能力280 m3/h。发生突水事故时，能够二台水泵同时开启，矿井最大排水量能够达成560 m3/h，敷设Φ273mm二条专用排水管路经总回风巷直达地面，确保了突水时有足够抗灾能力。
投资100余万元建立了北翼轨道巷防奥灰突水排水系统，敷设Φ273mm二条专用排水管路至井底车场，排水能力超出500 m3/h确保了突水时有足够抗灾能力，此项工程已于完成，排水系统安全可靠，设备运转正常；矿井其它地点排水设备准备齐全，并有备用排水设备。
5、加强断层及矿井边界煤柱留设
相关矿井和断层防隔水煤柱留设徐州淮海工业建筑设计研究院安全专篇，有具体要求。
矿井边界煤柱按每边20m留设。
采空区边界煤柱按20m留设。
靠近物探确定断层30m时，要进行超前钻探，探水钻孔要依据设计规范要求严格进行设计和施工，然后依据现场探查实际情况，再行确定需要留设断层煤柱宽度和施工方向。
考虑到铁新煤矿水文地质条件比较复杂，所以矿井延伸和工作面设计时必需合理留设断层、边界、奥灰含水层防隔水煤柱，采掘期间严格按设计实施，做到既安全合理又尽可能降低资源损失。
6、 防治水基础技术工作方面：
（1）认真落实实施“安全第一，预防为主”方针，规范矿井防治水安全技术管理，不停加强煤矿防治水工作，由矿长负责防治水工作领导，总工程师主抓并配置专职技术人员负责防治水工作，定时专门研究，处理防治水工作中问题，检验各项防治水工程进展情况，在人力、物力、资金等方面给确保。
（2）严格落实水害防治工作各级岗位责任制、水害防治技术管理制度、水害估计预报制度和水害隐患排查治理制度等。坚持“估计预报，有疑必探，先探后掘，先治后采”标准，依据晋煤安发【】92号《相关深入加强煤矿防治水工作通知》，严格实施“有掘必探、先探后掘”防治水方法，落实“防、堵、疏、排、截”综合治理方法。
（3）加强防治水科技攻关和新技术推广工作，提升防治水工作科技水平，加强对职员防治水知识培训和教育，提升安全生产技能和综合素质。
（4）依据《矿井水文地质规程》要求，有计划、有针对性地进行矿区(井)水文地质调查、勘探和观察工作，查明矿井多种充水原因，分析研究地下水规律，为防治水工作提供技术依据，并依据生产计划安排需要，不间断地提供水情资料和年、季、月水害情况预报实现防治水隐患排查精细化管理，防治水人员从大处着眼，从小处入手，在“深、严、细、实”上下功夫，在主动做好月度隐患排查同时，还坚持周分析、周总结制度，随作业计划调整立即进行临时水害预报，下达临时水害通知单，确保防治水安全生产。
（5）矿总工程师带队，每季进行一次周围地方煤矿调查，特殊时期次数加密。搜集、调查和查对矿区范围内现正在开采小煤矿和废弃老窑情况，并在矿图上标出小煤矿和老窑井口位置、开采范围、开采年限、积水情况等。搜集了解周围矿井位置、范围、开采层位、充水情况、地质结构、采煤方法、采出煤量、隔离煤柱和和相邻矿井空间关系，并搜集系统完整采掘工程平面图及相关资料，有具体相邻煤矿调查统计，采掘工程图纸定时交换，并由对方签字统计。
（6）强化水文地质基础管理，全部防治水工程有设计，按程序审批；并建立防治水工程施工验收制度，确保防治水工程质量、矿井各类隔水煤柱留设符合相关规程、条例要求，不停完善水文地质图纸种类，采取计算机绘图，内容符合规程要求，修改立即，台帐规范化管理。
（7）工作面回采前，必需采取物探、钻探或巷探等方法查清工作面内断层、陷落柱等情况。地测部门写出专门水文地质情况汇报，经矿总工程师组织相关部门审同意后方可回采；发觉充水时，必需立即采取可靠安全方法或留设防水煤柱，不然，不得开采。
（8）每个月由总工程师组织进行一次防治水重大事故隐患排查，逐头逐面进行分析，对排查项目、资金使用、治理方法、责任单位和人员、治理时限等内容做了具体说明，严格考评落实。排查资料立即发放相关领导和部门，并有发放签字统计，做到月初有排查，中间有跟踪统计，月底有总结，项目结束有验收，实现隐患排查步骤控制，规范化、科学化管理。
（9）当矿区（井）现有水文地质资料不能满足生产建设需要时，应针对存在问题进行单项、多项或全方面水文地质补充调查工作。
（10）建立水文动态观察系统，各出水点水量、地面长观孔水位、老空积水情况等每个月观察2次，异常情况加密观察，对观察资料定时整理，依据原始统计，分别登入相关水文地质台帐，而且常常进行分析总结，掌握其改变规律，为领导决议、方案设计、估计预报提供参考依据。
（11）对中央泵房、水仓及吸水井立即进行清挖，对井下泵房防水门、配水闸门、水泵、电机开关、闸阀、管路、电缆等全部进行检修，各水平关键泵房贮备一台检修好电机和水泵，全部有具体检修、试验、清理统计。
（12）把气象预报、降水量、涌水量纳入日常工作内容，在搞好降水量统计上报。
（13）本着“安全第一，预防为主，综合管理，总体推进”方针，立足于防大讯、抗大洪、抢大险，统筹兼顾，突出关键，切实把“雨季三防”作为安全工作一项大事来抓，适时进行避水灾演练和水泵联合排水试验，深入提升矿井抗灾、避灾、防灾综合能力。
(14)在防排水工程上，逐步完善矿井排水系统， 铁新煤矿伴随开拓向井田北部延伸，估计3月+410水仓形成排水系统，我们计划在右翼沿S3向斜轴施工集中泄水巷，工程量约1300米，有利于右翼排水，并最大程度降低该区采后老空积水量，为未来10煤开采发明条件。
(15)鉴于铁新煤矿水文地质条件，顶板含水层水应以治为主，老空积水防治结合，奥灰岩溶水以防为主，因为右翼工作面切眼靠近井田边界，我们缺乏临区矿井开采情况详实资料，所以，我们高度重视，须采取一切必需手段加强探、防老空水工作，确保安全生产。
（16）在以后上组煤开采中，将面临已关闭矿井老空区水严重威胁，须引发高度重视，必需加强资料搜集、整理、分析，采取物探钻探相结合方法加强探放水工作，杜绝水害施工发生。
（17）加大井下防治水物探技术应用，计划工作面靠近井田边界时采取电测法，探测边界周围是否存在老空积水区，在北翼410阶段采取电测或瞬变电磁法探测巷道下方及前方岩层富水性。
在水文地质补勘工作结束后，以此为依据深入加强水文地质基础工作，严格按要求留设多种防隔水煤柱。
7、其它相关安全技术方法：
(1)、承压含水层和开采煤层之间隔水层厚度较小时，依据资料分析有突水可能时，必需留设防水煤柱。
(2)、采掘工作面碰到下列情况之一，必需确定探水线进行探水：①靠近水淹或可能积水井巷、老空或相邻煤矿时；②打开隔离煤柱放水时；③靠近有出水可能钻孔时；④采动影响范围内有承压水，而隔水岩柱厚度又不清时；⑤靠近水文复杂地段又情况不明时；⑥采、掘工作面靠近其它可能突水段时，经探水确定无突水危险后，方可前进。
(3)、矿井发生突水事故时，必需确保人员能够立即、有效地撤离出任一危险区域，水灾避灾路线要清楚合理，全部井下工作人员全部熟知，井巷岔路口全部有醒目标避灾逃生方向指示。
(4)、为深入提升矿井防灾系统及职员防灾避灾综合能力，最大程度降低灾难损失，每十二个月进行1-2次避水灾演练，并编制水灾应抢救援预案，依据能源企业要求，结合我矿实际，暂定于5月底在北翼进行奥灰突水水灾应急避灾演练（附演练方案）。
(5)、北翼轨道在延伸掘进早期，能够在北翼轨道设置临时水仓，经过临时水泵排到+470水仓。临时水泵要形成大于100m3/h排水能力。后期，在北翼轨道最低点设置永久水仓。
(6)、+470内外环水仓立即清挖。
(7)、配置二台ZDY1200S(MK-4)型全液压探放水钻机和四台KHYD50岩石电钻，专门用于探放水工作；井下很仓库要准备充足抢险物资，如潜水泵2台（流量不低于50 m3/h）、多种钢管和软管300m、电缆500m、电气开关2台、沙袋300个，工具锨10个等其它相关物料用具，以备突水时使用，现在矿井全部4掘进工作面均配置了探水钻进，并严格坚持“有掘必探、先探后掘”探放水标准。

后附：铁新煤矿探放水制度
铁新煤矿水灾应急避险演练方案

铁新煤矿

二○一零年三月二十六日
· 铁新煤矿防治水(探放水)管理制度
为认真落实《煤矿安全规程》和上级相关煤矿防治水方面要求和精神，依据铁新煤矿地面、井下实际情况，特制订本防治水(探放水)管理制度，以下：
目标：建立健全以煤矿法人为第一责任者安全生产责任制；强化矿长为首《铁新煤矿防治水(探放水)管理制度》；规范管理，排除隐患，狠抓我矿突水隐患微弱步骤，做好地质水文估计、预报工作，有效遏制无估计出水情况发生，确保我矿人身财产安全不受损失。
一、防治水管理机构（领导小组）：
组长：王次付
副组长：王伟国、 董剑锋、 王占国，焦旭
组员：于建忠、方辉、刘志刚、李计太、武虎儿、吴德江、张金华、杨新岑
职责：组长负责统一指挥协调；副组长负责帮助组长搞好探放水管理工作；组员为各采掘队队长，科室科长，调度室主任，机电队长；采掘作业规程全部要严格落实、落实本防治水制度，要明确施工地点避水灾路线、逃生方法；各采掘队长应在每个工作面规程、方法传达和班前会时强调本管理制度；落实《煤矿安全规程》对防治水相关要求，确保我矿探放水方法得力有效；通防工区负责探水钻机日常维护和钻探工作；各施工人员、安全员、跟班班长、管理人员等在发觉透水预兆、顶底板淋水、涌水等水患时，立即汇报给调度室和相关领导，确保我矿防治水工作做到提前估计预防；杜绝透水、突水等灾难事故发生，确保出现水患时在第一时间内进行排水工作，将水患损失降到最低。
二、防治水方法
（一）、地表防治水
1、地表水情况
井田水系属汾河水系，井田内无常年性河流，仅在雨季时井田呈南北向大沟谷才有洪水流过，最终注入汾河。
2、开采塌陷、裂隙对地表水系和降雨影响
夏季温湿多雨，所以，伴随开采进行，开采所形成地表塌陷和裂隙，使得地表水系和降雨和地下水沟通加强，地下水量增加。
3、地表水防治
(1) 本区气侯比较干燥严寒，冬季干旱，夏季温湿多雨。地势高低不平，西北高、东南低。矿区内自北向南敷设两条主排水管沟，采取DN400钢筋混凝土管和排水明沟排至矿外截洪沟。
(2) 为确保矿井正常生产，将工业场地设计标高抬高，高于最高洪水位，在矿外北侧山谷建一栏水坝，东、西侧山脚下均建设截洪沟，西侧同时建厂外道路，道路标高比工业场地设计标高低0.5m，暴雨时截洪沟满足不了排洪要求时水洪从道路上漫过。截洪沟，断面为1.5m深，1.0m宽。
(3) 矿井水排放，矿井涌水量仅为80m3/h，在地面设300 m3 调整、沉淀池一座、300m3清水池一座，全部用于井下防尘洒水用，钢筋混凝土结构；工业广场地面水，包含生产、生活污水，和地面雨水排放，设工业广场排水系统，沿场内道路部署混凝土排水管、雨水口、检验井等，集中排放。
（二）、防水煤（岩）柱留设
1、防水煤（岩）柱种类
依据水文地质条件、井田境界和矿井开拓方法，我矿留设防水煤柱关键为井田边界煤柱、原铁新矿采空区边界煤柱、采区边界煤柱、过断层防水保护煤柱和钻探探明充水区保护煤柱。
2、防水煤（岩）柱留设标准
　　(1) 相邻矿井分界处，必需留设防水煤柱。严禁在防隔水煤柱中采掘。
(2) 在水淹区域积水面以下煤岩层进行采掘工作，当无法排除积水时，应按要求设置防水煤（岩）柱。
(3) 在有水或稀泥灌浆区、有淤泥废弃井巷和有淤泥岩石洞穴周围采掘时，也应设置防水煤（岩）柱。
(4) 井田内发觉有和河流、湖泊、溶洞、含水层等有水力联络导水断层、裂隙、陷落柱时，必需找出其位置，并按要求留设防水煤（岩）柱。
(5) 承压含水层和开采煤层之间隔水层厚度较小时，依据资料分析有突水可能时，必需留设防水煤柱。
(6) 遇较大断层开采10 (10+11)号煤层时必需留设防水煤柱。
(7) 前方探明有突水危险、异常充水(强含水层)，无法立即疏导、排放时要考虑留设防水煤柱。
3、防水煤（岩）柱留设
（1）井田边界煤柱
井田边界煤柱暂按每边20m留设。
（2）原铁新矿采空区边界煤柱
开采2号煤时采空区边界煤柱暂按20m留设，矿井在生产时做专门调察访问工作，依据实际情况和6月份三维物探进行合适调整。
（3）盘区边界煤柱
盘区边界煤柱每边留设10m。
钻孔防水煤柱暂按不留设考虑，回采或掘进遇钻孔前40m，对钻孔出水是否进行探查，再依据情况决定是否留设煤柱。钻探探明断层充水和前方异常充水(强含水层)时要依据实际情况留设防水煤柱。
(三)、水仓清理、排水设备检修、排放水前设备管路敷设安装
下机电队中央水泵房看泵工要对排水设备排水时间、数量进行观察统计；定时（每七天）观察水仓煤泥淤积情况，在雨季前和水仓淤泥淤积较满时立即汇报调度室等相关单位，有调度室组织相关单位进行清理。
下机电要对中央水泵房水泵按机电设备相关要求定时进行检修、每次检修情况要统计在案，正常情况下确保一台运转、一台备用。组织人员定时（每三个月）对老副井、+586回风平巷、+470～+586回风上山排水管路进行检验并统计，在雨季前和井下有异常情况时要加大检验检修力度，确保排水设备、管路正常运转。
在有计划排放水前，下机电等相关工区要听从上级领导指挥，按计划敷设安装排水设备、排水管路，确保排放水工作在计划下进行；如碰到无计划水害情况发生，各水害地点生产区队除了要立即汇报，转移人员设备外，还要听从上级领导指挥，和下机电等相关单位一起组织进行排水，尽早排除水患，恢复生产。在出现较大水患时要依据情况开启对应应急预案。
三、井下探放水专题方法
（一）、探放水标准
采掘工作防治水要实施“八字”标准，即“有掘必探，先探后掘”标准。碰到下列情况之一时，要注意加大探水力度。
1、靠近水淹井巷、老窑或小窑时。
2、靠近含水层、导水断层、含水裂隙密集带、溶洞和陷落柱时，或经过它们之前。
3、打开隔离煤柱放水前。
4、靠近可能和河流、湖泊、水库、蓄水池、水井等相通断层破碎带或裂隙发育带时。
5、靠近可能涌（突）水钻孔时。
6、靠近有水或稀泥灌浆区时。
7、采动影响范围内有承压含水层或含水结构，或煤层和含水层隔水岩柱厚度不清，可能突水时。
8、靠近矿井水文地质条件复杂地段，采掘工作有涌（突）水预兆或情况不明时。
9、靠近其它可能涌（突）水地段时。
经钻探确定无突水危险时方可进行掘进和回采工作。
（二）、透水预兆及情况说明：
1、煤层发潮发暗。因为水渗透，使煤层变得潮湿，光泽变暗淡。假如挖去一层仍是这么，说明周围有积水。
2、巷道壁或顶扳“挂汗”。它是积水经过岩石微小裂隙时，凝聚于岩（煤）壁表面一个现象。
3、煤层变凉。煤层含水时能吸收人体热量，用手触摸时会有发凉感觉，而且手放时间越长，感到越凉。
4、工作面顶板淋水加大，或出现压力水头。
5、工作面温度降低。工作面可见到淡淡雾气，使人感到阴凉。
6、水叫。煤岩层裂缝中有水挤出，发出“嘶嘶”响声，有时还可听到像低沉雷声或开锅水声，这全部是透水危险征兆。
7、工作面有害气体增加。因积水区有气体向外散出，使工作面空气中二氧化碳、硫化氢等气体含量显著增大。
8、煤壁或巷道壁“挂红”。如老空水，通常积存时间较长，水量补给少，通常称为“死水”，所以酸度大，水内含有含铁氧化物或硫化矿物。这是靠近老空积水征兆
（三）、探放水钻孔部署 （附录）
依据铁新煤矿地质条件，最大防治水工作是预防揭露奥灰水或和奥灰水形成水力联络。而相比较9煤顶板K2灰岩则存在富水性不均匀、补给稍差、储量稳定等特点。所以，应该把防治奥灰水做为防治水工作重中之重。
1、探放老空水钻孔，按巷道设计方向在其水平面和竖直面内呈扇形部署；钻孔成组布设，其孔数视超前距和帮距而定。
（1）竖直扇形面内钻孔间终孔垂距不得
