三甲医院气标准体系统专项方案要点.doc

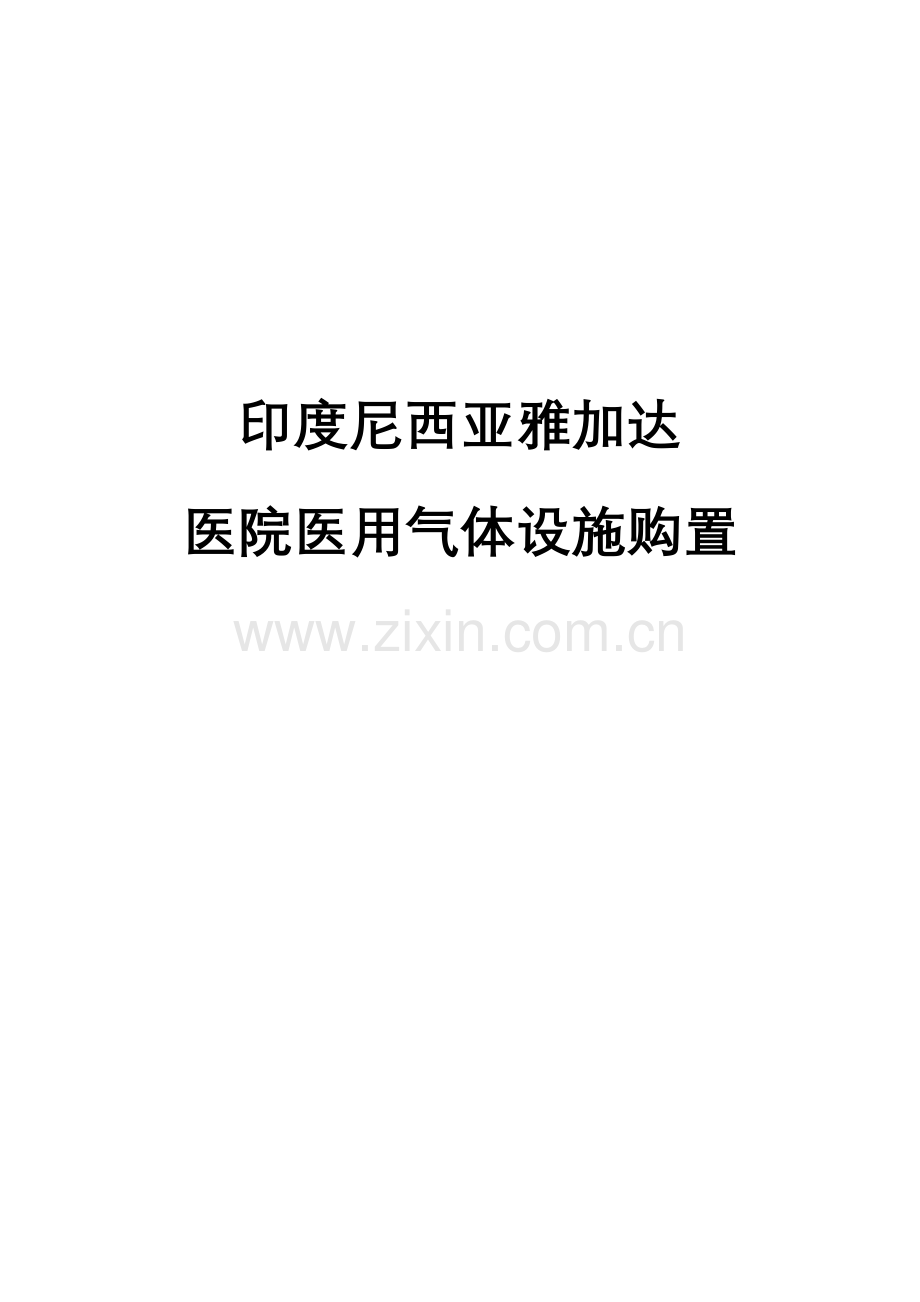

印度尼西亚雅加达
医院医用气体设施购置

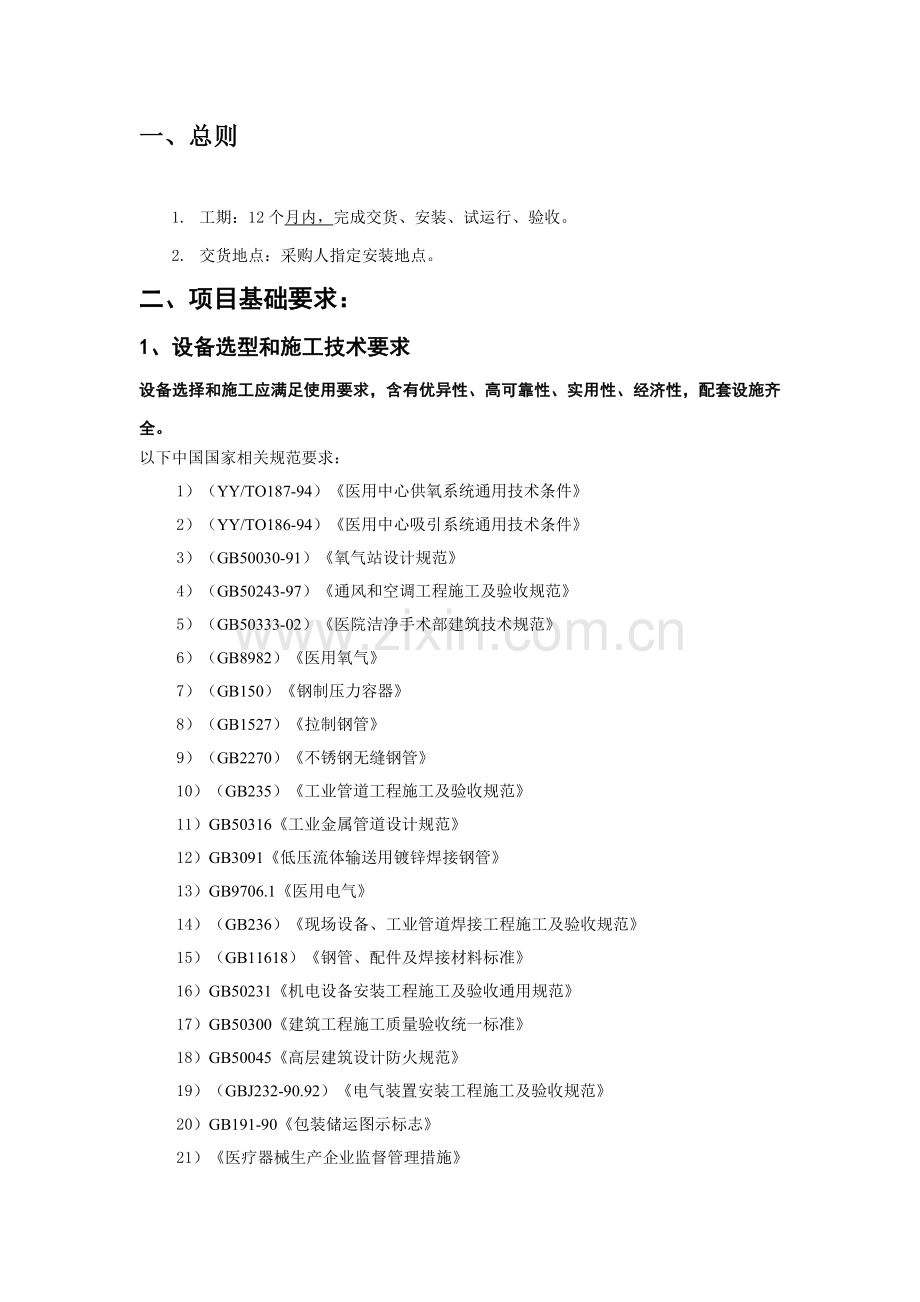

一、总则

1. 工期：12个月内，完成交货、安装、试运行、验收。
2. 交货地点：采购人指定安装地点。
二、项目基础要求：
1、设备选型和施工技术要求
设备选择和施工应满足使用要求，含有优异性、高可靠性、实用性、经济性，配套设施齐全。
以下中国国家相关规范要求：
1）（YY/TO187-94）《医用中心供氧系统通用技术条件》
2）（YY/TO186-94）《医用中心吸引系统通用技术条件》
3）（GB50030-91）《氧气站设计规范》
4）（GB50243-97）《通风和空调工程施工及验收规范》
5）（GB50333-02）《医院洁净手术部建筑技术规范》
6）（GB8982）《医用氧气》
7）（GB150）《钢制压力容器》
8）（GB1527）《拉制钢管》
9）（GB2270）《不锈钢无缝钢管》
10）（GB235）《工业管道工程施工及验收规范》
11）GB50316《工业金属管道设计规范》
12）GB3091《低压流体输送用镀锌焊接钢管》
13）GB9706.1《医用电气》
14）（GB236）《现场设备、工业管道焊接工程施工及验收规范》
15）（GB11618）《钢管、配件及焊接材料标准》
16）GB50231《机电设备安装工程施工及验收通用规范》
17）GB50300《建筑工程施工质量验收统一标准》
18）GB50045《高层建筑设计防火规范》
19）（GBJ232-90.92）《电气装置安装工程施工及验收规范》
20）GB191-90《包装储运图示标志》
21）《医疗器械生产企业监督管理措施》
22）国家、地方颁布其它相关标准、规范和规程

2、项目概况
雅加达医院为三级甲等综合医院，本工程在门急诊医技住院部，大楼为框架剪力墙结构，累计10层。
地下一层为静脉配置中心，层高6米，梁下净高5.2米；
第二层为消毒供给中心，层高5米，梁下净高4.3米；
第三层为眼科门诊手术部，层高5米，梁下净高4.2米；
第四层为洁净手术部、ICU，层高4.5米，梁下净高3.8米；
第十层为新生儿病房、移植病房、烧伤病房和血液科病房，层高4米，梁下净高 3.3米；
静脉配置中心、中心供给室空调设备放置在同层机房；眼科门诊手术部空调设备放置在四层；洁净手术部和ICU空调设备放置在五层设备机房，层高3米，梁下净高2.3米 。
3、中心供氧系统
中心供氧系统由氧源部分、氧气恒压监视装置、 氧气减压装置、氧气输送管道及氧气终端五个部分组成。
1）氧源部分：
供氧能力：各用气终端连续供氧，出口流量不低于2*150N m3/h,额定出口压力为0.8MPa.
依据医院用氧量需求，我们选择2台10立方液氧贮槽（著名品牌）作为供氧源，储存在液氧贮槽内液氧经过汽化器汽化后经过减压装置减压至0.4~0.6 MPa后，分别送入病房楼各主管道、副管道等。
2）关键设计参数
中心站系统关键技术参数：
供氧能力：各用气终端连续供氧，出口流量不低于2*150Nm3/h
管道设计压力：0.8 MPa
氧源压力：0.6 MPa（可调）
出口压力：0.4~0.6 MPa（可调）
氧气日最大消耗液氧量为0.5m3
站内温度控制：10~38℃
站内氧气浓度控制：<23%
最大和最小使用流量工况下供氧压力误差：≯0.1 MPa（稳压器设计确保，并经试验验收）
站房接地电阻：满足规范要求，最少满足<10W
管网系统关键技术参数：
分管道、终端压力为：0.3 MPa （0.2~0.5 MPa可调）
一般病房每个终端氧气流量：≥10L/min
手术室每个终端氧气流量：≥10~80 L/min
氧气管道气体流速：≮10m/s
系统小时泄漏率：≤0.15%
一般病房终端使用率：30%
手术室、ICU室、抢救室、产科、血透科、血液病房使用率：100%
氧气管道可靠接地，接地电阻<4W
最大和最小使用流量工况下供氧压力误差小于0.2 MPa
3）压力监测、报警装置和流量计
为愈加好地监测各病区氧气（负压）使用压力具体情况，确保系统安全运行，特在各个病区护士站配一台压力监测报警装置来监测本病区压力，确保每个病区氧气压力不低于所需压力，以实现连续稳定地供氧，压力表精度不低于1.5级，压力过高或过低全部会发出声光报警。为了方便各病区进行流量计量，特在各病区副管道上安装一台流量计，以方便科室之间成本核实（停电8小时内可继续进行计量，不影响使用）。对各科室用氧气量进行计量，一能便于实施科室核实；二能立即发觉管道氧气是否泄漏；三能促进科室节省用氧降低院方开支，是现在供氧系统必备仪器。
4）氧气二级减压装置
依据院方各病区实际情况及用气要求，特在各病区副管道上设置一台二级减压装置，将主管道送来气体减压至0.2~0.5 MPa，同时当管道中输出压力超出0.5 MPa时，安全阀自动卸压，以降低压力，这么将气体压力减至各科室使用不一样压力，方便各科室使用气体恒压恒量，确保系统安全运行。
5）管材及附件
依据医院天天对氧气需求和各病区分布情况，我们将氧气从供氧中心站分七路主管道分别输送到医院各病房楼及手术层，依据行业标准YY/T0187-94《医用中心供氧系统通用技术条件》要求，其主、副、支管道（含手术层主管道）材料均采取优质脱脂紫铜管，其尺寸规格应符合GB/T14976要求，阀门和氧气接触部分严禁用含油或可燃材料，进入病房前管道采取支架和抱箍螺栓固定在医院建筑墙上合适位置，选采材质以下：
各病房楼一般层主管路：￠28*2 ￠22*2 材质：脱脂紫铜管
手术层主管路： ￠28*2 材质：脱脂紫铜管
副管路： ￠19*1.5 材质：脱脂紫铜管
支管路： ￠8*1 材质：脱脂紫铜管
6）氧气终端
终端采取快速自封插拔式接头（双密封并自带维修阀），快速接头出口接湿化瓶。全部终端距本层高度为1.4m .
终端压力：一般病房终端压力不低于0.2 MPa，麻醉机、呼吸机等医疗器械处压力不低于0.4 MPa（区域可调）
终端流量：≥10L/min
4、真空吸引系统
中心吸引系统由中心吸引站、负压自动控制柜、真空罐、报警器、排污罐、真空输送管道及终端等组成。
1） 设计参数：
最大抽气量：4*500 m3/h(2套)
负压调整范围：-0.03 ~ -0.07 MPa
配用电机功率：380V 15KW*4台 50Hz
终端抽气速率：≥30L/min
噪声： 室内小于73dB(A),室外部小于60dB(A)
泄漏率：每小时平均小于1.0%
排气口细菌数每平方小于500个
吸引系统接地电阻小于10W，电控柜绝缘电阻大于2MW
2） 真空泵机组（两套）
真空泵高级次品牌；
依据医院病房楼需气情况，配置二套吸引机组为供气源。每套真空吸引机组含有二台水环式吸引真空泵，吸引机组均应有备用，当工作泵发生故障时，备用真空泵机组应能自动开启，以确保吸引系统正常工作，机组中心站同压缩空气设于地下一层内。
3）电控柜及报警器（两套）
两台电控柜分别控制两套机组真环泵以达成各一备一用目标，确保系统负压不间断。当压力低于-0.073 MPa或高于-0.029 MPa时均发出声光报警。
4）真空罐
真空罐是储存负压容器，此次吸引站真空容积为2立方米2只，管道内水有可能进入真空罐，故应定时将真空罐下面截止阀旋开进行排出，排出后随即关好，截止阀不得有泄漏，不然影响负上限值。
5）排污罐
吸入管道系统内污物，通常全部集存在排污管道内，故应定时进行排放，通常为六个月排放一次。
6）集气缸
在二台负压储罐后安装一个集气缸，进行气体分配，材质（Q235-A），厚4mm，能够起到气体集聚及分支作用，同时能够在缸上面预留若干条管道接口，以备医院未来其它病区使用。
7）管材及附件
吸引管主、副管道、支管道采取不锈钢管，其尺寸规格应符合GB/T14976要求。分别在本楼层副管道上设置总阀门，其中管道走向和设置和供氧管道一致。
各病房楼一般层主管路：￠89*4 材质：0Cr18Ni9
手术层主管路： ￠89*4 材质：0Cr18Ni9
副管路： ￠32*2.5 材质：0Cr18Ni9
支管路：￠16*1 ￠10*1 材质： 0Cr18Ni9
连接方法：为降低泄漏，采取对接和套焊，安装前后对管道内部进行清洗吹除，并进行耐压、气密性试验，确保系统泄漏率小于1.0%， 试验压力为0.2 MPa，试验介质为无油压缩空气或氮气。
8）终端
终端采取快速自封插拔式接头，该终端自带维修阀，可单独进行维修，不会影响其它终端正常供气。
5、压缩空气系统：
压缩空气系统由气源部分、空气减压装置、空气恒压监视装置、空气输送管道及空气终端五部分组成。
1） 气源部分
压缩空气机组高级次品牌。
依据医院用气量需求，配置两套压缩空压机组为供气源，各机组分别选择两台型号为GA15-10空压机和一台和之匹配型号为FX5冷冻式干燥机，采取双路并联络统，自动交替帮助工作，并经过自动控制柜实现一用一备，压缩空气经过分离器、干燥机、过虑器、储气罐等装置进入减压装置将空气减压至约0.9MPa后送进医院各病房楼主管道（手术室、抢救室、ICU、产科及血液病房等）。
2）关键设计参数
空压站供气量：≥2×3.21Nm3/min
排气口压力：1.0MPa
噪声：＜67dB
过滤精度：0.01um（除尘）
系统小时泄漏率：≤0.2％/h
3）空气恒压监视装置
为了监测每个病区气体压力情况，在每个使用病区护士站安装一台恒压监视装置，可实现压力报警，确保每个病区空气压力在0.45 MPa～0.9 MPa范围内（监测），以实现连续稳定地供气，且使用每个病区副管道上压力表精度不低于1.5级，安装高度均便于操作。
4）阀门
在每病区管道安装一个总维修阀，使各分系统成为独立单元，每个病区房间内进入设备带氧气终端自带维修阀一个，方便维修，截止阀采取铜材。
5）空气输送管道
依据医院各病区实际情况,主管道（含手术层主管道）材料均采取优质不锈钢管，其尺寸规格应符合GB/T14976要求；各副、支管道材料均采取不锈钢管，其尺寸规格应符合GB1527要求，阀门内和氧气接触部分严禁用含油或可燃材料，进入病房前管道采取支架和抱箍螺栓固定在医院建筑墙上合适位置，选采材质以下：
各病房楼一般层主管路：￠28×2 ￠22×2 材质：OCr18Ni9
手术层主管路：￠28×2 材质：OCr18Ni9
副管路：￠19×1.5 材质：OCr18Ni9
支管路：￠8×1 材质：OCr18Ni9
6）空气终端气口
终端采取快速自封插拔式接头，该终端自带维修阀，可单独进行维修，不会影响其它终端正常供气。
终端压力：0.45～0.9MPa范围内（连续可调）。

6、技术要求：
1.系统管道部分连接均采取氩弧焊焊接，其中焊缝形式采取：不锈钢之间用手工氩弧焊。铜和钢之间用氩弧焊，焊缝应可靠、美观。
2.系统管道穿过墙或地板时，均加PVC套管保护，套管内均不得有接头和焊缝（PVC管依据现场按需采购）。
3.氧气管道不许可和燃气管、燃油管、电缆共架敷设。
4.氧气管道和管件安装前均应脱脂。
5.系统管道许可拼接，也许可直管弯管，但不能出现显著压扁。
6．管道支架均匀部署，副管道在吊顶内安装，安装高度可依据安装现场作调整，副管道支架最大间距为2m,主管道支架，最大间距为2.5m。
7.氧气管道应可靠接地，其管道进出口及末端管道均应用￠12镀锌圆钢和大楼接地网连接在一起。
8.压力表箱提议安放在护士办对应位置，高度约为2m左右。
9.中心供氧站严禁烟火，并保持通风良好，同时照明灯采取防爆型。
10．各管道支架安装应符合下表：

公称直径：mm
≤20
＞20～25
＞25～32
＞32～40
＞40～50
＞50～55
＞60
最大间距：m
2.0
3.0
3.5
4.0
5.0
6.0
7.0
7、检验要求：
1.管道安装完成应进行强度试验和气密性试验，试验介质为纯净压缩空气或氮气。
2.检验标准：
YY/T0186-94《医用中心吸引系统通用技术条件》；
YY/T0187-94《医用中心供氧系统通用技术条件》；
GB50235-98《工业管道工程施工及验收规范》；
GB50236-98《现场设备、工业管道焊接工程施工及验收规范》；
GB50333-《医院洁净手术部建筑技术规范》；
8、医用传呼对讲系统
护士呼叫系统是医院设计病员护理专用设备，线路少，安装、维修方便，操作简单，本系统由病员一览表（主机），走廊显示器及分机线路等组成。
（一） 关键功效：
1. 双向传呼对讲；
2. 主机可免提通话；
3. 分机编号方便，可任意设定；
4. 含有多级护理设定功效，并用不一样颜色指示灯显示和不一样声音提醒；
5. 高级呼叫可中止低级通话，即随时呼叫全部能强插通话；
6. 主机有含有病人一览表；
7. 在对讲期间其它床位可呼入显示；并含有特护抢线功效；
8. 通话音量可任意调整；
（二） 关键特点：
1. 主机容量：42～90门，可依据用户要求进行扩容和编码；
2. 电源：交流电220V/50HZ；
3. 静态功耗：10W；
4. 线路：传呼主机至传呼显示器之间和传呼主机和传呼各分机之间均采取国家标准线。
9、照明灯及电源等
1．照明灯采取内嵌式泛光带﹑不占空间，美观大方，灯管选择优质日光灯。
2．每床设置三加二扁口带开关电源插座。
10、终端设备带
病房床头终端设备带：采取铝合金设备带，表面整体喷塑，美观大方，其面板可拆卸，安装维修均极为方便，带内设置气体﹑强电﹑弱电三个走线槽。
1. 设备带材料设计壁厚大于1.5mm，宽度约200mm，颜色可由用户自定。
2. 病房设备带位置：依据院方要求设计，标准上终端中心离地面高度在1.3～1.5m之间，方便于护士操作。
11、各气体使用量及参数计算以下：
1.使用氧气量：
一般病房有1849张，专用手术室32间，抢救室﹑ICU室139张。依据YY/T0187-94《医用中心供氧系统通用技术条件》5.2.2和GB50333-《医院洁净手术部建筑技术规范》表8，1.1-2要求，一般病房每个终端输出流量为5L/min,打开终端数为20%；ICU﹑CCU病房﹑抢救室﹑手术室每个终端输出流量为10L/min,打开终端数为100%，则主管道氧气流量为：
Q＝1849×5×20%＋(139＋32)×10×100%
＝1849L/min＋1710L/min
＝3559L/min
＝213.54Nm3/h
为确保整个系统供氧量，供氧中心站采取2台10m3液氧贮槽为供氧源，氧站总流量大于2×150Nm3/h，确保完全满足需气要求。
2.使用吸引量：
一般病房有1849张，专用手术室32间，抢救室﹑ICU室139张；经计算得出院方需求吸引量比较大，一套机组无法满足院方用气需求，特为院方配置两套吸引机组供病房楼使用。依据YY/T0186-94《医用中心吸引系统通用技术条件》中条款4.4.2和GB50333-《医院洁净手术部建筑技术规范》表8.1.1-2要求，一般病房每个终端输出流量为30L/Mmin，打开终端数为20%；抢救室﹑ICU室﹑CCU室﹑手术室每个终端输出流量为30L/Mmin，打开终端数为100%，则主管道负压流量为：
Q＝1849×30×20%＋(139＋32)×30×100%
＝11094L/min＋5130L/min
＝16224L/min
＝973.44Nm3/h
为确保整个系统抽气量，选择2套吸引量为4×500m3/h吸引机组。和之相匹配电机功率为15KW 50Hz,确保完全满足院方需气要求。
3.使用空气量：
专用手术室32间，CCU﹑ICU﹑抢救室等症病房139床，口腔科12间，经计算得出院方需求空气出口量比较大，依据GB50333-《医院洁净手术部建筑技术规范》表8.1.1-2和日本CPS国际通用技术标准1-5要求，手术室每个终端输出流量为60L/min，打开终端数为80%，抢救室﹑CCU﹑ICU室﹑口腔科等重症病房每个终端输出流量为60L/min，打开终端数为30%。则主管道空气最大流量为：
Q＝32×60×80%＋(139＋12)×60×30%
＝1536L/min＋2718L/min
＝4254L/min
＝4.254Nm3/h
为了确保整个系统出口流量，选择供气能力为2台×3.23 Nm3/ min空压机为气源。和之相匹配电机功率为22KW 50Hz，确保完全满足院方需气要求。
12、管道特征技术参数详见下表
管道特征表
参 数
规 格
材 质
介质
流 向
设计温度
设计压力(MPa)
最高工作压力(MPa)
耐压试验压力(MPa)
气密性试验压力(MPa)
各病房楼及手术层主管道
∮28×2
∮22×2
脱脂紫铜管
氧气
从中心站至各楼层主管
常温
0.54
0.5
0.62
0.5
各楼层走廊内水平管（副管道）
∮19*1.5
脱脂紫铜管
氧气
见图
常温
0.54
0.5
0.62
0.5
副管道到终端支管道
∮8×1

脱脂紫铜管
氧气
见图
常温
0.54
0.5
0.62
0.5
各病房楼及手术层主管道
∮89×4

OCr18Ni9
真空
从各楼层主管至中心站
常温
-0.03～-0.07
-0.03
0.3
-0.07
各楼层走廊内水平管（副管道）
∮32×2.5
OCr18Ni9
真空
见图
常温
-0.03～-0.07
-0.03
0.3
-0.07
副管道到终端支管道
∮10×1

OCr18Ni9
真空
见图
常温
-0.03～-0.07
-0.03
0.3
-0.07
各病房楼及手术层主管道
∮28×2
∮22×2
OCr18Ni9
空气
从中心站至各楼层主管
常温
0.75
0.7
0.87
0.7
各楼层走廊内水平管（副管道）
∮19×1.5
OCr18Ni9
空气
见图
常温
0.75
0.7
0.87
0.7
副管道到终端支管道
∮8×1
OCr18Ni9
空气
见图
常温
0.75
0.7
0.87
0.7

三、关键设备材料表

关键设备材料表
序号
名称
型号及规格
单位
数量
备注

一、中心供氧系统（液氧中心站系统）
1
低温液氧贮槽
10m3
台
2

2
空温式汽化器
出气量2台*150m3/h
台
2

3
氧气减压装置

台
2

4
安全报警装置

套
2

5
仪表箱

台
4

6
低温截止阀

只
5

7
氧气维修阀
￠28*2
￠22*2
只
11

8
分气缸（氧气）

只
1

二、中心供氧系统（管网设备系统）
1
恒压监护装置（二表）
氧、吸
台
2

2
恒压监护装置（三表）
氧、吸、空
台
41

3
氧气二级稳压装置

台
43

4
氧气流量表

台
43

5
氧气终端
双密封并自带维修阀
只
2055

6
氧气维修阀
￠19*1.5
只
131

7
铝合金设备带

米
5486

8
装饰铝合金
50*25喷塑
米
1228

9
氧气管（OCr18Ni9）
￠45*2
米
431
液氧站至供氧控制室
10
氧气管（脱脂紫铜管）
￠28*2
米
635.05

11
氧气管（脱脂紫铜管）
￠6*1
米
315.16

12
氧气管（脱脂紫铜管）
￠22*2
米
404

13
氧气管（脱脂紫铜管）
￠19*1.5
米
3487.63

14
氧气管（脱脂紫铜管）
￠8*1
米
7468.36

15
管架制作安装

Kg
9250

三、中心吸引系统（吸引中心站系统）
1
撬装式吸引机组
最大抽气量:2台*500m3/h
台
2

2
负压罐
2m3
只
2

3
排污罐

只
6

4
负压自动控制柜

台
2

5
接地装置

套
2

6
集气缸

只
1

7
法兰截止阀
￠89*4
只
7

四、中心吸引系统（管网设备系统）
1
吸引终端
双密封并自带维修阀
只
2034

2
吸引维修阀
￠32*2
只
45

3
吸引管道（OCr18Ni9）
￠89*4
米
831.05

4
吸引管道（OCr18Ni9）
￠32*2
米
3784

5
吸引管道（OCr18Ni9）
￠16*1
米
3004

6
吸引管道（OCr18Ni9）
￠10*1
米
4296.4

7
吸引管道（OCr18Ni9）
￠6*1
米
318.5

8
吸引管道（OCr18Ni9）
￠60*2.5
米
176

五、压缩空气系统（空压站部分）
1
高效螺旋空压机
供气量:≥2*3.21Nm3/min
台
2

2
冷冻式干燥机
F*5
台
2

3
预置过滤器
DD44
只
2

4
除尘过滤器
DDP44
只
2

5
高效过滤器
PD44
只
2

6
除油过滤器
QD44
只
2

7
空气储气罐
1m3
台
2

8
减压装置（含报警器）

台
2

9
分气缸

台
1

10
空气维修阀
￠28*2
只
25

10
空气维修阀
￠22*2
只
4

六、压缩空气系统（管网设备系统）
1
空气终端
双密封并自带维修阀
只
399

2
空气维修阀
￠19*1.5
只
41

3
空气管道（OCr18Ni9）
￠28*2
米
30

4
空气管道（OCr18Ni9）
￠22*2
米
935

5
空气管道（OCr18Ni9）
￠19*1.5
米
2647

6
空气管道（OCr18Ni9）
￠8*1
米
1400

7
空气管道（OCr18Ni9）
￠6*1
米
317.9

七、传呼对讲系统
1
传呼对讲机
42-90n
台
41

2
走廊显示器
数码双面显示
台
41

3
传呼对讲分机
金属面板、含可拔受柄
只
1909

4
多芯软导传呼线（国家标准线）
国家标准RVB-2*0.5
米
12741.2

八、电器部分
1
电源插座
国际通用型多功效
只
4110

2
电源开关
国际标准
只
1925

3
电话插座
国际标准
只
1925

4
网络插座
国际标准
只
1925

5
床头灯罩、灯座、日光灯管
节能型灯管
只
1925

6
电源线
国际标准
米
23516.4

7
塑料管
PC20
米
180

8
预制混凝土室外管沟

米
36

9
土方工程

m3
47.52

四、安装调试
1． 安装所需工具设施物料由供给方人自备、自费运到现场，完工后自费搬走。
2． 调试：按中国国家相关施工验收规范进行，分阶段进行调试。
3． 设备拆箱、安装、通电、调试等项工作由供给方负责，但必需在采购人指定人员参与下进行。给出具体安装和测试方法，在实际实施前必需先经采购人同意方可进行。调试原始统计须经各方签字后作为验收文件之一。
4． 工程过程中如遇管道需穿墙体由供给方负责开孔。
五、验收
1. 中方供给方应给出设备具体验收方案，包含验收项目、验收标准，验收实施措施等。
2. 安装工程开始前，供给方根据采购人书面通知，共同开箱检验，按装箱清单验收货物，关键检验设备外观质量，设备原产地及数量。
六、检验、培训
1、 由采购人对货物质量、规格、数量、软件和运行情况及其它进行检验，如发觉质量、规格、数量、软件和运行情况等任何一项和要求要求不符，用户有权拒绝接收。
2、 供给方应对以后设备中包含到应用、操作等方面技术提供培训。
3、 供给方应负责对用户使用、操作、维修、保养人员无偿进行培训，并提供安装使用维护说明和一定数量必需备品备件。
4、 培训维修人员3名，达成了解原理和机械结构，可完成日常维修保养技术水平。
5、 培训工作必需在工程完成之前安排。
