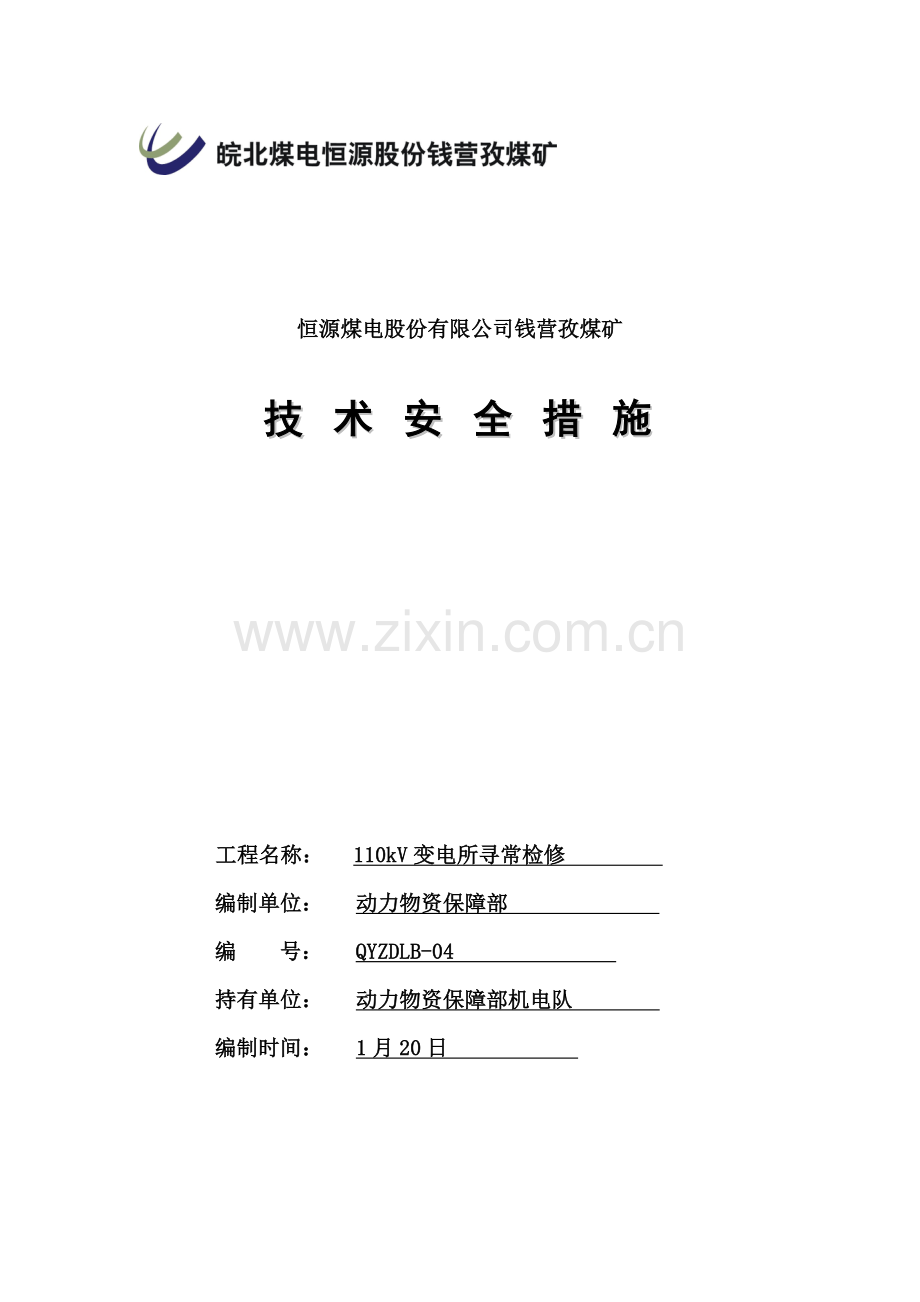

恒源煤电股份有限公司钱营孜煤矿

技 术 安 全 措 施

工程名称： 110kV变电所寻常检修
编制单位： 动力物资保障部
编 号： QYZDLB-04
持有单位： 动力物资保障部机电队
编制时间： 1月20日

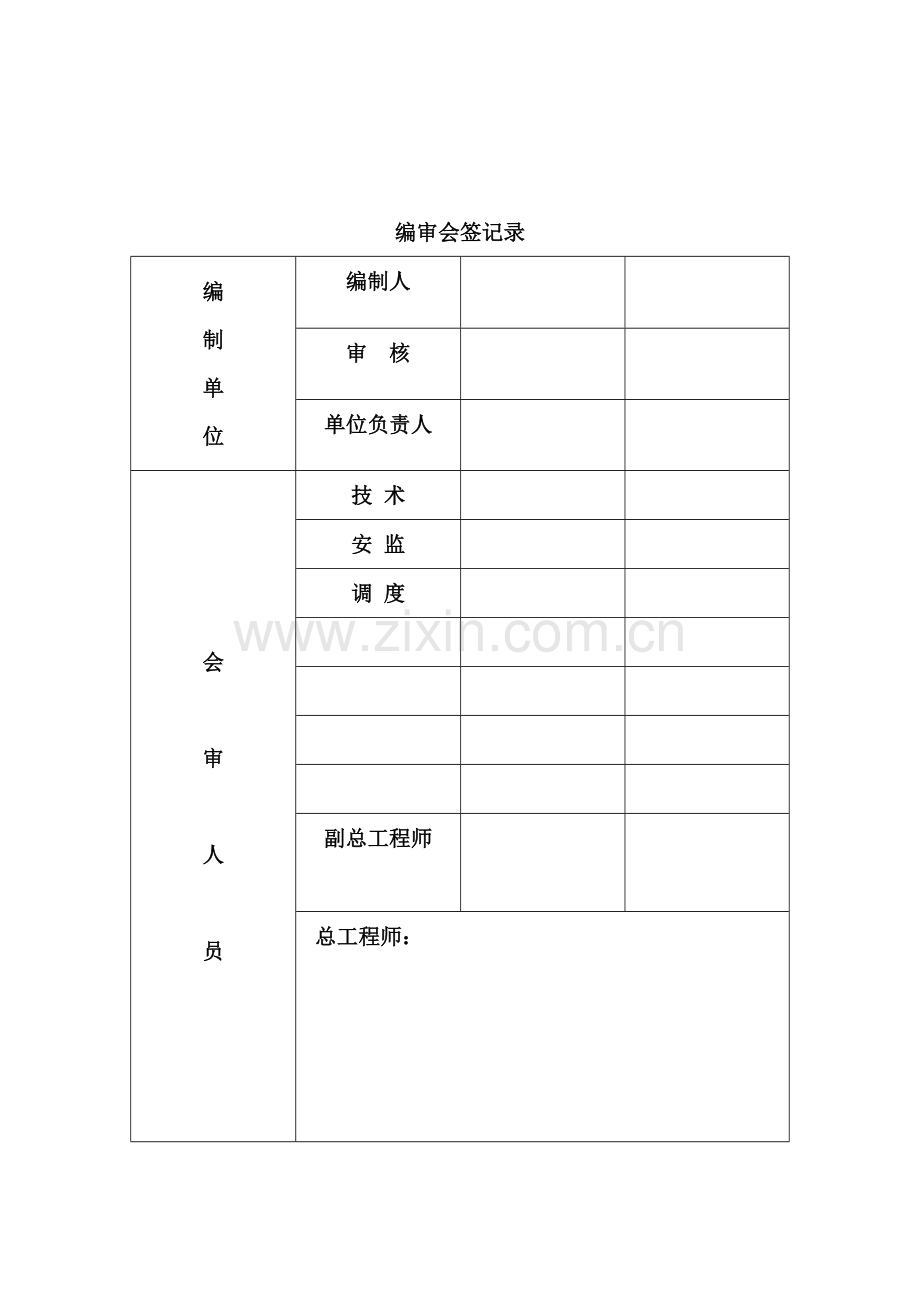

编审会签记录
编
制
单
位
编制人

审 核

单位负责人

会

审

人

员
技 术

安 监

调 度

副总工程师

总工程师：

审 批 意 见：

110kV变电所寻常检修安全技术办法
一、 概述
110kV变电所现运营110kVGIS设备、两台主变、52台10kV开关柜、两套MSVC磁控式动补设备，在寻常检修工作中，需要变电工与电修工对设备进行维护保养。
为保证全矿供电系统正常运转，由动力部机电队负责对110kV设备进行寻常检修维护。为保障寻常检修安全和质量，结合部门安排及设备运转实际状况特制定本安全技术办法。
施工地点：110kV变电所
二、 施工人员组织
施工负责人：倪 发
安全负责人：李 刚
技术负责人：黄 飞 王珂琰
现场负责人：每班工作安排指定人员
四、施工内容
（一）GIS设备
1、日检项目
1) 巡逻记录GIS室34块气室压力表批示。
2) 巡逻各汇控柜报警信号批示。
3) 巡逻进线汇控柜带电显示仪。
2、定期检修项目
1）每季度检查、紧固各汇控柜二次控制线、接地螺栓。
2）每季度检查各汇控柜内部元器件完好。
3）每月检查各汇控柜内电缆孔洞封堵状况。
4）每月清理GIS设备表面卫生。
（二）主变
1、日检项目
1）巡逻主变油温、油位及运营声。
2）变压器油路连接处与否渗油，干燥剂与否变色，若变为粉红，要及时更换。
3）有载调压档位变化以及开关仪表批示等状况。
4）目测高低压套管瓷瓶完好，铜接线端子与否有放电现象。
2、定期检修项目
1）每半年对主变进行一次停电检修。清理套管表面积尘，检查瓦斯继电器内油位，打开套管、油枕、有载开关及瓦斯继电器放气阀，排出多余气体，紧固主变本体高低压铜接线螺栓，使用吊车对架空线路Ｔ型线卡以及穿墙瓷瓶线卡螺栓进行紧固。
2）每季度对有载调压开关内部变压器油取样检查，发现不合格，及时更换。
3）每三年申请有资质单位，进行主变本体实验，检查变压器油与否合格。主变本体检查项目重要涉及直流电阻、耐压性能、泄漏电流等技术指标。变压器油实验项目重要有耐压、水分测试、闪点等。
4）主变本体附属元件浮现不完好，应按照办法审批流程，对主变停电更换损坏部件。
（三）10kV高压开关柜、保护柜
1、日检项目
1）检查主变保护屏、录波、线路保护屏各批示电流，电压与否正常。
2）检查交流屏、直流屏、蓄电池组电压、电流批示与否正常。
3）检查各10kV高压开关，电流、电压、开关状态批示与否正常。
4）检查上位机数据传播及显示与否对的，控制功能与否正常。
5）检查消弧柜与否有报警或异常状况。
6）检查所用变温度及运营声音、电流、电压与否正常。
7）检查PT及避雷器柜三相电压及电流与否平均。
8）测量8趟重要负荷出线电缆表面温度，发现过热及时报告队值班。
2、定期检修项目
1）每两年申请有资质单位，对10kV母排单相对地电容电流进行检测，满足不大于20A规程规定。
2）每年对10kV高压柜进行一次大修。清理开关柜内部元件表面积尘，检查断路器合分闸性能、动静触头表面氧化限度，对二次接线端子、10kV母排以及柜顶控制小母排固定螺栓进行紧固。
3）每年配合三电办对10kV开关柜微机保护装置进行继电保护实验。
4）每半年配合三电办对配电室所用绝缘手套、绝缘靴、验电笔、放电棒进行性能实验，并张贴实验标签。
（四）MSVC动补设备
1、日检项目
1）巡逻磁控电抗器及励磁变油温、油位及运营声音，主接线与否有放电现象，油路与否渗油。
2）检查滤波柜电流、保护器批示，电容器与否有形变异常，主接线与否放电，电抗器运营温度、声音。
2、定期检修项目
1）每半年将MSVC动补设备停电，清理室内地面及设备表面积尘。
2）每三年申请有资质单位，进行磁控电抗器本体实验，检查变压器油与否合格。磁控电抗器本体检查项目重要涉及直流电阻、耐压性能、泄漏电流等技术指标。变压器油实验项目重要有耐压、水分测试、闪点等。
六、 安全注意事项：
1. 寻常检修每个项目都必要明确施工负责人、安全负责人，明确各位检修人员职责。检修前施工负责人详细安排检修工作，应按检修办法和原则组织检修，掌握检修进度。安全负责人监督安全办法贯彻，并提出整治意见。
2. 检修前将检修用备件、材料和安全保护用品准备齐全，并认真检查和实验。
3. 电修工进入车间后询问当班岗位工设备运营状况，查询设备运转记录及问题反馈记录。
4. 检修设备前必要先停电闭锁，停送电操作严格按照规程执行，防止误操作，注意反送电。
5. 对于设备定期检修项目，必要先编制施工安全技术办法，经矿领导批准后方可进行。
6. 在巡逻过程中发生掉电、设备故障等状况时，应按照应急预案作出应急解决，及时报告队值班人员及矿调度，并配合解决设备故障及恢复运转工作。
7. 检修主变、动补设备时，应选取晴朗天气，在矿井检修时间进行。
8. 登高作业时人员系好安全带，戴安全帽，专人扶梯。使用吊车前，先确认吊车司机资质及起吊用品安全系数。
9.阴雨天气禁止接近、碰触户外带电高压设备。
10.检修结束后，检修负责人要组织清理现场，清点工具。
11.恢复供电系统和设备正常运转时，需要进行试运转，正常运营20分钟后，检修人员方可离开现场。
