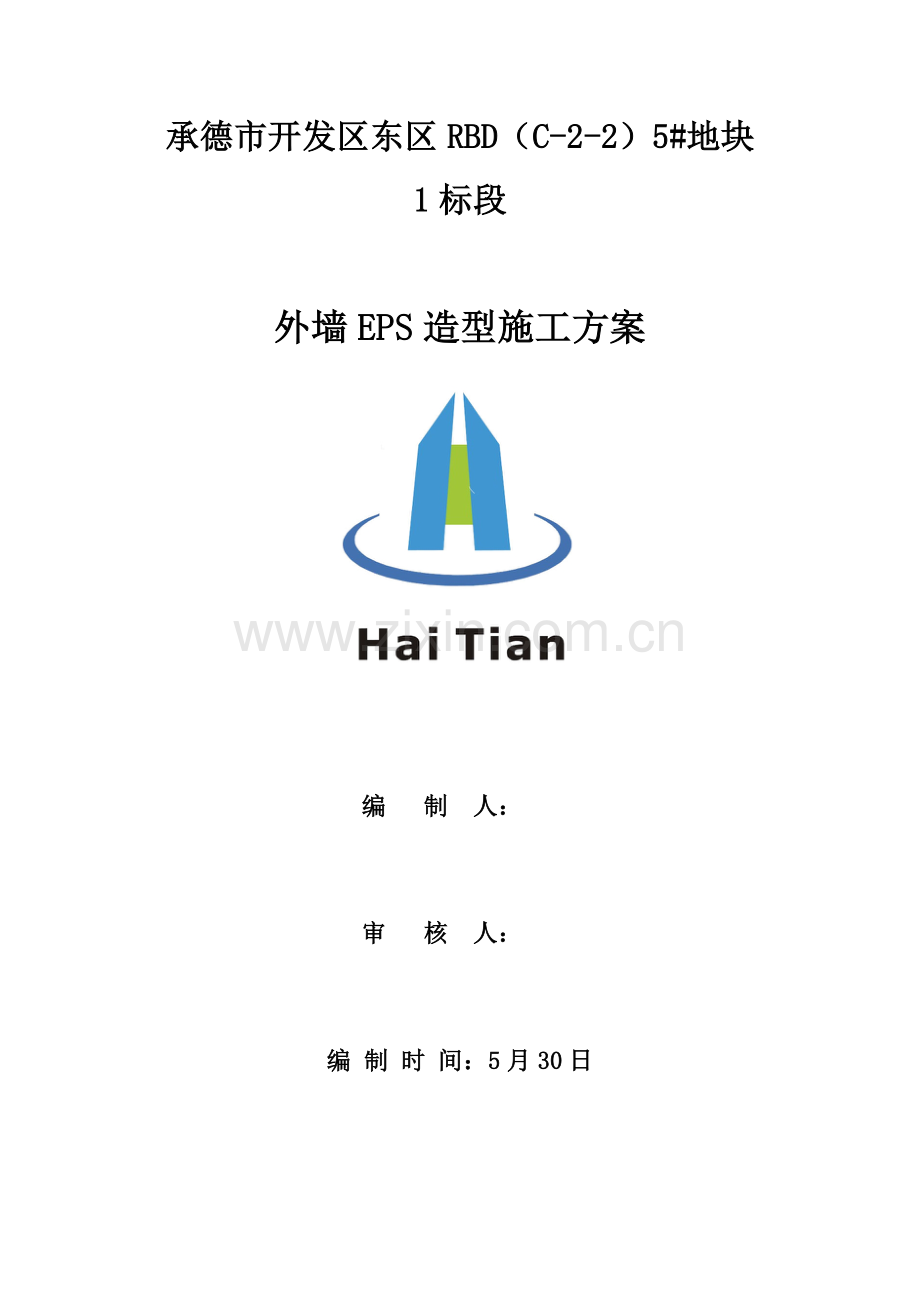

EPS构件安装专项方案.docx

承德市开发区东区RBD（C-2-2）5#地块
1标段

外墙EPS造型施工方案

编 制 人：

审 核 人：

编 制 时 间：5月30日

浙江海天建设集团

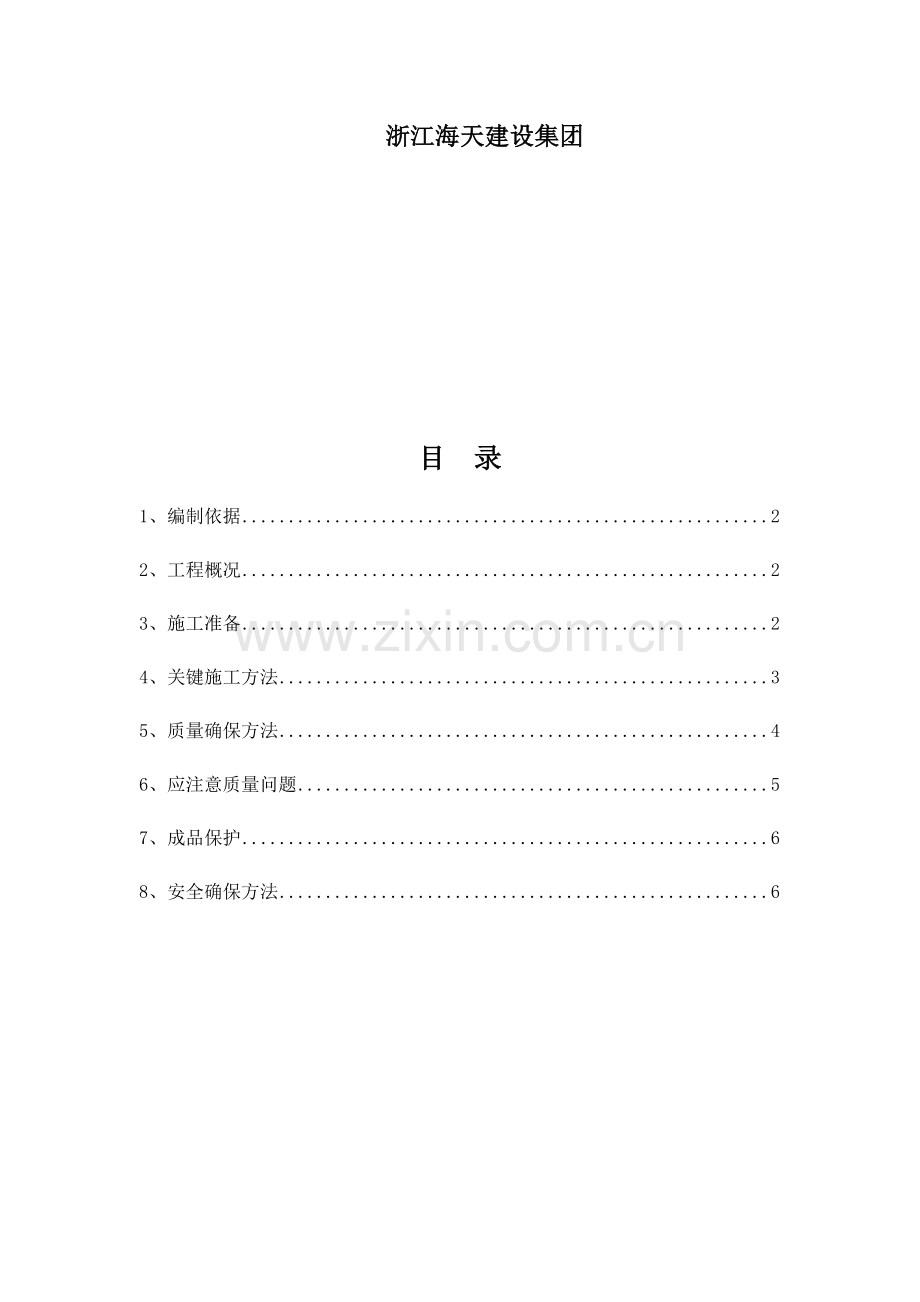

目 录
1、编制依据 2
2、工程概况 2
3、施工准备 2
4、关键施工方法 3
5、质量确保方法 4
6、应注意质量问题 5
7、成品保护 6
8、安全确保方法 6

一、编制依据
序号
内容
编号
1
承德市开发区东区RBD(C-2-2)地块施工图纸

2
建筑工程施工质量验收统一标准
GB50300-
3
建筑装饰装修工程质量验收规范
GB50210-
4
河北省《居住建筑节能设计标准》
DB13(J)63-
5
河北省《外墙外保温工程技术规程》
DB13(J)/T116-
6
《外墙外保温用聚合物砂浆质量检验评定标准》
DBJ01-63-
7
《外墙外保温工程技术规程》
JGJ144-
8
《墙身-外墙保温图集》
88J2-9
二、工程概况
序号
项 目
内 容
1
工程名称
承德市开发区东区RBD（C-2-2）地块工程
2
工程地址
河北省承德市开发区东区大石庙地块
3
建设单位
承德市尚诚房地产开发
4
设计单位
华优建筑设计院
5
监理单位
石家庄城发监理
6
质量监督单位
河北省承德市质量监督站
7
施工总承包单位
浙江海天建筑集团
8
建筑面积
94892.59m²
9
资金起源
建设单位自筹
10
协议承包范围
详见已经签署施工总承包协议
11
协议工期
开工时间
03月30日
完工时间
9月30日
承德市开发区东区RBD(C-2-2)地块12#、13#、16#、17#、20#、21#楼外墙挑檐板部位全部有EPS造型，造型要求为B1级聚苯板制作。挑檐部位上下EPS造型间距小于300mm时要求在挑檐板（即间距1200砼挑檐下部挑檐）上EPS部位加设A级防火岩棉板，防火岩棉板和上下EPS聚苯板缝隙相加不得小于300mm。
三、施工准备
3.1技术准备
1）熟悉、会审图纸，了解设计内容及设计意图，明确工程所采取设备和材料，明确图纸所提出施工要求，明确各工种间交叉配合，方便及早采取方法，确保施工过程中不破坏建筑物结构强度及外观，不和其它工程发生位置冲突。
2）查对施工图纸，进行安装施工技术交底。充足了解设计文件和施工图纸关键设计意图。
3）熟悉和工程相关其它技术资料，如施工及验收规范、技术规程、质量检验评定标准和制造厂家提供产品资料。
3.2机具设备准备
 电动搅拌器、 角磨机或直板锯（要求锯厚度够厚）、墨斗、钢筋翦、铁桶、灰斗、电缆、水平尺等
3.3材料准备
表1 聚苯板技术性能要求
表观
密度
(kg/m3)
导热
系数
(w/m·k)
吸水率
%
(v/v)
氧指数
(%)
压缩强度(MPa)
抗拉强度(MPa)
厚度
偏差
(mm)
燃烧性能
等级

水蒸气渗透系数ng/Pa.m.s
≥18
≤0.042
≤4
≥30
≥0.1
≥0.1
±2
B1
≤4.50
表2网格布性能要求
试验项目
单
位
性能指标
试验方法
标准网格布 加强网格布
JGJ144－中第A.12节
标准网眼尺寸
mm
4.0－6.0
5.0－10.0
单位面积质量
g∕m²
≥160
≥500
耐碱断裂强力（经、纬向）
N∕50mm
≥1250
≥3000
耐碱断裂强力保留率（经、纬向）
％
≥90
≥90
断裂应变（经、纬向）
％
≤4.0
≤4.0

表3外墙外保温抗裂砂浆性能指标
试验项目
性能指标
拉伸粘结强度，MPa
常温常态
≥0.80
浸水粘结强度，MPa
常温常态
≥0.60
可操作时间，h
≥2
柔韧性，28d压折比
≤3
24h吸水量，g/m3
≤1000
透水性（24h），ml
≤3
抗裂性 (厚度5mm以下)
无裂纹
表4岩棉板性能要求见
项目
单位
指标
密度
kg/m3
≥120
密度许可偏差
％
±10
纤维平均直径
µm
≤7
导热系数
W/（m·k）
≤0.044
渣球含量（颗粒直径≥0.25mm）
％
≤6.0
质量吸湿率
％
≤1.0
体积吸湿率
％
≤4.0
憎水率
％
≥98
热荷重收缩温度
ºC
≥650
有机物含量
％
≤4.0
抗压强度（10％收缩量）
kn/m²
≥40
剥离强度
kPa
≥14
蓄热系数
W/（m²·k）
≥0.75
燃烧性能等级
A

四、关键施工方法
4.1安装工艺步骤
材料检验、分类堆放→现场测量放线 →基层处理→配置砂浆→EPS造型粘贴→粘接缝处理→EPS连接固定→粘贴耐碱纤维网格布→抹面砂浆
4.2施工要求
（1）基层清理
1）清理墙面上残留浮灰、补充旧墙体隔空面、起鼓面要铲除、油污等杂物及抹灰空鼓部位等。
2）要求粘贴表面平整度偏差不超出4mm，超差时对突出墙面进行打磨，对凹进部位进行找补抹平（需找补厚度超出6mm时用1:3水泥砂浆抹灰，需找补厚度小于6mm时用聚合物粘结砂浆实施找补）；以确保整个墙面平整度在4mm内，做到阴阳角方正、上下通顺。
（2）配置砂浆
1） 施工使用砂浆是针对EPS基面要求而特殊配置专用粘结复合型砂浆；
2） 施工时用手持式电动搅拌机搅拌，搅拌必需充足、均匀，稠度适中。
3） 砂浆调制完成后，需静置5分钟，使用前再次进行搅拌，搅拌好砂浆应在3h内用完。
（3）EPS造型构件加工
EPS构件均为标准尺寸，切割时要考虑拼接缝宽。EPS聚苯线条尺寸、形状依据图纸而定；用粘结剂进行粘接。
（4）粘贴EPS
EPS造型粘贴时，聚苯EPS构件粘结剂，应使用优质复合型粘结砂浆，为确保粘接面积及粘接强度，采取点框法在原外墙保温板上进行粘贴，粘贴面积大于40％，用力挤压EPS构件使砂浆从周围溢出，粘接缝宽小于3mm。粘接缝应随粘随勾，灰缝饱满，并保持EPS构件表面整齐。
对于较大EPS构件，安装时要求设置支撑进行临时固定（采取在挑檐板下侧砼挑檐板上支设EPS条形支柱，既能够预防临时下坠，也为以后安全起到作用）然后在粘钉下侧挑檐板上EPS造型。
拼接完灰缝应用灰刀勾平，使EPS构件成为一体。干燥后，若EPS构件拼缝处留有多出粘结砂浆可用砂纸进行打磨。
（5）拼缝处理
因为构件是由每段拼接成型，面层挂网格布时要求满挂，网格布不许可对接，必需搭接，搭接长度不得少于10cm。
（6）EPS固定
EPS构件造型必需用锚钉或丝杆锚固在砼结构上，具体要求为厚度在500mm以内造型用内膨胀锚钉固定在结构板上；对于厚度大于500mm造型因市场上无该长度内膨胀铆钉，须将安装EPS造型砼结构挑檐板上打孔，然后穿入套丝拉杆再将EPS构件穿到上面，套丝拉杆两个端部均用螺栓加垫片固定（螺栓不得露出原挑檐板保温板）。坐落在结构板上EPS造型板固定用锚钉或丝杆为单排固定，间距为3个/m；粘贴于结构板下EPS造型板固定用锚钉或丝杆为双排梅花型固定，纵向间距为3个/m。
五、质量确保方法
1）为确保EPS聚苯线条装饰性和安全性，必需从设计、制作和安装施工全过程进行质量控制。所以，质量控制应循着EPS装饰线条设计→材料选择→加工制作→安装施工→工程验收。
2）EPS聚苯线条设计质量控制
EPS装饰线条施工图应根据建筑设计单位提出设计要求，具体负责技术设计，确定所用材料，选择材料厂家及施工单位。在设计过程中严格实施对应规范，确保EPS装饰线条装饰性和安全性，做到饰面石材美观实用，合理安全。
3）材料加工制作质量控制
全部工程施工使用材料和配件全部符合国家和行业标准要求前提下，一是着重EPS聚苯线条质量；二是着重控制粘结砂浆质量。具体内容是从放样、下料人手，控制好EPS装饰线条平面、窗口尺寸偏差。
4）安装工艺质量控制
施工中工序质量控制是确保整个工程项目质量关键步骤，所以，依据EPS聚苯线条施工工艺，在各工序中要设置一系列控制点，并依据现场情况立即做部分必需调整。EPS安装质量控制，粘结砂浆质量控制，耐碱网格布施工质量控制。
a.结构基层中预留孔洞、水电管道等作业完成，且尺寸正确。
B.构件尺寸许可偏差和检验方法
项次
项 目
许可偏差(mm)
检验方法
1
EPS装饰线条水平度
3
用水平仪检验
2
EPS装饰线条立面垂直度
3
用水平仪检验
3
EPS装饰线条上沿水平度
2
用水平尺和钢尺检验
4
相邻板材板角错位
1
用钢尺检验
5
EPS装饰线条表面平整度
2
用垂直检验尺检验
6
阳角方正
2
用直尺检测尺检验
六、应注意质量问题
1）接缝不平，高低差过大：关键是基层处理不好，对EPS线条质量没有严格挑选，安装前试拼不认真，施工操作不妥，轻易造成EPS线条外移或版面错动，以致出现接缝不平，高低差不大。
2）施工时环境温度应小于38℃，不低于5℃，低于此温度时粘结砂浆必需采取抗冻配方。风力小于5级。
3）安装、切割EPS构件前，墙面不需洒水湿润，但粉尘污渍等影响粘结强度杂物应清理洁净。
4）拼装时，拼装缝应尽可能留于整根EPS构件中间部位。
5）搅拌粘结砂浆时兑水按指定配比进行。
6）刚粘结EPS构件应注意保养，遇雨天时，安装好EPS线条要用彩布遮盖，预防雨水冲刷、不能人为践踏。
七、成品保护
1）材料搬运过程中要轻拿轻放，避免划伤碰撞，严格确保材料表面质量。
2）严禁焊接火花溅落和物体撞击。
3）施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
4）对抹完聚合物水泥砂浆保温墙体，不得随意开凿孔洞。如确实需要，应在聚合物水泥砂浆达成设计强度后方可进行，安装物件后周围应恢复原状。
5）上料时严禁碰撞EPS线条饰面。
八、安全确保方法
8.1工程施工人员基础安全操作要求
1）工程施工前应进行安全技术交底，逐层进行安全教育，落实全部安全技术方法和个人防护用具，未落实不得进行施工。
2）工作人员进入施工现场必需戴好安全帽，系好下颌带。
3）施工人员不准穿带钉靴、硬底靴。
4）施工人员不准酒后上岗、不准带病作业。
5）高空作业人员必需系好安全带，恐高症、高血压者不得高空作业。
6）非电工不得私自乱接乱动电线及带电机具。
7）脚手板搭设不得有探头板，脚手板上材料堆放不得超出板许可荷载。
8）做到不伤害自己、不伤害她人、不被她人伤害。
8.2 高空作业人员安全操作要求
1）高空作业中安全标志、工具、仪表、电器设施和多种设备，必需在施工前加以检验，确定其完好方能投入施工。
2）攀登和悬空高处作业人员和搭设高处作业安全设施人员，必需经过专业技术培训及专业考试合格，持证上岗并定时进行体格检验。
3）施工中对高处作业安全技术方法发觉有缺点和隐患时，必需立即处理，危及个人安全时，必需停止作业。
4）施工作业现场全部可能坠落物件，应一律先行撤消或加以固定。
5）高空作业中所用物料均应堆放平稳。
6）作业人员应从检定通道上下，不得在阳台之间等非要求通道进行攀登，也不得任意利用吊车臂架等施工设备进行攀登；上下梯子时，必需面向梯子。
7）悬空作业处应有牢靠立足处，并必需视具体情况，配置防护拦网、栏杆或其它安全设施。
8）悬空作业所用索具、脚手板、平台等设施，均需经过技术判定或检证方可使用。
9）进行各项窗口作业时，操作人员重心应在室内，不得在窗台上站立，必需时应系好安全带进行操作。
10）特殊情况下如无可靠安全设施，必需系好安全带并扣好保险钩，或架设安全网。
