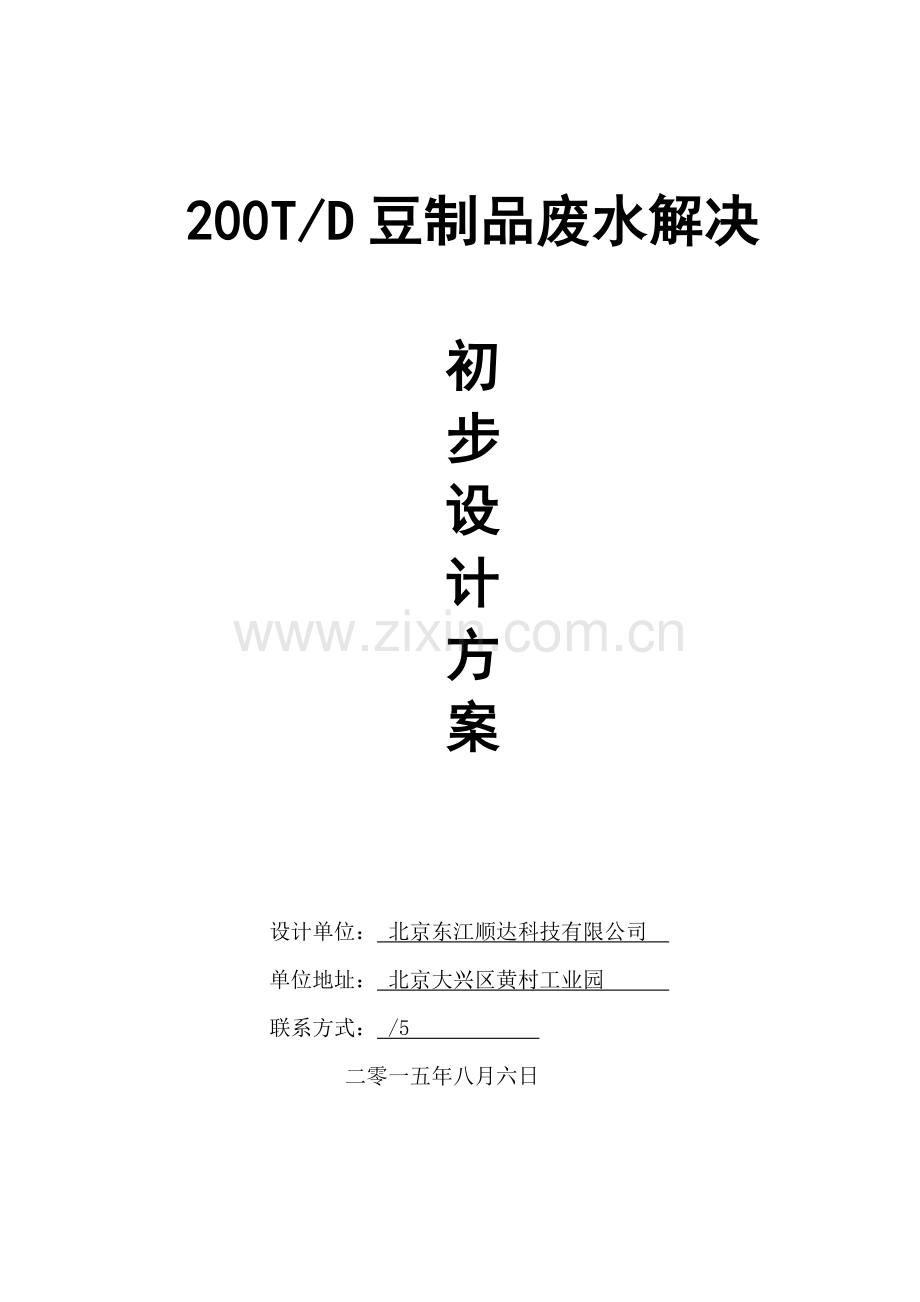

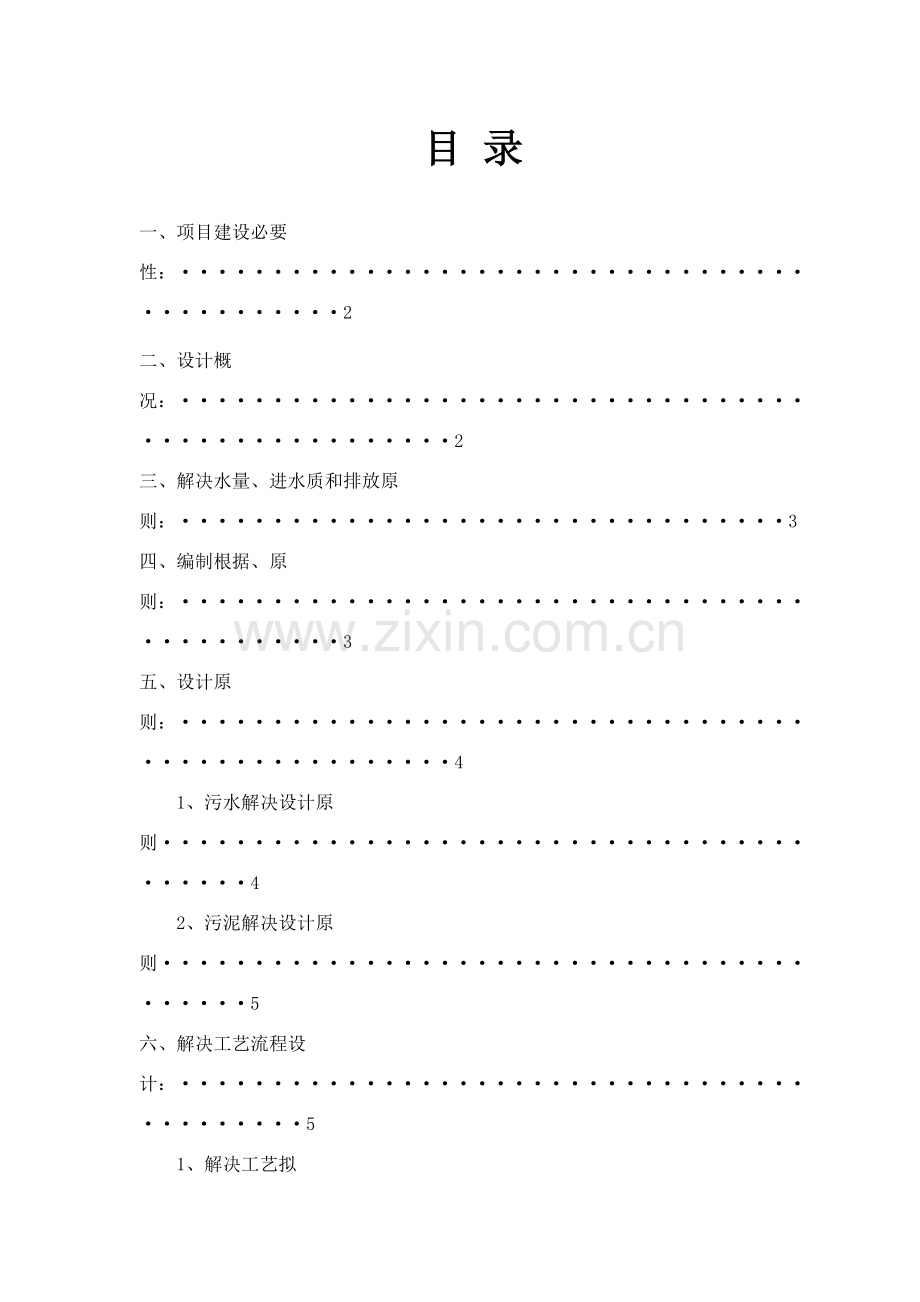

200T/D豆制品废水解决初步设计方案 设计单位： 北京东江顺达科技有限公司 单位地址： 北京大兴区黄村工业园 联系方式： /5 二零一五年八月六日目 录一、项目建设必要性：2二、设计概况：2三、解决水量、进水质和排放原则：3四、编制根据、原则：3五、设计原则：4 1、污水解决设计原则4 2、污泥解决设计原则5六、解决工艺流程设计：5 1、解决工艺拟定5 2、工艺流程设计7 3、工艺流程简述7七、解决工艺设施及性能参数阐明：9八、电气、仪表及自控设计：11 1、设计根据及技术规范11 2、设计原则12 3、导线电缆选型原则：12 4、防雷接地：13九、重要设备及部件配备清单：14十、方案总结：15十一、售后服务承诺：15一、项目建设必要性：豆制品生产具备较好经济效益，但其生产过程中会产生大量弱酸性高浓度有机废水，公司排放豆制品生产废水会导致水体富营养化、缺氧、鱼虾绝迹、水质恶化、发臭，严重污染地表地下水。高浓度有机废水不治理睬对环境导致严重危害，影响本地居民生活质量和影响附近环境质量。为了公司可持续性发展，公司领导规定对此污水进行彻底治理，使其达到有关原则后外排，建设一套新废水治理工艺是控制污染有效手段，也是公司总体规划实行，并树立良好公司形象，创造良好投资环境和生产环境。同步，厂区废水解决厂建设，也符合国家发展规划和产业政策、以及地区社会、经济、环境协调发展规划。 保护环境是国内基本国策，保护水环境和生态环境，是实现社会、经济可持续发展重要保证，并能改进居民生活环境，提高生活质量，增进经济持续发展。因而建设50吨/天生产废水治理工程是十分必要。二、设计概况： 豆制品公司废水重要来源于原料黄豆浸豆、泡豆及压榨废水和冲洗废水，该废水有机物含量高，可生化性强，是污染环境高浓度废水。废水污染物大都为可降解有机物，可生化性达到0.60.7，废水CNP平均为1004.70.7，适合微生物生长，对于该类型废水解决核心是选取适当解决工艺和有关参数合理设计是至关重要。 豆制品废水重要来源于洗豆水、泡豆水、浆渣分离水、压滤水、各生产工艺容器洗涤水、地面冲洗水等。其中黄泔水CODCr 高达20 00030 000mg/ L ,泡豆水CODCr 4 0008 000 mg/ L ,其她废水CODCr相对较低。依照实际工程经验,豆制品废水解决易浮现如下问题：豆制品生产属于间歇生产方式,排水时间较集中,水量和水质很不均匀;SS 高达1 0001 500 mg/ L ,厌氧条件下易在废水表面形成浮渣层;高浓度废水在厌氧解决过程中易酸化,使厌氧单元解决效果恶化；好氧阶段,采用活性污泥法解决,易产生污泥膨胀。三、解决水量、进水质和排放原则：（1） 项目名称：200m3/d豆制品废水解决工程（2） 建设单位：（3） 工程概况:工程规模：水量m3/dCODmg/LNH3-Nmg/LTPmg/LPH2005000130353-4注：依照我公司该废水经验暂定，详细依照实际状况拟定。解决工艺：采用“厌氧水解+气浮+生物接触氧化+沉淀”工艺； 污水出水执行国家污水综合排放原则（GB8978-96）中一级排放原则；四、编制根据、原则： 1、中华人民共和国水污染防治法2、给水排水工程构造设计规范 （GBJ69-84）3、建筑构造荷载设计规范 （GB50009-）4、混凝土构造设计规范 （GB50010-）5、建筑地基基本设计规范 （GB50007-）6、低压配电装置及线路设计规范 （GB50054-95）7、室外排水设计规范 （GB50014-）8、机械设备安装工程施工及验收规范 （GBJ231-75）9、现场设备、工业管道焊接工程施工及验收规范（GBJ236-82）10、钢制焊制常压容器 （JB4735-1997）11、建筑给水排水设计规范 （GBJ15-88）12、都市下水道水质原则 （CJ3082-1999）13、项目单位提供污水水质、水量等基本设计资料；14、其她现行有关原则规范 ;15、本地环保规范和规定;16、国内关于工业污水运营经验和运营资料 。五、设计原则：1、 污水解决设计原则(1) 认真贯彻国家关于环保工作方针和政策，使设计符合国家关于法规、规范、原则。(2) 综合考虑废水水质、水量随季节性变化特性，选用工艺流程技术先进、稳妥可靠、经济合理、运转灵活、安全合用。(3) 污水解决总平面布置力求紧凑，减少占地和投资。(4)妥善处置污水解决过程中产生污泥和其她栅渣、沉淀物，避免导致二次污染。(5)污水解决过程中自动控制，力求管理以便、安全可靠、经济实用，提高管理水平，减少劳动强度。(6)污水解决设备，规定采用技术成熟、高效率低能耗、运营可靠产品，某些核心设备可考虑从国外知名品牌。(7)优化解决工艺，减少投加药剂量，节约运营成本。（8）在厂区建设范畴内，废水解决设施总平面布置要符合整个厂区总体规划，并且要与厂区周边景观环境相协调。 2、污泥解决设计原则(1)依照污水解决工艺，按其产生污泥量、污泥性质，结合自然环境及处置条件选用符合实际污泥解决工艺。(2)采用适当脱水、浓缩办法，脱水后送填埋场填埋。(3)妥善处置污水解决过程中产生栅渣、垃圾、沉砂和污泥，避免二次污染。六、解决工艺流程设计：1、解决工艺拟定豆制品废水解决工艺选取应依照废水水质、排放原则及公司详细状况进行综合分析对比后拟定，普通涉及三个构成某些：一是预解决，目是去除废水中悬浮物和浮渣，采用办法以物化为主，如筛网、沉淀、混凝沉淀、气浮等；二是生物解决，这是整个解决工艺核心，通过微生物新程代谢作用，分解废水中溶解性有机物，惯用办法有活性污泥法，如A/O工艺、A2/O工艺、生物接触氧化法、氧化沟、浅层曝气等。厌氧生物解决办法重要有水解酸化、UASB、厌氧滤池等。结合咱们近年工程经验，拟定解决主体工艺流程为“厌氧水解+气浮+生物接触氧化+沉淀”主体工艺。2、工艺流程设计: 废 水 细格栅 上 清 液 污 调节池 空气搅拌 泥 回 流 厌氧水解池 污 泵 溶气气浮机 PAC、PAM絮凝剂 泥 接触氧化池 罗茨鼓风机 回 流 沉淀池 污泥浓缩池 达标排放 污泥干化场 干化外运3、 工艺流程简述:（1)细格栅井：粗格栅去除进站污水中大块杂物和某些悬浮物，重要为后续单元动力设备正常运营提供保障。(2)调节池：本单元重要是均和水质、平衡水量，削减高峰水量对后续解决单元冲击负荷，大大减少水量变化对解决效果影响，减少解决构筑物容积节约工程投资费用，便于系统自动化控制。(3)厌氧水解池：在高浓度废水解决工艺中，厌氧解决技术是一种核心环节，成功厌氧水解工段去除效率可达到50%以上。废水厌氧生物解决是指在没有游离氧状况下，以厌氧生物为主对有机物进行降解一种解决办法。在厌氧生物解决过程中，复杂有机化合物被降解，转化为简朴、稳定小分子化合物，同步释放出能量。其中，大某些能量以甲烷（CH4）形式浮现，如果厌氧消化过程彻底，最后产物均为CH4、CO2及NH3（NH4HCO3）。本单元除了降解有机物同步还为后续好氧解决作了很重要前期解决。其特点体当前：a 非常经济技术，不需要动力消耗、不需要药剂消耗；b设备负荷高，占地少，投资省；c剩余污泥量少，高度无机化、脱水容易；d初次启动过程缓慢，普通需要510周时间，通过接种方式可加以解决；e 受反映温度影响而波动；f 效率受pH值影响较大，最适当范畴在6.8-7.2之间。(4)溶气气浮机：气浮装置工作原理是在一定条件下，将大量空气溶于水中，形成溶气水，作为工作介质，通过释放器骤然减压，迅速释放，产生大量微细气泡黏附于通过混凝反映后废水中“矾化”上，使絮体上浮，从而迅速地除去水中污染物质，达到净化目。 本解决单元是将恰当数量混凝剂投入水体，通过充分混合、反映，使废水中微小悬浮颗粒和胶体颗粒互相产生凝聚作用，成为颗粒较大，易于沉降絮凝体（颗粒直径20m），通过沉淀加以去除。混凝沉淀长处是去除效率高，对废水悬浮物、浊度和色度有很高去除，对COD、BOD去除也有较好效果。依照实验室混凝实验表白，混凝剂采用聚合氯化铝（PAC）助凝剂采用聚丙烯酰胺（PAM）最佳工艺条件为：pH值为6.0-7.5、搅拌速度160r/min、搅拌时间15min、混凝剂投加量100mg/L、沉降时间150min，COD去除率可达60%左右。(5)接触氧化池：废水好氧生物解决是一种有氧状况下，以好氧微生物为主对有机物进行降解一种解决办法。废水中存在各种有机物，以胶体状、溶解态有机物为主，作为微生物营养源。这些有机物通过一系列生物反映，逐级释放能量，最后以无机物质稳定下来，达到无害化。 原生质（微生物） 剩余污泥（C5H7NO2） 合成有机物+氧+微生物 中间产物 CO2、H2O、NH3、SO42+、PO43-+能量 分解 由图可见，有机物被微生物摄取之后，通过新程代谢活动，有机物一方面被分解、稳定，并提供微生物生命活动所需能量；一方面被转化，合成为新原生质（或称细胞质）构成某些，使微生物自身生长繁殖，废水生物解决中活性污泥或生物膜增长某些称为剩余活性污泥，剩余污泥需进一步处置。(6)沉淀池：本单元重要是运用重力作用使废水中悬浮物、生物解决后产生污泥或生物膜与水分离，形成泥水界面。(7)污泥浓缩池：本单元重要是将各个解决单元产生剩余污泥汇集，通过静置使污泥进一步浓缩。(8)污泥干化场：进过污泥浓缩后污泥含水率依然在98%以上，需要进一步解决，采用污泥干化场方式是无需机械压滤机等设备，但需要一定场地。七、解决工艺设施及性能参数阐明：1、调节池水力停留时间：3h有效容积：30m3尺 寸：400030003000mm有效水深：2500mm抗渗级别：S6结 构：钢混数 量：1台2、厌氧池、接触氧化池水力停留时间：3h有效容积：30m3尺 寸：400030003000mm有效水深：2500mm水力负荷：0.8m3/(m2h)； 抗渗级别：S6结 构：钢混池内布置组合填料，每格单元设立污泥泵共2台，型号：WQ10-10-3、溶气气浮机 规格型号： QJS-10溶气气浮机 主机：370021002200mm 刮渣机：开元 0.75KW 加药系统：自动、防腐 空压机：V-0.18m3/min 溶气罐：5001512mm 电控柜：德力西（配套）4、罗茨鼓风机： 规格型号：GRB-50 功 率：2.2kw 供 气 量：1.39m3/min台 出口口径：50 mm 噪 音：78db 数 量：2台(一用一备)5、潜污提高泵： 规格型号：WQ12-15-1.5 功 率：1.5kw 扬 程：15.0m 流 量：12m3/h 出口口径：50mm 数 量：2台 (一用一备) 水泵叶轮：铸铁 泵 壳：铸铁 转 轴：不锈钢 轴 承：合金钢 机械密封寿命：不不大于30000小时 配 套：导轨提高装置 生产厂家：上海人民水泵厂6、电气控制系统 ： PLC 全自动控制 日本OMRON 空气开关、接触器、继电器 西门子/施耐德 按钮/选取开关 台湾八、电气、仪表及自控设计：1、设计根据及技术规范：（1） 10KV及如下变电所设计规范（GB50053-94）（2） 电力装置继电保护和自动装置设计规范（GB50062-92）（3） 通用用电设备配电设计规范（GB50055-93）（4） 工业与民用电力装置过电压保护设计规范（GB64-1983（5） 民用建筑电气设计规范（JGJ-T16-92）（6） 供配电系统设计规范(GB50052-95)（7） 电气装置电测量仪表设计规范（GBJ63-90）（8） 建筑物防雷设计规范（GB50057-94）（9） 工业与民用电力装置接地设计规范(GB65-1983)（10） 电力工程电缆设计规范(GB50217-94)（11） 工业公司通信设计规范(GBJ42-81)（12） 电子计算机机房设计规范(GB50175-93)（13） 自动化仪表选型规定(HG20507-1992)（14） 分散型控制系统工程设计规定(HG20573-95)（15） 信号报警、联锁系统设计规定(HG20511-1992)（16） 仪表配管配线设计规定(HG20513-1992)（17） 仪表供电设计规定(HG20509-1992)（18） 电气图用图形符号(GB4728)（19） 电气技术中文字符号制定通则(GB7159-87)；（20） 与上述原则、规范相应“施工和验收规范”及其原则图册；（21） 业主提供关于规定。2、设计原则： 在保证环保、市政工程废水解决厂工艺规定条件下，做到技术先进、操作简朴、管理以便、安全可靠、节约能源和经济合理。3、导线电缆选型原则：(1)全厂供配电线路均采用电力电缆，详细详低压配电系统图，控制回路采用控制电缆及屏蔽控制电缆，户外照明线路采用电力电缆穿镀锌钢管埋地暗敷。(2)敷设方式：厂区设电缆沟，供配电线路尽量沿电缆沟敷设，过马路、进建筑物处均穿镀锌钢管保护，室外直埋地敷设电缆应采用带铠装电缆。(3)厂区照明根据不同区域选用道路照明灯具和庭院照明灯具。4、防雷接地：(1)在低压电源进线电缆埋地引入低压配电室时，在总进线柜处将PEN线分离为PE线和N线后用接地线与接地装置焊接。(2)废水解决厂建筑物和构筑物按规范规定，在建（构）顶部设圆钢避雷带及避雷下引线。(3)全厂防雷接地和保护接地，共用一种接地装置。(4)接地装置、接地网应尽量运用自然接地体。(5)接地装置接地电阻1，必要时增长人工接地极。电子设备接地电阻规定，详见自动控制系统设计。(6)本低压配电系统接地形式采用TN-C-S系统，所有电机等用电设备采用多穿一根等截面导线作为接地线。九、重要设备及部件配备清单：序号名称数量规格型号备注1潜污泵2台WQ12-15-1.5Q=12m3/h H=15m N=1.5kw（一用一备）2污泥回流泵2台WQD10-10-0.75Q=10m3/h H=10m N=0.75kw （一用一备)3计量加药泵2台JXM-A240/0.7最大压力0.7KP 功率0.6KW4液位控制系统4个3003000mm5微孔曝气器40个215涉及支架6生物组合填料60m3150组合填料7罗茨鼓风机2台GRB-50Q=1.39m3/min N=2.2kw H=3m（一用一备）8溶气气浮机1套10m3/h解决量10m3/h，设备整体组合为一体，自动化限度高。供气单元空压机1台V-0.18m3/min功率1.5kw 型号V-0.18m3/min 一台，跟溶气罐配套。溶气单元溶气罐1套5001512碳钢溶气罐（水射混合器、液位控制系统(防腐型)、安全阀，压力表）等。罐内壁及其附件均为加强级玻璃钢防腐，气浮池单元钢构造池体1套370021002200mm箱体Q235钢板焊接，池体内壁环氧树脂防腐，外部采用环氧富锌漆，保证不锈。释放器及释放系统1套改进型、防堵塞采用1只释放器，释放阀、释放器和释放管材质为防腐型反清洗1套气浮池配套含水射器及抽真空反冲洗管路系统；除渣单元组合式自动刮渣机1套气浮池配套动力0.55kw，涉及链条式刮渣机1套、摆线针轮减速机；除电机和摆线针轮减速机外，别的部件所有为尼龙材质。回流单元回流泵1台IS65-40-100含阀门。流量：3-4m3/h，扬程：45m，功率：3.0kw.系统内阀门阀门1套系统配套进水调节球阀、溶气水调节分派阀、止回阀.9电控柜单元1套PLC控制控制各个泵、刮渣机、排渣机等。10系统管/阀件1套UPVC11电线电缆1套12安装调试十、方案总结：1、采用工艺“厌氧水解+气浮+生物接触氧化法”是成熟稳定、经济豆制品废水解决工艺。2、尽量运用原有构筑物，减少工程投资。3、充分考虑甲方投资和运营成本，尽量做到“最小投资，最大收益”。十一、售后服务承诺：1、免费提供水解决设备技术资料及技术征询服务；2、免费开机调试，保证水解决设备达到最佳运营状态；3、保质期为投入使用起1年质量保证，对水解决设备非人为故障负责保修零部件损坏负责免费更换；终身维护；4、在设备投入正常运营后，本产品浮现技术质量问题，我司售后服务人员随时电话或网络指引解决；5、质保期后，在5年内以最优惠价格为顾客提供维修保养服务并终身为顾客提供持续完善售后服务；6、供应商负责对所供设备进行安装指引。 北京东江顺达科技有限公司 联系人：李茂华 电话：
