RoseHA高可用性系统解决专项方案.docx

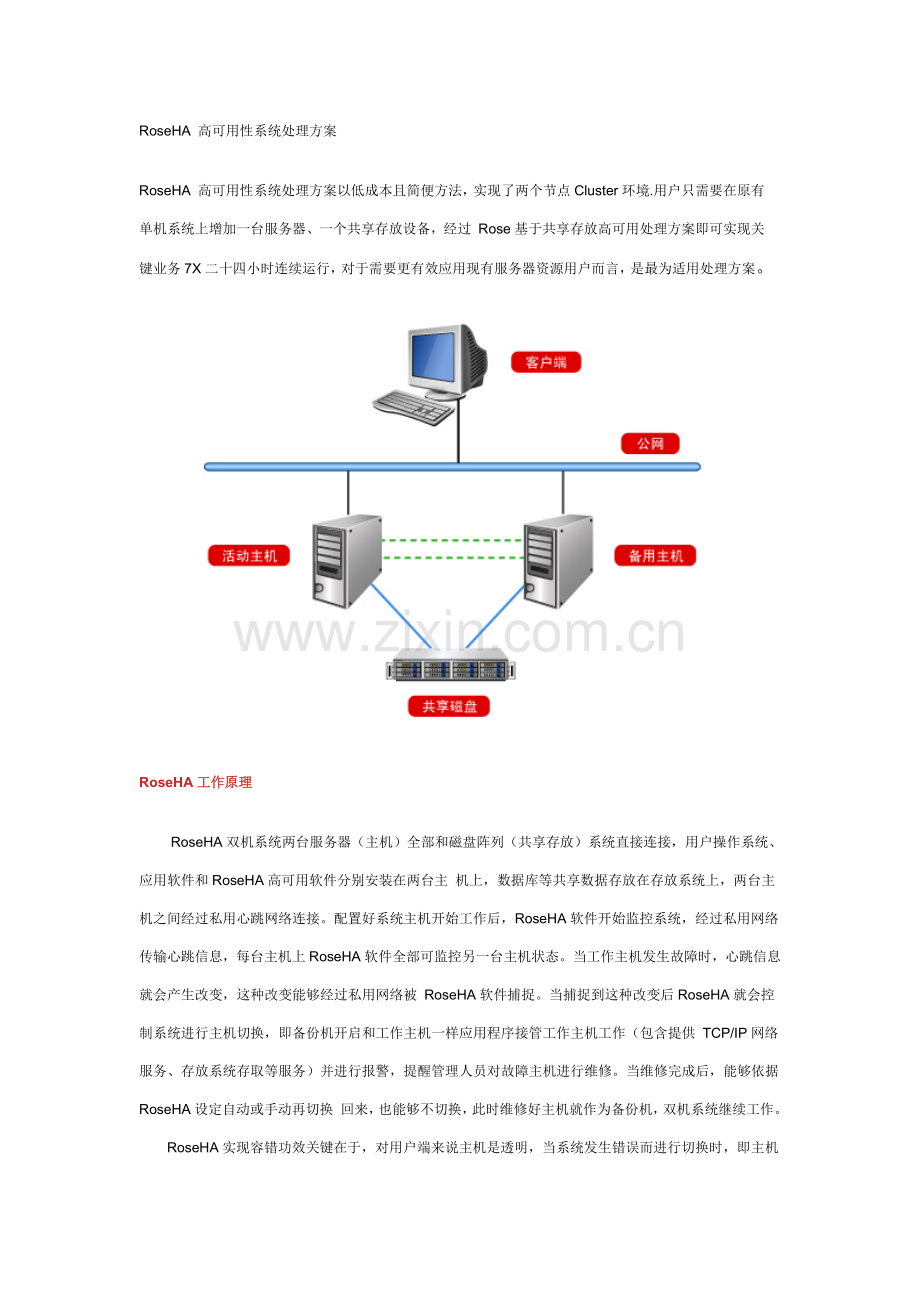

RoseHA 高可用性系统处理方案RoseHA 高可用性系统处理方案以低成本且简便方法，实现了两个节点Cluster环境.用户只需要在原有单机系统上增加一台服务器、一个共享存放设备，经过 Rose基于共享存放高可用处理方案即可实现关键业务7X二十四小时连续运行，对于需要更有效应用现有服务器资源用户而言，是最为适用处理方案。RoseHA工作原理 RoseHA双机系统两台服务器（主机）全部和磁盘阵列（共享存放）系统直接连接，用户操作系统、应用软件和RoseHA高可用软件分别安装在两台主 机上，数据库等共享数据存放在存放系统上，两台主机之间经过私用心跳网络连接。配置好系统主机开始工作后，RoseHA软件开始监控系统，经过私用网络 传输心跳信息，每台主机上RoseHA软件全部可监控另一台主机状态。当工作主机发生故障时，心跳信息就会产生改变，这种改变能够经过私用网络被 RoseHA软件捕捉。当捕捉到这种改变后RoseHA就会控制系统进行主机切换，即备份机开启和工作主机一样应用程序接管工作主机工作（包含提供 TCP/IP网络服务、存放系统存取等服务）并进行报警，提醒管理人员对故障主机进行维修。当维修完成后，能够依据RoseHA设定自动或手动再切换 回来，也能够不切换，此时维修好主机就作为备份机，双机系统继续工作。RoseHA实现容错功效关键在于，对用户端来说主机是透明，当系统发生错误而进行切换时，即主机切换在用户端看来没有改变，全部基于主机应 用全部仍然正常运行。RoseHA采取了虚拟IP地址映射技术来实现此功效。用户端经过虚拟地址和工作主机通讯，不管系统是否发生切换，虚拟地址一直指向工 作主机。在进行网络服务时，RoseHA提供一个逻辑虚拟地址，任何一个用户端需要请求服务时只需要使用这个虚拟地址。正常运行时，虚拟地址及网络服务 由主服务器提供。当主服务器出现故障时，RoseHA会将虚拟地址转移到另外一台服务器网卡上，继续提供网络服务。切换完成后，在用户端看来系统并没有 出现故障，网络服务仍然能够使用。除IP地址外，HA还能够提供虚拟计算机别名供用户端访问。对于数据库服务，当有主服务器出现故障时，另外一台服务器 就会自动接管，同时开启数据库和应用程序，使用户数据库能够正常操作。RoseHA关键功效特点友好界面 RoseHA 提供了友好直观图形安装界面和监控管理界面。经过直观而又方便Java Applet管理界面，用户能够交互式地对集群系统进行配置、监控和管理，并能够利用Applet网络特征，经过网络对系统进行远程管理，实时地显示出 主机系统及服务状态灵活Active-Active模式和Active-Standby模式 RoseHA支持Active-Active模式和Active-Standby模式。用户可指定每台服务器作用（active or standby），指定要监控服务和硬件部分，定义指定服务发生故障后要采取深入行动（如是否重新开启该服务、许可最大开启时间等）。支持多条心跳路径 能够将网线和RS-232串口线作为RoseHA软件心跳路径。配置多条心跳路径能够避免系统单点故障。支持虚拟MAC地址 在网络环境中，每个IP和唯一MAC绑定在一起。而传统集群结构下，将致使集群活动IP在不一样时刻绑定不一样MAC地址，造成跨网段通信出现问 题。为了使集群软件愈加好支持这种网络安全等级较高网络环境，RoseHA提供了支持虚拟MAC地址功效，使集群环境IP地址实现和唯一MAC地址绑 定。自动切换当系统出现故障时（如：系统宕机、HA进程/应用进程被杀掉、RS-232、SCSI、光纤、网络线缆断开），RoseHA 将确定故障原因，并采取对应对策，并将这些应用切换到备份服务器上。而故障服务器中未受影响应用不会被切换，即不会受任何影响。不需要系统管理员干预。自动检测 在集群系统每一台服务器内，RoseHA含有两个关键进程，它们相互监控，假如其中一个进程失败，另一个进程会立即进行恢复，避免了RoseHA本身服务单点故障。 服务器可靠性 在主服务器出现故障（如掉电或宕机）时，另外一台服务器接管故障服务器上运行全部关键性应用。网络可靠性 假如服务器网络部分发生故障，会造成用户不能连接和访问到服务器，这一样是致命故障。假如该服务器配置了冗余网络接口，RoseHA会使用它来恢复 网络连接。在没有配置冗余网络接口，或全部网络接口均出现故障时，HA会将该应用切换到另外一台服务器上。切换完成后，用户在短暂切换过程后能够 继续访问所需服务。 存放可靠性 需要将应用全部数据存放在两台服务器全部能访问到共享磁盘中。提议使用磁盘阵列来存放数据，这么能够避免单点故障，而且便于对系统容量进行扩充。对由 Volume Manager软件管理磁盘阵列，RoseHA提供了对应处理程序，以确保磁盘阵列及数据可靠性。应用可靠性 在高可用性系统中能够运行多个应用。每一个应用是作为一个服务而存在。在服务器中，当某个服务失败而其它服务正常运行时，RoseHA将处理这个失败 服务。在将这个服务切换到另一台服务器上时，该服务器上运行服务也不会受到影响。对于和网络不相关纯数据应用，只需要切换数据存放和数据处理软件。而 对于和网络相关用户机/服务器应用，除了要切换数据存放和数据处理软件外，还需要切换相关虚拟IP。假如期望两个服务独立地进行切换，则此两个虚拟 IP地址不能相同。假如使用了相同IP地址，在发生切换时，RoseHA会将全部使用该IP服务全部切换到另外一台服务器上去。丰富附加功效 提供不一样针对特定应用Agent程序，使服务监控更切实际，愈加有效；提供用于开发Agent程序应用程序界面（API），使用者可针对特定服务编写Agent程序，实施和特定服务相关状态诊疗及错误恢复工作。产品规格分类具体列表操作系统WindowsWindows NT4.0 Server Sp6aWindows Server 各发行版本Windows Server 各发行版本Windows Server 各发行版本LinuxRedHat Enterprise Linux 2.1/3/4/5/6SUSE Linux Enterprise Server 8/9/10/11Asianux 1/2/3Red Flag Linux 4.0/5.0SCOSCO OpenServer 5.0.x/UnixWare 7.x.xSolarisSun Sparc Solaris 2.5.1/2.6/7/8/9/10Sun x86 Solaris 10支持应用数据库：Oracle、MSSQL、Sybase、DB2、Mysql、Informix等邮件服务器：Exchange、Sendmail、Postfix、Domino等Web服务器：IIS、Tomcat、Apache等文件服务器：Samba、FTP、NFS等中间件应用：WebLogic、WebSphere等用户自定义应用：提供二次开发API接口存放支持SCSI/IPSAN/FCSAN/SAS等
