XXXXXXXXXX

XXXXXXXX5kW光伏发电项目

并
网
验
收
报
告

11月22日

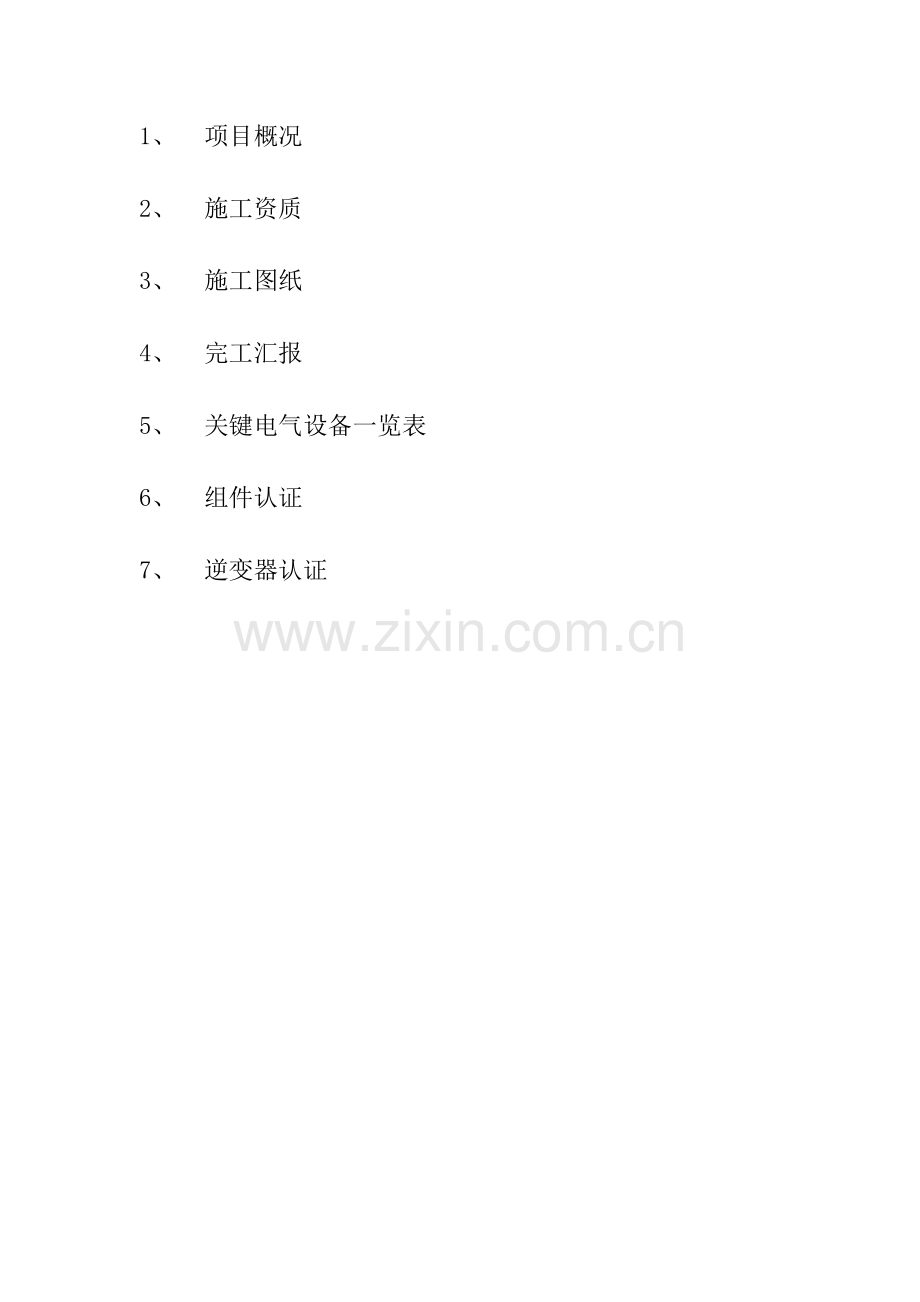

目 录
1、 项目概况
2、 施工资质
3、 施工图纸
4、 完工汇报
5、 关键电气设备一览表
6、 组件认证
7、 逆变器认证

一、
项
目
概
况

项目概况
项目名称

项目地址

占用面积

项目容量

开工日期
月 日
完工日期
月 日
建设单位

施工单位

工程概况：
＿＿＿＿＿＿＿＿＿＿＿＿光伏发电项目，总面积约＿＿m2，计划总容量为＿＿kW，本期建设容量为＿＿kW并网型固定式太阳能光伏发电系统。电池组件采取＿＿串＿＿并方法组成电池阵列，太阳能电池阵列发出电能经汇流箱输入光伏逆变器，逆变为220V/380V交流电，接入配电箱并入电网，自发自用余电上网。
工程关键建设内容及完成情况：
1、关键工程量
1）完成建设＿＿kW光伏发电单元基础及设备安装调试。
2、建设内容
关键包含光电转换系统、直流系统、逆变系统及对应配套设施等，光伏电池组件采取XX多晶硅光伏电池组件，采取固定支架支撑，和屋面成30度夹角，朝南向部署。支架系统组成：钢筋混凝土基础，钢支架。钢支架有前立柱、后立柱、主梁、斜撑、檩条，檩条上敷设电池组件。
工程于＿＿年＿＿月＿＿日开工，＿＿年＿＿月＿＿日设备安装结束，＿＿年＿＿月＿＿日光伏发电完工检验合格。
XXXXXXXX（盖章）

二、
施
工
资
质

三、
施
工
图
纸

组件排布图

支架图1

支架图2

四、
竣
工
报
告

光 伏 发 电 工 程
完工资料

用户名称：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
用电单位：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
施工单位：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

施工委托书
＿＿＿＿（以下简称甲方）自愿将工程建设任务委托给XXXXXXXX（以下简称已方），由乙方进行项目全部施工工作。
乙方应严格根据国家相关标准进行施工，未按需求方案进行施工，由甲方或电业局提出整改意见，乙方应立即按方案进行整改设计，直至项目合格。
自签署之日起生效，工程并网成功后委托书自行终止。
未尽事宜，双方协商处理。
甲方： 乙方：
＿＿＿年＿月＿日 ＿＿＿年＿月＿日

完工报检申请表
工程名称

用电地址

建设单位

建设方责任人

联络电话

施工单位
XXXXXXXX
施工方责任人

联络电话

我单位委托XXXXXXXX施工＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿工程已完工，我单位及施工方经自检合格确定：
1、已完成光伏电站建设方案所要求各项内容。
2、工程质量符合《光伏发电工程验收规范》要求。
3、技术资料完整，试验汇报齐全附后。
我单位认为该工程已含有完工验收条件，请贵单位检验。
申请检验单位（建设单位）： 施工单位： （签章）

建设单位：
（签章）

签收日期： 年 月 日

完工验收签证
工程名称

用电地址

建设单位

建设方责任人

联络电话

施工单位
XXXXXXXX
施工方责任人

联络电话

XXXXXXXX承接＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿工程，建设方依据依据施工单位提供完工资料，组织以下相关人员根据《光伏发电工程验收规范》相关条款进行检验，共同认为本工程检验时各项技术指标均符合相关要求，给予要收经过。

建设单位（签章）：

施工单位：（签章）

检验日期： 年 月 日

工程验收汇报
一、施工依据
＿＿＿＿＿＿＿＿＿＿＿＿和XXXXXXXX签署＿kW光伏发电系统工程安装服务协议及分布式住宅光伏发电系统安装验收标准，最终以电网企业要求为准。
二、施工组织机构
XXXXXXXX
项目经理：＿＿＿＿＿＿＿＿＿＿＿＿＿＿
联络电话：＿＿＿＿＿＿＿＿＿＿＿＿＿＿
现场责任人：＿＿＿＿＿＿＿＿＿＿＿＿＿＿
联络电话：＿＿＿＿＿＿＿＿＿＿＿＿＿＿
三、工程地点和范围
安装地点：＿＿＿＿＿＿＿＿＿＿＿＿＿＿
工程开、完工时间
工程＿＿＿年＿月＿日开工，＿＿＿年＿月＿日完工。
四、工程关键内容
1、支架及其基础制作。
2、光伏组件安装。
3、逆变器安装。
4、直、交流电缆敷设。
本工程由XXXXXXXX施工，技术资料、试验汇报附后。
本工程完工后我单位会同施工部门已自检，自检合格。

施工单位：XXXXXXXXXXXXXXX
＿＿＿年＿月＿日

光伏施工（基础）分项工程质量验收统计
项目名称

施工单位
XXXXXXXX
项目经理

检验项目
合格质量标准
检验方法
检验统计
评定结果
备注
1
混凝土基础定位轴线
许可偏差1mm
按桩基数检验，且不应小于3个
经纬仪，全站仪，钢尺实测
测量 个无偏差

2
基础顶面标高
许可偏差±2mm
按桩基数检验，且不应小于3个
经纬仪，全站仪，水平尺和钢尺实测
测量 个无偏差

3
地脚螺栓（锚栓）位移
许可偏差2mm
按桩基数检验，且不应小于3个
经纬仪，水准仪，全站仪，水平尺和钢尺实测
测量 个无偏差

4
支撑面顶板
标高许可偏差：±2mm
按桩基数检验，且不应小于3个
经纬仪，水准仪，全站仪，水平尺和钢尺实测
测量 个无偏差

水平度许可偏差：L/1000
按桩基数检验，且不应小于3个
经纬仪，水准仪，全站仪，水平尺和钢尺实测
测量 个无偏差

5
基础强度
符合设计要求
全数检验

根据设计图纸检验
使用回弹仪测定强度
全数检验

强度符合要求

验收评定结果
验收结论：

施工单位（盖章）：

项目责任人（签字）： 年 月 日

光伏施工（电气）分项工程质量验收统计
项目名称

施工单位
XXXXXXXX
项目经理

检验项目
合格质量
标准
检验
方法
检验
统计
评定
结果
备注
1
产品进场

系统使用电缆及附件，逆变器，规格，性能等应符合国家现行产品标准和规格要求

全数检验

检验证实文件、汉字标志及检验汇报
全数检验
合格

2
组件方阵电压

电压应一致并符合设计要求，许可误差±3%

全数检验

测试检验
全数检验
测量
合格

3
组件串最高电压

不得超出光伏组件

最高许可电压

全数检验

测试检验
全数检验
测量
合格

验收评定结果

验收结论：

施工单位（盖章）：

项目技术责任人（签字）： 年 月 日

接地电阻试验汇报
试验日期： 年 月 日 气候： 温度：
工程名称：
接地电阻测试仪器：
1、ZC-8型接地电阻测试仪一台
2、辅助接地棒二根
3、导线5m、20m、40m各一根
试验类型：交接
试验数据：单位（欧姆）
序号
接地装置名称及用途
实测值
许可值
结论
1
光伏支架接地
3.0
＜4

2
逆变器接地
3.1
＜4

3
交流并网计量箱接地
3.0
＜4

结论

试验人

试验依据及标准：电气装置安装工程电气设备交接试验标准（GB50150-）第26章接地装置。

施工检验单位：XXXXXXXX

五、
主
要
电
气
设
备
一
览
表
关键电气设备一览表
序号
名称
型号规格
单位
数量
备注
1
多晶硅太阳能组件
250Wp光伏组件20块
kW
5
XX
2
逆变器
5kW带隔离变
台
1
XXX
3
汇流套件
CXBN-TL-4B
套
2
带防逆流二极管
4
汇流套件
AHHY-HL-4T
套
2
带防逆流二极管
5
支架
JSDQ-1-1
套
1
热镀锌
6
支架
JSDQ-1-2
套
1
热镀锌
7
PV-F-1*4m2
12m（带MC4接头）
根
4
光伏专用

六、
组
件
认
证

七、
逆
变
器
认
证
