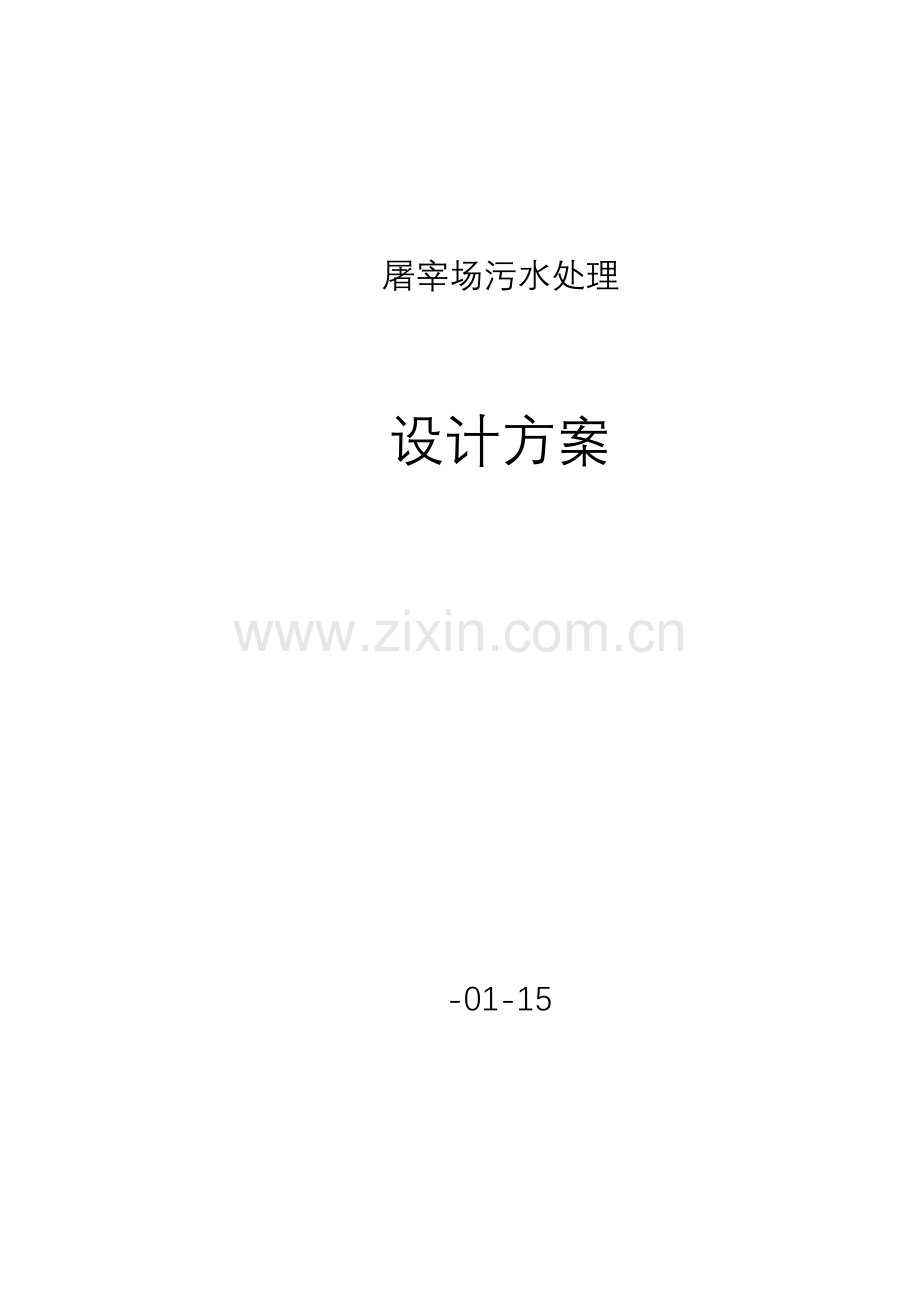

屠宰场污水处理

设计方案

-01-15目录
一．企业介绍
二．项目背景
三．屠宰厂污水处理方案设计
四．设计方案工艺步骤图
五．设计方案说明
六．预算
七. 附图

一 企业介绍

（一）、企业部门介绍
技术开发部有技术人员18人，其中中高级技术人员12人，含有多年从事环境保护机械设计和水处理工艺设计经验。为确保产品技术优异性，企业和中国多家设计研究部门及大专院校建立了紧密技术合作关系，不停吸收中国外优异技术和经验，研制新产品。
鼓风机分厂拥有近三十台（套）大中型机械加工设备，关键生产市政污水和工业废水处理用多级离心式鼓风机和为其它环境保护设备提供机械加工服务。离心式鼓风机进口风量可达200m3/min，出口风压可达70kPa，可满足多种大中型污水处理项目标需要。
制造分厂是以生产格栅除污机系列、刮吸泥机系列、带式压榨过滤机系列产品为主，同时生产其它环境保护机械。厂内有板金、电气焊、机械加工、塑料加工等设备30多台(套)，可生产50米直径刮泥机；机械格栅已经系列化，能满足多种间距、水深、沟渠宽度要求。
售后服务工程部可为用户提供安装调试服务，也可为用户提供设备维修、改造服务，提供技术支持、咨询等服务
（二）、企业关键产品情况
企业生产关键水处理设备有：
1、拦污机械 2、曝气机械
·HXGS型弧形格栅除污机 ·D型多级离心式鼓风机
·XFJ型旋转式固液分离机
·XGS型旋转式格栅除污机 ·金山Ι型曝气器
·HZG型回转式格栅除污机 ·SX-1型盆型曝气器
·GLG型固定式过滤格栅 ·SL-1型散流式曝气器
·SGS型转刷式细格栅 ·JU441型三通道静态曝气器
3、排泥机械 4、污泥处理机械
·CG-A型中心传动垂架式刮泥机 ·DYQ型带式压榨过滤机
·CG-B型支墩式双周围传动刮吸泥机 ·J4型药液定量泵
·CG-C型支墩式单周围传动刮泥机 ·QWD型气动污泥储斗
·NG-C型支墩式单周围传动浓缩机
·CX-C型支墩式单周围传动虹吸泥机
·CGX-C型单周围传动刮吸泥机 5、搅拌及其它处理机械
·CG-D型中心传动悬挂式刮泥机 ·JBR型溶药搅拌机
·PGT型行车式提耙刮泥撇渣机 ·TJB型可调式搅拌机
·PGL型链条式刮油（渣）刮泥机 ·JBH型混合搅拌机
·PBX型行车式泵吸排泥机 ·JBF型反应搅拌机
·PBH型行车式虹吸排泥机 ·GJH型管式静态混合器
·BXS型泵吸砂机 ·LXB型螺旋泵
·ZGM型中心传动行车式刮沫机 ·QF型加压气浮池
·SGM型双边驱动行车式刮沫机 ·GQF型高效气浮池
·ZXS型涡流式沉砂池吸砂机 ·IAF型引气气浮机
(三）、技术进步和技术合作
多年来我企业产品技术工作，一直坚持了“边引进、边消化、边吸收相结合”标准，取得了优异成绩，到现在为止，已经开发出七大系列、八十余个品种污水处理机械产品，产品遍布中国数市个省市。
1、 产品技术
(1)、离心式鼓风机：该机是我企业最早开发产品之一，现已
能够生产风量为20-200m3/min、风压为30～70kPa多个规格鼓风机。其优点是运行稳定、效率高、噪音小、能耗低。另外，可依据用户要求在风机上采取调频调速系统，实现风压、风量自动调整；应用PLC自动控制技术，实现风机低速、小流量工况下运转稳定性，预防喘振发生。
(2)、排泥机械：我企业开发排泥机械按排泥方法，可分为刮
泥机和吸泥机，吸泥机又可分为泵吸式和虹吸式两种；按结构形式可分为幅流式、竖流式、行车式等多个。现在已形成多系列、多品种，能适应多种生活污水、工业废水处理之用。现在生产幅流式刮泥机从直径Φ4m到Φ50m。
(3)、拦污机械：机械格栅是污水处理系统前处理设备，用来清除水中漂浮物及悬浮物，以保护后续工序设备及减轻处理负荷。现在我企业能够生产适应多种渠宽、水深及多种间隙机械格栅，品种有旋转式格栅、回转式格栅、弧形格栅、高链式格栅、旋转式固液分离机等。
(4)、污泥处理机械：带式压榨过滤机，是一个效果良好污
泥脱水设备，我们采取聚酯螺旋式无接头滤网，它含有透水速度快、滤饼含水率低、不易粘网、使用寿命长等特点，滤网自动纠偏装置，含有了良好脱水效果。多个进泥方法可供选择，使之成为理想污泥脱水设备。
2、 工艺技术
污水处理机械常年在恶劣环境下运转，表面防腐很关键。我们采取了最优异表面防腐工艺，加工前碳钢材料全部要进行抛丸、喷砂等预处理，设备加工完后还要进行多重涂漆处理，使之真正含有良好耐腐蚀性。通常情况下，设备防腐年限可达3-5年
（四）、技术合作
多年来和近多家科研设计部门建立了良好技术合作关系，关键有北京钢铁设计院、鞍山焦化耐火材料设计院、沈阳铝镁设计院、武汉轻工院、化工部长沙设计院、第四设计院、中南市政设计院、广州市政设计院、天津大学、清华大学、浙江大学、南开大学等。经过技术合作，使我们产品技术含量不停提升，快速得以推广应用，使企业走上了良性循环发展轨道。
（五）质量及服务承诺
1.设备质量承诺：
1.1提供符合相关国家标准、符合协议要求和设计制造技术条件要求优质产品。
1.2对所提供设备，包含电器元件、外购配套件等，负担全部质量责任。
2.交货承诺：
按协议要求交货时间交货。
3.技术服务承诺：
3.1按协议要求立即向用户提供操作和维护设备正常运转所必需内容完备技术资料。
3.2按协议要求或用户要求，选派有经验工程技术人员立即到现场进行技术咨询、指导安装和调试服务。
3.3按协议要求或用户要求，进行设备安装、调试、使用、维护等技术业务培训。
3.4接到用户反应质量问题信息后，确保在12小时内做出回复，二十四小时内派出服务人员，并以最快速度抵达现场。

二 项目背景
屠宰过程中将产生一定屠宰后清洗、解体冲洗、地面冲洗等废水。这些废水中脂肪、蛋白质等物质不经过处理，直接排入水体，将对其周围水体造成严重富营养化，严重破坏水体自杀能力,造成水体发黑变臭，影响环境和农业浇灌。由此，屠宰废水处理成了一个必不可少步骤。
现有一屠宰场，其污水指标，进水COD，欲进行一系列污水处理方法，以确保出水COD降低到500，从而达成国家三级排放标准。此屠宰场污水排放量为100m3/d,因其工作时间问题，其排水要求三个小时集中排放。
三 屠宰厂污水处理方案设计
1.设计标准
1)本设计方案严格实施国家相关环境保护各项要求，屠宰废水经处理后，确保各项出水水质指标均达成或优于污水对应排放标准和回用标准。
2）本工程采取优异设备和成熟可靠处理工艺，兼顾实用性和优异性，以实用可靠为主。
3）在确保工作效率前提下，尽可能节省工程费用，降低占地面积。选择工艺步骤时，尽可能降低运行能耗，以降低运行费用。
2.污水处理工艺
此屠宰场现有场地占地面积为35m*9m，设计流量300m3/d，下屠宰废水处理具体操作步骤以下：
（1）屠宰废水富含大量漂浮物（血污、毛皮、杂物 、染物等等），可用格栅给予拦截，以确保后续设备正常运行。
（2）屠宰废水富含血污、油脂等大分子有机物，直接进入好氧将极难降解，为减轻后续处理设施负荷，降低出水浓度，可加一座油水分离隔油池以去除油脂，所以格栅出水以后进入沉淀隔油池。
（3）屠宰场因为工作时间原因，其排水周期跟其它废水排放周期不一样，关键集中夜间排放，必需设置一个较大调整池来调整水质水量以确保整套设施正常运行，减轻对后续设施带来冲击负荷。为确保后续工作顺利进行，还应在调整池前往除部分大颗粒污染物，应先经过一台微滤机以后再进入调整池。废水经调整池搜集然后经过泵泵入后续处理设施。
（4）屠宰废水处理设备经过前端处理后，废水中仍然含有大部分大分子有机污染物，需要深入对其降解为小分子物质，为后续好氧生化做准备，并考虑到废水中氨氮和总磷超标，必需设施好氧—缺氧交替运行环境来达成硝化—反硝化交替运行来达成脱氮除磷效果，此处经过设置水解酸化池将后续好氧处理出水部分回流至水解酸化池来实现。
（5）废水经过水解酸化池后进入反硝化池，能愈加好去除污水中含氮量。
（6）反硝化池以后进入好氧池，此处将好氧池分为两段，它好处于于在不一样好氧段，微生物依据环境不一样而展现空间分布，含有针对性，有着愈加好去除效果。
（7）废水经过前端各个生化处理设施处理后，有机污染负荷很大程度得到降解。但废水中色度仍然难以达标，为了对色度去除，同时考虑对COD降低和氨氮及总磷降低，可设置混凝沉淀池并投加针对性药剂。
（8）沉淀池出水，进入消毒池，然后最终达标排放。
（9）污泥进入污泥池，部分污泥回流至前端工艺循环使用，其它运至干化场干化。
四 设计方案工艺步骤图
其工艺步骤图以下：
污水
格栅除污机
沉淀隔油池
调整池
水解酸化池
二沉池
氧化池
污泥干化场
达标排放
消毒池
加药
污泥回流
水
污泥
药剂
微滤机
反硝化池

五 设计方案说明
关键构筑物及设备：
所以污水处理厂占地35×9m，故水处理关键构筑物设计以下：
（1）格栅池，占地为两格栅池并联，每池1.5×0.8×2.5m，采取两台细格栅，栅隙3-5mm，细格栅可采取机械格栅或固定格栅两种。
（2）沉淀隔油池，设计占地为4×6×3.5m。
（3）调整池，并在此处设计预曝气，调整池分为两格串联，有利于沉渣，总占地为：4×8×3.5m，配套池内放置0.75kw潜水搅拌机一台。
（4） 水解酸化池，设计停留时间为6-8小时，分为两个反应池并联，每个反应池占地为3.5×4×5m，有效水深4.5m。
（5）反硝化池，设计停留时间为6-8小时，分为两个反应池并联，每个反应池占地为3.5×4×5m，有效水深4.5m。
（6）氧化池，设计停留时间为4-5小时，分为三个反应池并联，每个氧化池占地为2.4×4×5m，设计有效水深4.5m。配套鼓风机，功率5.5kw，风压5米，流量2.99m3/min,转速3000r/min,轴功率4.1KW。
（7）二沉池，为一矩形池，采取斜管沉淀池，设计停留时间为4小时，占地为4.5×2.5×5m。
六 预算
本方案土建投资、设备投资、总投资估算表分别见表2、表3、表4。

表2 土建工程投资估算表
序号
名 称
容 积
(m3)或(m2)
数量
合 计
(万元)
备 注
1
格栅池
3
2座

半地上砖混
2
隔油沉淀池
84
1

3
调整池
112
2

4
水解酸化池
70
2

5
反硝化池
70
3

6
氧化池
48
3

7
二沉池
45
1

小 计

业主自建

表3 设备投资估算表
序号
名 称
型 号
数 量
单 价
(万元)
合 计
(万元)
备 注
1
格栅
XGS500
1台
2.5

2
潜水搅拌机
QJB320
2套
0.8

3
潜水泵
50QW10-10-0.75
2台
0.4

一用一备
4
微滤机
WFJ600
1台
2.8

5
罗茨鼓风机
SS100
2
2.2

一用一备
6
污泥泵
80QW15-20-2.2
2台
0.55

一用一备
7
填料
260M3
1套
0.012

8
电控
非标
1套
1.0

9
斜板

12
0.03

管路阀门

1套
2.5

用户自行采购

小 计

腾禹负责
表4工程总投资估算表
序 号
项 目 名 称
构 成 方 式
费 用 (万元)
备 注
一
土建工程

0
提议业主自建
二
工艺设备

三
设备成套费
（二）×8%

含运杂费、配套费
四
安装工程

用户自行安装
五
本工程直接费累计
(一)+(二)+(三)+(四)

六
本工程间接费
1+2+3

1
工程设计调试费

七
本工程总投资估算

七 附图
