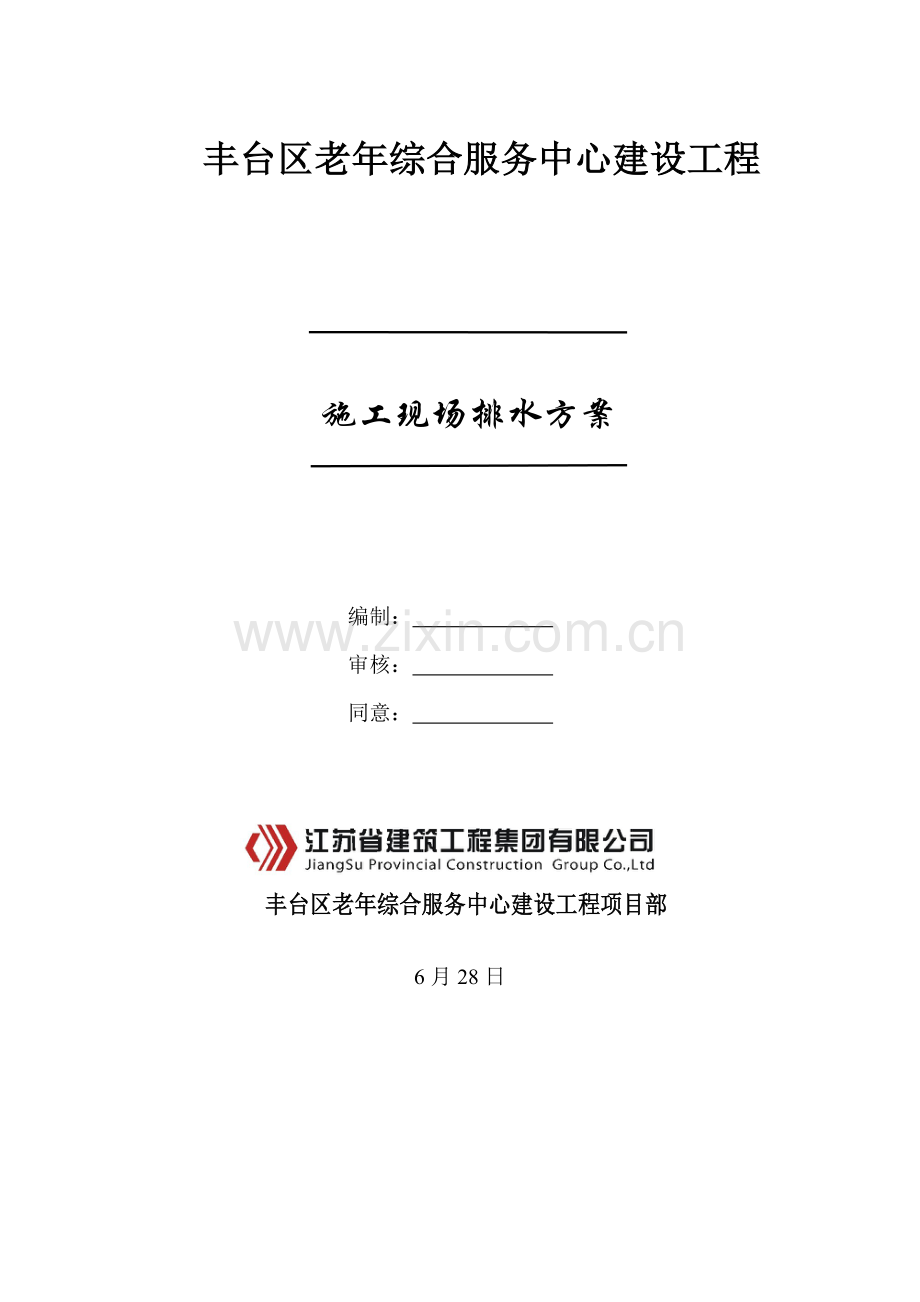

丰台区老年综合服务中心建设工程

施工现场排水方案

编制：
审核：
同意：

丰台区老年综合服务中心建设工程项目部

6月28日

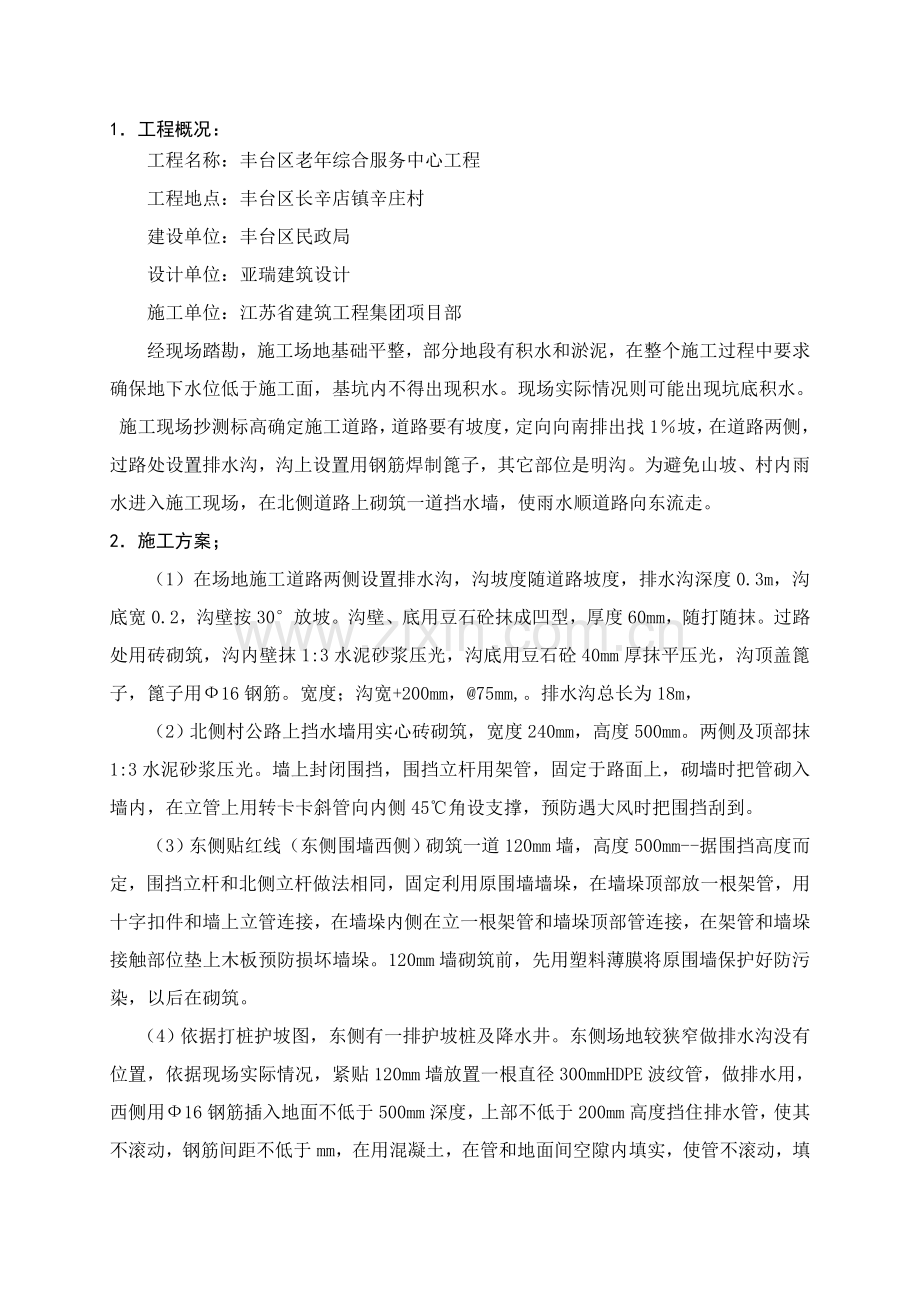

1．工程概况：
工程名称：丰台区老年综合服务中心工程
工程地点：丰台区长辛店镇辛庄村
建设单位：丰台区民政局
设计单位：亚瑞建筑设计
施工单位：江苏省建筑工程集团项目部
经现场踏勘，施工场地基础平整，部分地段有积水和淤泥，在整个施工过程中要求确保地下水位低于施工面，基坑内不得出现积水。现场实际情况则可能出现坑底积水。
施工现场抄测标高确定施工道路，道路要有坡度，定向向南排出找1％坡，在道路两侧，过路处设置排水沟，沟上设置用钢筋焊制篦子，其它部位是明沟。为避免山坡、村内雨水进入施工现场，在北侧道路上砌筑一道挡水墙，使雨水顺道路向东流走。
2．施工方案；
（1）在场地施工道路两侧设置排水沟，沟坡度随道路坡度，排水沟深度0.3m，沟底宽0.2，沟壁按30°放坡。沟壁、底用豆石砼抹成凹型，厚度60mm，随打随抹。过路处用砖砌筑，沟内壁抹1:3水泥砂浆压光，沟底用豆石砼40mm厚抹平压光，沟顶盖篦子，篦子用Ф16钢筋。宽度；沟宽+200mm，@75mm,。排水沟总长为18m，
（2）北侧村公路上挡水墙用实心砖砌筑，宽度240mm，高度500mm。两侧及顶部抹1:3水泥砂浆压光。墙上封闭围挡，围挡立杆用架管，固定于路面上，砌墙时把管砌入墙内，在立管上用转卡卡斜管向内侧45℃角设支撑，预防遇大风时把围挡刮到。
（3）东侧贴红线（东侧围墙西侧）砌筑一道120mm墙，高度500mm--据围挡高度而定，围挡立杆和北侧立杆做法相同，固定利用原围墙墙垛，在墙垛顶部放一根架管，用十字扣件和墙上立管连接，在墙垛内侧在立一根架管和墙垛顶部管连接，在架管和墙垛接触部位垫上木板预防损坏墙垛。120mm墙砌筑前，先用塑料薄膜将原围墙保护好防污染，以后在砌筑。
（4）依据打桩护坡图，东侧有一排护坡桩及降水井。东侧场地较狭窄做排水沟没有位置，依据现场实际情况，紧贴120mm墙放置一根直径300mmHDPE波纹管，做排水用，西侧用Ф16钢筋插入地面不低于500mm深度，上部不低于200mm高度挡住排水管，使其不滚动，钢筋间距不低于mm，在用混凝土，在管和地面间空隙内填实，使管不滚动，填实混凝土长短不低于200mm,间距小于mm。降水水管在排水管上部开个洞，直接插入排水管内使水流向排水沟，排水管流水向，北高南低，顺道路坡度自然流入市政排水沟（见图）

大
灰
厂
东
路
HDPE排水管 排水管上开口
东

市政排水沟

村 240
公 主 中联楼 主
路 挡 楼 楼
240
水
村 排水沟 240 排水沟
公 墙
雨 路 1％ 施工道路 1％ 施工道路
水 排水沟 排水沟
流 240
向

·

堆土区 钢筋加工区 木工加工区

排水沟平面部署图
3．应急方法
排水用电采取2台15kW发电机，每台发电机采取三项五线制，16mm2主电缆和一级配电箱相连，一级配电箱采取三条10mm2电缆连接三个二级配电箱，每个二级配电箱采取4mm2电缆下接两个18m3/小时污水泵。污水泵排水采取2寸消防水带直排入市政排水沟。
道路两侧明沟采取人工开挖沟槽，施工工艺步骤为：
场地准备、放线→开挖沟槽→抄测标高→材料准备→墙砌筑→抹灰压光→盖篦子
4．质量确保方法
为确保排水效果应注意以下多个方面问题：
1）开挖时沟底应保持平整并控制好排水沟坡度。
2）施工过程中应确保壁墙砌筑密实度，排水时预防沟壁跨塌。
3）排水过程中还应常常清理沟底淤积泥沙，确保排水沟流水通畅，以达成预期排水效果。
5．应注意安全事项、确保方法
1．遵守国家法令和安全生产操作规程和规章制度，不违章作业，有权拒绝违章指挥和安全设施不完善危险区域施工。无有效安全方法有权停止作业，汇报项目经理提出整改意见。

2．落实项目人员安全生产责任制，特殊工种应持证上岗，各工种必需严格按安全操作规程作业。
3．进入施工现场，必需戴安全帽，并系好下颌带；进入施工现场严禁吸烟，严禁酒后作业。
4．正确使用劳动保护用具和安全设施，珍惜机械电器等施工设备，不准非本工种人员操作机械、电器。
5．不得随意拆改各类防护设施，不得随意拆卸或改变机械设备防护罩。
6．明沟和排水渠应设警示标志，预防人机坠落。
7．抽水设备按国家现行标准《建筑机械使用安全技术规程》JGJ33要求进行操作，其中潜水泵放入水中或提出水面时应先切断电源，严禁拉拽电缆或出水管。
8．水泵应一直处于水面以下，预防烧泵。
9．挖沟时应按安全技术交底要求放坡、堆土，严禁在机身下方掏挖。
10．开挖应严格按要求放坡。操作时应随时注意土壁变动情况，如发觉有裂纹或部分坍塌现象，应立即进行支撑和放坡，并注意支撑稳固和土壁改变。
11.挖掘机工作中，挖掘机回转半径内不得站人。
12．土方堆放距排水沟上口大于1m，堆土高不超出1.5m。
13．机组实施日检制度，各机组负责每日施工前需对本机组安全作业状态进行检验。
14．发生工伤事故，立即抢救，并立即汇报领导，保护现场，如实向上级反应情况。
15．施工机电设备均应设置安全防护罩并接地接零，机具操作由专员负责，并实施挂牌制度，做到单机单闸单独触保器，预防触电事故发生。
16．现场临时用电，根据三相五线制，实施二级漏电保护，依据施工现场实际合理部署用电系统，电气设备金属外壳必需和专用保护零线连接。
17．施工现场全部用电设备除保护接零外，必需在设备负荷线首端处，设置漏电保护装置。
18．放置电闸箱处有显著安全警示标志，有防砸、防雨方法，闸箱由专员管理，一机一闸。
19．电缆电线由专业电工负责，按规范架空或埋设，并做好标识。
20．在用电缆、电线要完好，发觉破损严重要立即更换。

施工现场排水应急领导小组:
组长:李书增
组员
李江涛
组员

马腾
组员
田慧超
副组长:李振华
