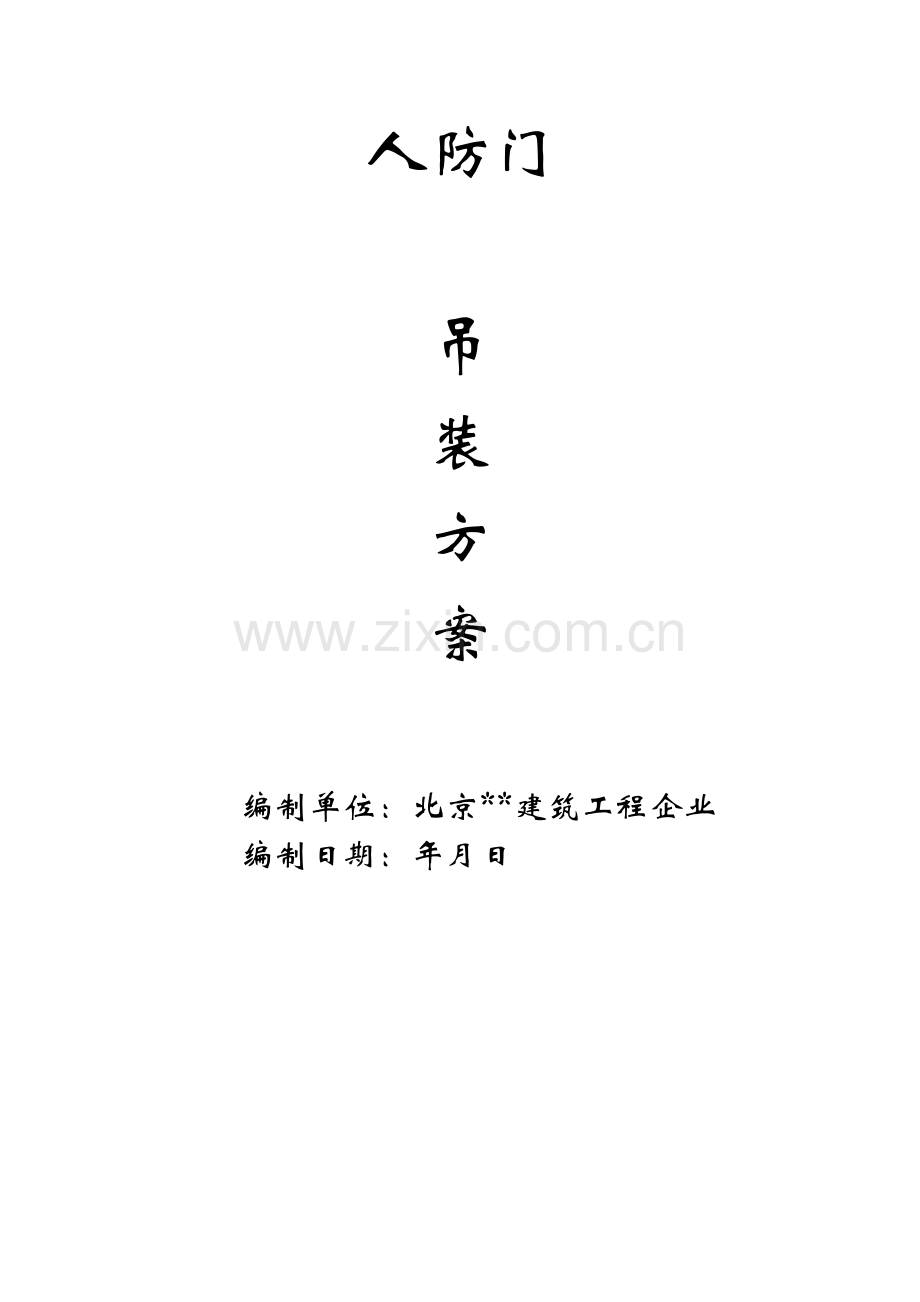

人防门安装专业方案.doc

人防门

吊
装
方
案

编制单位：北京**建筑工程企业
编制日期：年月日

目 录
一、编制依据…………………………………………………………..1
二、人防门概况………………………………………………………...2
三、人防门进场计划………………………………………………….. 3
四、施工准备…………………………………………………..……… 4
五、人防门现场吊装……………………………………..…………… 5
六、人防门制作和吊装质量控制………………………………………8
七、成品保护……………………………………………………………10

一、编制依据
1、《**工程建设企业科研设计业务楼施工图纸》
2、**工程建设企业科研设计业务楼设计变更
3、人防工程施工及验收规范（GBJ134-90）
4、建筑施工手册（第三版）（第4册）

二、人防门概况
依据建筑图纸要求，本设计根据平、战两用6级人防地下室进行，平时为地下停车库，战时为物质贮备库使用。人防面积2511㎡。

人防门窗表
编号
名称
采取标准图
洞口尺寸
数量
备注
图号
型号
宽
高
HFM1020-1.5正
防护密闭门
GJBT-457
HFM1020.3
1000
2125
1

HFM1020-1.5反
防护密闭门
GJBT-457
HFM1020.3
1000
2125
2

HM1020正
密闭门
GJBT-457
HM1020
1000
2125
1

HM1020反
密闭门
GJBT-457
HM1020
1000
2125
2

FM4025s-1.5
防护密闭门
GJBT-311
HSFM4022.3
4000
2200
2

M4025s
密闭门
GJBT-311
HSM4022
4000
2200
2

MH5700-1.5
悬板活门
JSJT-241
MH5700-1.5
500
800
10

三、人防门进场计划
编号
名称
数量
计划进厂日期
备注
HFM1020-1.5正
防护密闭门
1
-6-13

HFM1020-1.5反
防护密闭门
2
-6-13

HM1020正
密闭门
1
-6-13

HM1020反
密闭门
2
-6-13

FM4025s-1.5
防护密闭门门框
2
-6-13

M4025s
密闭门门框
2
-6-13

FM4025s-1.5
防护密闭门门扇
2
-6-16

M4025s
密闭门门扇
2
-6-16

MH5700-1.5
悬板活门
10
-6-13

四、施工准备
1、人防门进场后，应妥善保管，将门上门锁、门轴插销等零配件入库。
2、现场北侧预留20㎡空地，用来堆放人防门，人防门根据厂家编号分开堆放，不得大于四樘。堆放场地应平整、牢靠、无积水。
3、人防门应堆放在塔吊旋转半径内，确保在塔吊吊重范围内。
4、现场配置二台电焊机，以备门框固定筋焊接使用。
5、基础弹出人防门洞口线，并经监理验线合格后再吊装。
6、准备吊装索具、指挥人员和测量仪器。

五、人防门现场吊装
依据现场实际情况和人防门自重原因，宽度为1000㎜人防门将门框和门扇一次安装到位，对于宽度为4000㎜人防门在绑扎地下三层墙体钢筋时先将门框安装到位，待墙体混凝土浇筑完成、顶板未支模之前，将门扇吊至相对应门框所在空间内，方便于后期安装。
1、绑扎
宽度为1000mm密闭门整体吊装，宽度为4000mm密闭门分体吊装，先吊装门框，在吊装门扇。吊装前，检验门框和门扇连接情况，要求连接牢靠，然后将吊索从门框上吊环穿过，用卡环将吊索锁紧，以下图：

宽度为4000mm密闭门先吊装门框，待装修时再安装门扇。门框吊装方法同上。
2、起吊
人防门最大重量约三吨，依据H3/36B塔吊起重性能表，完全满足起吊需要。H3/36B起重性能表以下：
幅度（m）
21.7
40
45
50
55
60
起重量（t）
12
6
5.8
5.2
4.4
3.6
起吊前，必需试起吊，当确定无误后，方可正式起吊。
起吊过程中，边起吊钩，边旋转塔臂。
3、就位和临时固定
人防门吊运至位置后，落钩，将人防门放到地面，并复查门框线后，将吊索松开，然后用大撬杠撬，稍用点力气就能撬动，将门框撬至位置线处，用硬木楔临时固定，用线坠调整门框垂直度，然后将锚筋焊接在墙体筋上固定。
4、校正
人防门校正关键包含平面位置校正和垂直度校正，通常情况下，人防门平面位置在安装时已校恰好，所以，人防门校正关键是校正垂直度。校正垂直度关键采取敲打楔子法，在门框立面、侧面分别挂线坠调整，敲打楔子，使立面、侧面垂直度误差满足规范要求。
5、最终固定
人防门固定是将锚筋和墙体连接，然后浇筑混凝土使二者成为一个整体，为预防影响人防门垂直度，支设墙体模板时，必需确保墙体模板垂直度，浇筑混凝土时不能碰感人防门门框，在距人防门门框300mm处下棒振捣，确保混凝土振捣密实。
6、后期安装
宽度4000mm人防门门框就位，门扇吊至相对应门框所在空间，后期装修时，将门扇安装就位。关键方法是采取倒链将门扇吊起至门框处，利用撬杠撬到位，然后在门轴处加轴销进行固定。

六、人防门制作和吊装质量控制
1、从事人防门吊装人员必需充足重视工程质量。要认识到人防门吊装工程质量是建筑物工程质量关键组成部分，它将直接关系到战时物质贮备。
2、在进行人防门运输或吊装前，必需认真对构件制作质量进行复查和验收。以前，制作单位须先行检验，然后向施工总承包单位提交构件出厂证实书（附混凝土试块强度汇报），并在自查合格构件上加盖“合格”印章。
复查验收内容关键包含构件混凝土强度和构件外观质量。检验混凝土强度工作，关键是查阅混凝土试块试验汇报单，看其强度是否符合要求和运输、吊装要求。检验构件外观，关键是看构件有没有裂纹或裂缝宽度、混凝土密实度（蜂窝、孔洞及露筋情况）和外形尺寸偏差是否符合规范要求。
3、混凝土构件安装质量必需符合下列要求：
1）确保构件在吊装中不停裂。为此，吊装时构件混凝土强度不应低于设计强度等级70%。
2）确保构件型号、位置和支点锚固质量符合设计要求，且无变形损坏现象。
3）确保连接质量。人防门门框四面全部有锚固筋，锚固筋和相邻墙体混凝土相连接，为确保混凝土接头质量，必需确保接头混凝土各材料计量要正确，浇筑振捣要密实、应连续浇筑并认真养护，其强度必需达成设计要求或施工验收规范要求。
4、人防门制作和安装许可偏差和检验方法
人防门门扇和门框安装许可偏差和检验方法，见下表
项 目
许可偏差（㎜）
门扇尺寸
长度、宽度
±5
厚度
5
门框墙长度、宽度
±5
铰页位置偏移
2
闭锁位置偏移
3
闭锁孔位置偏移
2
5钢门框支撑面平整度偏差不应超出1㎜；每边不平整部分累积长度不应大于该边长度20%，且应分布在2处以上；门框四边垂直度偏差不应超出长边2‰；门扇和钢门框应贴合均匀，其间隙不得大于2mm；每边不贴合部分累积长度不应大于该边长度20%，且应分布在2处以上；铰页、闭锁安装位置应正确，上、下铰页同轴度偏差不应超出两铰叶间距1‰，且不得大于2mm；密封条应采取450坡口搭接，每扇门密封条接头不得超出2处；密封条应固定牢靠，压缩均匀，局部压缩量许可偏差不应超出设计压缩量20%；密封条不得涂抹油漆。
七、成品保护
1、进场人防门零配件应入库，以防丢失。
2、门扇水平堆放时，其内表面应朝下；应在两长边放置同规格条形垫木；在门扇跨中处不得放置垫木，以防门扇破裂。
3、吊装完成人防门扇必需覆盖保护，以防被重物敲击破碎。
