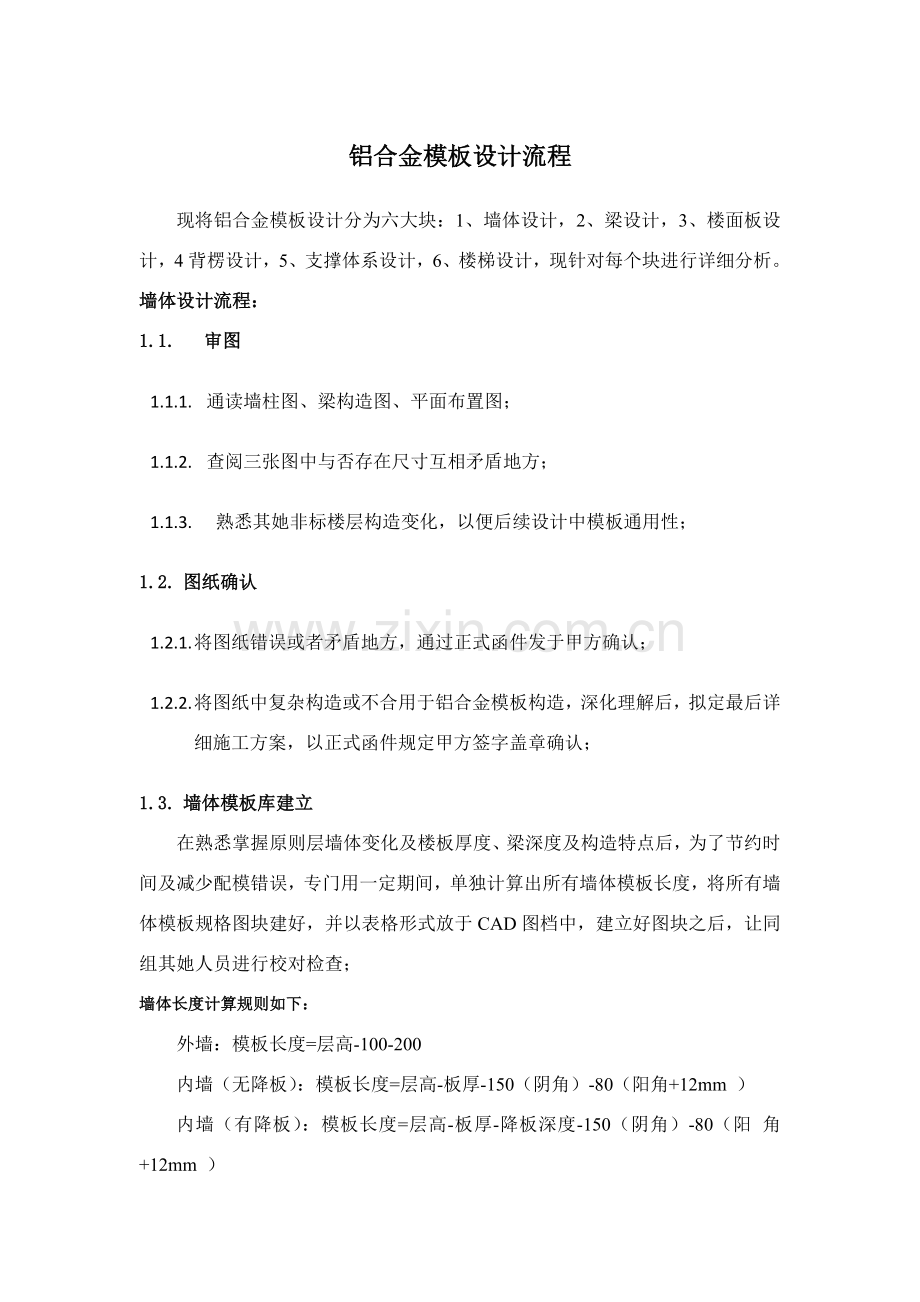

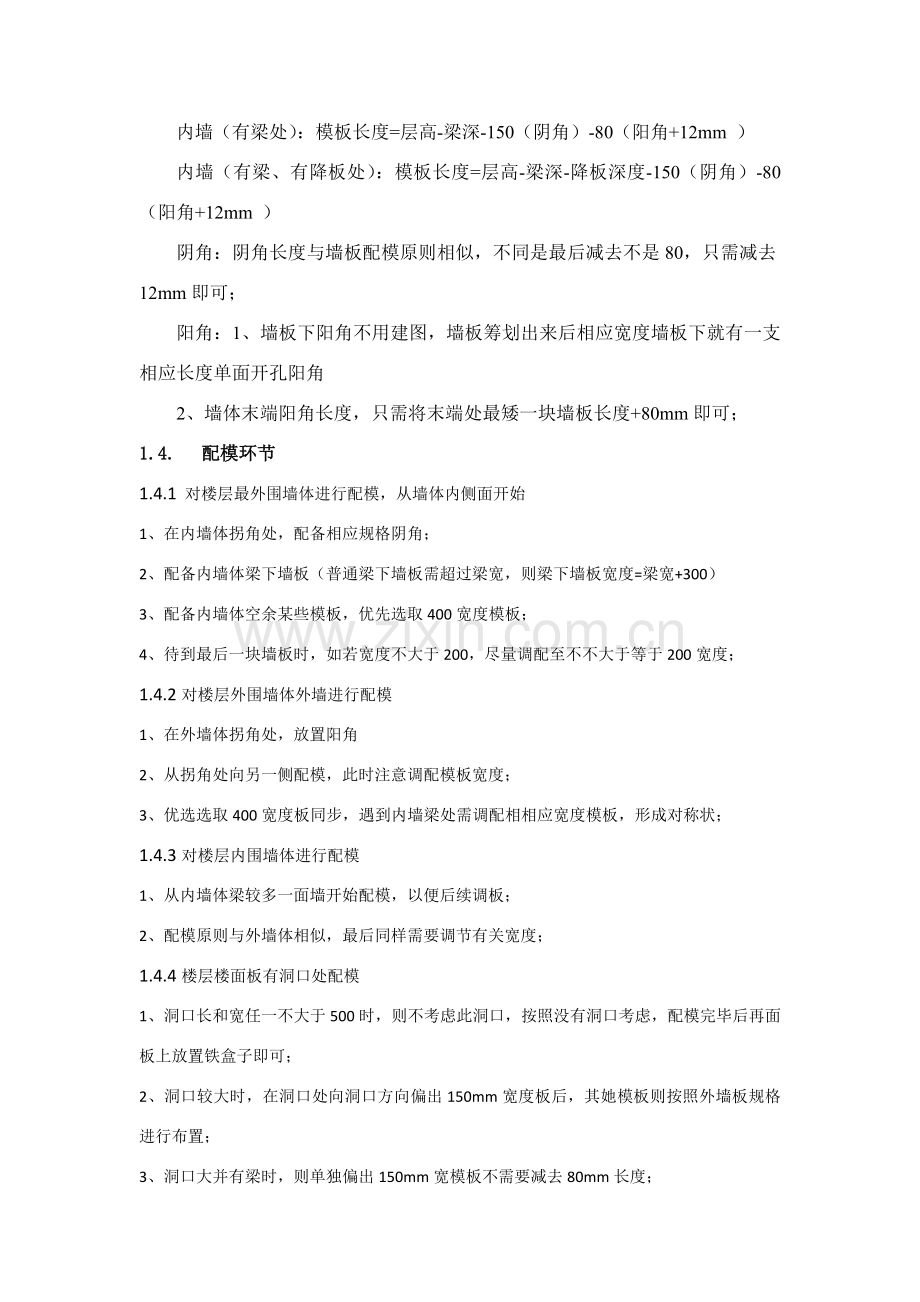

铝合金模板设计流程现将铝合金模板设计分为六大块：1、墙体设计，2、梁设计，3、楼面板设计，4背楞设计，5、支撑体系设计，6、楼梯设计，现针对每个块进行详细分析。 墙体设计流程：1.1. 审图 1.1.1. 通读墙柱图、梁构造图、平面布置图； 1.1.2. 查阅三张图中与否存在尺寸互相矛盾地方； 1.1.3. 熟悉其她非标楼层构造变化，以便后续设计中模板通用性； 1.2. 图纸确认 1.2.1. 将图纸错误或者矛盾地方，通过正式函件发于甲方确认； 1.2.2. 将图纸中复杂构造或不合用于铝合金模板构造，深化理解后，拟定最后详细施工方案，以正式函件规定甲方签字盖章确认； 1.3. 墙体模板库建立 在熟悉掌握原则层墙体变化及楼板厚度、梁深度及构造特点后，为了节约时间及减少配模错误，专门用一定期间，单独计算出所有墙体模板长度，将所有墙体模板规格图块建好，并以表格形式放于CAD图档中，建立好图块之后，让同组其她人员进行校对检查； 墙体长度计算规则如下：外墙：模板长度=层高-100-200 内墙（无降板）：模板长度=层高-板厚-150（阴角）-80（阳角+12mm ） 内墙（有降板）：模板长度=层高-板厚-降板深度-150（阴角）-80（阳 角+12mm ） 内墙（有梁处）：模板长度=层高-梁深-150（阴角）-80（阳角+12mm ） 内墙（有梁、有降板处）：模板长度=层高-梁深-降板深度-150（阴角）-80（阳角+12mm ） 阴角：阴角长度与墙板配模原则相似，不同是最后减去不是80，只需减去12mm即可； 阳角：1、墙板下阳角不用建图，墙板筹划出来后相应宽度墙板下就有一支相应长度单面开孔阳角 2、墙体末端阳角长度，只需将末端处最矮一块墙板长度+80mm即可；1.4. 配模环节 1.4.1 对楼层最外围墙体进行配模，从墙体内侧面开始 1、在内墙体拐角处，配备相应规格阴角；2、配备内墙体梁下墙板（普通梁下墙板需超过梁宽，则梁下墙板宽度=梁宽+300） 3、配备内墙体空余某些模板，优先选取400宽度模板； 4、待到最后一块墙板时，如若宽度不大于200，尽量调配至不不大于等于200宽度； 1.4.2对楼层外围墙体外墙进行配模 1、在外墙体拐角处，放置阳角2、从拐角处向另一侧配模，此时注意调配模板宽度； 3、优选选取400宽度板同步，遇到内墙梁处需调配相相应宽度模板，形成对称状； 1.4.3对楼层内围墙体进行配模 1、从内墙体梁较多一面墙开始配模，以便后续调板； 2、配模原则与外墙体相似，最后同样需要调节有关宽度； 1.4.4楼层楼面板有洞口处配模 1、洞口长和宽任一不大于500时，则不考虑此洞口，按照没有洞口考虑，配模完毕后再面板上放置铁盒子即可； 2、洞口较大时，在洞口处向洞口方向偏出150mm宽度板后，其她模板则按照外墙板规格进行布置； 3、洞口大并有梁时，则单独偏出150mm宽模板不需要减去80mm长度； 1.4.5墙体配模时，需特别注意墙体内洞口，此时该位置墙板应单独计算长度及宽度，并单独画出立面剖视图进行配模；1.5 待所有墙体模板配模完毕之后，将配模图整顿后放置我司专用图框中，并将构造图中定位轴线复制到该墙体平面布置图内；将所有不同截面尺寸墙体配模剖面示意图画出，清晰反映出墙板与楼面板、梁板详细如何连接；用MSTEEL工具，记录出布置图中模板数量，最后制出正式加工筹划单。（一）重要控制点1、构造图纸尺寸精确性，图纸错误改正时甲方正式回答；2、各类墙板长度计算对的性，图块建立和检查必要是两个人；3、实际配模过程中模板选用合理性，尽量避免选用小板（如P100、P150），异形板同样避免建立小板（如不大于200）；4、不同类墙体配模剖面图，必要清晰明了画出相应标高、模板尺寸、打孔位置等构造连接特点。（二）检查资料1、墙体平面布置图 2、各类墙体剖面图 3、墙体模板加工筹划（三）流程图 通过正式函件与甲方确认图纸精确性 调配对称 调配对称 绘制不同类墙体剖面视图 画出墙体内洞口布置图 清理图素，出墙体平面布置图 布置内墙体梁较小一面墙 布置内墙体梁较多一面墙 布置外围墙体外墙板 布置剩余墙面模板 布置梁下墙板模板 外围墙体内墙拐角配备阴角梁设计流程:第一步：审图在设计梁板前，得对构造图中梁尺寸进行审核，查看与否有明显错误矛盾地方，梁顶标高与否有升或降状况，住宅楼外围梁普通有大样图，这些构造都需要弄清晰，有错误有疑点地方都需与甲方沟通确认好。第二步：设计梁阴角审图无误后，综合有关图纸，对的理解楼梯原则层各某些构造形状和尺寸。设计梁端头阴角，普通分水平方向阴角以及竖直方向阴角，普通设计是把竖直方向阴角放在水平方向阴角上面。水平方向阴角普通一端伸出梁侧边外100mm。 竖向阴角如太短，例如C-50、C-30，则竖向阴角不放水平阴角上。第三步：设计梁底顶板1、如果梁底板长度在1200mm以内，则梁底不需要顶板。2、如果梁底板长度不不大于1200mm，则需要顶板。（1） 不不大于400mm宽梁，顶板所焊铝管应使用双排支撑，不不大于80mm宽梁使用三排支撑、按400一种级别，依此类推。顶板应与楼面梁V顶对齐，顶板长度最佳是比梁宽敞200mm，一边各伸出100mm。（2）不大于400mm宽梁，顶板下焊一根铝管，同样，顶板与楼面梁V顶对齐，顶板长度最佳是比梁宽敞200mm，一边各伸出100mm。（3）梁底顶板位置 1. 3.2米如下楼层。对于3.2米如下楼层，支撑体系是采用单支撑，立杆与立杆之间不需要连接水平杆，即梁底支撑与楼面支撑不需要连接，也就意味梁底顶板不需要和楼面V顶纵横对齐，在设计梁底顶板位置时候，考虑底板通用性。2.3.2米以上楼层； 第四步：设计梁底板1、梁宽有变化状况。依照梁图，如果随楼层变化梁宽有变化，那么梁底板应依照变化详细状况采用宽窄组合板，后来梁变窄时候抽掉相应底板，剩余底板则刚好可以继续使用，从而节约材料合理运用。2、如楼层使用铝模都是原则层，构造始终不变化，则梁底板不用考虑变截面，底板长度不超过1200mm。 第五步：设计梁侧板计算侧板尺寸时注意梁有无沉降、与梁相接楼面有无沉降。 1、梁侧板宽度不不大于400mm。如梁侧板宽度不不大于400mm，则模板应当竖着设计，计算侧板尺寸时注意梁有无沉降，与梁相接楼面有无沉降。2、梁侧板宽度不大于等于400mm。则在设计时候，侧板应是侧着放，如梁侧板宽度尺寸过小，如30mm宽，则考虑与否用木条代替或者P100模板面开孔。3、底板与侧板连接，采用阳角。阳角长度和底板一致，各别地方特殊解决，总之原则是保证没有缝隙漏浆。第六步：梁板加固1、普通3.2米以上楼层高，不能使用单支撑，支撑与支撑之间需搭设横杆，因此梁底支撑需与楼面支撑连成一体。图8 （支撑示意图）2、3.2米如下楼层高，普通使用单支撑，即立杆与与立杆之间不需要搭设横杆加固。如图8无水平杆。3、梁侧板如果是竖着设计，内部梁是不需要加背楞对拉加固，由于侧板上面有阴角压住，与楼面模板形成一体。4、外墙梁侧板如果是竖着设计，则必要拉背楞加固，如果外墙梁侧板是侧放着设计，但是有几块连在一起，也需要拉螺杆拉住。图9（外墙梁要拉螺杆加固）楼面板设计流程：第一步：审图在设计楼面前，得对构造图中各个房间楼面尺寸进行审核，查看与否有明显错误矛盾地方，楼面标高与否有升或降状况，沉降高度，住宅楼外围普通有大样图，这些构造都需要弄清晰，有错误有疑点地方都需与甲方沟通确认好。第二步：设计楼面周边阴角1、楼面转角处设计转角阴角，当前原则转角阴角是350-350转角阴角。图1（设计转角阴角）2、设计转角阴角与转角阴角之间阴角。应先设计一种斜角阴角，当前原则斜角阴角是C-600。斜角阴角设计完了后再设计其她阴角，普通，阴角长度最大不超过mm，阴角长度种类尽量少。注意，如果有浮现梁底平板底状况（即没有梁侧板，或者梁侧板所有是挂模），那相接处应当是没有阴角、或者阴角有开孔状况。 第三步：设计楼面梁（龙骨）设计龙骨前，楼面阴角是应当已经设计完毕了，在这基本上，楼面横向或纵向长度尺寸已拟定。1、设计中梁，中梁最大尺寸是1200mm，且中梁尺寸数字应是整数。中梁种类尽量避免过多。2、设计边梁，边梁最大尺寸应是1100mm，两端边梁尽量使得尺寸同样，边梁种类也不适当太多。 3. 楼面V顶纵横中心距。 （1）、3.2米如下楼层。无需搭水平杆，使用单支撑，那么V顶位置在设计时考虑是边梁中梁通用性、互换性。 （2）、3.2米以上楼层。立杆支撑需要搭水平杆，那么V顶位置在设计时考虑是纵横对齐，与梁底顶板对齐，纵横水平杆长度最佳设计成通用。第四步：设计楼面板1、设计楼面板，即设计龙骨与龙骨间距。尽量使得龙骨与龙骨间距是1200mm，模板长度最大也应是1200mm，那么这样设计后，绝大某些楼面模板就是400-1200mm板，也就是所说真正原则板。设计模板长度尽量是100倍数。尽量使用P400模板，P100模板尽量不要使用。图5（设计楼面板）2、对于有悬挑楼面，在悬挑最边上设计与楼面相似顶板。图6（悬挑部位楼面设计）3、将设计完楼面板和墙板、梁板整合到一块去，查看孔位与否完全对齐，查看尺寸与否完全到位。4、所有楼面设计完毕后，对楼面所有数据进行记录，依照记录出来模板种类及数量，进行再次调节，保证没有数量是单个模板。第五步：楼面板加固楼面板加固完全依托支撑体系，当楼面所有设计完毕后，楼面支撑位置已拟定。1、3.2米以上楼层，支撑应当是需要搭扫地杆及上端连接杆，对于要搭横杆支撑体系，在之前设计就应尽量使得横杆尺寸是1200mm。横杆种类不适当太多。详见支撑设计流程原则。 2、3.2米如下楼层，应是使用单支撑。 支撑设计流程：第一步：楼面支撑体系平面设计1. 依照构造图，以墙、梁、柱为界限划分楼面。2. 将楼面边长较短一边拟定为支撑横向方向，长边作为支撑纵向方向。支撑沿纵横方向自然形成支撑矩阵。设计时，尽量使支撑形成如图1所示基本支撑矩阵。其中，优先考虑形成（a）、（b）类型矩阵。3. 按照设计支撑先后顺序拟定起始支撑位置。一、设计支承顺序： （1） 优先从核心筒往外设计。 （2） 从左往右设计。 （3） 从直边往异形边设计。 二、起始支撑定位原则： 6. 楼面短边宽度B不大于等于1600mm时，不设立支撑。7. 楼层板厚 b140mm，楼面短边宽度B不大于等于1700mm时，不设立支撑。 第二步：梁底支撑体系平面设计1. 按照设计顶板先后顺序拟定起始顶板位置。一、设计顶板顺序：（1） 优先拟定能与楼面支撑对齐顶板。 （2） 优先拟定两梁相交处顶板。 二、起始顶板定位原则： （1） 顶板与楼面支撑对齐优先。（2） 顶板中心距离墙面或梁边a=1200mm。 （3） 第（1）、（2）条均不适当时，顶板定位应保证梁底板规格至少。 a4a图3 起始顶板定位示意图2. 拟定支撑沿顶板位置。（1） 梁宽度不大于等于400mm时，支撑沿梁宽度方向居中布置。 （2） 别的宽度梁，支撑按表2依照排距合理布置。第三步：楼梯支撑体系平面设计1. 楼梯梯段双侧均为墙承重构造时，楼梯支撑设计成居中单排支撑。沿第一块400mm支撑板设计支撑起始位置。2. 楼梯梯段有一侧为梁承重构造时，楼梯支撑设计成双侧支撑。沿第一块400mm支撑板设计支撑起始位置。 3. 按纵距l=1300mm沿楼梯底面依次设计支撑。 第四步：钢支柱选型 依照层高，按表5选取钢支柱型号。第五步：支撑体系立面设计1. 依照支撑平面设计，计算最大轴向压力。按表6拟定与否采用水平杆，按表7拟定水平杆步距。2. 采用支撑矩阵思想，拟定水平杆连接方式，使支撑尽量形成图1所示支撑矩阵。3. 两种钢支柱水平杆连接立面示意图如图4、图5所示。4. 支撑高度高于3600mm时，用钢管扣件设立最顶层水平杆，水平杆距离顶板500mm。第六步：出文献资料 1. 出支撑体系平面图及立面图。 2. 制作零配件明细表。 楼梯设计流程。1.1熟悉楼梯构造及尺寸 （1）审图仔细识读建筑施工图、构造施工图、楼梯剖面图、大样图、核心筒放大图等与楼梯有关图纸，阅读有关标注以及技术阐明。 审查：各楼层楼梯与否存在变化；图纸之间与否存在矛盾;楼梯与否存在不便于铝模板施工构造。如果审查发现问题，必要以函件形式与甲方进行沟通和确认。 （2）读图审图无误后，综合上述有关图纸，对的理解楼梯各某些构造形状和尺寸。重点涉及：踏步尺寸，梯段厚度尺寸，平台标高，梯梁尺寸，平台梁尺寸，梯柱尺寸等。1.2绘制楼梯三维模型依照读图成果，建立楼梯三维模型，并与图纸进行核对，保证模型完全对的。1.3梯段模板设计 1.3.1梯段底板模板 （1）底板转角阴角第一步一方面依照梯段底板，在梯段与墙、梁交接处设计底板转角阴角。如图1所示。底板转角阴角应采用原则阴角焊接而成；底板转角阴角2底板转角阴角1（2）底板模板；图2底板转角阴角检测图例；尽量使梯段底板配400mm宽原则板；如有临空侧，临空侧尽量使用200mm宽原则板；梯柱梯梁；200mm支撑板底板模板1图3剪刀形楼梯临空侧梯；平台梁；底板模实际工况较恶劣，受力较大，为保证模板强；楼梯底板配模设计时，重点注意梯柱、梯梁、平台底板转角阴角应采用原则阴角焊接而成。此阴角与梯段底板接触长度属于设计时应重点注意尺寸，不适当过短，以防止漏浆，可以通过上一楼层梯段配合状况进行检测。如图2所示。底板转角阴角2 底板转角阴角1 （2）底板模板 尽量使梯段底板配400mm宽原则板。如有临空侧，临空侧尽量使用200mm宽原则板进行支撑。底板模实际工况较恶劣，受力较大，为保证模板强度，模板与楼梯倾斜底板配合某些长度A不适当过宽，尽量控制在300mm以内。楼梯底板配模设计时，重点注意梯柱、梯梁、平台梁等与梯段节点处设计，防止漏浆。应综图6所示。图6 底板模尺寸控制:保证梁剩余配模尺寸为整数 图5 节点处底板模板底板模板1-1 底板模板1-2 图4 底板模板2A300m合考虑与底板模有配合关系别的模板，使别的模板尺寸为整数，以便采用原则板。底板模板除满足配模构造规定外，还应具备足够强度，便于加工，以便装拆。（3）底板支撑底板支撑设计遵守铝合金模板支撑系统设计原则流程。梯段单侧临空，必须加支撑。支撑间距不不不大于1200mm。 梯段单侧某些临空，某些为墙体时，临空某些可灵活解决。 （4）底板原则件 尽量采用200mm、400mm原则板；尽量采用原则阴角，原则斜角阴角。原则阴角长度不不不大于mm。 （5）底板异形件 梯段与梯梁、梯柱、平台梁等节点处如需设计异形件，应遵循如下原则。异形件构造应使其他模板构造简朴化。 异形件构造应便于加工和装拆。1.3.2踏步连接板 踏步连接板是用来连接踏步模板与墙模板中间件。L形踏步:踏步连接板踏步模板构成 模板重要成型表面尺寸必要与楼梯踏步尺寸一致。踏步连接板构造应便于墙配模板。 便于装配，无干涉。 构造满足强度规定。 1.3.3踏步模板 模板“L”形成型表面尺寸必要与楼梯踏步尺寸一致。踏步与平台梁、梯柱等相交节点处可考虑采用长300mm踏步模板。 便于装配，无干涉。 构造满足强度规定。踏步模板应以便通行，运送物料。踏步板与踏步板连接孔距宜取200mm、300mm。构造限制时，容许间距100mm。 1.3.4踏步挡板踏步挡板是用来连接梯段底板模板与踏步模板中间件。 踏步挡板构造应保证梯段侧面无漏浆。 便于装配，无干涉。 构造满足强度规定。 1.4梯段临侧墙模板设计 1.4.1防穿模板 当楼梯梯段侧为整面墙体时，应设防穿模板。防穿模板宽度宜取200mm。 1.4.2梯形板 :优先采用400mm宽梯形板配模。 梯形板两侧边打孔宜从直角边开始。 1.4.3三边形板:梯段临侧墙依照配模板需要，可配三边形板。三边形板应符合构造设计规定，保证接缝良好，无漏浆。 1.4.4异形板 依照配模需要，可配异形板。异形板应符合构造设计规定，保证接缝良好，无漏浆。 1.5强度设计计算 楼梯梯段某些受力较大，对底板模板、踏步、踏步挡板构造强度需要重点控制，可以参照有关某些设计原则流程附录进行校核计算，保证楼梯模板安全性和可靠性。 1.6出工程资料 通过优化构造，并确认无误后，由三维装配图出零配件明细总表。 依照总表分项制定原则件明细表，背楞系统明细表，支撑系统明细表，以及楼梯加工筹划表。由三维装配图出楼梯二维配模图。 由三维零件图出非原则模板加工图。1、尊老爱幼是每一种人都应当去做,让咱们人们要从当前做起，从自己做起，从身边每一件小事做起，做一种尊老爱幼模范；积极、勇敢地接过先辈们尊老爱幼接力棒，把祖祖辈辈这一光荣老式，一代一代传下去在这天高云淡、秋风飒爽季节，让咱们共同祝愿天下所有老人都能幸福、安康，让咱们共同祝愿天下所有少年小朋友都能健康、高兴！谢谢人们
