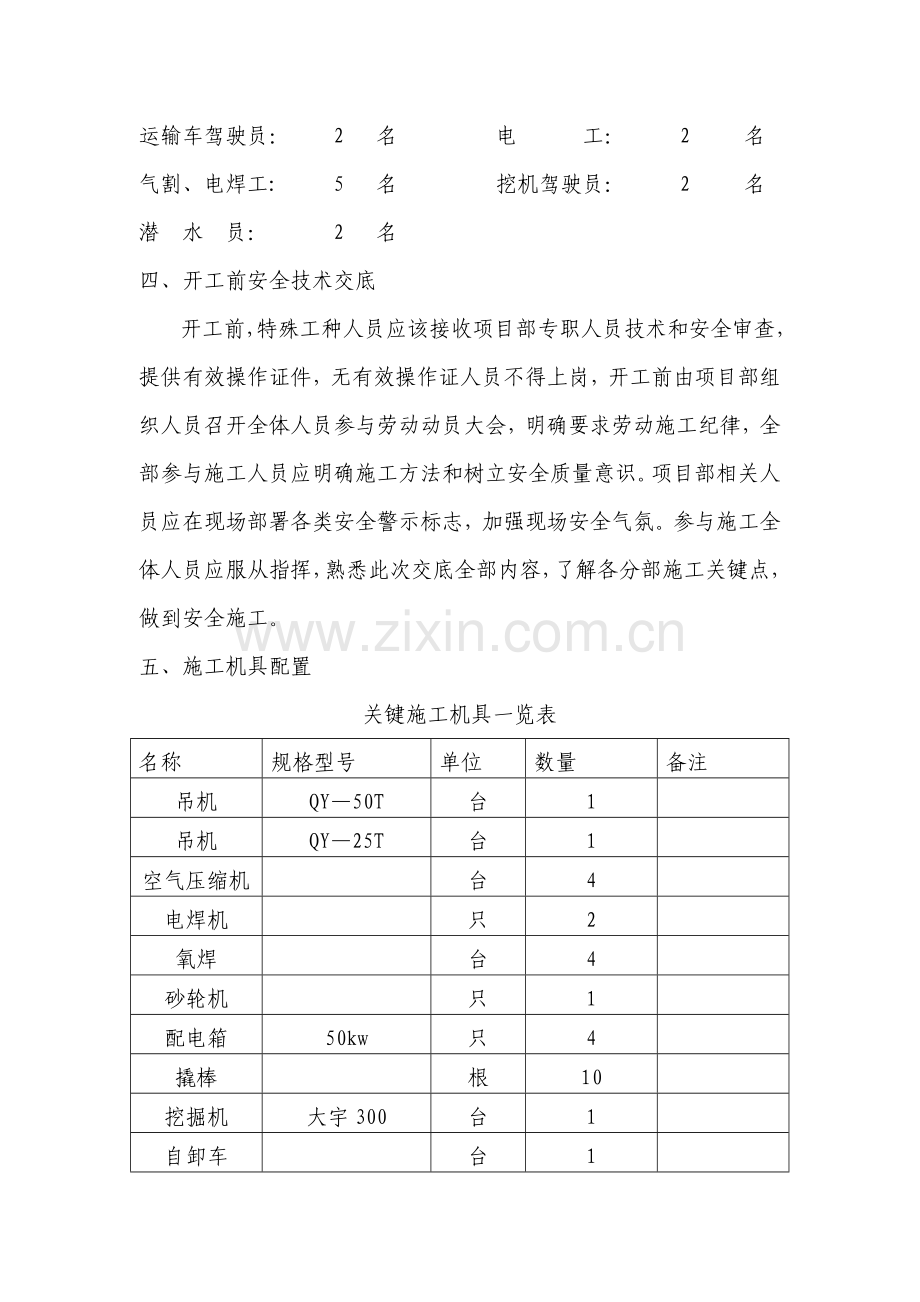

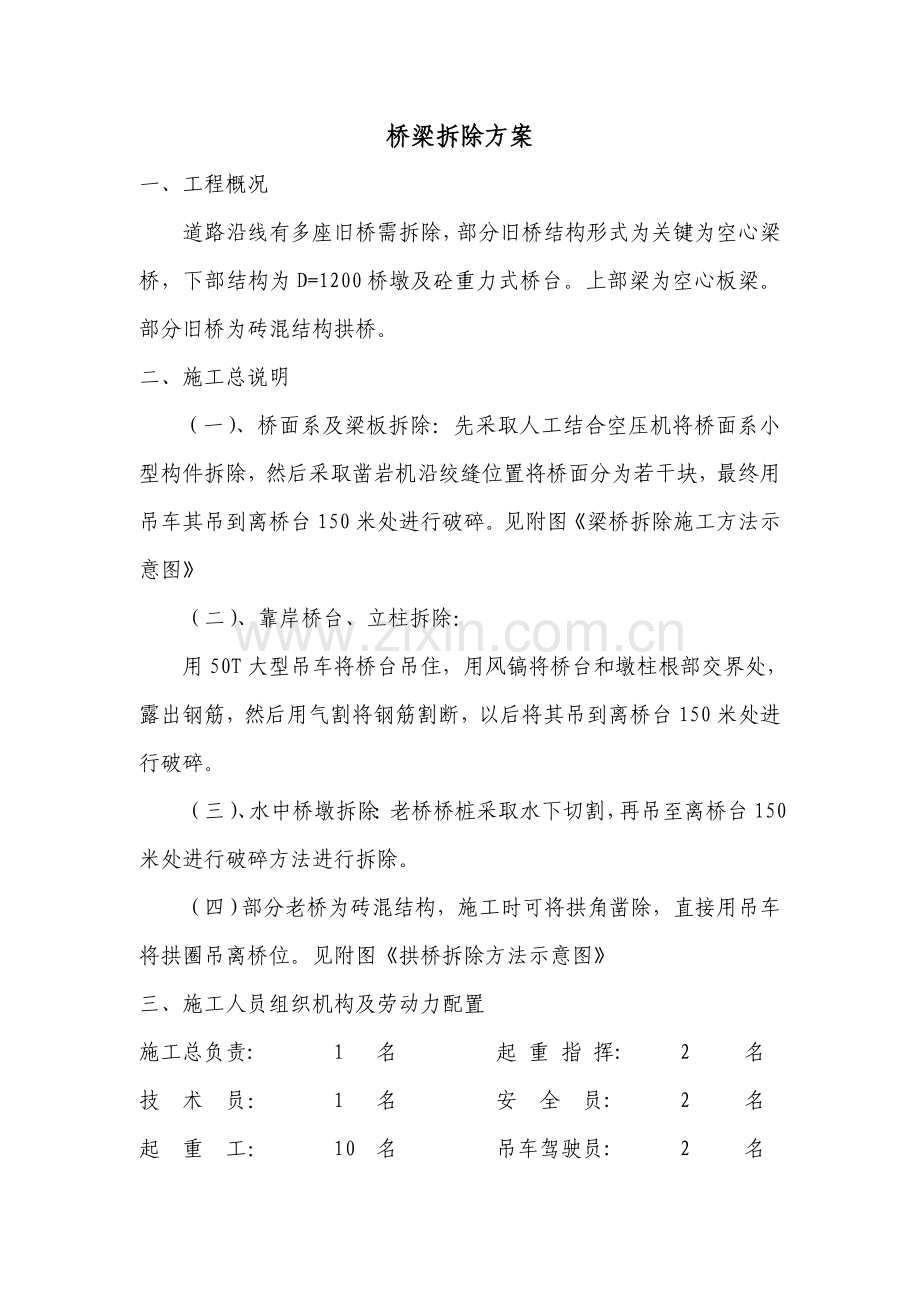

桥梁拆除方案一、工程概况道路沿线有多座旧桥需拆除，部分旧桥结构形式为关键为空心梁桥，下部结构为D=1200桥墩及砼重力式桥台。上部梁为空心板梁。部分旧桥为砖混结构拱桥。二、施工总说明（一）、桥面系及梁板拆除：先采取人工结合空压机将桥面系小型构件拆除，然后采取凿岩机沿绞缝位置将桥面分为若干块，最终用吊车其吊到离桥台150米处进行破碎。见附图梁桥拆除施工方法示意图（二）、靠岸桥台、立柱拆除：用50T大型吊车将桥台吊住，用风镐将桥台和墩柱根部交界处，露出钢筋，然后用气割将钢筋割断，以后将其吊到离桥台150米处进行破碎。（三）、水中桥墩拆除：老桥桥桩采取水下切割，再吊至离桥台150米处进行破碎方法进行拆除。（四）部分老桥为砖混结构，施工时可将拱角凿除，直接用吊车将拱圈吊离桥位。见附图拱桥拆除方法示意图三、施工人员组织机构及劳动力配置施工总负责: 1 名 起 重 指 挥: 2 名技 术 员： 1 名 安 全 员: 2 名起 重 工： 10 名 吊车驾驶员: 2 名运输车驾驶员： 2 名 电 工： 2 名气割、电焊工: 5 名 挖机驾驶员： 2 名潜 水 员： 2 名 四、开工前安全技术交底 开工前，特殊工种人员应该接收项目部专职人员技术和安全审查，提供有效操作证件，无有效操作证人员不得上岗，开工前由项目部组织人员召开全体人员参与劳动动员大会，明确要求劳动施工纪律，全部参与施工人员应明确施工方法和树立安全质量意识。项目部相关人员应在现场部署各类安全警示标志，加强现场安全气氛。参与施工全体人员应服从指挥，熟悉此次交底全部内容，了解各分部施工关键点，做到安全施工。五、施工机具配置关键施工机具一览表名称规格型号单位数量备注吊机QY50T台1吊机QY25T台1空气压缩机台4电焊机只2氧焊台4砂轮机只1配电箱50kw只4撬棒根10挖掘机大宇300台1自卸车台1发电机组24KV台2六、桥梁拆除具体施工方法本桥拆除施工次序为：护栏 铰缝 梁板 盖梁 立柱 桩基 桥台、挡墙基础。 1 桥面系拆除施工拆除过程中先用空压机凿除混凝土护栏，拆除过程中应采取绳索束缚，并加以支撑，以免忽然倒下伤人或坠入河中，桥梁两侧应设置安全防护网，以阻挡打坏砼碎块掉落河中。桥面凿除过程中应明确桥面砼和梁板砼分界线，应尽可能避免损伤到梁板砼，以预防梁板在起吊过程中止裂，因为桥面面积较大可采取多台空压机同时施工，以加紧施工进度，破碎砼块应立即运至固定地点堆放，统一处理。2、梁板拆除施工（1）用风镐打通绞缝内砼，梁板和梁板之间连接钢筋应用气割切断，以降低梁板之间束缚和约束力。（2）全桥梁板采取吊机直接起吊，起吊前应该检验梁板捆绑和吊机吊钩之间牢靠。应有专员现场指挥，吊臂应伸到梁板中心上方，慢慢起吊，在梁板两端设牵引绳，方便控制梁板平稳、正确放置在运输车上，运输车上应放有枕木，吊装过程中，若吊车超出了许可操作半径范围时，应立即调整吊车就位位置，吊车作业必需确保在吊车起重半径之内。3、盖梁、立柱拆除施工（1）为确保盖梁桩基施工有足够作业空间，在梁板拆除后，应在两边跨及桥墩周围搭设支架平台，便于施工、行走、运料。支架平台具体搭设以下：全部桩柱在河道中，平台采取双层平台搭设，下层平台支架在河道中桩基周围各2.5米处、边跨全范围打入木桩基础，木桩采取排桩形式，间距为1米，内侧木桩直径为180，外侧木桩直径为250。木桩排架，设纵横向水平连接杆和剪刀撑，确保排架整体性不受河水冲击而变形和移位。木桩在河水面上50处搭设平台，作为上层平台脚手搭设基础。因为通航船只较大且较多，木排架搭设完成后，夜间必需用红绿灯导航，两盏红灯明确标示出通航宽度，并派专员值班指挥，确保安全。上层平台搭设采取扣件式钢管脚手架，扣件式钢管脚手下可不受步距限制，但支架结构应满足规范要求。 支架纵横向水平杆只作为连接杆，不直接承受荷载，满足立杆步距、纵距、横距要求即可。支架搭设前应进行支架搭设安全、技术交底。技术人员测设轴线进行放样。立杆纵距、横距均为1米，立杆底部设可调托座，可调托座和下部平台面之间设木方支承垫，以增大立杆和下部平台之间受力面积，减小立杆集中受力。立杆应设纵横向水平加强杆，纵横向水平加强杆步距为1.5米，水平加强杆交叉点、横向加强杆和立杆用扣件连接，加强杆应设至底层和立杆上部，作为扫地杆和封口杆。同时应设剪刀撑，剪刀撑沿梁长方向全长部署，沿高度全高部署。支架外侧设防护栏杆及安全网。支架上不许堆放除施工用具以外杂物。立杆需要加长时，采取对接扣件加长；全部搭接杆件搭接长度大于100，并应采取不少于两个以上扣件扣紧。 立杆2米高度许可垂直偏差为15；立杆根部可调底座不应超出30。剪刀撑和平台夹角45度至60度之间，扣件拧紧力矩在40至65Nm之间。不得小于40Nm。当脚手架搭设到一定高度时在立柱上设抱箍，在抱箍上盖梁两侧各设一30号工字钢，在工字钢和抱箍之间插入钢锲子，使工字钢上表面和盖梁底紧密贴合，加强盖梁悬挑部分支撑及两侧工字钢连接。确保盖梁在拆除过程中因为钢筋逐步降低发生断裂，出现安全事故。在工字钢底部高度，搭设一工作平台，在平台周围设置安全网以确保凿碎砼碎块不掉入河道。平台砼碎块应立即清理上岸，运至堆放点。在盖梁凿除过程中，应由两边向中间凿除，凿除厚度应保持一致，以确保盖梁重量横向一直保持一致。盖梁凿除完成后，进行立柱砼凿除，凿除砼碎块应立即吊至工作平台。脚手架拆除应统一指挥，按后装先拆，先装后拆次序进行。水平杆，剪刀撑和立杆同时拆除，拆除人员应配置和使用安全防护用具，注意防滑，拆下钢管、配件应用绳索运至下部平台，严禁抛掷。施工期间不得拆除剪刀撑、水平加强杆、扫地杆、封口杆及栏杆和安全网。（2）水下桩基拆除施工前现在桥墩除搭设围堰，围堰高度为高出水面50cm，围堰打折完成后，将内部河水抽出，用吊车或船吊将墩柱吊稳，以后用风镐将墩柱低端混凝土凿除，并用气割将钢筋割断。完成上述工序后将墩柱吊至桥外150m出在将其完全破碎。（3）陆上桩基拆除沿线部分旧桥桩基在陆地，施工前先将施工范围进行围挡，预防多周围环境造成污染。拆除时直接用破碎机将其凿碎，并移至指定场地。4、桥台护坡拆除桥台护坡为片石砼，为确保护坡及桥台桩基拆除标高，在挖除河滩边上上表面塘渣后，采取围堰施工，围堰采取草袋和木桩结构，草袋围堰充足利用平台打下木桩做支撑，在桩基内侧加密，草袋围堰应牢靠，稳定，整体强度应大于等于河水水流压力及静水压力，亲密关注水流及水位改变，根据围堰施工方案进行，施工时应注意施工安全。围堰后采取挖掘机配合破碎机进行拆除施工，拆除后石块由挖掘机装入自卸车运到指定地点堆放，在施工中破碎机操作人员应注意同挖掘机配合，注意施工安全，挖掘机应该严格根据机械操作规程进行操作。七、施工环境保护、安全方法1、环境保护方法环境保护是生态平衡确保，是中国关键国策，为了降低施工对环境造成破坏采取以下方法：（1）、树立环境保护意识，认真落实国家及省市相关环境保护政策文件，对全体职员进行环境保护教育，强化为子孙后代造福、为人类造福思想。（2）、安排生产计划时，要同时制订环境保护方法，并检验实施情况。（3）、加强施工管理，实施文明施工，对环境有污染废弃物需要排放时，必需经过处理，必需时应经过相关部门同意运往指定地点，掩埋或销毁，施工车辆运输时，装载土砂石时，必需有覆盖。（4）、多种机械设备全部要有很好消音装置，噪音大机械应避免不在晚间12点至早晨6点时间段使用，必需夜间使用时，应该采取多种防护、降噪方法。2、拱桥拆除对于砖混结构拱桥，拆除时先将拱圈上部钻结构人工凿除并清运到指定堆放点。待上部砖结构拆除完成后再进行砼拱圈拆除工作拆除拱圈时用吊车将拱圈吊住，起吊点要左右对称，以后用风镐凿除拱脚处砼，在将拱圈吊至桥外进行破碎。3、安全方法（1）、加强施工人员安全教育，提升安全意识，施工人员应实施三级教育，安全检验教育应从开工始至完工止，施工前应对施工人员实施安全技术交底，使每一个施工人员明确作业方法、任务、职责、步骤及安全规程。（2）、加强安全防护方法。全部进入现场施工人员应戴安全帽，桥面两侧应设置安全网防护，必需牢靠，围护范围和高度应符合安全方法要求。在架桥机起吊梁板时和桩基爆破时应临时封闭航道，尤其爆破时应设专员在河道两侧150米范围内看管通知船只暂停通行。聘用航管全部关人员抵达现场帮助管理。（3）、参与施工吊机、托车、空压机操作人员应持证上岗，应按相关机械安全操作规程进行操作。（4）、梁板吊装前，吊车驾驶员应空载运转，检验吊机运转状态，在正常时候方可投入使用，在吊装时，吊点应和吊物垂直，并检验钢丝绳有否破损，如有破损应立即更换，避免安全事故发生，驾驶员在作业时，对任何人发出危险信号均应听从，并立即做出反应和处理，避免意外发生。（5）、施工现场应设置安全警示标志，吊装、托运区内要有专员管理，而且用安全网封闭施工现场，晚上必需设红灯示警。（6）作业现场内工具要堆放有序，通道内严禁摆放多种工具，作业人员必需认真对待每一个步骤，发觉问题做到立即处理。（7）、现场用电实施“三级保护”，配电箱保护装置齐全，电缆线无破损。（8）、盖梁木排架搭设完成后，必需加强对木排架安全管理工作，夜间必需用红绿灯导航，两盏红灯明确标示出通航宽度，并派专员值班指挥，确保安全。（9）、全部作业人员必需根据本方案要求和步骤进行作业。(10)、老桥两侧50米，用彩钢板，进行全封闭式围护，设专员值班，放置断交通标志牌，挂设红灯。 架子工安全操作技术规程1、架子工（建筑登高架设作业人员）经特种作业和高处作业安全技术培训考评，取得特种作业操作证和体验合格后，才能进行脚手架搭设和拆除工作。2、搭设脚手架必需按规范进行，即：横平竖直、连接牢靠，底脚着实，层层拉结，支撑挺直，通畅平坦，设施齐全、牢靠。3、架子工必需严格按专题施工方案及操作规程要求搭设，在搭设中要正确佩戴 和使用劳动保护用具。4、脚手架不得钢、竹混搭，关键受力杆件，如立杆、大横杆、小横杆和剪刀撑等，在同一建筑立面必需使用同一材质材料。5、搭设用钢管和扣件必需符合国家标准，严禁使用有严重锈蚀、弯曲变形或有裂纹钢管，脆裂、变形、滑丝扣件也严禁使用。6、脚手架内立杆和外墙面间按要求进行防护，脚手架上人斜道应有独立支撑系统，转角休息平台应不少于3平方米，斜道坡度不得大于1：3，防滑条间距不得大于30厘米。7、钢管脚手架立杆底脚应重直稳放在砼垫块或砼硬化地基上，并设纵、横向扫地杆。8、脚手架两端、转角外和外侧剪刀撑必需接续到位，拉结点结构和数量应符合要求。9、设置立杆应等距，纵向间距不得大于1.8米。脚手架离墙面不宜大于20厘米。大于20厘米，必需采取隔离方法。10、脚手架关键杆件接长点必需错开；钢管剪刀撑接优点必需搭接，其搭接长度不得小于100厘米。11、脚手架顶端必需按规程要求封顶。里立杆应低于檐口50厘米，外立杆应高出檐口1米。脚手架外侧，自第二步起，必需每小设1.2米高防护栏杆和30厘米高挡脚杆。顶排扶手拦杆不得小于2道，高度分别为1.2米和1.8米。12、脚手架和各类输电线路距离必需符合要求安全距离，不然必需采取必需安全防护方法。搭设和拆除架体时，必需注意安全，谨防杆件碰及高压线后伤人。13、操作面高于2米里脚手架安全防护、强度、刚性和稳定性必需一样符合相关要求。14、脚手架必需有良好避雷接地装置，接地电阻小于10欧姆。15、脚手架上垃圾杂物必需常常清理，发觉脚手片破损或杆件弯曲、变形，应立即更换。16、严禁有脚手架上拉缆风绳和设置起重把杆；不准在脚手架上搁运料滑槽，搭设受料平台；不准采取斜拉、斜吊方法从脚手架上进料。17、拆除脚手架和物料提升机应明确专员负责指挥，拆除前必需进行全方面检验架体有没有其它牵拉物，提升机和脚手架、建筑物边疆情况等；拆除时指定专员警戒；拆除必需按搭设逆次序逐层自上而下进行，做到一步一清，严禁上下同时拆除。18、拆下钢管、脚手片、扣件、密目型安全网等物体，应向下传输或用绳子吊下，严禁往下抛掷。19、钢管、脚手片、扣件、安全网等分门别类，整齐堆放，挂设标牌。20、脚手架搭设后，必需申请验收。气焊工安全操作技术规程1、气焊工必需经过相关部门安全技术培训，取得特种作业操作证后，方可独立上岗操作；明火作业必需推行审批手续。2、施焊场地周围应清除易燃、易爆物品或进行覆盖、隔离。3、氧气瓶、乙炔瓶必需根据气瓶安全监察规程要求，严格进行技术检验，合格后方能使用。假如超出使用期，不得使用。应远离高温、明火和熔融金属飞溅物10米以上，氧气瓶避免直接收热。4、氧气瓶、氧气表及焊割工具上，严禁沾染油脂。5、氧气瓶、乙炔瓶应有防震胶圈，旋紧安全帽，避免碰撞和猛烈震动，并预防曝晒。冻结时应用热水加热，不准用火烤。氧气瓶、乙炔瓶必需按要求单独摆放，使用时确保二者间安全距离。6、点火时，焊枪口不准对人，正在燃烧焊枪不得放在工件或地面上。7、不准手持连接胶管焊枪爬梯、登高。8、严禁在带压容量或管道上焊、割，焊接带电设备时必需先切断电源。9、在贮存过易燃、易爆及有毒物品容器或管道上焊、割时，应先把容器或管道清理洁净，并将全部孔、口打开。10、铅焊时，场地应通风良好，皮肤外露部位应涂护肤油脂，工作完成应洗漱。11、工作完成，应将氧气瓶、乙炔瓶气阀关好。氧气瓶应拧上安全罩。检验操作场地，确定无着火危险，方准离开。电工安全操作技术规程1、电工作业人员必需经过相关部门安全技术培训，取得特种作业操作证后，方可独立上岗操作。2、全部绝缘、检验工具，应妥善保管，严禁她用，并应定时检验、检验。3、现场施工用电高底压设备及线路，应根据施工组织设计及相关电气安全技术规程安装和架设。线路上严禁带负荷接电或断电，并严禁带电操作。4、电气设备和线路必需绝缘良好，电线不得和金属物绑在一起。多种施工电用设备必需按要求进行保护接零及装设漏电器。遇有临时停电或停工休息时，必需拉闸加锁。5、有些人触电时，应立即切断电源，进行抢救；电气着火时，应立即将相关电源切断，使用绝缘灭火机或干砂灭火。6、在施工现场专用中性点直接接地电力系统中，必需采取TN-S接零保护系统。7、施工现场每一处反复接地接地电阻值应大于10欧姆，且不得小于3处（即总配电箱、线路中间和末端处）。8、电气设备全部保险丝（片）额定电源应和其负荷量相适应。严禁用其它金属丝替换保险丝。9、动力线路和照明线路必需分开架设。照明开关、灯口及插座等，应正确接入相线及零线。10、施工现场夜间临时照明电线及灯具，室内高度应不低于2.4米，室外高度应不低于3米。易燃、易爆场所应有防爆灯具。施工现场照明灯具金属外壳和金属支架必需作保护接零。电线要采取三芯橡皮护套电缆，严禁使用花线护套线。11、要按要求作好钢管脚手架、物料提升机、塔吊等防雷接地保护。接地体可用角钢，不得使用螺纹钢，接地电阻应符合规范要求。12、支线架设应设置横担，并用绝缘子固定；线电严禁架设脚手架、树木等处，不准用竹质电杆；架空线路不准成束架设。13、电气设备金属外壳，必需接保护零线，同一供电系统不许可电气设备有接地有保护接零。14、施工现场配电箱要有防雨方法，门锁齐全，有色标，统一编号。开关箱做到一机一闸一漏一箱，箱内无杂物；开关箱、配电箱内严禁动力、照明混用；要有检修统计及统计本。15、移动电箱电源线长度小于30米，移动用电设备引出线小于5米。
