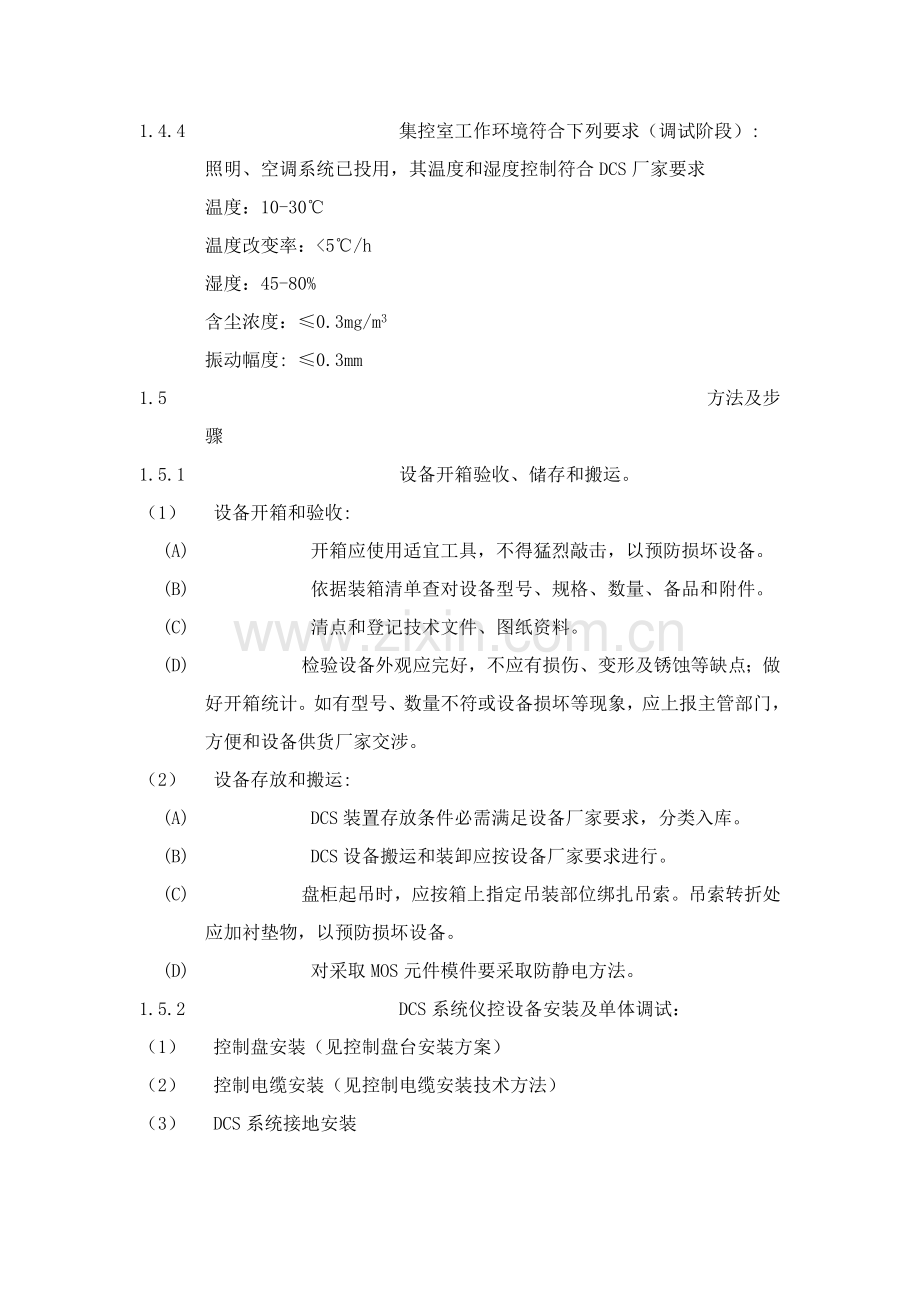

DCS系统安装及调试方案1.1 施工目标确保DCS系统仪控设备安装、调整检验、功效调试等工作符合设计和现行标准及营运单位在协议文件中所要求标准；实现测量和控制真实、正确、安全、可靠。因为图纸资料不全，本方法在实际使用时将依据具体设备产品说明书加以修改和完善。1.2 适用范围此方法适适用于工程DCS系统设备安装和单体调试。1.3 施工前准备工作1.3.1 工程资料搜集和技术准备。1.3.2 接收工程技术人员技术交底。1.3.3 参与现场开箱检验验收。1.3.4 仪器和工具配置（1） 用于安装作业工器具（略）（2） 用于量值传输试验室标准器具（略）（3） 用于现场调试便携式工器具：(A) 多功效信号发生器（电流、电压、频率）(B) 热电偶比较仪(C) 热电阻比较仪(D) 便携式压力（全量程）校验仪(E) 电工工具及高精度数字万用表(F) 制造厂提供多种专用工器具1.4 作业条件1.4.1 设计院图纸及设备厂家资料齐全。1.4.2 专业技术责任人已进行现场技术交底。1.4.3 仪控设备按协议要求准期运抵现场。1.4.4 集控室工作环境符合下列要求（调试阶段）:照明、空调系统已投用，其温度和湿度控制符合DCS厂家要求温度：10-30温度改变率：120dBb 模入板差模抑制比60dBc 系统抗电磁干扰用5W对讲机在机柜周围通话，应对系统无任何影响。(C) 系统功效检验(D) CRT显示功效检验（3） 模件单体调试(A) 模拟量输入依据设计清单和端子接线图，利用信号发生器，在模拟量输入端子上依次施加对应信号，检验其正确度、线性度、分辨率、采样周期及报警功效等项目。检定点通常为10、50、90三个基准点。试验结果应符合规程和厂家要求。(B) 模拟量输出经过手操和软件强制等手段，产生对应模拟量输出信号，用标准仪表在对应端子上进行测量，其结果应满足要求。检定点通常为10、50、90三个基准点。(C) 开关量输入依据设计清单和端子接线图，在接线端子上输入开关量信号（短接/断开），检验输入卡上对应指示灯应点亮，CRT显示其逻辑信号应翻转。(D) 开关量输出经过软件强制，检验输出卡上对应指示灯应点亮，对应输出继电器应动作。（4） 调整系统试验(A) 了解生产工艺过程，控制对象特征及相关设备运行方法和操作方法。(B) 熟悉系统控制原理、仪控设备功效、性能、要求、规格和安装位置。(C) 调出组态文件，对照调整系统原理图，检验其组态应符合调整控制系统要求。(D) 按变送器、调整器、实施机构传输函数并依据调整系统要求，计算设定调整系统静态参数，并对系统组态进行初步修改和设置。(E) 在端子或在CRT上模拟现场信号，进行调整系统模拟试验，检验手/自动操作跟踪信号误差、手/自动双向切换扰动误差、偏差指示方向、越限报警均符合要求。1.5.5 配合调试单位进行系统调试（1） 系统调试条件(A) 静态功效恢复完成。(B) 现场设备单体调试合格。（2） 系统调试关键任务模拟系统实际运行工况，对DCS系统硬件、软件、外围设备及连接电缆连接起来进行深入综合调试。它是系统正常投入运行关键确保。（3） 现场设备检验和调试(A) 装置和现场设备及其它系统连接电缆检验和校对依据设计和厂家图纸对全部连接电缆进行逐根检验和校对，做到布线整齐、标识清楚持久、接线牢靠、正确可靠，绝缘符合要求，发觉错误就地更正。(B) 将被调设备接线从装置端子上拆下，以预防调试过程中强电引入损坏模件。(C) 利用外接信号源（1-5V或4-20mA）驱动现场设备并进行调整，使得设备动作情况符合系统要求，联络及反馈信号正确、可靠。(D) 依据设计要求，在不影响设备安全情况下，最大程度地模拟现场实际运行工况，对部分条件许可设备进行联动试验。对那些反应运行参数，但无法实际给出信号采取从信号最远端模拟方法来实现。对大型辅机设备采取不送动力电源，仅送操作电源（使电气开关处于试验位置）方法进行调试。1.5.6 整套开启及投运（1） 调试单位伴随机组开启进程和运行要求逐步投入DCS各个控制功效。（2） 对立即投入功效，应先认真检验该功效全部步骤，均无异常后方可投入使用。（3） 在试运行过程中配合调试单位投入系统各项控制功效并按工作票要求立即处理系统出现问题。(A) 在运行过程中任何人员不得私自解除DCS系统任何功效，特殊情况，则要有上级主管部门或调试指挥部书面通知。(B) 做好系统各项性能检验和签证和办理交接手续。1.6 质量标准及检验要求1.6.1 DCS作业质量标准：（略）1.6.2 DCS系统检验及监督（1） 检验(A) 相关隐蔽工程必需定为H点，其检验和验收签证应按相关要求和业关键求进行。(B) W和H点可依据实际情况和特点，依据业主要求增设。（2） 监督内容(A) DCS设备抵达现场后功效恢复。(B) 安装完成后分部调试。(C) 系统调试、完成“开启及完工验收规程”要求各项指标验收、移交。(D) 在线仪表检验。1.7 安全生产、文明施工1.7.1 参与DCS作业人员必需经过三级安全教育并考试合格。1.7.2 自觉遵守相关安全施工要求，严格实施安全工作规程及安全方法，不得违章作业。1.7.3 作业中采取新技术、新工艺、新设备应进行必需培训。1.7.4 参与DCS作业人员，工作前应充足了解和熟悉该系统及其设备。认真检验所使用工器具必需符合工作及安全要求。1.7.5 作业前应全方面了解系统设备目前状态，和已运行设备有联络系统应采取隔离方法。1.7.6 作业人员进入现场必需正确使用安全防护用具。1.7.7 远方操作试验时，操作人和现场监视人应在每次操作中相互联络，立即处理异常情况。1.7.8 在设备运行后，未经电厂运行人员同意，作业人员不得随意操作。1.7.9 作业人员应做到工完、料尽、场地清。1.7.10 DCS柜内装入模块后，室内严禁电焊工作。
