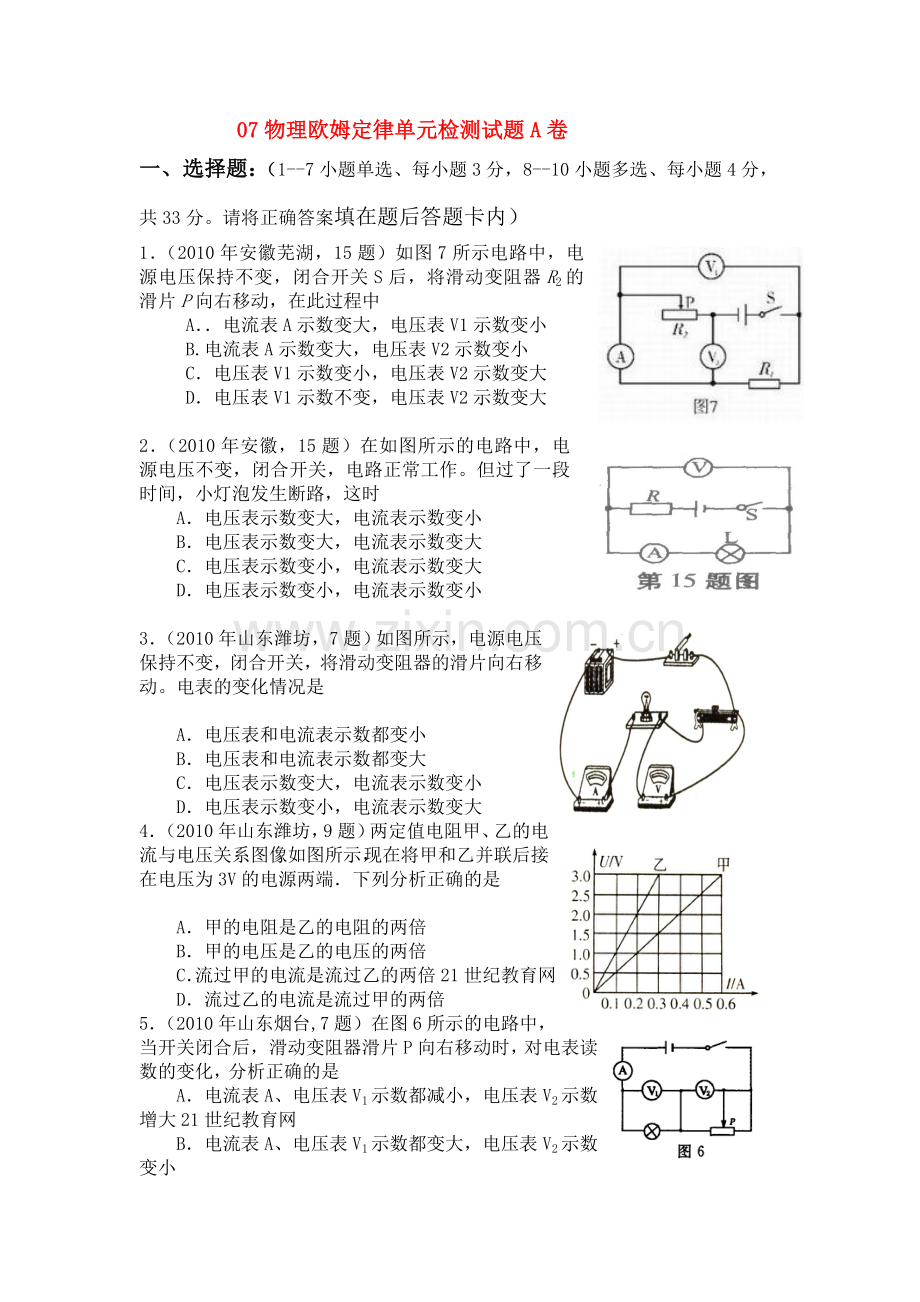

07物理欧姆定律单元检测试题A卷
一、选择题：（1--7小题单选、每小题3分，8--10小题多选、每小题4分，共33分。请将正确答案填在题后答题卡内）
1．（2010年安徽芜湖，15题）如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中
A．．电流表A示数变大，电压表V1示数变小
B.电流表A示数变大，电压表V2示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变大

2．（2010年安徽，15题）在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变大
D．电压表示数变小，电流表示数变小

3．（2010年山东潍坊，7题）如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是

A．电压表和电流表示数都变小
B．电压表和电流表示数都变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
4．（2010年山东潍坊，9题）两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是

A．甲的电阻是乙的电阻的两倍
B．甲的电压是乙的电压的两倍
C．流过甲的电流是流过乙的两倍21世纪教育网
D．流过乙的电流是流过甲的两倍
5．（2010年山东烟台,7题）在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是
A．电流表A、电压表V1示数都减小，电压表V2示数增大21世纪教育网
B．电流表A、电压表V1示数都变大，电压表V2示数变小

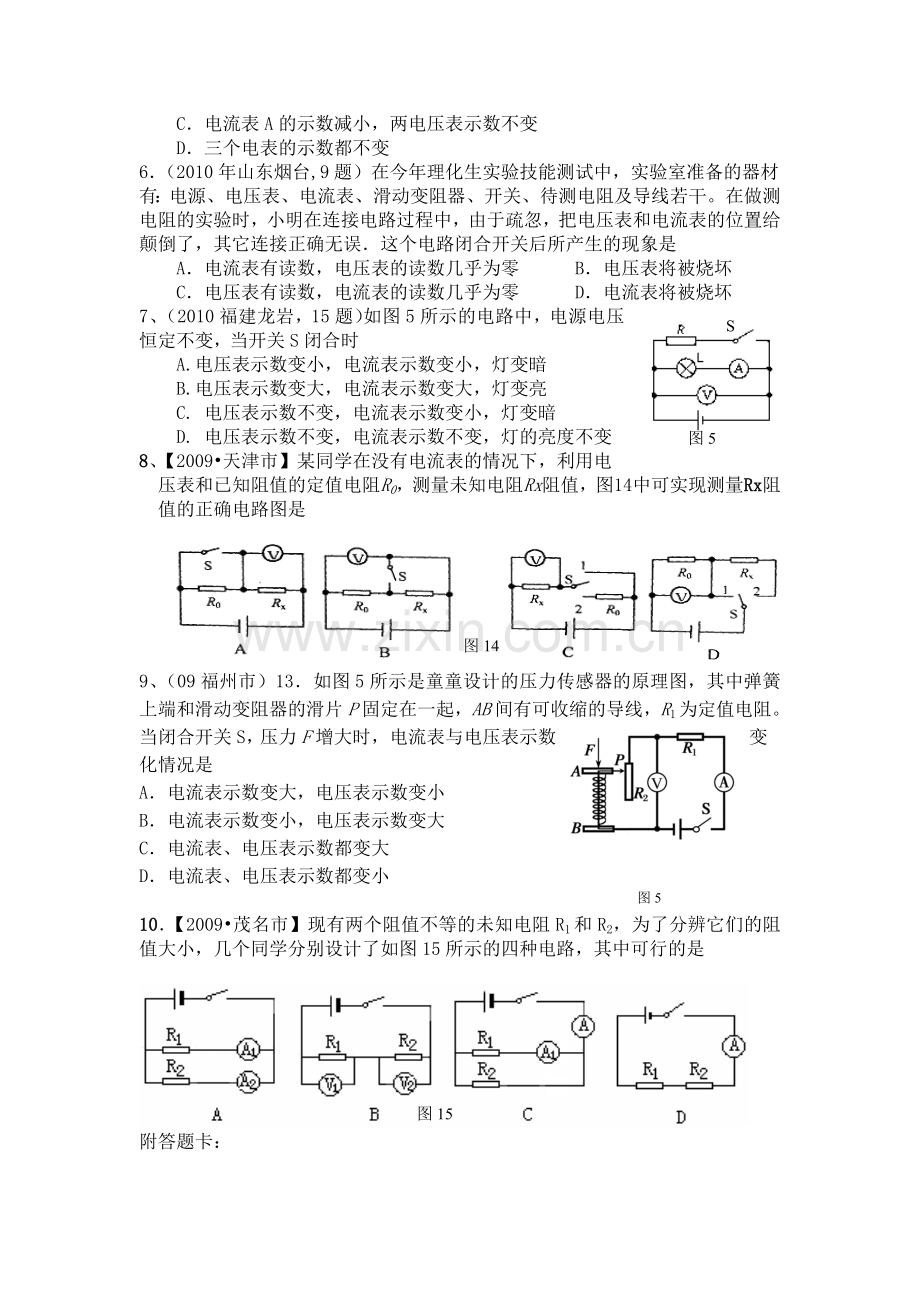

C．电流表A的示数减小，两电压表示数不变
D．三个电表的示数都不变
6．（2010年山东烟台,9题）在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是
A．电流表有读数，电压表的读数几乎为零 B．电压表将被烧坏
C．电压表有读数，电流表的读数几乎为零 D．电流表将被烧坏
7、S
图5
（2010福建龙岩，15题）如图5所示的电路中，电源电压恒定不变，当开关S闭合时
A.电压表示数变小，电流表示数变小，灯变暗
B.电压表示数变大，电流表示数变大，灯变亮
C. 电压表示数不变，电流表示数变小，灯变暗
D. 电压表示数不变，电流表示数不变，灯的亮度不变
8、【2009•天津市】某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图14中可实现测量Rx阻值的正确电路图是
图14

9、（09福州市）13．如图5所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大
图5
D．电流表、电压表示数都变小

10．【2009•茂名市】现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图15所示的四种电路，其中可行的是
图15

附答题卡：
题号
1
2
3
4
5
6
7
8
9
10
答案

二、填空题：（共5小题、每空2分、共26分）
11．（２０１０年浙江嘉兴，28题）下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与 的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是 欧。
12．(2010江苏宿迁，13题)．用图甲电路测量额定电压为2.5V灯泡正常发光时的电阻，电压表应该接入 （填“1”或“2”）．当闭合开关S，移动滑动变阻器的滑片P使电压表示数为2.5V时，电流表的示数如图乙，则灯泡的额定电流是 A，灯泡正常发光时的电阻是 ．

13.（2010江苏泰州，21题） 图10是自动测定油箱内油量的原理图．R2是规格为“20Ω 1A”的滑动变阻器。油量表是由量程为0～0.6A的电流表改装而成的，R1的阻值为10Ω，电源电压为3V。当油面上升时，电路中的电阻将____________，电流将________________（均选填“增大”或“减小”）；当R2的滑片处于最上端时，电路中的电流是___________A。

图11

14．（2010年广东省，14题）图11是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是＿＿＿＿＿＿Ω。若将A、B两电阻　并联后接在电压为2V的电源两端，则并联电路干路中的电流是＿＿＿＿＿＿A，此时电路总电阻值是＿＿＿＿＿＿Ω。

15.（2010北京市，27题）

三、实验题：（共3小题、16题、18题各6分，17题8分，共20分）
16.（2010年山东济宁，第Ⅱ卷10题）铅笔芯是石图10

墨和黏土混合制成的。不同类型的铅笔的笔芯软
硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最
软，HB的铅笔芯软硬居中。铅笔芯是导体，那么
铅笔芯的电阻大小与其软硬度是否有关呢？小明
用如图10所示的装置探究这个问题。他先后将6B、
HB和6H的铅笔芯分别接入电路A、B两点间，通过
观察 ，比较出三者电阻的大小。
用此方法比较电阻大小的依据： 。
他选取的这三支铅笔芯应满足的条件是： 。
17．小明设计了一种测量未知电阻Rx的实验方案，并选择了合适的器材，测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在A、B两点间接人的元件每次只能是电阻箱或未知电阻Rx
(1)请你帮他完成相关实验内容：
①将 接入A、B两点间；
②闭合开关，移动滑动变阻器滑片到某一合适位置时，记下 ；
③断开开关，取下A、B间的元件，将 接在A、B 两点间；
④闭合开关，调节 ，使 ；
⑤读出 ，即可知道Rx的阻值．
(2)小明测量电阻R，的方法，在科学研究中经常用到，下面四个研究实例中，采用这种研究方法的是 .
A．力是看不见的，可以通过力的作用效果认识它
B．根据磁铁吸引大头针多少判定磁铁磁性的强弱
C．用总电阻表示同一段电路中串联的两个电阻
D．用磁感线的疏密程度表示磁场的强弱
图20
18、【2009•天津市】(6分)在“测量未知电阻R的阻值"实验中：
(1)请你用笔画线代替导线把图20中的器材连接成实验电路。

图21
(2)请把第二次测量时，图21所示的电压表和电流表表示数填入表2中相应的空格。

图21

表2
次数
1
2
3
电压／V
1.1

2.3
电流／A
0.22

0.46
（3）处理表2中所记录的各次实验数据，得出待测电阻R的阻值为＿＿ Ω。
四、计算题：（21分）
19．（2010年重庆，19题）有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图19所示的电路图，其中R1=12Ω，R2=6Ω，闭合开关后，通过R1的电流为2A，求：
（1）R1两端的电压；
（2）通过R2的电流。

20. （2010年甘肃兰州，32题）如图22所示，电源电压图22

U保持不变，滑动变阻器R2的最大阻值为50Ω。当S闭合、S1断开，P在b端时，灯泡L的功率为0.4W，电流表的示数为0.2A；当S 、S1均闭合，P在a端时，电流表的示数为1.5A。求：
（1）灯L的电阻RL和电源电压；（2）电阻R1的阻值。（不考虑温度对电阻的影响）

物理 欧姆定律 单元检测试题A卷参考答案和评分标准
一、选择题：1--7小题单选、每小题3分，8--10小题多选、每小题4分，共33分。
题号
1
2
3
4
5
6
7
8
9
10
答案
B
A
C
C
A
C
D
ACD
B
ABC
二、填空题（共5小题、每空2分、共26分）
11． 电压，5欧 12． 1 、 0.3 、　8.3 13. 减小 、 增大、 0.1 14、10、0.6、3.33． 15.0.4 、 521

三、实验题（共3小题、16题、18题各6分，17题8分，共20分）
16.电流表示数的大小（2分） 电压一定，电流越大，电阻越小（或欧姆定律）（2分） 粗细相同 长度相同（2分）
17．（1）未知电阻Rx 电压表示数U 电阻箱电阻箱 电压表示数仍为U
电阻箱的示数（2）C（2分）
18、(1)电路连接略 (2)1．6；O．32 (3)5

四、计算题：（21分）
19、(1)24V (2)4A
20、答案：（1）当S闭合，S1断开，P在b点时，=10Ω，U=I(RL+R2)=0.2A×（10Ω+50Ω）=12V；（2）当S、S1闭合，P在a点时，=1.2A，I1=I-IL=1.5A-1.2A=0.3A, =40Ω
