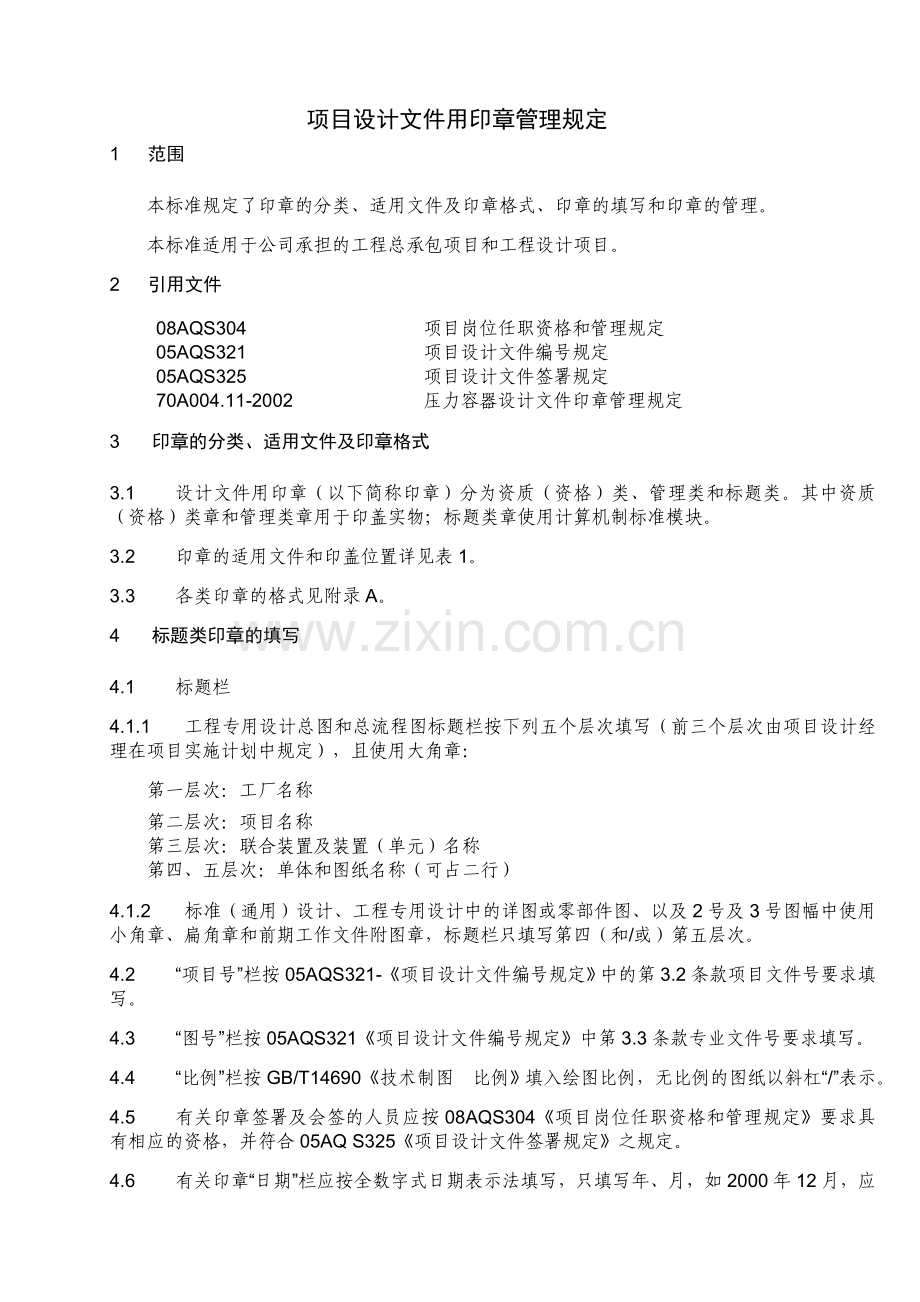

项目设计文件用印章管理规定
1 范围
本标准规定了印章的分类、适用文件及印章格式、印章的填写和印章的管理。
本标准适用于公司承担的工程总承包项目和工程设计项目。
2 引用文件
08AQS304 项目岗位任职资格和管理规定
05AQS321 项目设计文件编号规定
05AQS325 项目设计文件签署规定
70A004.11-2002 压力容器设计文件印章管理规定
3 印章的分类、适用文件及印章格式
3.1 设计文件用印章（以下简称印章）分为资质（资格）类、管理类和标题类。其中资质（资格）类章和管理类章用于印盖实物；标题类章使用计算机制标准模块。
3.2 印章的适用文件和印盖位置详见表1。
3.3 各类印章的格式见附录A。
4 标题类印章的填写
4.1 标题栏
4.1.1 工程专用设计总图和总流程图标题栏按下列五个层次填写（前三个层次由项目设计经理在项目实施计划中规定），且使用大角章：
第一层次：工厂名称
第二层次：项目名称
第三层次：联合装置及装置（单元）名称
第四、五层次：单体和图纸名称（可占二行）
4.1.2 标准（通用）设计、工程专用设计中的详图或零部件图、以及2号及3号图幅中使用小角章、扁角章和前期工作文件附图章，标题栏只填写第四（和/或）第五层次。
4.2 “项目号”栏按05AQS321-《项目设计文件编号规定》中的第3.2条款项目文件号要求填写。
4.3 “图号”栏按05AQS321《项目设计文件编号规定》中第3.3条款专业文件号要求填写。
4.4 “比例”栏按GB/T14690《技术制图 比例》填入绘图比例，无比例的图纸以斜杠“/”表示。
4.5 有关印章签署及会签的人员应按08AQS304《项目岗位任职资格和管理规定》要求具有相应的资格，并符合05AQ S325《项目设计文件签署规定》之规定。
4.6 有关印章“日期”栏应按全数字式日期表示法填写，只填写年、月，如2000年12月，应写为“2000-12”。除非另有说明，“日期”应为文件归档日期，按项目或装置、单元，力求统一，同一目录设计文件“日期”应统一。“竣工图章”中的日期应为装置、单元竣工日期。

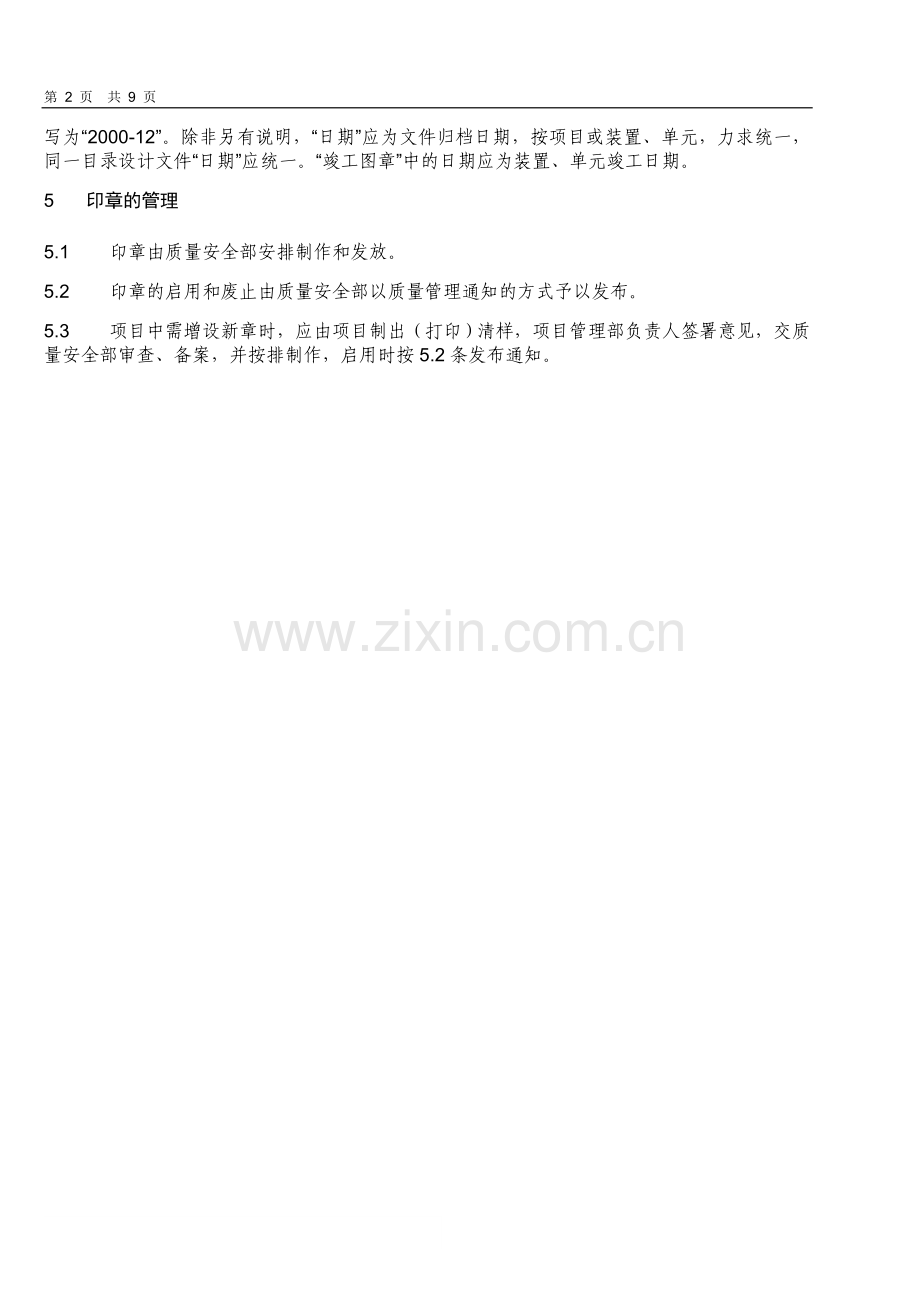

5 印章的管理
5.1 印章由质量安全部安排制作和发放。
5.2 印章的启用和废止由质量安全部以质量管理通知的方式予以发布。
5.3 项目中需增设新章时，应由项目制出（打印）清样，项目管理部负责人签署意见，交质量安全部审查、备案，并按排制作，启用时按5.2条发布通知。

表1 设计文件用印章适用文件和印盖位置
序号
名 称
适 用 文 件
文件类型
印 盖 位 置
一
资质（资格）类章

1-1
工程设计综合资质甲级章
总体设计、区域规划、消防设计报批件等特殊需要的图纸
出版成品
图纸角图章附近
1-2
压力容器设计资格印章
压力容器总图
蓝图
见70A004.11-2004
1-3
压力管道设计资格印章
压力管道平面布置图
蓝图
目录首页下方和图纸角章附近空白处
1-4
注册建筑师章
建筑工程项目设计总说明目录、设计总平面、设计主要平面、立面、剖面图等
蓝图
目录首页下方和图纸签署附近空白处
1-5
注册结构工程师章
民用建筑二级以上、工业建筑中型及以上的设计；方案设计阶段：结构专业说明书；初步设计和施工图设计：目录；修改设计设计图纸
蓝图
说明书和目录首页下方，修改设计设计图纸（总图）角章附近空白处
1-6
概预算资格专用章
概预算设计文件
出版成品
封面指定位置
1-7
造价工程师章
工程造价文件
出版成品
封面指定位置
1-8
设计变更专用章（XX-1）（XX-2）
设计变更通知单（XX-1章在公司本部使用，XX-2章在工程现场使用）
设计变更通知单
设计变更通知单签署栏附近
1-9
压力容器修改专用章
压力容器设计变更通知单
成品
见70A004.11-2004
1-10
修改提示章
通用与复用设计
蓝图
见70A004.11-2004
二
管理类章

2-1
发图专用章
公司出版的设计文件（编号1公司本部使用，其余编号分公司使用）
蓝图
目录首页下方和图纸角章附近空白处
2-2
竣工图章
用于编竣工图的设计文件
蓝图
文表首页空白处和图纸角章附近空白处
2-3
预发章
未存档提前发送的设计文件，如桩位图
白图或蓝图
文表首页空白处和图纸角章附近空白处
2-4
仅供参考章
参考用的设计文件
蓝图或白图
文表首页空白处和图纸角章附近空白处
2-5
压力容器注册章
新设计的三类压力容器图纸；复用三类压力容器的艺设表、分目录
归档底图
总图图号正下方边框线外和分目录有“△△”标记的边框线外
2-6
压力容器审定人序号章
一、二类压力容器总图
归档底图
与图号齐平的边框线外
2-7
专利及专有技术注册章
属于专利及专有技术的设计文件
归档底图
目录首页项目号旁和总图图号下方

表1（续） 设计文件用印章适用文件和印盖位置
序号
名称
适用文件
文件类型
印盖位置
2-8
作废章
作废的设计文件和标准
成品
文表首页中心位置和图纸角章附近空白处及标准封面
三
标题类章

3-1
会签大角章
需要会签的图纸
底图
图面右下角
3-2
大角章
不需要会签的图纸
底图
3-3
小角章
A3幅面的图纸
底图
3-4
扁角章
A4幅面的图纸
底图
图面底部
3-5
复制章
由用户和专利（专有技术）或制造厂商提供的需转化为我公司的图纸
底图
原图角章附近空白处
3-6
压力管道级别章
压力管道平面布置图（与压力管道设计资格章配套使用）
底图
图纸角章左侧
3-7
前期文件附图章
设计前期文件附图
底图
图面右下角
3-8
建北章
需标明建北方向的设计图纸
底图
图纸需要标明方向的视图附近，指向应朝上或朝左

附录A 设计文件用印章样式

附录A
设计文件用印章格式

3 标题类章（缩样）

图3-1 会签大角章

图3-2 大角章

图3-3 小角章
