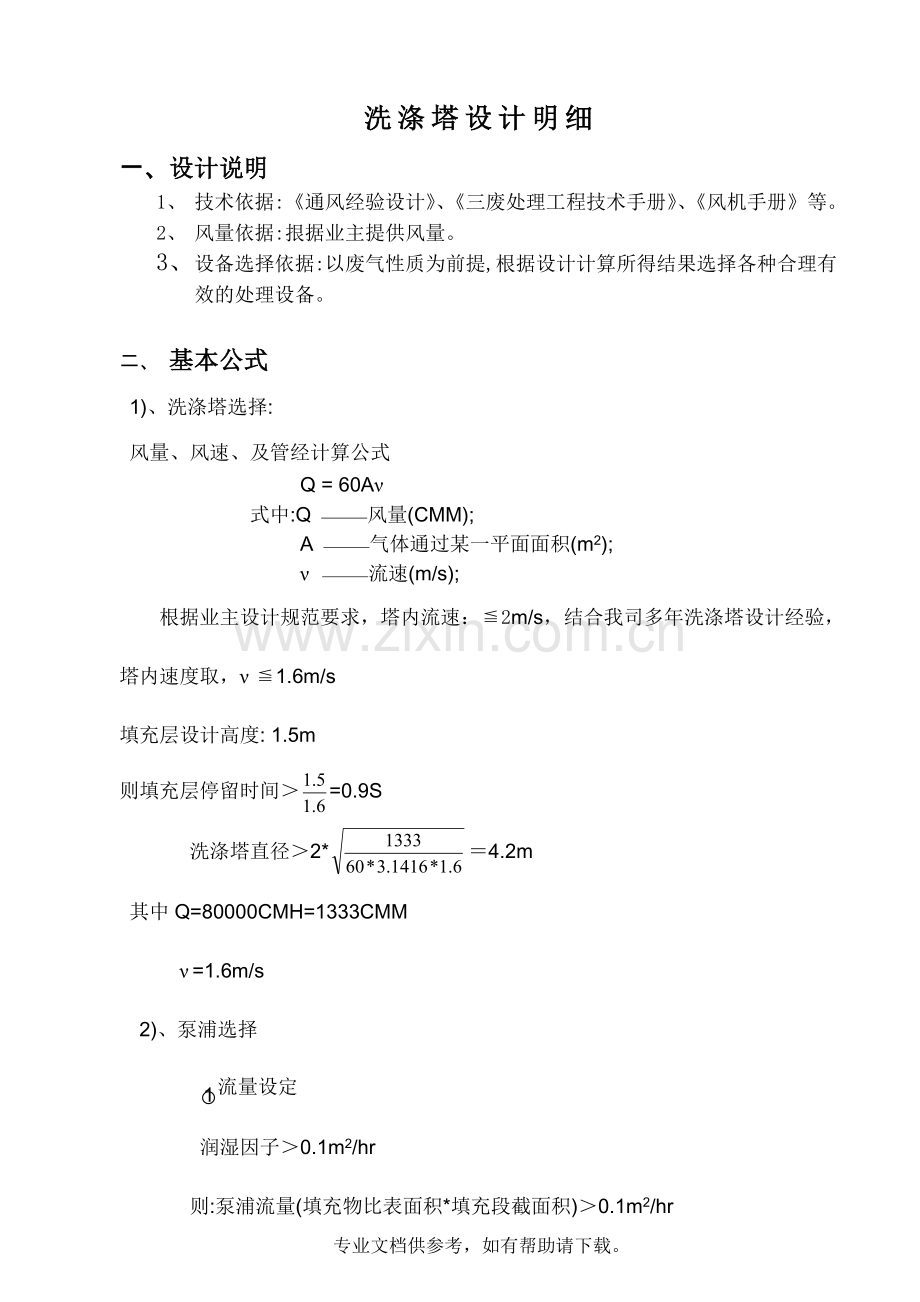

洗涤塔设计明细
一、 设计说明
1、 技术依据:《通风经验设计》、《三废处理工程技术手册》、《风机手册》等。
2、 风量依据:拫据业主提供风量。
3、 设备选择依据:以废气性质为前提,根据设计计算所得结果选择各种合理有效的处理设备。

二、 基本公式
1)、洗涤塔选择:
风量、风速、及管经计算公式
Q = 60Aν
式中:Q 风量(CMM);
A 气体通过某一平面面积(m2);
ν 流速(m/s);
根据业主设计规范要求，塔内流速：≦2m/s，结合我司多年洗涤塔设计经验，
塔内速度取，ν ≦1.6m/s
填充层设计高度: 1.5m
则填充层停留时间＞=0.9S
洗涤塔直径＞2*＝4.2m
其中Q=80000CMH=1333CMM
ν =1.6m/s
2)、泵浦选择
流量设定
润湿因子＞0.1m2/hr
则:泵浦流量(填充物比表面积*填充段截面积)＞0.1m2/hr
ξ＞＞2307 L/min
扬程设定:
直管长度: 0.8+4.1+4=8.9m
等效长度: 900弯头 3个 2.1 * 3 = 6.3
球阀 2个 0.39 * 2 = 0.8
逆止阀 1个 8.5 * 1 = 8.5
总长:8.9+ 6.3 + 0.8 + 8.5 =24.5m，取24m
扬程损失: 24 * 0.1 = 2.4m
喷头采用 所需压力为0.6bar, 为6m水柱压力。
所需扬程为: 4.1 +2.4 + 6=12.5m
查性能曲线: 益威科泵浦KD-100VK-155VF，当扬程为12m时,流量为1200L/min,两台15HP则满足要求。
选用泵浦:2台15HP浦, 总流量为2400L/min 最高扬程: 12m
