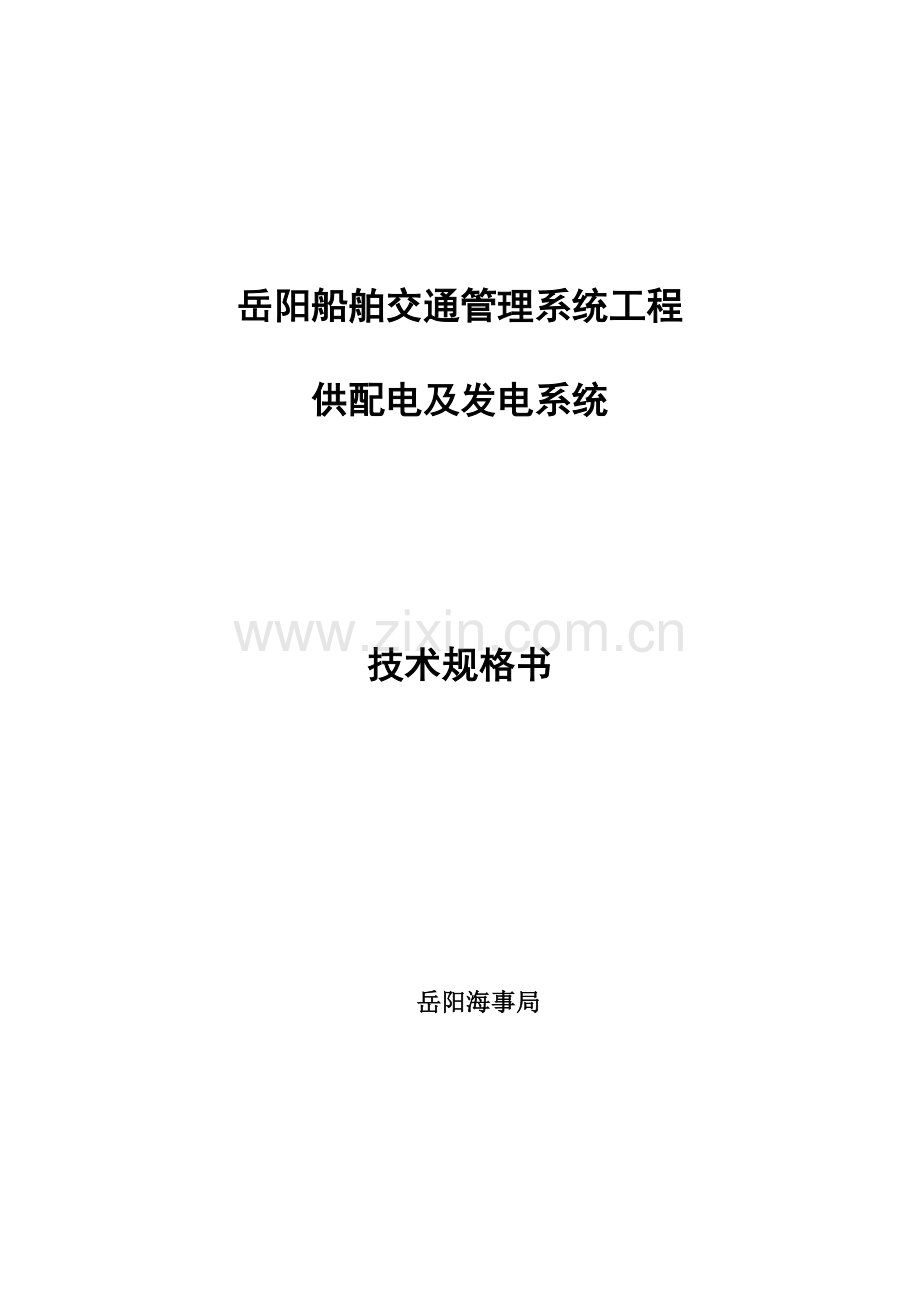

岳阳船舶交通管理系统工程供配电及发电系统技术规格书岳阳海事局1.1 总说明和要求1.1.1 本技术规格书用于岳阳海事局岳阳船舶交通管理系统工程供配电设备招标，为招标文件的组成部分。1.1.2 投标者应认真阅读，并对本标书的技术规格逐项做出响应。如有与本标书指标不同之处要做出详细说明。1.1.3 本项目要求投标人采用技术先进、定型可靠的设备和成熟可靠、运行稳定的软硬件，并提供完善的服务。1.1.4 投标人对供货范围内的设备质量和工程进度负责，并协调现有设备和用户采购的非本招标范围设备的集成、融合和接入等技术问题。1.1.5 投标人对本技术规格书的技术规格应逐项做出实质性响应，对于功能要求条款，应给出简要的实现方式或解决方案，对于技术规格条款，应给出具体指标。如有与本技术规格书指标不同之处要详细说明。产品介绍说明书应同提供设备一致。1.1.6 本技术规格书未提到的功能和指标也可以列出，但应附有详细说明，以供评标参考。1.1.7 在招标谈判过程中，招标人有权根据实际需要，增减设备和项目，价格以投标价格为准。1.1.8 招标人对本技术规格书有解释、补充和局部修改权，如有变更将及时书面通知投标人，变更通知书与本技术规格书具有同等约束力。1.1.9 本技术规格书要求投标人提供完整的供配电系统，投标人应保证工程实施后，供配电系统能够正常可靠的运行。投标人可根据标书的功能要求和自身经验，在投标文件中补充标书中未列出的必要设备。补充设备要求单独列出名称、性能指标和报价，但报价不列入总报价中，待招标人确认购买后，此项再列入合同中。1.1.10 投标人的技术文件至少应包含的内容：设备功能说明，包括设备数量、名称、型号及生产厂家；设备详细技术性能及规格指标，说明设备适用的标准和规范；对系统中提供的所有软件和使用许可证说明；设备质量验收和接口测试内容，验收指标及验收方法；备品备件和附件的名称及数量；提供完整的投标硬件和软件的技术资料(技术说明书及必需的图纸)；同类设备的通用情况及其他需要说明的内容，以便评标参考。投标人应提供适用于开放结构设计、质量高、功能全，便于维护的名牌产品，并在投标文件中附上技术资料和明确的性能指标。1.2 报价格式1.2.1 (*)投标人应按技术规格书中报价清单的表格要求提供总报价和各分项报价。报价表中设备名称与供货清单设备名称应一一对应，分项报价应逐项填报，所有招标设备必须报价，如无独立报价，必须标明含在某项报价中，否则单价为零计算（在合同中也按此计算）。1.2.2 投标人应提供本标书招标设备所必要的随机附件、消耗品清单，并列出价格，此项费用计入本项目总报价中。1.2.3 所有运输、安装、协调、培训等相关费用均包含在设备报价中。1.2.4 报价以单价为准，不接受折扣价，漏报项按照单价为零计算（在合同中也按此计算）。1.2.5 对本系统中的专用工具、仪表、选择性的设备或模块等，投标人应提供选项清单，列出价格，但不列入本项目总报价中。待招标人确认购买后，此项再列入合同中。1.3 工程简介1.3.1 本工程是岳阳海事局岳阳船舶交通管理系统工程的一部分，在城陵矶和临湘2个雷达站各建设1套供配电系统， 1台柴油发电机系统。1.3.2 建设岳阳VTS中心配电系统，进行必要线路改造，增设空气开关。1.4 配电1.4.1 在城陵矶和临湘2个雷达站建设配电系统。1.4.2 配电系统配置要求(1) 从供电局变压器引一条三相五线电缆（YJV-4*35+1*16）至雷达站配电间配电箱。(2) 机房内用电设备供电电源均为三相五线制及单相三线制。(3) 机房内照明及空调直接由市电供电，UPS仅向雷达设备、雷达数据处理、传输设备、视频、动力环境监控设备提供电力供给。(4) 配电间安装1个配电柜（6004001800），配电柜内装1个总空气开关（80A/3P，四极空开）；(5) 总开后并接一个智能电量仪表，用于检测进线电路的电压、电流等电量参数；(6) 总开关出线接至三相五线电源汇流排；(7) 由汇流排分出3路空调进线空开（20A/三相），3路楼层照明插座用空开（32A/单向），2路备用空开（32A/单向），2路UPS进线空开（32A/三相）。(8) UPS出线接入设备机房；2路空调出线接入设备间，1路空调出线接空开后接配电间空调设备；照明出线接各楼层照明设备。(9) 在各雷达站设备间安装1台配电柜（6004001800），UPS出线用电缆接至设备间配电柜汇流排；空调出线接入汇流排，分2路供给2台空调设备(三相)。(10) 配电箱2路UPS进线安装2路总空气开关（32A/三相）；(11) 汇流排后接出3路专用设备用单相空开（16A/单向），备用2路空开（16A/单向）；(12) 1路专用设备单相出线引至雷达天线供电，2路专用设备单相出线分别引至机柜内，在机柜内安装2套防雷插排供电设备；(13) 机房大功率设备如机房专用空调和雷达天线等，直接从进线柜接线，不单独设插座，选用空开。单相空开要求配置16A-30毫安差分断路器C曲线，三相空开要求按照16A-300毫安差分断路器D曲线。其它低功率设备选用32A或16A防水防溅防漏电插座。(14) 岳阳VTS中心设备间增设1个配电柜。汇流排满足10路专用设备用单相空开（16A/单相，2P开关），在机柜内安装8套防雷插排供电设备。1.4.3 配电柜（箱）(1) 在变压器及配电室内安装1台配电柜，要求配电柜内装负载过电流保护空气开关和避雷器维护使用空气开关及汇流排等，并应留有一定的空间安装一、二级避雷器，要求配电柜规格为600*400*1600。(2) 在设备机房内安装一台配电箱，要求在配电箱内装负载过电流保护空气开关和避雷器维护使用空气开关及汇流排等，并应留有一定的空间安装三级避雷器。1.5 自启动柴油发电机1.5.1 在城陵矶和临湘2座雷达站各配置1台25kw柴油发电机作为雷达站内设备的后备电源。1.5.2 供货范围包括发动机（带标准附件、三滤、电气系统）；散热器（风扇、水箱）；交流发电机、手动控制箱；电力开关、底座；以上各件装成一体。1.5.3 柴油发电机应与UPS电源应合理连接，组成一体化的供电系统。1.5.4 散发件包括消声器、排气弯管、波纹管等；蓄电池及电池连接线、减震胶垫；随机技术文件及使用手册。1.5.5 供货人应根据自身设备油耗情况，按照满足柴油发电机连续供电36小时的要求配置相应容量的油箱、油水分离器和储油罐（含管阀）各一套。储油罐要求用钢板焊接、防腐、防锈蚀处理并须具备探伤检测报告。1.5.6 柴油发电机机组具有自启动功能，出现市电缺相后，油机能够自动启动。投标人需配置相关的附属设备和启动电瓶，报价计入工程总报价。1.5.7 柴油机出现故障时可以安全地脱离系统进行维修，不影响整个系统的正常运行。1.5.8 报价设备的生产、制造、安装等符合规范要求；且具备生产制造许可相关证明。1.5.9 投标人在标书中应根据相关安全和技术标准提出设备安装的场地工艺要求。1.5.10 柴油发电机发电机组技术标准 符合ISO3046，ISO8528，IEC34等国际标准的规定。 发电机组标准大气条件（GB1105，ISO3046规定）： 大气压力100Kpa（海拔100m） 环境温度25 相对温度30 控制箱 标准配有自动控制屏，具有自动起动和停机功能；带液晶显示器，可显示机组运行状态各种参数，保护功能齐全； 装置方式：整体式交流发电机 绝缘等级：H级 防护等级：IP21-IP23 电压调节：自动电压调节 机组电气性能 达到GB2820.3及ISO8528G3级的要求和邮电系统YDT502“通信专用柴油发电机组的技术要求”的规定。 额定电压：400230V 接线方式：3相4线 频率：50Hz 功率因数：0.8（滞后） 电压调整率（）：稳态1 瞬态2015 频率调整率（）：稳态1 瞬态107 电压波动率（）：0.5 频率波动率（）：0.5 负荷突变电压稳定时间（S）：1 负荷突变频率稳定时间（S）：3波形失真（）：5 抑制无线电干扰：符合VDE0875-N级及GB2820的规定1.6 供货1.6.1 应按正式签订合同限定的时间供货。1.6.2 全部设备及有关的技术文件由中标人负责运往安装现场。1.7 现场安装1.7.1 供货合同签字后一个月内，中标人应向招标人提供设备外形尺寸，重量、对环境要求、安装要求和机房布局效果图等资料。1.7.2 设备在安装现场由买卖双方共同拆箱清点，如有短缺或损坏由中标人免费补充、修理或退换。1.7.3 中标人负责合同供货设备的仓储保管、现场安装和调试，系统正常运行，经招标人验收合格后接收。1.7.4 中标人应指派有经验的工程师到现场负责设备安装。招标人对于不能胜任工作者，有权要求中标人调换，费用由中标人负责。1.7.5 安装过程中，因中标方人员责任(包括指挥错误和安装方案不当)造成的设备损坏，由中标人负责。1.7.6 招标人应在中标人的许可和指导下参加设备的安装调试工作。1.7.7 设备安装完后，经中标人认可，方能通电开机。1.7.8 设备安装调试过程中，若技术文件需要更改，中标人应免费提供改正后的全部技术文件。1.8 技术协调1.8.1 在合同签订后2周内，应进行一次设计安装协调会，中标人和招标人就具体问题进行协商，形成的备忘录作为合同的附件。会议地点为岳阳海事局。1.9 技术培训1.9.1 中标人应在现场安装调试完成后，根据招标人需求进行现场培训，拟定详细的培训大纲，在培训前2周提交招标人，并征得招标人同意。现场培训时间不少于5天，主要讲解操作方法和故障检测技能，并辅导学员进行操作实习。1.10 技术文件1.10.1 所有中标人提供的文件应用中文书写，编号、日期清楚。1.10.2 第三供货方的文件资料应完整齐全。1.10.3 中标人应向招标人提供下述文件：系统详细设计文件设备操作手册设备维护手册设备安装手册验收文件培训教材和培训计划软件备份盘1.11 验收1.11.1 验收的内容包括：设备的外观、机械结构检查；设备的控制旋钮及功能项目的检验；对单机的技术指标进行测试(如必要)；具体项目由中标人提出，经招标人认可。检查和测试结果应符合本标书的要求。1.11.2 验收所需的设备仪器(如激光定位仪)由中标人配备，其精度应至少高于被验收设备一个等级。1.12 验收不合格的处理1.12.1 单项设备测试指标不合格，由中标人免费修理或退换设备。1.12.2 系统可靠性试验不合格，允许在1个月内，经修复后进行第二次试验，若仍不合格，中标人退还不合格设备的全部合同价，另加10的罚款。1.12.3 系统其它指标不合格，每一项指标按合同总价的3罚款。1.13 保证期1.13.1 从现场验收签字之日起开始保证期。硬件保证期限为2年。1.13.2 在硬件保证期内，系统设备出现的故障（非因操作不当造成），中标人接到招标人通知后， 应在24小时之内到达现场修理，所需费用全部由中标人负担。若出现重大故障，系统不能正常工作，保证期从系统修复后起重新计算。1.13.3 在本系统设备供货合同结束后，用户和中标人将签定中标人提供系统硬件备品备件保证合同，以履行保证期。1.14 供配电及发电系统报价清单序号设备名称数量单价总价一自启动柴油发电机1康明斯斯坦福发电机组型号： C33GF22燃油箱23专用机油24电瓶充电器（自动浮充）25机组排风排烟26双电源自动切换柜2二配电柜/箱1配电柜(配电室，含负载过电流保护空开及避雷器匹配空开、汇流排等)22配电箱(设备机房，含负载过电流保护空开及避雷器匹配空开、汇流排等)3三稳压器鸿宝三相TNS-30KVA2四配电系统线、管、辅材1KBG管 16总价包干2KBG管 203KBG管 324YJV-4*35+1*16进线电缆5BV2.5mm2线缆6BV4.0mm2线缆7BV10mm2线缆8金属软管9空调专用插座10其它线、管、辅材五配电系统施工费供配电及发电系统施工费用（包干价）总价包干六总价
