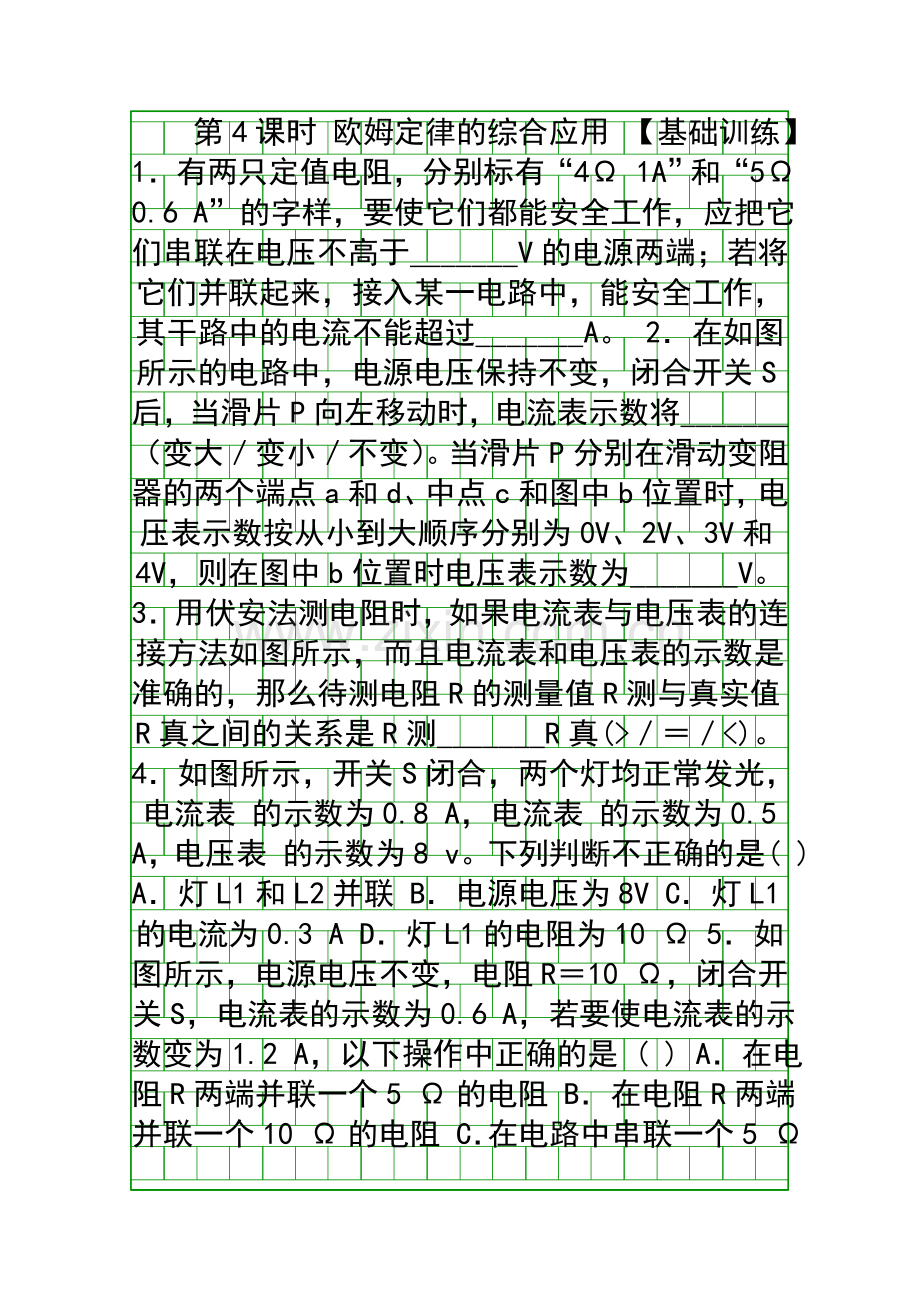

第4课时 欧姆定律的综合应用 【基础训练】 1有两只定值电阻，分别标有“4 1A”和“5 0.6 A”的字样，要使它们都能安全工作，应把它们串联在电压不高于_V的电源两端；若将它们并联起来，接入某一电路中，能安全工作，其干路中的电流不能超过_A。 2在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向左移动时，电流表示数将_（变大变小不变）。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表示数按从小到大顺序分别为0V、2V、3V和4V，则在图中b位置时电压表示数为_V。 3用伏安法测电阻时，如果电流表与电压表的连接方法如图所示，而且电流表和电压表的示数是准确的，那么待测电阻R的测量值R测与真实值R真之间的关系是R测_R真()。 4如图所示，开关S闭合，两个灯均正常发光，电流表 的示数为0.8 A，电流表 的示数为0.5 A，电压表 的示数为8 v。下列判断不正确的是( ) A灯L1和L2并联 B电源电压为8V C灯L1的电流为0.3 A D灯L1的电阻为10 5如图所示，电源电压不变，电阻R10 ，闭合开关S，电流表的示数为0.6 A，若要使电流表的示数变为1.2 A，以下操作中正确的是 ( ) A在电阻R两端并联一个5 的电阻 B在电阻R两端并联一个10 的电阻 C在电路中串联一个5 的电阻 D在电路中串联一个10 的电阻 5下图是测定小灯泡电阻的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是 ( ) A灯泡断路 B滑动变阻器短路 C灯丝电阻值过大 D滑动变阻器连入电路阻值过大 7光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏，R2为滑动变阻器，A、B间接监控装置，则 ( ) A当有人通过通道而遮蔽光线时，A、B间电压降低 B当有人通过通道而遮蔽光线时，通过R1的电流变大 C当仅增大R2连入电路中的阻值时，通过R1的电流变大 D当仅增大R2连入电路中的阻值时，可降低A、B间的电压 8如图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电流表的示数为0.25 A，电压表的示数为8V；断开电路后，将电压表、电流表的位置互换，S1断开，S2闭合，电流表的示数为0.2 A，则 ( ) AR18 ，R240 BR132 ，R2 40 CR140，R232 DR132 ，R28 9如图所示，MN间电压恒定，R1为定值电阻，滑动变阻 器R2的最大阻值为20 。当滑动变阻器滑片P处于 a端时，电流表示数为0.25 A；当滑片p处于ab中点 时，电流表示数为0.40 A，则MN间的电压是( ) A6 V B5 V C4 V D3 V 10如图所示的电路中，R1为020 的滑动变阻器，电阻R22.4 ，电源电压为6V，电流表A1的量程为00.6 A，电流表A的量程为03 A。 (1)在开关S闭合前，应将滑动变阻器的滑片P放在_（左右）端。 (2)为了保证两个电流表都能正常工作，在开关S闭合后，滑动变阻器接入电路的阻值范围应为多少欧姆？【提优拔尖】 11如图所示的电路中，R24 ，某同学在实验过程中，闭合开关S后，只记录了三只电表的示数，但漏记了单位，记下的一组数据分别是4、1、3（电流单位是A，电压单位是V），这位同学所用的电源电压为_V，R1的电阻值为_。 12如图所示，电压U恒定为8V，R112 。滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从3V变到6V，则R2的阻值为_，滑动变阻器的最大阻值为_。 13如图所示，电路中电源电压恒定，电流表的量程是03 A，电阻R2的阻值是12 。当S闭合，将滑片P滑到滑动变阻器的中点时，电流表的示数为1.5 A；将滑片P滑到最右端b点时，电流表的示数为1A。则电源电压是_V，允许滑动变阻器接入电路中的电阻最小值是_。 14如图所示，电源电压保持不变，表是电流表或电压表，滑动变阻器R2的滑片P位于中点，闭合开关S后，三只电表均有示数，当滑片P向左移动时，下列说法正确的是 ( ) A若电阻串联，是电压表，则表示数变大 B若电阻串联，是电压表，则表示数变小 C若电阻并联，是电流表，则表示数变小 D若电阻并联，是电流表，则表示数变大 15如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数；再断开开关S2，关于电压表、电流表断开后示数的变化情况有下列几种说法，其中正确的是 ( ) A电流表示数不变，电压表示数变小 B电流表示数变小，电压表示数变大 C电流表示数变小，电压表与电流表示数的比值变大 D电压表示数变小，电压表与电流表示数的比值不变 16如图所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中 ( ) A电压表V的示数变大 B电流表A1的示数变大 C电流表A，的示数变小 D灯泡的亮度变小 17如图所示的电路中，电源电压U4.5 V，且保持不变，定值电阻R15 ，滑动变阻器R2最大阻值为20 ，电流表量程为00.6 A，电压表量程为03 V。为保护电表，变阻器接入电路的阻值范围是 ( ) A010 B020 C2.5 20 D2.5 10 18在如图所示的电路中，电源电压为6V且恒定，电流表的量程为00.6 A，电压表的量程为03 V，灯L1和L2的电阻分别为20 和30 ，滑动变阻器R的规格为“50 1.5 A”。不计温度对灯丝电阻的影响，求： (1)滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电压表和电流表的读数； (2)若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，电流表的最小示数是多少？19如图甲所示是某生产流水线的产品输送及计数装置示意图。其中S为一激光源，R1为光敏电阻，无光照射时，阻值为R；有光照射时，阻值为 ，R2为定值保护电阻，a、b间接一“示波器”（示波器的接入不影响电路）。每当产品从传送带上通过S与R1之间时，射向光敏电阻的光线会被产品挡住。光敏电阻两端的电压随时间变化的图象，可由示波器显示出来。若运送某一产品时，示波器显示的电压随时间变化的图象如图乙所示。 (1)按照这样的速度，平均每小时有多少产品被输送并计数？ (2)求电阻R1在无光照射和有光照射时，通过R1的电流之比。 (3)求电源电压。20为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，原理图如图甲所示。硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）。定值电阻R05 ，a、b是一根长5 cm的均匀电阻丝，阻值R125 ，电源电压U3 V，电流表的量程为00.6 A。 (1)小明在电路中连入R0的目的是_。 (2)当拉环不受拉力时，滑片P处于a端，闭合开关后，电流表的读数为_A。 (3)已知该弹簧伸长的长度L与所受拉力F间的关系如图乙所示。通过计算说明，开关S闭合后，当电流表指针指在0.3 A处，作用在拉环上水平向右的拉力为多大？参考答案 15.4 1.35 2变大 2 3 49 DBDADD 10(1)右 (2)12 20 114 2 124 16 136 2.4 1417 ADCD 18(1)0.5 A (2)0.1 A 19(1)6000个 (2) (3)6V 20(1)保护电路 (2)0.1 (3)400 N20 20
