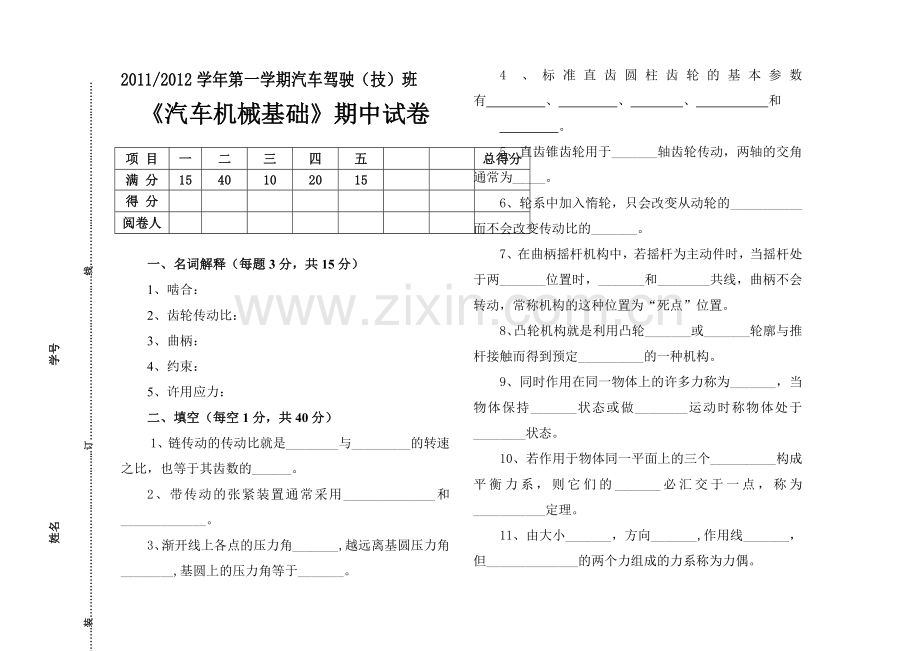

汽车机械基础试卷及答案.doc

班级 姓名 学号

……………………………………………….装……………………………..………..…....订…….…………………….…..………..….线…………...………………..…………..………

2011/2012学年第一学期汽车驾驶（技）班
《汽车机械基础》期中试卷

项 目
一
二
三
四
五

总得分
满 分
15
40
10
20
15

得 分

阅卷人

一、名词解释（每题3分，共15分）
1、 啮合：
2、齿轮传动比：
3、曲柄：
4、约束：
5、许用应力：
二、填空（每空1分，共40分）
1、链传动的传动比就是________与_________的转速之比，也等于其齿数的______。
2、带传动的张紧装置通常采用______________和_____________。
3、渐开线上各点的压力角_______,越远离基圆压力角________,基圆上的压力角等于_______。
4、标准直齿圆柱齿轮的基本参数有 、 、 、 和
。
5、直齿锥齿轮用于_______轴齿轮传动，两轴的交角通常为_____。
6、轮系中加入惰轮，只会改变从动轮的___________而不会改变传动比的_______。
7、在曲柄摇杆机构中，若摇杆为主动件时，当摇杆处于两_______位置时，_______和________共线，曲柄不会转动，常称机构的这种位置为“死点”位置。
8、凸轮机构就是利用凸轮_______或_______轮廓与推杆接触而得到预定__________的一种机构。
9、同时作用在同一物体上的许多力称为_______，当物体保持_______状态或做________运动时称物体处于________状态。
班级 姓名 学…..…………..………
10、若作用于物体同一平面上的三个__________构成平衡力系，则它们的_______必汇交于一点，称为___________定理。
11、由大小_______，方向_______,作用线_______，但______________的两个力组成的力系称为力偶。
12、作用于物体上的各力的作用线都在________且________的力系称为平面任意力系。
13、杆件的基本变形形式有_______、_______、_______、________四种。
三、判断题（每题1分，共10分）
1、为提高链传动的质量和使用寿命，需进行适当的张紧和润滑。 （ ）
2、V带截面形状是梯形，两侧面是工作面，其夹角θ等于38°。 （ ）
3、基圆越大，渐开线越弯曲。 （ ）
4、渐开线齿轮传动中心距稍有变化，其传动比不变，对正常传动没有影响。（ ）
5、齿轮传动不能保证准确的传动比。 （ ）
6、齿条传动只能由齿轮的转动变为齿条的移动。 （ ）
7、急回运动特性用急回特性系数K来表示，K越大，则回程运动越快。 （ ）
8、z＝48、齿顶圆直径da＝300mm的标准直齿圆柱齿轮的模数m＝5mm。 （ ）
9、在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。 （ ）
10、凸轮机构能完成从动件的间歇运动。 （ ）
四、选择题（每题2分，共20分）
1、国家标准规定渐开线圆柱齿轮分度圆上的压力角（ ）。
A、α=20° B、α= 30° C、α= 40° D、α= 45°
2、能保持瞬时传动比恒定的传动是（ ）。
A、带传动 B、链传动 C、齿轮传动 D、蜗轮蜗杆传动
3、斜齿轮传动不（ ）。
A、适宜用于大功率传动 B、产生轴向力
C、能当作变速滑移齿轮 D、适宜用于高速传动
4、蜗杆传动主动件为（ ）
A、蜗杆 B、蜗轮 C、齿轮 D、齿条
5、下列机构中具有急回特性的是（ ）
A、双曲柄机构 B、对心曲柄滑块机构 C、双摇杆机构 D、曲柄摇杆机构
6、消除机构“死点”的不正确方法是（ ）
A、利用飞轮装置 B、利用杆件自身重量
班级 姓名 学号

……………………………………………….装……………………………..………..…....订…….…………………….…..………..….线…………...………………..…………..………

C、利用多组机构错列 D、该换机构的主动件
7、摩擦阻力小，传力能力大的是（ ）
A、尖顶式从动件 B、滚子式从动件 C、平底式从动件 D、曲面式从动件
8、已知力F在坐标轴上的投影，Fx=0、Fy>0，则力F的指向是（ ）。
A、沿X轴水平向右 B、沿X轴水平向左
C、沿Y轴竖直向上 D、沿Y轴竖直向下
9、构件的许用应力〔σ〕是保证构件安全工作的（ ）。
A、最高工作力 B、最低破坏力
C、最低工作力 D、平均工作力
10、为了保证构件安全可靠地工作，安全系数取值一般都（ ）
A、 〉1 B、〈1 C、=1 D、=0
五、画图与计算（共15分）
1、 根据蜗杆的旋转方向，在图上画出蜗轮的回转方向。（4分）

2、画出如图所示AB杆的受力图。（4分）

A
E
C
G B
D

3、在图示定轴轮系中，已知z1＝16， z2＝32，z3＝20，z4＝40，z5=4，z6＝40，若n1＝800r/min,求蜗轮的转速n6并用箭头在图上标明各齿轮的回转方向。（7分）
1
n1
2

3 4
6
5

G

2011/2012学年第一学期汽车驾驶2011（技）班
《汽车机械基础》期中试卷参考答案及评分标准
一、名词解释
1、 啮合：齿轮副的一对齿轮的齿依次交替接触，从而实现一定规律地相对运动的过程和形态称为啮合
2、齿轮传动比：主动齿轮与从动齿轮转速之比。
3、曲柄：能做整周旋转的连架杆称为曲柄。
4、约束：限制物体某些运动的条件称为约束。
5、许用应力：构件材料在保证安全工作的条件下允许承受的最大应力。
二、填空
1、主动链轮 从动链轮 反比 2、调整中心距 张紧轮张紧
3、不相等 越大 0° 4、齿数 模数 压力角 齿顶高系数 顶隙系数
5、空间交错 90° 6、转动方向 大小 7、极限 连杆 曲柄
8、曲线 凹槽 运动规律 9、力系 静止 匀速直线 平衡
10、不平行的力 作用线 三力平衡汇交 11、相等 相反 平行 不在同一直线上
12、同一平面内 任意分布 13、拉伸或压缩变形 剪切变形 扭转变形 弯曲变形
三、判断题
1、对 2、错3、错4、对5、错6、错7、对8、错9、错10、对
四、选择题
1、A 2、C 3、B 4、A 5、D 6、 B 7、B 8、C 9、B 10、A
五、画图与计算
1、蜗轮的选装方向为逆时针旋转
2.
NE
A
E
C
G B NB
D

ND

3、解：齿轮1、2、3、4以及蜗杆5和蜗轮6组成定轴轮系，由于轮系中有空间齿轮机构，所以只能用公式来计算该轮系的传动比的大小。
n1 Z2Z4Z6 32×40×40
i 16=---=--------=------------=40
n6 Z1Z3Z5 16×20×4

因为n1=800 r/min，所以，

n6=20 r/min.

答：n6=20 r/min，蜗轮的选转方向为逆时针。
