电气设备安装专项方案.doc

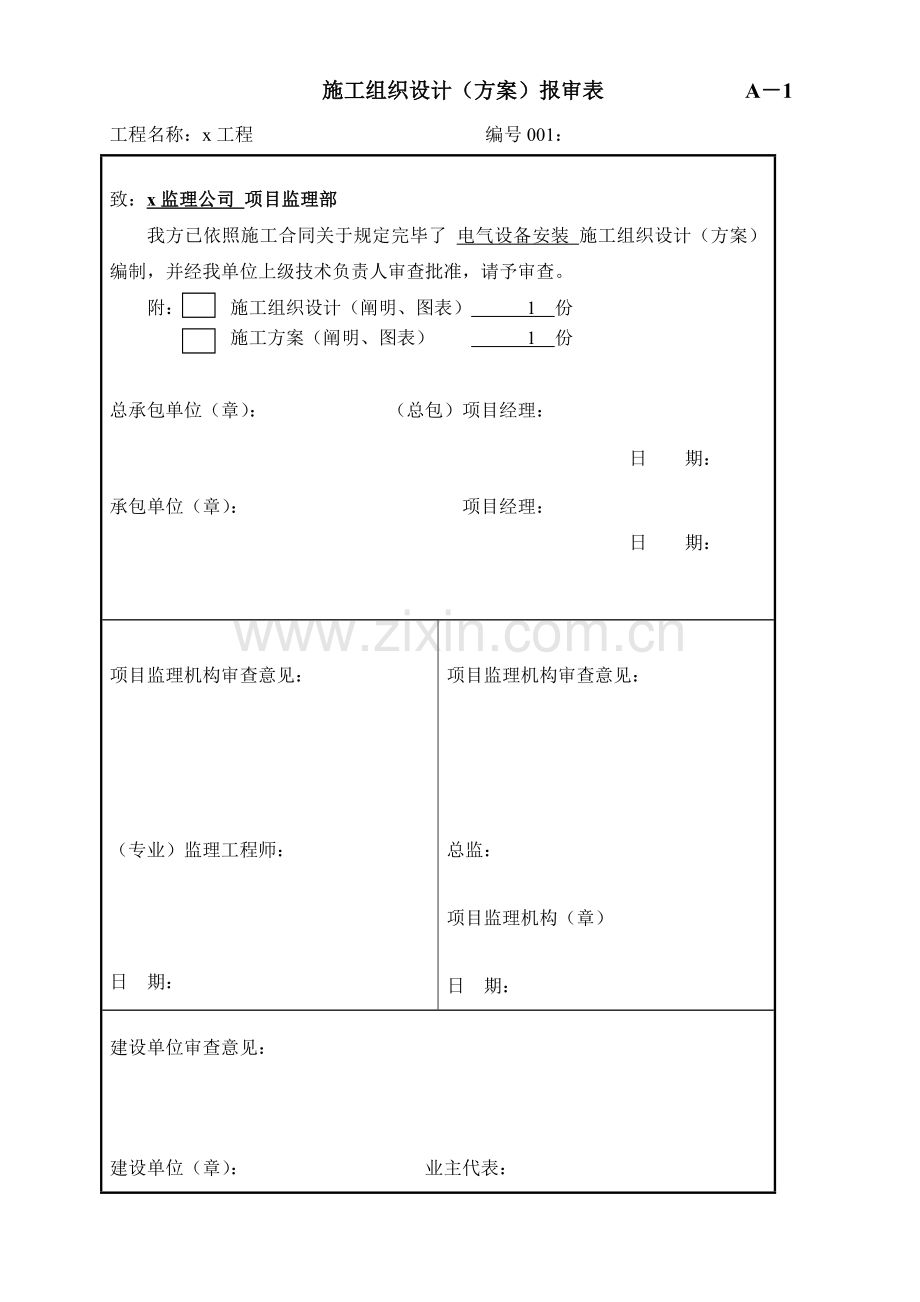

施工组织设计（方案）报审表 A1工程名称：x工程 编号001： 致：x监理公司 项目监理部 我方已依照施工合同关于规定完毕了 电气设备安装 施工组织设计（方案）编制，并经我单位上级技术负责人审查批准，请予审查。 附： 施工组织设计（阐明、图表） 1 份 施工方案（阐明、图表） 1 份总承包单位（章）： （总包）项目经理： 日 期： 承包单位（章）： 项目经理： 日 期：项目监理机构审查意见：（专业）监理工程师：日 期：项目监理机构审查意见：总监： 项目监理机构（章）日 期：建设单位审查意见：建设单位（章）： 业主代表： 日 期：10月X工程电气安装施工方案 批准： x 审核： Y 编制： Z X有限公司 目录一、工程概况二、编制根据21编制阐明22编制根据三、施工准备31施工技术准备32施工重要机具准备33施工人员准备34施工材料准备四、安装阐明41电缆线、桥架、电控柜开箱清点42基本检查43穿线管安装44桥架安装45电控柜就位、安装46电缆敷设4. 7电缆连接4.8成套低压柜（盘）硬母线安装4.9电气设备接线4.10、调试 五、 安全注意事项六、 冬、雨季及夜间施工办法七、 安全文明施工附表1附图1一、工程概况工程名称：X工程电气设备安装工程建设单位：X公司施工单位：X公司监理单位：X监理公司建设地点：X 工程范畴：我方负责X工程配电室、粗细格栅房、鼓风机房、消毒间、加药间、污泥池房低压配电柜安装，厂区照明以及电缆敷设二、编制根据2.1编制阐明电气设备中电气控制系统是整个污水解决厂正常运营前提和保障，为了能详细阐明其施工办法及技术规定，保证低压电气安装质量，增进施工安装技术进步，保证设备安装后安全运营，特编制本专项施工方案，以以便施工并保证安装质量。2.2编制根据该施工方案根据大同市御东新区污水解决工程电气某些设计图纸电气装置安装工程母线装置施工及验收规范 GBJ149-90电气装置安装工程施工及验收规范GB50256-96电气装置安装工程低压电器施工及验收规范（GB50254-96）； 电气装置安装工程盘、柜及二次回路接线施工及验收规范（GB50171-92）；电气装置安装工程接地装置施工及验收规范（GB50169-92）；电气装置安装工程电缆线路施工及验收规范（GB50168-92）；电气装置安装工程电气设备交接实验原则（GB50150-91）； 三、施工准备3.1 施工技术准备技术准备在施工人员进场后来，一方面应熟悉图纸，和设计人员进行技术交底，明确施工工作量和施工规定。开箱清点要检查电气柜外形有无损坏，型号与否与图纸相符，柜内元件有无松动、脱落、损坏。基本检查由施工单位、建设单位、土建单位一起，对基本尺寸、水平度、标高进行核查，对不合格者，应予以返修。接地装置安装应配合建筑工程施工，隐蔽某些必要在覆盖前会同关于单位做好中间检查及验收记录3.2 施工重要机具准备序号名称规格数量1低压摇表500兆欧1台2高压摇表2500兆欧1台3电焊机1台4斜口钳5个5虎口钳2个6安全用品6套7美工刀9把8万用表2个9液压钳1台10砂轮机1台11液压开孔器1台12大剪刀1只13接线工具3套3.3 施工人员准备序号工种数量备注1电气工程师12电气技术员33辅助工5视状况增减4焊工13.4施工材料准备序号名称型号数量备注1电力电缆2信号电缆3屏蔽电缆4PVC管5直式梯架/含盖板6直式梯架/含盖板7软管四、安装阐明41、电缆线、桥架、电控柜开箱清点。4.1.1、安装单位、监理单位、建设单位共同进行，并做好检查记录。4.1.2、电缆规格、型号、截面、电压级别及长度应符合设计规定，外观无扭曲、坏损及漏油、渗油现象。4.1.3、电缆桥架规格、长度及三通、四通数量应满足设计规定。4.1.4、电控柜、箱开箱后，按设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件规格型号应符合设计图纸规定；附件、备件齐全；产品合格证、技术资料、阐明书齐全。柜本体外观检查应无损伤及变形，油漆完整无损。检查柜内部电器装置及元件，绝缘瓷件齐全，无损伤、裂纹等缺陷。4.2、基本检查4.2.1、基本检查由施工单位、建设单位、监理单位、土建单位一起，对基本尺寸、水平度、标高进行核查，对不合格者，应予以返修。对于预留孔洞、预埋件符合设计规定，预埋件安装牢固，强度合格。电缆沟排水畅通，无积水。4.3、穿线管安装 4.3.1、室外穿线管应采用镀锌管，管内无毛刺，不应有明显锈蚀。按施工图纸规定敷设。敷设时弯管半径以及弯头等都应按照GBJ282原则执行。管口应做成喇叭形，管内穿好引线钢丝。金属电缆应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆；室内采用PVC穿线管。电缆管内径与电缆外径之比不得不大于1.5；混凝土管、陶土管、石棉水泥管除应满足上述规定外，其内径且不适当不大于100mm。每根电缆管弯头不应超过3个，直角弯不应超过2个。4.4、桥架安装4.4.1、桥架架设应按施工图纸施工，施工过程中严格按照现行关于技术原则。应当注意是在架设时支架、托臂应安装牢固，且横平竖直，各支架同层横档在同一水平上，其高低偏差不应不不大于5mm。托架支吊架沿桥架走向左右偏差不应不不大于10mm。桥架有支柱，支柱要稳固，用托臂，膨胀螺栓要安装稳固。电缆支架全长均应有良好接地。4.4.2、安装桥架要严格按照设计图纸规定大小、走向进行。4.4.3、支、托架弯通所有采用生产厂家成品。4.4.4、将桥架固定于构筑物上，规定固定牢固，作到横平竖直，支架间隔均匀，上、下层间距一致。4.4.5、桥架每段应有接地螺栓，连接应牢固、可靠，桥架接地应同接地网连接。4.5、电控柜就位、安装4.5.1、电控柜在运送时由起重工作业，电工配合。但在运送、吊装时注意事项：4.5.1.1、柜顶部有吊环者，吊索应穿在吊环内，无吊环者，吊索应挂在四角重要承力构造处，不得将吊索吊在设备部件上。吊索绳长应一致，以防柜体变形或损坏部件。4.5.1.2、汽车运送时，必要用麻绳将设备与车身固定牢。4.5.2、基本型钢安装4.5.2.1、按图纸规定预制加工基本钢架，并刷好防锈漆。4.5.2.2、按施工图纸所标位置，将预制好基本型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片地方最多不能超过三片。然后，将基本型钢架、预埋铁件、垫片用电焊焊牢。最后基本型钢顶部宜高出抹平地面10mm，手车柜基本型钢顶面与抹平地面相平（不铺胶垫时）。基本型钢安装容许偏差为：不直度每米不大于1mm全长不大于5mm水平度每米不大于1mm全长不大于5mm4.5.2.3、基本型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基本型钢两端焊牢，焊接面为扁钢宽度二倍。然后将基本型钢刷两遍灰漆。4.5.3、柜安装4.5.3.1、柜安装。应按施工图纸布置，按顺序将柜放在基本型钢上。单独柜只找柜面和侧面垂直度。成列柜各台就位后，先找正两端柜，再从柜上至下三分之二高位置绷上小线，逐台找正，柜不原则以柜面为准。然后按柜固定螺孔尺寸，在基本型钢架上用手电钻钻孔，用镀锌螺丝固定。其中柜安装容许偏差为：垂直度每米为1.5mm。水平度相邻两柜顶部为2mm，成列柜顶部为5mm。不平度相邻两柜面为1mm，成列柜面为5mm。柜间缝隙为2mm。4.5.3.2、柜就位，找正、找平后，除柜体与基本型钢固定。柜体与柜体、柜体与侧档板均用镀锌螺丝连接。4.5.3.3、柜接地：每台柜单独与基本型钢连接。每台柜从背面左下部基本型钢侧面上焊上鼻子，用6mm2铜线与柜上接地端子连接牢固。4.5.3.4、柜顶上母线配制待电控柜就位后，将母线按相位装入。注意：母线用汽油擦洗，其中刷锡处表面上不得有锡颗粒或凸起。母线接触面应连接紧密。4.5.3.5、柜二次小线连接按原理图逐台检查柜上所有电器元件与否相符。并查看各电器元件紧固螺钉连接中有无松动、脱落。按图敷设柜与柜之间控制电缆连接线。4.6、电缆敷设4.6.1、直埋电缆敷设系统动力电缆敷设见总平面图。注意电缆从电缆沟引出后直埋敷设，埋深0.8米，电缆全程穿入PVC管加以保护，其上加盖保护板，过路或电缆进出户处穿入保护管。电缆与工艺管线交叉处可以绕行。直埋电缆应按规定设立明显标记，标记应清晰，牢固，间距恰当。4.6.1.1、清除沟内杂物4.6.1.2、电缆敷设可用机械牵引或人力牵引。敷设时应注意电缆弯曲半径应符合规范规定。电缆在沟内敷设应有适量蛇形弯，电缆两端、中间接头、电缆井内、过管处、垂直位差处均应留有适量余度。敷设完毕应铺盖砂子，应经隐蔽工程验收合格，加盖回填土分层夯实。4.6.1.3、电缆沿支架、桥架敷设电缆沿桥架或托盘敷设时，应单层敷设，排列整洁。不得有交叉。拐弯处应以最大截面电缆容许弯曲半径为准。不同级别电压电缆应分层敷设，高压电缆应敷设在上层。同级别电压电缆沿支架敷设时，水平净距不得不大于35mm。电缆穿过楼层时，应装套管。4.6.2、挂标志牌电缆两端应挂标志牌，标志牌上应注明电缆编号、规格、型号及电压级别。起始地点，笔迹清晰，不易脱落。45.6.3、电缆进入电缆沟、盘、柜、建筑物以及穿入管时，出入口应密封，管口应密封。4.7、电缆连接4.7.1导线或电缆连接，应采用有防松办法螺栓固定，或压接、钎焊、熔焊，但不得绕接。铝芯与电气设备连接，应有可靠铜铝过渡接头等办法。4.7.2剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层绝缘强度；在接线端子根部与导线绝缘层间空隙处，应采用绝缘带包缠严密。4.7.3配电盘内本质安全电路与关联电路或其他电路端子之间间距，不应不大于50mm；当间距不满足规定期，应采用高于端子绝缘隔板或接地金属隔板隔离；本质安全电路、关联电路端子排应采用绝缘防护罩；本质安全电路、关联电路、其他电路盘内配线应分开束扎、固定。4.7.4截面为2.5mm2及如下多股铜芯线线芯应先拧紧搪锡或压接端子后再与设备、器具端子连接；导线连接要牢固，导电良好，操作时应按条文中规定技术规定执行。4.7.5配线工程结束后，应测量导线绝缘电阻值，并作记录，以作为交工验收根据。4.7.6对盘柜及二次回路接线必要满足规定：4.7.6.1、各电缆芯线和所配导线端部均应标明其回路编号。编号应对的，笔迹清晰且不易退色。4.7.6.2、盘柜正面及背面各电气，端子牌等应标明编号，名称，用途及操作位置。笔迹清晰工整且不易脱色。4.7.6.3、详细盘柜装置及二次回路接线安装严格按照GB5017192之规范执行。4.8成套低压柜（盘）硬母线安装4.8.1硬母线规定表面应光洁、平整、不应有裂纹、折皱、夹杂物及变形和扭曲现象。4.8.2支柱绝缘子外观应无裂纹，缺损现象，绝缘子灌注螺栓、螺母应牢固可靠。绝缘子绝缘电阻应不不大于1M,且上、下各垫一种石棉垫或红钢纸垫。4.8.3动力母线制作应用自制专用器具，敲打必要用木锤，切断可使用手锯或砂轮锯。母线弯曲后不得有裂纹及明显皱折。母线平弯和立弯弯曲半径应符合规范规定。4.8.4母线连接采用螺栓连接，注意搭接面规定及母线与螺栓规格搭配规定。紧固件必要选用镀锌件。4.9电气设备接线4.9.1电机设备在接线前应做好检查，接线应牢固，电机外壳应接地良好。 4.9.2电机外观检查应无碰撞及明显潮湿现象，应有铭牌，且容量、规格、型必要符合设计规定。 4.9.3电机必要做绝缘检查，其使用仪表、检查办法、绝缘质及吸取比应符合规范和关于实验原则规定。一旦发现电机受潮，应进行干燥解决。干焊工作可依照现场状况和电机受潮限度选取如下办法进行：a.在循环热风干燥室进行烘干。b.灯泡干燥法。灯泡可采用红外线灯泡或普通灯泡直接照射在绕组上，温度高低调节可用变化灯泡瓦数来实现。c.涡流干燥法采用低电压，可用变阻器调节电流，其电流应在电机额定电流60%以内。并应设立测温计，随时监视干燥温度。 4.10调试本次调试工作范畴涉及本工程安装设备（低压控制柜、各类设备正反转、接地等）调试工作。我方在调试过程中应负责组织供货厂商与安装人员，在监理工程师和业主代表在场状况下，进行实验来证明安装设备及其系统已达设计和厂商规定，或是已满足但不局限于下列特定规定：噪音振动、定位、速度、对的电气及机械连接、推力限制、正常旋转及最初服务，证明、确认设备及系统达到所规定性能规定。4.10.1单机调试待一切安装完毕后，应对各用电设备、电控箱、柜进行检查调试。在检查确认接线对的无误，可先对电控柜进行模仿操作实验，只加上控制电源或操作电压，实验控制柜控制规定对的性。确认控制完全对的后，联系顾客及本地供电部门，对每一用电设备进行单机调试。4.10.2调试工作流程图调试人员组织熟悉图纸及技术交底人员进场及仪器、仪表准备熟悉工艺流程和调试方案安装、调试工序交接清理现场校线记录检查各设备元器件及测试设备单调系统送电单调系统联动调试交工验收五、安全注意事项5.1、遵守X公司及X公司关于安全管理制度；5.2、遵守施工组织设计关于安全管理规定，服从安全管理；施工现场暂时施工用电配电按施工现场暂时用电安全技术规范 JGJ46-实行；5.3、作业前对作业部位进行危险源辨识，进行安全承认；按照作业危险限度，制定安全技术方案（办法）或专项安全方案，对作业人员进行安全技术交底，并按安全技术方案内容进行防护；对高处作业、电工作业、机械作业等特种作业人员必要持证上岗，进行安全专项知识教诲，提高作业人员安全意识和安全技能；对作业场合安全技术办法实行状况在作业迈进行检查、验收，合格后方准进行作业；加强施工过程安全监督、检查，发现隐患，及时整治；危及到员工生命安全，及时停止作业，并撤离施工现场。5.4、在一切电气操作时，必要带好劳保护具，绝缘手套，穿好绝缘鞋；带电作业时应有两人以上电工作业人员，并派人进行监护； 5.5、在进行高空作业安装时，系好安全带，防止高空坠落办法。高处作业物料堆放牢固，作业工具、器具放到工具袋或固定箱内；作业中、后物料不得随手抛扔，及时清理、做到工完、料尽、场地清；作业下方依照高处作业级别，采用防护办法，划定危险区域，悬挂安全警示标记，防止施工人员进入；作业基准面2m以上（含2m）有也许坠落悬空、无立足点作业，作业人员必要系好安全带；临边、洞口、进出入口、电梯口、脚手架搭设防护按JGJ59-99建筑施工安全检查原则、JGJ130-建筑施工扣件式钢管脚手架安全技术规范实行；脚手架登高作业人员必要通过专业培训，持有特种作业有效证件；作业前对高处作业人员进行身体检查，合格后方准作业。5.6、在变配电所工作时，严格执行安全工作规程，执行电业安全工作规程（DL408-91）关于规定。5.7、施工机械做到“一机一控”，工作时配电箱实行常开，工作结束或停机必要将配电箱上锁，配电开关不得外露，避免误操作伤人；严格执行施工机械安全操作规程，实行“定机、定人、定岗”，不违章操作；进入施工现场施工机械实行安全承认，加强施工机械维修、保养，保持安全防护装置完好；浮现异常，禁止使用。六、 冬、雨季及夜间施工办法6.1、当浮现如大雨、强风、雷电、下雪、极度寒冷、能见度极差等恶劣环境条件时应停止作业。6.2、人员规定：夜间作业过程中至少应保证施工现场有施工作业负责人、专职HSE人员，值班电工6.3、照明a)夜间作业场合必要设立充分照明。b)照明灯具使用电源应符合在建工程暂时用电安全管理规范，有可靠绝缘保护、过载保护和漏电保护。潮湿场合、金属容器内应使用符合规定安全电压。照明支架具备绝缘保护，并有表面重复接地。c)夜间作业集中现场、道路应设立必要高塔照明灯，以增大照明范畴。高塔照明灯应建在离施工区域距离适本地方，灯塔牢固、稳定。既保证施工现场有充分、均匀照明亮度，又不得有干扰驾驶员、作业人员眩光。d)高塔照明灯灯具投光方向和位置不但能满足施工区域照明，还能为施工现场内和到暂时设施通道行人提供照明。e)室外照明灯具应为防雨型，并有防水电源线和插头，灯具高度不得低于3米；室内照明灯具不得低于2.5米。禁止使用无防护罩碘钨灯。f)易燃易爆场合必要使用防爆型灯具。g)机械设备/车辆照明灯是上述照明补充，不可以取代。h)现场生活区，如办公室、卫生间、工棚、更衣间等处应有照明。夜间施工这些地方照明灯应保持长开。6.4、作业管理a)夜间作业开始之前，施工负责人应对施工方案和施工安全规定进行交底，检查确认HSE办法与否可靠贯彻。b)夜间作业期间，现场管理人员应对现场全过程进行管理，值班电工应在现场值守，随时解决用电和照明问题。c)夜间作业各项工作必要遵守相应安全规程和项目经理部规定。d)夜间不得进行吊装、脚手架、高处及其他危险作业。e)夜间作业需要进行场内道路交通控制时，应设立警示、警戒标记和批示标记。警告标志牌、路障标志应使用反光材料。6.5、夜间作业期间，全体人员必要掌握现场应急预案。七、安全文明施工 各单位岗位操作人员，对本岗位安全生产负直接责任。其作业现场安全文明施工应至少涉及如下内容：（一）认真学习和严格遵守本单位作业现场安全文明施工规章制度和操作规程，服从管理；（二）掌握本职工作所需作业现场安全文明施工知识，纯熟本岗位操作技能，具备事故防止和应急解决能力；（三）掌握作业现场、工作岗位存在危害因素、防范办法和事故应急办法。按规定进行交接班检查和巡回检查，发现事故隐患或者其她不安全因素，应当及时向本单位领导报告；（四）对的佩戴和使用劳动防护用品。（五）施工现场应做到封闭施工、文明施工。（六）施工过程中必要遵守中华人民共和国环境科学研究院环境技术工程有限公司作业现场有关安全文明施工管理规定。附表一：电气设备安装工程进度筹划日期项目11月20日-11月22日电缆线、桥架、电控柜开箱清点11月22日-11月24日基本检查11月24日-11月30日电控柜就位、安装11月26日-12月4日成套低压柜（盘）硬母线安装12月5日-12月25日桥架安装12月8日-1月5日电缆敷设12月2日-12月6日穿线管安装12月30日-1月10日电缆连接4月10日-4月30日各类设备初步调试5月4日-5月18日厂区照明电缆敷设及安装5月15日-5月26日总体调试附：施工状况视实际进度而定
