金属矿山六大系统专项方案.doc

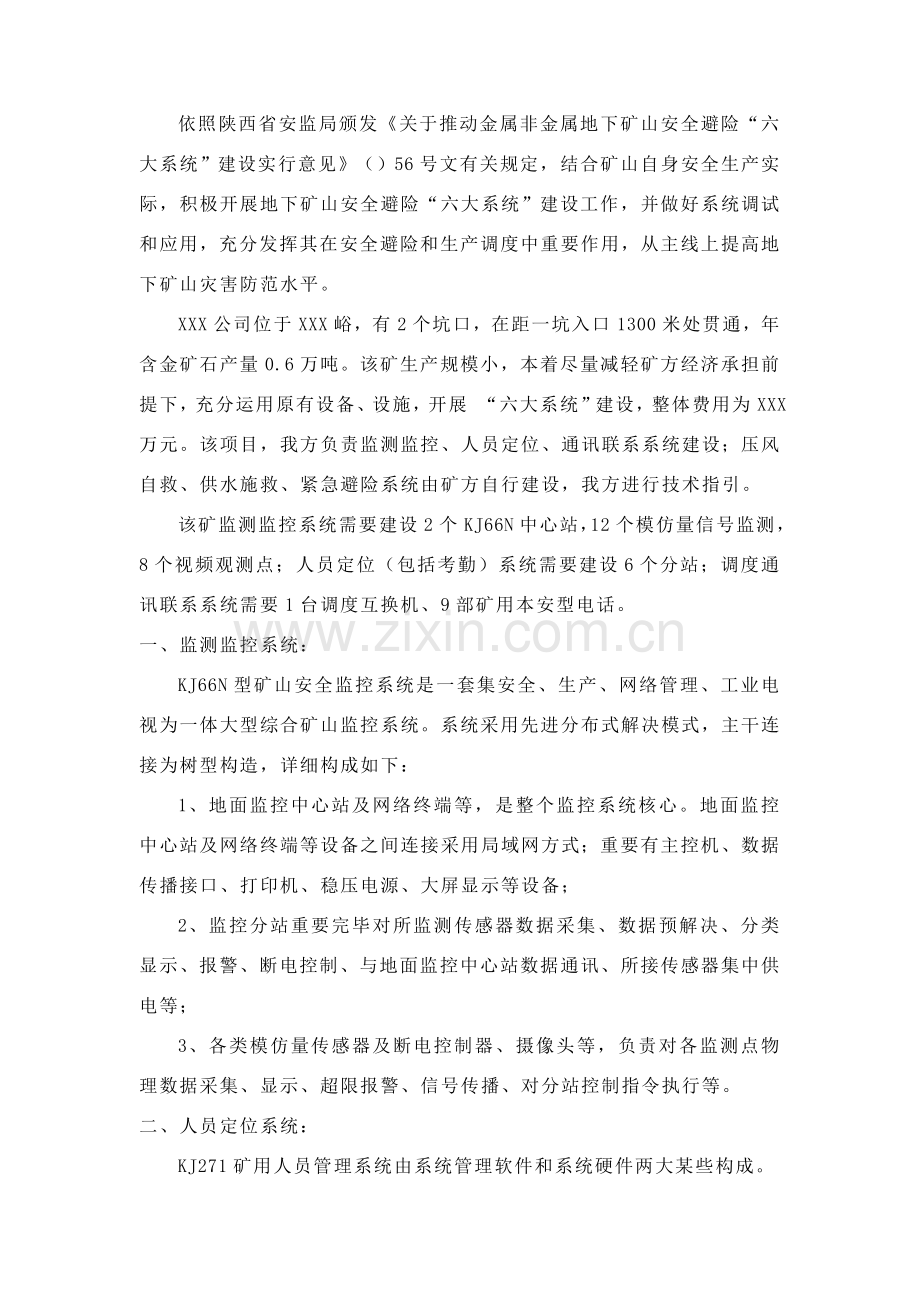

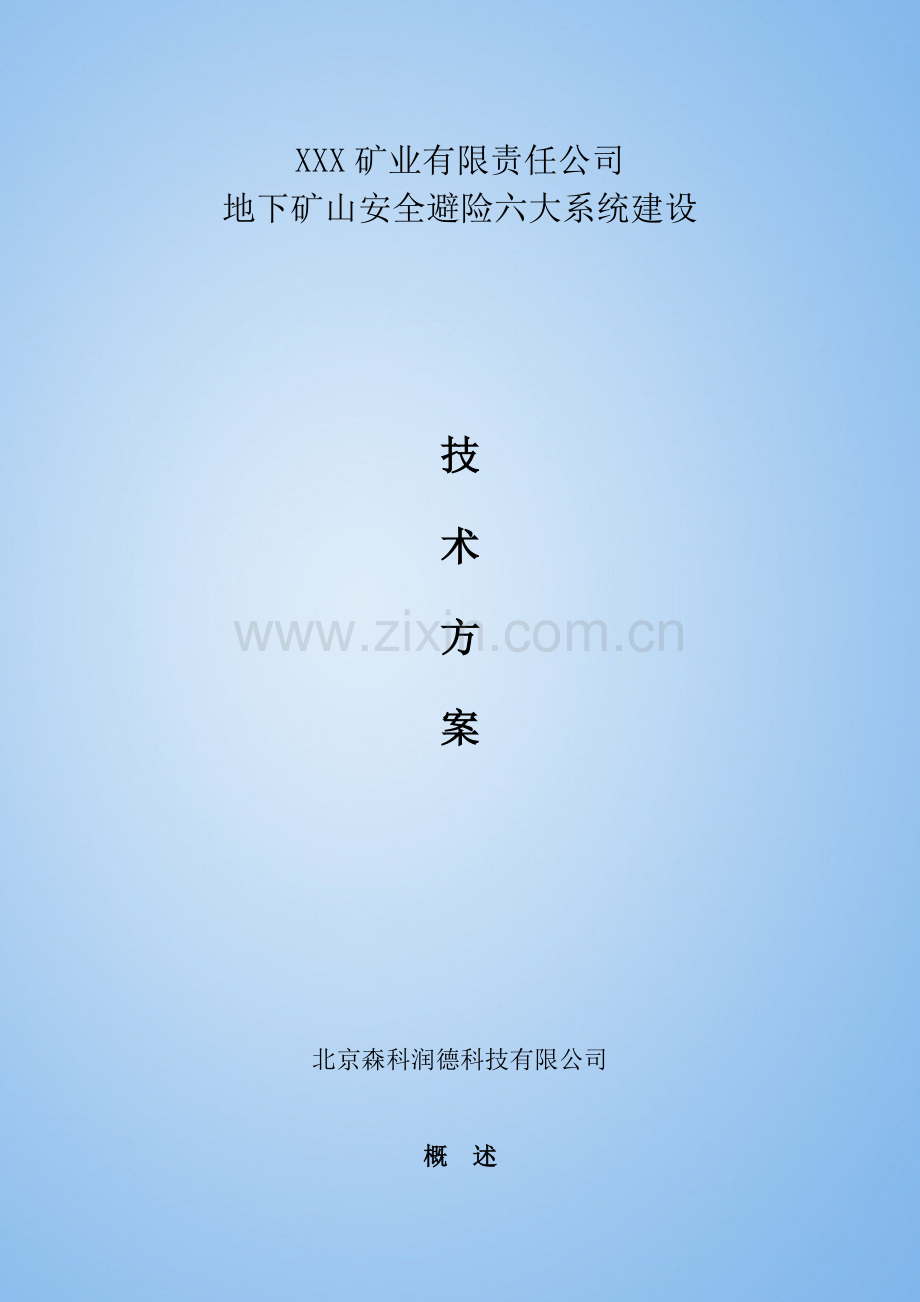

XXX矿业有限责任公司地下矿山安全避险六大系统建设技 术方 案北京森科润德科技有限公司概 述依照陕西省安监局颁发关于推动金属非金属地下矿山安全避险“六大系统”建设实行意见（）56号文有关规定，结合矿山自身安全生产实际，积极开展地下矿山安全避险“六大系统”建设工作，并做好系统调试和应用，充分发挥其在安全避险和生产调度中重要作用，从主线上提高地下矿山灾害防范水平。XXX公司位于XXX峪，有2个坑口，在距一坑入口1300米处贯通，年含金矿石产量0.6万吨。该矿生产规模小，本着尽量减轻矿方经济承担前提下，充分运用原有设备、设施，开展 “六大系统”建设，整体费用为XXX万元。该项目，我方负责监测监控、人员定位、通讯联系系统建设；压风自救、供水施救、紧急避险系统由矿方自行建设，我方进行技术指引。该矿监测监控系统需要建设2个KJ66N中心站，12个模仿量信号监测，8个视频观测点；人员定位（包括考勤）系统需要建设6个分站；调度通讯联系系统需要1台调度互换机、9部矿用本安型电话。一、监测监控系统：KJ66N型矿山安全监控系统是一套集安全、生产、网络管理、工业电视为一体大型综合矿山监控系统。系统采用先进分布式解决模式，主干连接为树型构造，详细构成如下：1、地面监控中心站及网络终端等，是整个监控系统核心。地面监控中心站及网络终端等设备之间连接采用局域网方式；重要有主控机、数据传播接口、打印机、稳压电源、大屏显示等设备；2、监控分站重要完毕对所监测传感器数据采集、数据预解决、分类显示、报警、断电控制、与地面监控中心站数据通讯、所接传感器集中供电等；3、各类模仿量传感器及断电控制器、摄像头等，负责对各监测点物理数据采集、显示、超限报警、信号传播、对分站控制指令执行等。二、人员定位系统：KJ271矿用人员管理系统由系统管理软件和系统硬件两大某些构成。 1、数据采集服务器，使用华北工控机，用作数据采集和web发布；矿用本安型KJ271-J传播接口，用于RS232/CAN信号转换；KJ271-F矿用本安型分站。读取人员辨认卡发送信号，记录时间、地点、卡号，并把数据通过CAN总线发送到服务器； KJ271-K辨认卡，每个下井人员携带一种，通过读卡器方圆150米范畴即可被辨认；专用避雷器串接在数据线上，保证井上发生事故时不会通过线路传到井下。2、在Q261一坑、二坑井口各设立1个分站，巷道内安装4台分站。在地面及井下巷道，共计安装6台读卡分站，实现对人员活动记录，并实现人员动态轨迹回放。三、调度通讯联系系统：由主机、调度台、各类接口、本安防爆电话及维护终端软件等构成。1、主机由机箱、母板、MCU板、数字中继板、环路中继板等构成；2、在地面及井下巷道，安装9台KTH116/115型本质安全型高抗噪电话机，与KTA110型安全耦合器、通道避雷器配套，和地面互换机或调度总机配接，构成煤矿非煤矿井下生产调度通信系统。 针对贵单位“六大系统”建设项目，北京森科润德科技有限公司将本着良好商业信誉和恪守客户承诺宗旨，在尽量减轻业主承担前提下，坚持从严控制产品品质、严格施工纪律，保证建设好该项目。此外，咱们会在硐口调度室和井下预留出足够兼容性端口，便于将来实现集中调度、统一管理远程网络建设。北京森科润德科技有限公司，秉承诚信严谨专业素养，高原则打造了众多经济上合理、技术上先进示范性项目。在陕西华仁矿业、镇安双龙黄金、纵横金矿、大乾矿业、陕西诚信实业、上营铁矿、李家沟金矿等“六大系统”建设方面获得了突出成绩：专业性强、项目投资额度低、施工工期短、售后服务快捷有效。建设完毕地下矿山安全避险“六大系统”，得到了顾客很高赞誉。咱们深知安全责任重大，公司会积极协助矿山公司切实运用好该信息化平台，从主线上提高矿山公司安全生产管理水平。目录一、项目状况5二、监测监控系统8三、人员定位系统10四、通讯联系系统12五、系统安装调试与验收14六、质量及安全保证办法15七、售后服务体系16八、压风自救系统 20九、供水施救系统22十、紧急避险系统24一、 项目状况 1.1项目背景 XXX矿业所属XX矿有2个坑口，在距一坑入口1300米处贯通，年含金矿石产量0.6万吨。该矿位于XXX，在陕西省关中平原东端。地处北纬34233440，东经1100911025。东邻河南省灵宝市，西连华阴市，南接洛南县，西北与大荔县毗邻，北与山西省芮城县隔黄河相望。年平均气温13.0，年降水量625毫米。1.2建设目的设计范畴：序号内容一监测监控系统二人员定位系统三调度通讯联系系统 1.2.1建立覆盖井下重要场合和重要作业区域综合性数字化平台。一方面，该平台采用各种互相嵌套光纤以太网网络构造，可大幅提高通讯平台在井下恶劣环境和繁忙生产条件下可靠性；另一方面，该平台采用模块化构造，可实现人员定位、监测监控、视频监视，乃至此后井下设备远程自动控制等子系统接入和集成，实现了语音、视频、数据同网传播，大幅减少和减少通讯功能模块重复建设和维护管理工作量；该平台采用TCP/IP技术，可实现与矿山局域网、乃至外部广域网接入，为各级业务主管和监管部门实现远程监视和管理创造条件。1.2.2在综合通讯平台上，采用CANBus通讯技术和485/232与TCP/IP转换技术，实现井下通风质量和地压灾害地在线监测与预警，有效提高矿山灾害防范能力。1.2.3在综合通讯平台上，采用WiFI身份辨认技术，实现井下人员出入井管理，大幅提高对井下人员监控和应急救援办法决策效率和效果。1.2.4集中显示视频监视和安全监控效果。XXX矿业XX矿安全避险系统建设涉及监测监控、人员定位、通讯联系系统三个某些；在一坑调度室设调度台和屏显系统，对两个坑口安全生产进行集中调度和管理，以便及时有效沟通联系，避免和防止重大事故发生。系统采用统一网络平台，采用分层、分布式构造，软件系统采用最普遍B/S,C/S混合构造，网络通讯采用TCP/IP合同。整个系统由系统层、设备层、网络层构成，有效简化系统构造，加快信息传递速度，减少系统故障也许性。同步预留扩展接口，以便后来升级和扩容。1.3方案根据本方案根据国家有关规定，符合下列规范规定l GB50057-94建筑物防雷设计规范l GBJ232-92电气装置安装工程施工及验收规范国际布线原则（ISO11801）l 5CB4946-95信息技术设备涉及电气设备安装l GB4943-95信息技术设备（涉及电气事务设备）安全l GB/T75-94安全技术防范工程技术规范l GB16423-金属非金属矿山安全规程l 爆炸性环境用防爆电气设备 通用规定GB3836.1-l 爆炸性环境用防爆电气设备 隔爆型电路和电气设备规定36.2-l 爆炸性环境用防爆电气设备本质安全型电路和电气设备规定GB3836.4-l 矿用分站MT/T1005-l 矿用信息传播接口MT/T1007-l 矿用普通型电气设备GB12173-90l 信息技术设备安全GB 4943-90l 低压电气外壳防护级别GB/T 4208-93l 矿用普通型电气设备GB 2173-1990 l 金属非金属矿安全监控系统通用技术规定AQ-l 陕西省安监局颁发关于推动金属非金属地下矿山安全避险“六大系统”建设实行意见（）56号l 国家安全生产监督管理总局颁发金属非金属矿山安全避险“六大系统”安装使用和监督检查暂行规定168号系统井下设备除满足上述原则及其她有关原则规定规定外，在构造、隔爆接合面、外壳机械强度、结实件、引入装置及电气安全等均符合各自产品原则规定规定。二、 监测监控系统2.1系统概述依照XXX矿体实际状况（该矿两个坑口在距一坑入口1300米处贯通），本系统采用两台KJ66-F大型智能监控分站，设立一氧化碳、氧气、风速等12个模仿信号监测点，8个视频观测点，实现对坑口、硐室配电中心、一平、二平、透点、斜井、采场整体监测监控。2.2安全监控系统实行根据 北京森科润德科技有限公司按矿山实际需求采用KJ66N矿山综合监控系统，在实行过程中始终遵循系统应具备高可靠性、先进性、实用性、可扩展性及开放性原则，以满足高产、高效当代化矿井对监测、监控等管理信息有效获得需要。实行根据为l 矿用分站 （MT/T1005-）l 矿用信号转换器 （MT/T1006-）l 煤矿安全生产监控系统软件通用技术规定（MT/T1008-）l 金属非金属矿安全监控系统通用技术规定 （AQ-）l 设备可靠性实验 （GB 5080.1-7）l 电气设备抗干扰特性基本测量办法（GB4859-84）2.3监测监控系统详细安装2.3.1监控中心：监控中心选取在矿部值班室，详细设备如下：a) 监测监控系统主机、矿用传播接口各1台，放置于操作台内部；大屏1台，放置于操作台上；b) 打印机：打印机1台，用于实现各种报表记录打印功能，放置于操作台上；c) 矿用稳压电源1台，放置于操作台内部；d) 避雷器：在控制电源测安装市电避雷器1套，在通信线一侧安装通信避雷器1套，保证雷雨天气系统不受影响；e) 机房语音声光报警器1台，放置于操作台上。2.3.2摄像监控：覆盖整个矿区，摄像头监控主线路采用光纤传播，坑口处设立一种户外防水配电柜，安装一台8口光端机，分出8路视频，分别覆盖各个工段。a)在一坑、二坑出口处各安装摄像机1台，用于监测矿车及人员出入状况；b)在一坑中段一平、二平处各安装摄像机1台，用于监测斜井矿石提高和人员状况；c)在一坑、二坑透点两端，各安装摄像机1台，用于监测透点通道人员状况；d)在二坑一平、新二平处，各安装摄像机1台，用于监测斜井矿石提高和采场人员状况。2.3.3气体监测：使用2台KJ66-F大型智能监控分站，安装一氧化碳传感器、风速传感器和氧气传感器共12个气体监测模仿量。a)在一坑、二坑中段分别安装1台KJ66-F大型智能监控分站；b)在距一坑、二坑坑口150米处，各安装一套一氧化碳传感器、风速传感器，用于监测有毒有害气体含量和坑道通风状况；c)在一坑、二坑一平，各安装一套一氧化碳传感器、氧气传感器，用于监测有毒有害气体含量和氧气含量；d)在一坑、二坑，二平、新二平处，各安装一套一氧化碳传感器、氧气传感器，用于监测采场附近有毒有害气体含量和氧气含量。三、人员定位系统3.1系统概述依照XXX矿体实际状况，该系统共设立6个KJ271矿用读卡分站、50张KJ271-K辨认卡，来实现坑口考勤和井下坑道作业面工作人员有效辨认，及时精确提供井下人员数量、分布状况和每个人员当前位置及各时间段活动轨迹，为事故解决和救援工作提供可靠数据根据，保证抢险救灾和安全救护工作高效运作。此外，在井口处需设立KJ271-D型通信扩展器，用于将井下人员定位分站CAN网信息转换成光信号，通过光纤传播至地面调度中心。3.2人员定位系统实行根据本方案根据国家有关规定，符合下列规范规定l JGJ/T16-92民用建筑电气设计规范l GB/T50314-智能建筑设计原则)l GB50174-93电子计算机机房设计规范l GB50057-94建筑物防雷设计规范)l GBJ232-92电气装置安装工程施工及验收规范l GB4943-95信息技术设备(涉及电气事务设备)安全l GB/T75-94安全技术防范规范工程技术规范l 矿区对人员跟踪定位系统总体规定l GB3836.1- 爆炸性气体环境用电气设备，第一某些：通用规定。l GB3836.2- 爆炸性气体环境用电气设备，第二某些：隔爆型“D”。l GB3836.3-爆炸性气体环境用电气设备，第三某些：增安型“E”。l GB3836.4-爆炸性气体环境用电气设备，第四某些：本安型：“I”。l 新原则AQ6210-煤矿井下作业人员管理系统通用技术条件l AQ1048-煤矿井下作业人员管理系统使用与管理规范l MT/T 899-煤矿用信息传播装置l MT286-92煤矿通信、自动化产品型号编制办法和管理办法3.3人员定位系统详细安装位置3.3.1监控中心：监控中心选取在矿部值班室，详细设备如下：a) 人员定位系统主机1台，放置于操作台内部； b) KJ271-J传播接口，本接口为矿用本安型传播接口，用于RS232/CAN信号转换，放置于操作台内部。3.3.2分站安装位置：井下人员工作较为集中地点，各岔路口、各个重要系统；实现对人员活动记录，并实现人员动态轨迹回放。a)在一坑、二坑，出入井处各安装1台读卡分站，用于实现出入井人员记录和考勤；b)在一坑中段一平、二平处，各安装1台读卡分站，用于实现一坑井下人员动态记录； c)在二坑一平、新二平处，各安装1台读卡分站，用于实现二坑井下人员动态记录。 四、通讯联系系统4.1系统概述 该矿通讯联系系统由主机、电源、各类接口、矿用电话机等构成。调度互换系统设备可采用环路中继、2M数字中继等进行汇接联网，统一编号，互联互通。数字调度程控调度机采用模块化构造，便于扩充，并能容纳新业务和新技术；公共某些采用冗余配备，热备份工作，主机所有线路板均支持带电热插拔。硐口值班室安装具备耦合器和避雷器调度互换机；值班室、巷道、避险硐室共安装9部隔爆、防潮、抗噪矿用本安型电话。4.2系统可靠性 CPU板采用先进贴片技术，并配备超大规模集成芯片，具备高速解决数据能力；整体设备冗余量大； 主控备份功能：配备两块主控板，在第一块主控板浮现故障时可切换到第二块主控板上运营； 分机故障自动诊断； 会议调度功能强大：采用DSP技术，音质清晰，设立灵活；二次电源技术：可实现停电自动切换，保证通信持续性；中继、顾客接口电路具备抗雷击，具备过流、过压保护功能；系统采用模块化构造，可实现灵活扩容；硬件构造模块化设计，可扩充性强。软件上可靠性采用模块化、层次化、规范化软件设计方式，程序设计采用C语言编程，两个功能模块间信息交互由操作系统监控管理，使软件上具备优越性和可维护性；软件设计运用了容错技术，检错及纠错等可靠性办法，使软件系统不公在正常条件下，虽然在异常条件下（如话务过载等）也能正常运营；顾客模块接口电路所有装有三元件保护器件，对雷击、高压有优秀保护性能；维护管理模块对系统各某些设备不断进行监视和测试，具备迅速故障诊断和维护能力。4.3通讯联系系统详细安装位置4.3.1监控中心：监控中心选取在矿部值班室，详细设备如下：a) 原则机箱带耦合器1台，放置于操作台内部； b) 调度主机1台，放置于操作台内部。4.3.2本安隔爆电话机：井下人员工作较为集中地点，各岔路口、各个重要系统；便于井上、井下工作人员通讯联系。a)在一坑、二坑，坑口值班室，各安装1台KTH115/116电话机，用于地面与井下通讯联系；b)在一坑中段配电中心、一平、二平处，各安装1台本安隔爆、防潮抗噪矿用电话机； c)在二坑中段一平、废弃斜井岔口、新二平处，各安装1台本安隔爆、防潮抗噪矿用电话机。 五、系统安装调试与验收5.1安装调试5.1.1我公司负责整个系统现场安装、调试、培训。预测监测监控、人员定位、调度通讯联系三大系统建设工期为30个工作日：监控监测传感器线缆、光缆敷设熔接、人员定位分站电缆、井下电话线、井下摄像头视频线以及所有设备电源电缆等井下布线，工期为15个工作日； 井下设备安装，需5个工作日；系统联调，需时3个工作日；系统功能测试，需2个工作日；技术应用培训，需时5个工作日。 5.1.2施工队伍专设现场总负责人，统一协调管理项目安全施工。5.1.3贵公司有关人员应为我方施工创造便利条件。5.2验收5.2.1第一次验收设备、材料运抵买方工地现场后，双方关于人员共同开箱验货；如有货品短缺、质次、损坏、有关资料不全等问题，应作详细纪录，参加验收各方代表签字确认，并由我公司及时、无条件为贵单位调换或补齐。5.2.2现场验收系统试运营报告，系统测试报告，竣工验收报告。设备、备品配件、测试仪器、工具、文献资料交接，验收过程中如发现问题或未达到验收原则，则应暂停验收，我公司及时整治，直至全面合格。5.3系统培训培训重要方式：我公司指定人员，参加设备安装、调试。贵单位提出合理筹划，明确在现场安装、调试、投运过程中参加人员职责。培训方式：施工现场授课实地解说操作演示厂方人员实际操作。培训教师：北京森科润德科技有限公司工程师。参加人员：贵单位检修、维护及工程技术人员及其她需方安排人员。培训内容及规定：掌握六大系统工作原理；理解监控监测、人员定位、通讯联系工作原理和基本理论；能较精确拟定系统故障类型、描述故障现象；掌握计算机网络原理、基本配备，能解决常用问题，掌握系统管理软件安装和配备，具备常用故障定位解决能力，及对特殊问题对的描述能力。六、质量及安全保证办法6.1质量保证办法6.1.1材料选取，原材料及元器件选型必要满足矿用产品需求，并且具备近年稳定运营可靠产品，某些元器件采用国内外知名品牌。从源头上保障产品质量；6.1.2施工人员具备职业水准，规定施工人员必要熟悉各个产品实现功能、输入电压级别、产品性能、安装方式和有关原则规范；6.1.3布线，规定布线平整牢固，固定位置合理，所有线缆必要通过钢丝绳。信号线避开干扰源和高压强电；6.1.4设备安装，各个设备安装位置要合理，固定稳定可靠，无晃动。6.1.5接线时考虑防水因素，规定连接稳定无松动，接线解决符合规范。6.2安全保证办法：6.2.1设立专职安全负责人，负责人对施工人员要加强学习，熟知本工种安全技术操作规程，不违章作业，不违章指挥，；6.2.2下井先进行安全教诲和必要注意事项；6.2.3禁止酒后作业；6.2.4施工前安全帽，工作服装，雨靴等护具必要穿戴整洁；6.2.5安装时电动工具等电源须由矿方指定电工接线，不得擅自接线。6.2.6使用电焊等产生明火设备时，需和矿方沟通，经容许后方可实行；6.2.7下井人员必要有1人以上陪伴，禁止自行进入矿井。七、售后服务体系7.1售后服务承诺北京森科润德科技有限公司专业从事矿山设备及产品销售及施工，拥有一批专业技术人才和高素质管理人才；产品从设计、器件采购、安装等都严格按照质量保证体系进行，整机出厂时通过了全面筛选、老化和测试，保证产品长期可靠稳定工作；重要元器件均采用进口工业级产品，产品采用模块化、原则化设计，插拔式端子，以便维修以及日后升级。l 产品实行国家规定三包政策，一年免费保修，终身维修；l 产品一年保质期内：提供原厂配件，免费维修直至更换（如有产品质量问题）。l 产品一年保用期内：免费维修。l 产品终身成本维护。l 为顾客提供科学全面系统培训，使维护人员都可以纯熟使用。l 客户解决不了问题，可以随时电话联系咱们解决。如果电话中解决不了问题，陕西矿山公司6小时内到达现场服务（西安技术服务中心）。7.2服务形式7.2.1合同有效期服务合同有效期服务是指在合同条款中，由业主明确提出在一定期限内为该项目提供技术支持服务和项目验收后一定期限免费维修服务。本项目由北京森科润德科技有限公司提供项目验收后12个月免费维修服务，质保内免费技术支持服务和软件免费升级服务，产品故障免费保修。售后工作流程：我司已经建立了比较完善售后服务保证体系，保证技术询问、现场技术支持、修理、培训、巡回等详细维护作业时各项资源，如售后技术工程师、备品备件库存、以及长期保修期内外维护经验，可以保证重大故障时及时对现场作出故障解决建议和现场排除故障，也可以通过巡回等手段一方面早日排除故障隐患一方面与维护人员建立良好技术培训和指引关系。l 故障受理：提供24小时电话技术支持，也可以通过邮件、传真等通信手段将解决问题建议与顾客保持沟通。l 修理：当需现场维护时，接到报修电话，6小时内到达现场，判断故障原由于设备损坏时，将故障设备在现场维修，若现场无法修复，及时更换配件，待设备完好后负责安装到位。l 排故：无论是在问题判断或者问题解决过程中，顾客均可以规定咱们技术人员前去现场解决。l 回访：涉及定期回访、季节性回访、故障解决完毕后回访和保修期结束回访；回访方式涉及电话回访、现场回访、邮件回访、传真回访。l 巡回：该工作目是防止故障发生，工作内容涉及检查重要设备运营状况等，普通由我公司技术人员与顾客维护人员共同在现场完毕。对于每个设备运营状态都应做简朴检查测试。l 提供每半年至少1次系统现场例行检查，系统例检是一种有筹划、全面统一维护服务，可以消除系统隐患、提高系统效率、保障系统安全、加强系统管理。内容涉及：对指定设备做定保养，涉及系统诊断、必要机械设备、电子部件调节和清洗；检测硬件、软件性能。对机房环境检测，涉及防静电系数，地线系数，防雷参数，潮湿状况。对有潜在问题或已损备件更换，提出系统优化解决方案，并进行详细工作记录，以做到系统信息及检修记录文献化。每次巡检完毕，将检测报告交付顾客，并与顾客分析设备当前状况，提供相应解决方案，谋求避免问题再次浮现最佳办法。7.2.2后续服务后续服务指在合同结束后，顾客为了实现项目后续扩展、升级和更新而需要技术支持以及项目正常可靠运营，提供维修服务。7.2.3后期服务方式5.3.2、 电话支持：我公司在西安设有技术服务中心、指派专门技术人员电话形式为客户提供项目征询、协助诊断等技术服务。5.3.3、 现场支持：当电话支持和远程支持都不能解决问题时，公司将指派有经验专业技术人员到现场进行服务。5.3.4、 协作支持：我公司为更快更好为客户提供服务，将以技术协作单位和设备、系统供应商为后盾，遇到重大或疑难问题时，我公司将与协作单位和供应商专家、技术人员共同为客户到现场提供服务。7.2.4服务内容5.3.5、 系统调节：公司将不定期地为客户进行系统维护、保养，并相应用软件在使用中发现问题或因管理模式变化所带来应用软件参数调节、业务流程变更进行系统调节，以使软件应用更贴近顾客需求。5.3.6、 系统升级：因技术升级或新一代产品面世，公司将依照需要，对客户应用软件、系统进行更新，同步也满足客户对硬件设备升级。5.3.7、 应用软件再开发：针对客户在使用过程中因业务扩展、变更或延伸所带来相应软件功能不满足而进行软件功能再开发。以使软件功能始终满足客户不断发展需要，同步也使客户初期投资能得以有效保护。5.3.8、 备品备件供应：该系统所需要所有配件，建议应建立备货。顾客不会因设备故障而引起维修周期所导致系统无法正常使用。5.3.9、 工程回访：项目实行后定期回访是北京森科润德科技有限公司长期执行一项制度。回访形式有三种：一是年末定期回访；二是技术回访；三是保修期满前回访。八、压风自救系统8.1 施工根据及目根据国家安全监管总局金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定、安全生产监督管理局关于推动金属非金属地下矿山安全避险“六大系统”建设实行意见 通过建立矿山压风自救系统，当井下发生劫难、逃生道路受阻状况下，可随时打开压风自救装置，实行个人自救，为矿山救援赢得宝贵时间。8.2方案选取主供风管道沿平硐进入中段，中段进入采场各用风点。故可用既有空压机及气管网，将压缩空气送至生产中段及运送巷道。在主压气管上安装支管、压风自救装置，供灾变时使用。8.3 设计方案概述8.3.1空气压缩机 矿山现配有空气压缩机，当前用于巷道内风钻等设备，压力规定在0.3MPa以上，满足压风所需压力。8.3.2送气管路主通风管路原则规定为150mm钢管，管路敷设要牢固平直，压风管路每隔3m吊挂固定一次（矿方依照监管部门规定自行备料施工）。压风自救系统支管不少于一处固定，压风自救系统阀门扳手要在同一方向且平行于巷道。8.4压风自救装置8.4.1设备选取 压风自救装置为压风自救系统中核心设备，当采掘工作面有毒有害气体(如CO、SO2、No)突出，附近作业人员无法迅速撤离时，工作人员打开压气阀，运用自救装置避灾。压风自救装置构成某些涉及减压、截流、消噪声、过滤、开关及防护袋或面罩等部件。根据以上规定选用ZYJ(C)型矿井压风自救装置。该装置具备稳定调节压力、手动流量调节、三级消音、过滤、排水、防尘等六种功能，还能在弹簧管范畴内自由活动。使用轻型医用面罩，拥有卫生允许证，无毒，长时间佩戴无负重感，呼吸无异味。每组呼吸器单独配备减压过滤阀，过滤空气中杂质、水和油、减少压风噪音、精准控制空气压力，使工人呼吸舒服。解决了老式压风自救器工人用头伸进风筒布袋遮挡视线，不能理解周边环境变化。从而产生情绪焦急，影响自救等问题。呼吸弹簧管长，等待救护人员可以小范畴内走动，无碍工人静坐，睡觉。壳体、安装板、进气总管、挂钩、嫘丝、箱锁、所有采用不锈钢制造。可以在恶劣环境下长时间使用。8.4.2、技术参数ZYJ（C）矿井压风自救装置技术参数表重 量：13kg防护办法：医用氧气面罩，轻型（考虑会长时间戴）有卫生允许证面罩连接气管4 m以上（考虑应有活动范畴） 无毒输出压力：有压力表显示压力表规格0-0.1Mpa（在调试时能清晰地观测到呼吸器气压值）构造：挂钩式 下面有固定孔 外形尺寸：800370160 (单位：mm)减压阀装置具减压、消音、过滤（水、油）、自动排水、防尘装置内装六组，可供六人同步使用接气方式插入式等各种方式（见图）气原解决器解决压风自救器前端水、杂质总压力表0-16 Mpa观测气管总压力8.5安装规定压风自救系统安装在掘进工作面巷道和采矿工作面巷道内压缩空气管道上，安装地点应在宽敞、支护良好、没有杂物堆人行道侧，人行道宽度应保持在0.8m以上，管路安装高度应距底板0.5m，便于现场人员自救应用。压风自救系统下面不得有水沟无盖板或盖板不齐全现象。掘进工作面100-130米安装一组压风自救装置，其数量比该区域工作人员数量多两台；工作面外放炮警戒位置设一组压风自救装置。避难硐室、人员集中硐室各安装一组，其数量比该区域工作人员数量多两台。重要进风巷、运送大巷每隔500-1000米，巷道每隔50-100米各安装一组。九、供水施救系统9.1施工根据及目依照国家矿山安监局关于建设完善井下安全避险“六大系统”告知，保证各采掘作业地点都可以实当前灾害时期为井下被控人员提供应急供水规定，永久性防尘水池容量必要满足用水量规定，并设有备用水池；供水管理应敷设到所有能产生粉尘和沉积粉尘地点，通过安装供水施救系统，在灾害发生后为井下作业人员提供清洁水源或必要营养液。本方案遵循AQ2035-金属非金属地下矿山供水施救系统建设规范。9.2供水现状据考察，矿井外有可饮用水源。9.3供水施救系统方案简述9.3.1供水施救系统水源地面生活水仓不得不大于10m3-20m，水质应符合GB5749-生活饮用水卫生原则规定生活饮用水水质卫生规定。出水口水压不不大于0.1MPa.9.3.2供水管路5.3.1、 在井口建设一种20m3高水位蓄水池，水池出口处装一种脏物过滤器；供运送坑道生活和生产用水。5.3.2、 从蓄水池水池通过直径不不大于50mm钢管接入供水管网时，在水池接近地面高度50公分处增长一种总阀门，该阀门平时是关闭，在发生事故后打开该阀门，在水池出口处装一种脏物过滤器。5.3.3、 在地面建设直径不不大于50mm钢管到个平硐，从平硐铺设直径25mm（钢管供水管网，并在各个中段与本来供水管网通过三通形成供水环路，保证了灾变时多通路供水，同步保证了避灾路线上铺设了供水管网。5.3.4、 完善各个中段到采场供水管网（直径为25 mm，和既有管网大小同样），使供水管到达各个采场。5.3.5、 在井下新建供水管网中（竖井中供水管网除外），每隔200-300m设立一种三通和阀门，三通和阀门直径由依照管网大小来拟定。其中在主管网三通和阀门直径为50mm，各个中段到采场、主硐室以及避难硐室三通和阀门直径为25mm。9.3.3供水施救系统安装时注意事项a) 阀门开关灵活、流水畅通，阀门设立不高于1米以便于避灾人员使用，阀门扳手要在同一方向。b) 供水管路尽量水平、安装牢固。c) 对容易受机械冲击地段，应设立防护挡板，避免冲击。d) 水管在巷道中敷设时，应避开巷道水沟，尽量采用高位敷设，防止矿井水腐蚀。e) 采掘工作面供水管随采掘工作进行而逐渐撤除，应加强管理，及时撤出多余管道，并运到接替工作面安装。f) 掘进工作面随掘进工作进展逐渐增长，矿山应按生产接续安排，准备足够数量管材，以保证掘进工作面供水管跟上掘进工作面需要。g) 和供风系统三通和阀门距离不超过1m。9.3.4供水系统管理及安全办法5.3.1、 安装在开采工作面、掘进工作面施救装置由当班队长（班长）负责寻常检查，并做好记录。安装在大巷、硐室供水施救装置，由安全员负责寻常检查，并做好记录。5.3.2、 井下作业人员发现供水施救系统有损坏时，应及时向管理部门报告，有条件进行简朴解决，应同步进行。寻常检查中，发既有供水施救装置损坏或不能正常启用时，应及时向管理部门报告。5.3.3、 矿井应配备施救装置备件（系统供水管除外），备用数量不少于应配备数量10%。5.3.4、 使用中供水施救装置应经常清除外表积尘，保持清洁。5.3.5、 具备专门功能供水施救装置，在设立处要有使用阐明牌板，并禁止擅自折装。5.3.6、 供水施救系统寻常管理由矿相应职能部门负责。十、紧急避险系统10.1紧急避险系统 在矿山井下发生灾变时，为避灾人员安全避险提供生命保障由避灾路线、紧急避险设施、设备和办法构成有机整体。10.2紧急避险设施 在矿山井下发生灾变时，为避灾人员安全避险提供生命保障密闭空间，具备安全防护、氧气供应、有毒有害气体解决、通讯、照明等基本功能，重要涉及避灾硐室和救生舱。10.4自救器 由入井人员随身携带、防止有毒有害气体中毒或缺氧窒息一种呼吸保护器具。10.5建设规定10.5.1金属非金属地下矿山应建设完善紧急避险系统，并随井下生产系统变化及时调节。紧急避险系统建设内容涉及：为入井人员提供自救器、建设紧急避险设施、合理设立避灾路线、科学制定应急预案等。10.5.2紧急避险应遵循“撤离优先，避险就近”原则。10.5.3应为入井人员配备额定防护时间不少于30min自救器，并按入井总人数10%配备备用自救器。10.5.4在自救器额定防护时间内不能到达安全地点或及时升井时，避灾人员应就近撤到紧急避险设施内。10.5.5紧急避险设施额定防护时间应不低于96h。紧急避险系统建设完毕，经验收合格后方可投入使用。10.6紧急避险系统设立10.6.1每个矿井至少要有两个独立直达地面安全出口，安全出口间距不不大于30m；每个生产中段必要有至少两个便于行人安全出口，并和通往地面安全出口相通；每个采区必要有两个便于行人安全出口，并经上、下巷道与通往地面安全出口相通。安全出口设立其她规定应符合GB16423规定。10.6.2应编制事故应急预案，制定各种灾害避灾路线，绘制井下避灾线路图，并按照GB14161-规定，做好井下避灾路线标记。井巷所有分道口要有醒目路标，注明其所在地点及通往地面出口方向，并定期检查维护避灾路线，保持其畅通。10.7紧急避险设施设立应遵守如下规定水文地质条件中档及复杂或有透水风险地下矿山，应至少在最低生产中段设立紧急避险设施；生产中段在地面最低安全出口如下垂直距离超过300m矿山，应在最低生产中段设立紧急避险设施；距中段安全出口实际距离超过m生产中段，应设立紧急避险设施。10.8避灾硐室技术规定10.8.1避灾硐室净高应不低于2m，长度、深度依照同步避灾最多人数以及避灾硐室内配备各种装备来拟定，每人应有不低于1.0m2有效使用面积。10.8.2避灾硐室内应具备对有毒有害气体解决能力，室内环境参数应满足人员生存规定。10.8.3避灾硐室内配备应涉及：不少于额定人数自救器；额定使用时间不少于96h备用电源；额定人数生存不低于96h所需要食品和饮用水；逃生用矿灯，数量不少于额定人数；空气净化及制氧或供氧装置；急救箱、工具箱、人体排泄物收集解决装置等设施设备。10.9维护与管理10.9.1应指定人员负责紧急避险系统寻常检查与维护。 10.9.2应定期对紧急避险系统进行巡视和检查，发现问题及时解决。10.9.3避灾硐室配备食品和急救药物，应保证在保存期或有效期内。10.9.4应对入井人员进行紧急避险设施使用和紧急状况下逃生避灾培训，保证每位入井人员均能对的使用紧急避险设施和选取对的避灾线路逃生。
