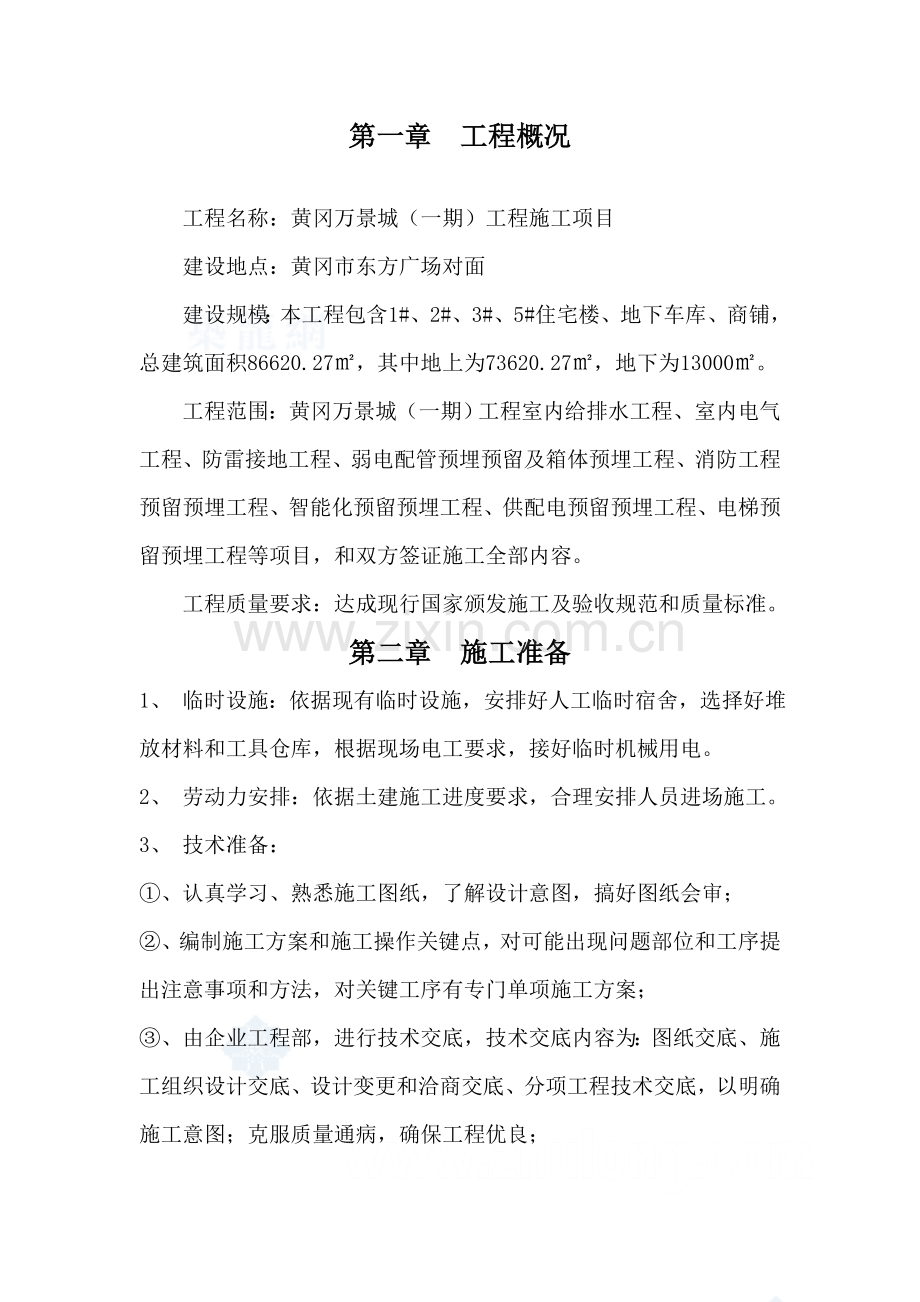

第一章 工程概况工程名称：黄冈万景城（一期）工程施工项目建设地点：黄冈市东方广场对面建设规模：本工程包含1#、2#、3#、5#住宅楼、地下车库、商铺，总建筑面积86620.27，其中地上为73620.27，地下为13000。工程范围：黄冈万景城（一期）工程室内给排水工程、室内电气工程、防雷接地工程、弱电配管预埋预留及箱体预埋工程、消防工程预留预埋工程、智能化预留预埋工程、供配电预留预埋工程、电梯预留预埋工程等项目，和双方签证施工全部内容。工程质量要求：达成现行国家颁发施工及验收规范和质量标准。第二章 施工准备1、 临时设施：依据现有临时设施，安排好人工临时宿舍，选择好堆放材料和工具仓库，根据现场电工要求，接好临时机械用电。2、 劳动力安排：依据土建施工进度要求，合理安排人员进场施工。3、 技术准备：、认真学习、熟悉施工图纸，了解设计意图，搞好图纸会审；、编制施工方案和施工操作关键点，对可能出现问题部位和工序提出注意事项和方法，对关键工序有专门单项施工方案；、由企业工程部，进行技术交底，技术交底内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良；、组织现场施工人员学习工程质量验收规范及ISO9001: 质量体系标准和作业指导书，实施专业技术培训，全方面掌握、熟悉安装工程质量检验评定标准；、建立多种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、出勤考评制度；、对工人岗前进行安全教育和安全交底。4、材料准备：、依据设计及规范要求，工程所需材料应有产品质量合格证实文件，其规格、型号、性能检测汇报符合国家技术标准和设计要求。管材和管件上均应有醒目标标志，并注明规格、公称压力、用途和生产产家或商标。、材料进场时应根据相关要求进行检验验收，并经监理工程师核查确定。、管材和管件内外壁应光滑平整，无气泡、裂口、裂纹、脱皮、和显著痕纹、凹陷。管材端面应垂直于管材轴线。第三章 关键施工方法和技术方法依据该工程实际情况，计划地下室预埋分为：给排水套管及消防套管预埋工程、电气预埋、空调及通风管道预埋、智能化工程预埋五个施工分部工程进行施工。第一节 给排水套管套管预埋安装1.1、设计概况：1、本工程地下室室内设有给水、污废水排水系统；2、给水系统：地下室由市政给水管网直接供水，并分别由供水泵组向低区和高区供水；采取衬塑热镀锌钢管，卡箍连接，消火栓管道、消防喷淋管道采取热镀锌钢管，丝扣或卡箍连接；3、排水系统：本工程污废水采取合流制，地下室废水采取潜水排污泵提升至室外。地下室泵排水管采取热镀锌钢管，丝扣连接，水箱溢、泄水管采取热镀锌钢管，丝扣或卡箍连接。1.2 、给水排水套管预埋施工方法及技术方法1.2.1、施工前认真熟悉图纸，参看相关专业图及土建施工图纸，查对和其它专业图纸设计管道标高是否交叉，排列空间是否合理。有问题立即和设计和相关人员研究处理，办好变更洽商统计。1.2.2、管道穿钢筋混凝土墙、楼板、梁时，应依据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙、水池壁、屋面时，应预埋刚性防水套管。依据建筑图确定各部位套管具体长度尺寸，下料制作。地下室给排水、消防管道刚性防水套管严格根据标准图集02S404相关要求制作安装。套管长度比剪力墙厚度略短3mm，具体尺寸符合设计要求。套管中间钢板翼环两面施焊，焊缝饱满，无显著气孔及夹渣。1.2.3、管道安装完成，两端管口封堵严密，预防砼浇筑时渗透，堵塞管道。1.2.4、消防及喷淋穿剪力墙及楼板钢套管尺寸应比安装管道大2号预留，具体标高严格根据系统图控制。1.2.5、本工程非消防电梯坑底要求增设排水管道，拟采取DN80热镀锌钢管预埋，采取丝扣连接，标高确定于底板面层钢筋上，底板二次砼内，潜水排污泵敷设于面层管道也照此处理。要求砼浇筑后预留管道出地面50mm100mm,并保留丝扣。部分管道预埋应结合地下室配电干线图，以确定潜水排污泵控制箱、水泵立管阀门、消火栓箱设置具体位置。如有冲突，应立即和相关单位、部门联络，研究处理，并办好洽商或变更统计。第二节 电气工程预埋安装2.1、 设计概况：1、电气用房设置：在地下一层设置10KV变电所两处，其中一处为公用便配电所，供给全部住宅用电，一处为专用变配电所，供给除住宅以外其它照明、动力用电。消防控制中心设在1#楼一层。2、电气管井设置：在每个单元关键筒设置一处电气管井，强弱电共用，其线路分别部署在竖井两侧，各层管井上下垂直贯通。3、各层照明配电箱，除竖井、防火分区隔墙上明装外，其它均为暗装（剪力墙上除外），安装高度距地1.4m；动力配电箱、控制箱除竖井、机房、防火分区隔墙上明装外，其它均为暗装，箱体安装高度距地1.2m以下。照明开关、插座均为86系列，暗装。接地隔离开关箱明装，底边距地1.5m。2.2 、电气工程预埋施工方法及技术方法2.2.1、施工前认真熟悉图纸，参看相关专业图及土建施工图纸，查对和其它专业图纸设计认真熟悉图纸，参看相关专业设备图和建筑装修图，有问题立即和设计和相关人员研究处理，办好变更洽商统计。2.2.2、依据电气工程配管预埋标准，地下室全部配管采取热镀锌碳钢电线套管，DN40以下暗敷，DN40以上明敷。2.2.3、暗敷电管施工：1、根据施工图测量定位，用墨线或红油漆标出电管部署线路；2、线管连接时，管径20mm及其以下多种线管，采取管箍连接，管径25mm及其以上线管采取管箍连接或套管焊接；3、当管路超出一定长度（无弯时为45m，有一个弯时为30m，有两个弯时为20m，有三个弯时为12m。）时，应加装线盒，线盒位置设置应便于穿线；4、管路垂直敷设时，应依据导线截面设置接线盒距离：50mm2及以下导线，线盒距离为30m，7090mm2导线，线盒距离为20m，120140mm2导线，线盒距离为18m。2.2.4、消防报警线路暗管敷设方法：消防报警线路暗管部署方法基础和强电布管相同。但本工程施工图中，照明和报警平面设计照明灯、报警探测器大部分位置重合，所以管线也肯定重合。拟将灯位和报警探测器位置同时平移间距150mm左右，使得两根线管不至重合，施工前该变动报甲方、设计部门认可，并办理相关变更手续。2.2.5、防雷、接地施工方法：接地电阻测试柱内剪力墙内钢筋及引出线焊接室内接地干线安装屋面避雷带安装等电位带安装接地体制作安装1、防雷、接地施工工艺步骤（本方案仅包含到地下室预埋）2、本工程根据设计及规范要求，分别采取防直击雷、防侧击雷、防雷电波侵入方法，并设置总等电位联结。3、依据本工程基础接地施工图，接地极利用建筑物桩基、基础承台及基础地梁上上下两层钢筋中2根主筋通长焊接形成基础接地网，并联结室外护坡桩组成。经过建筑物混凝土柱或剪力墙内2根16以上主筋通长焊接作为下引线，下引线下端和接地网联结。4、防雷、接地钢筋焊接时，焊缝长度大于6d,焊缝要求饱满，多种引下线严格根据图纸要求施工，并做好标识，并在施工图中注明点位。 5、上部为住宅基础接地应和桩基上钢筋进行连接，使接地电阻检测值小于1。6、配电室接地系统采取镀锌扁钢按图施工，焊接搭接长度大于2B，引出高度、位置应相符。配电柜基础槽钢按图安装预埋铁件，安装完成后，应对接地极进行检测，如达不到设计要求，应增设接地极。第三节 空调及通风管道套管预埋安装3.1 空调及通风管道套管预埋及应注意问题：1、空调及通风管道套管预埋安装方法和给排水套管安装相同。施工前，应和空调安装单位充足沟通，确定进出管位置，办理相关手续并书面通知我方，便于我方材料组织及套管制作；2、通风管道进入风井具体位置及洞口尺寸在建筑及结构施工图中均无交代，所以我方将依据专业图上具体标高来确定洞口位置和尺寸，在土建砌体施工时预留洞口。第四节 智能化工程预埋智能化工程现在仍未提供设计图纸，所以请业主立即提供预留、预埋方案，便于我方组织实施，以免加大后期处理难度。第四章 确保工程质量技术组织方法4.1、施工质量确保体系严格根据ISO9001国际标准管理体系要求组织施工， 把“质量第一”方针全方面落实到一系列经营管理于生产经营活动之中。认真落实“谁施工，谁负责工程质量”标准，切实做好三检：“自检、互检、交接检”工作，严抓质量，每七天召开一次施工技术会议，提升管理水平，增强工作责任心，对工程质量严格按图纸施工，不准违反操作规程，确保各分部分项工程均达成质量标准。严格实施建设部施工规范、质量验评标准、规范，确保施工质量达成优质工程标准。建材质量控制方法：严格落实实施材料管理规章制度，全部原材料、成品、半成品进入现场，必需是建设部核定合格产品，必需有产品出厂合格证，并经甲方、监理同意以后，现场质量检验员、材料员签字方可入库和进入现场。工程中使用材料，其品种、规格、技术性能，均应符合国家现行标准和工程设计要求。凡用于工程安装材料及设备，必需符合国家标准、部标相关要求，含有材质证实书、出厂合格证、使用说明书等才可使用。按不一样工种作业各小组，挂牌施工，责任落实到人，严管重罚，杜绝违章操作，严禁偷工减料现象发生，达成工完场清。4. 2、施工现场监督检验及验收在项目责任人领导下，负责检验监督施工组织设计质量确保方法实施，组织建立各级质量监督体系。严格监督进场材料质量、型号和规格、监督班组操作是否符合规范标准。根据规范要求分部分项工程检验方法和验收评定标准，正确进行“自检、互检、交接检”实测实量，填报各项检验表格，对不符合工程质量要求分部分项工程，提出返工、整改意见。组织定时安全检验，查出问题必需监督其在要求限期内整改完成，发觉危及职员生命安全重大安全隐患，有权阻止作业，组织撤离危险区域。建立防火方法、督促相关人员做好施工安全技术管理。本工程项目必需按优质工程标准组织施工和验收。加强质量教育，提升全员质量意识，尤其加强对施工队伍质量管理和教育，组织学习ISO9001标准及企业质量体系文件。认真组织工长，质检员，熟悉图纸，学习质量验评标准和工艺标准。严格把好原材料成品、半成品质量关，搞好材料试验工作，凡无合格证或经试验不合格产品，严禁进场使用。技术人员要做好关键部位，关键项目技术方案，技术交底工作，并认真实施隐检签证工作。结构施工中全部预留洞，预埋件在砼浇筑前应严格按图纸检验，不得遗漏。完善质量管理机构，认真遵守各级质量检验管理制度。各民工队施工单位对应配置技术、质量、安全、现场管理等责任人，在项目经理部统一领导下，认真细致开展工作。技术交底要有超前意识，作到简单明了，突出关键，切实可行。翻样工作要走在施工前做好，翻样人员应加强工作责任心，做到不漏不错。为实现优质工程目标，在整个施工过程中均应以企业质量确保手册为纲领性文件，严格实施规范及设计要求：从文件和资料控制，材料质量控制施工过程中质量控制、成品保护，完工验收时质量控制等诸方面加强质量要求并设置专门质量确保体系。 严格根据图纸和配料单下料和施工。 对使用机具应常常检测和调整。焊接人员必需持证上岗，正式施焊前必需按要求进行焊接工艺试验，同时检验焊条、焊剂质量，焊剂必需烘干。第五章 确保工期技术组织方法由监理组织，项目经理、技术责任人和在建各施工单位之间每七天在施工现场召开一次例会，检验工程进度，处理现场存在人力、物力、配合等方面问题。项目成立由项目经理、技术责任人、施工员、作业班组长组成工期实施小组，层层定量、定时、定位下达计划任务，立即调整和补充速度快慢应急方法，确保阶段进度计划进行。依据结构施工安排，配置足够劳动力、材料以满足施工需求。第六章 劳动力安排计划1、劳动力实施对现场施工队伍进行严格资格审查，施工班组必需配置兼职质量员，随做随清。对已进场队伍实施动态管理，不充许其私自扩充和随意抽调，以确保施工队伍素质和人员相对稳定。未经项目部质量、安全培训操作人员，不准许上岗。加强对劳务单位管理，凡进场劳务单位必需配置一定数量专职协调、质量、安全管理人员。2、劳动力配置计划依据劳动定额，结合本工程具体情况和施工进度计划，进行合理劳动力安排。第七章 确保安全生产技术组织方法建立以项目经理，生产经理和技术人员组成安全领导小组，协调部门和项目间关系，监督施工中安全防范方法实施。并根据安全管理体系建立对应安全责任制。实现五无目标（一无因工伤亡、重伤和重大机械设备事故二无火灾事故、三无重大违法犯罪案件、四无环境污染和噪音扰民、五无施工料具浪费现象）。设置专职安全员，负责日常安全检验、安全巡视和安全教育。严格实施各分项工程安全技术交底。建立安全检验制：企业每个月组织一次安全生产大检验，项目部每个月组织两次不定时安全生产检验，班天天组织岗前安全生产检验，发觉问题立即定人、定时、定方法进行整改。建立进场工人安全教育制度，凡进场参与本工程施工人员，必需经过安全教育方能上岗。电焊工等特殊工种在施工前应接收专业技术教育培训，工长在施工前，做好本工程技术交底工作，各专业工种应持证上岗。施工现场全部施工人员，严禁不戴安全帽进入现场，严禁高空作业不带安全带，严禁在施工区域内追逐打闹，酒后上岗。严禁现场吸烟、穿拖鞋、赤背、穿短裤。
