碾压试验专项方案.doc

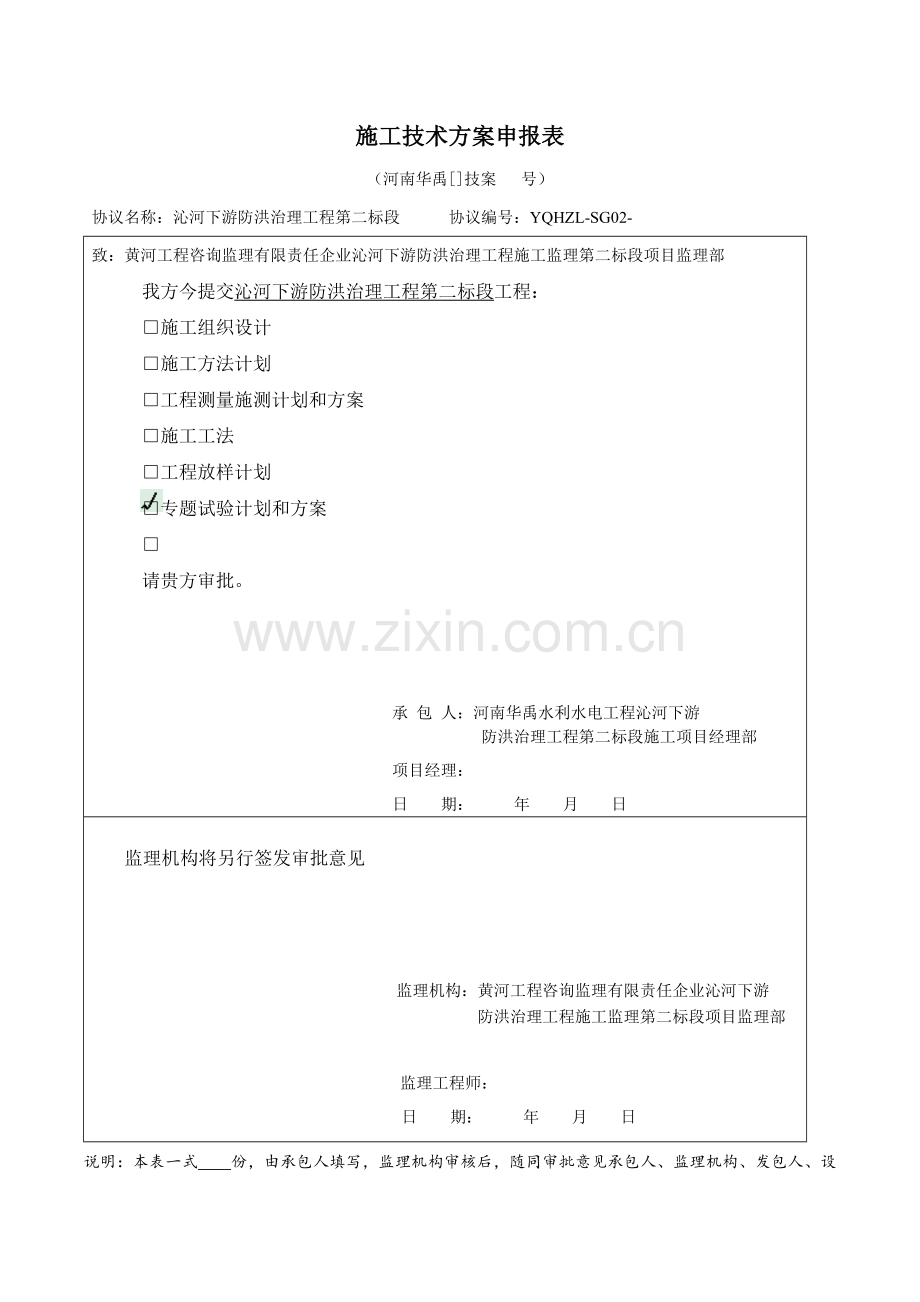

施工技术方案申报表（河南华禹技案 号）协议名称：沁河下游防洪治理工程第二标段 协议编号：YQHZL-SG02-致：黄河工程咨询监理有限责任企业沁河下游防洪治理工程施工监理第二标段项目监理部我方今提交沁河下游防洪治理工程第二标段工程：施工组织设计施工方法计划工程测量施测计划和方案施工工法工程放样计划专题试验计划和方案请贵方审批。 承 包 人：河南华禹水利水电工程沁河下游防洪治理工程第二标段施工项目经理部项目经理：日 期： 年 月 日监理机构将另行签发审批意见 监理机构：黄河工程咨询监理有限责任企业沁河下游防洪治理工程施工监理第二标段项目监理部监理工程师： 日 期： 年 月 日说明：本表一式 份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人、设代机构各1份。沁河下游防洪治理工程第二标段29号土场土方填筑碾压试验方案河南华禹水利水电工程沁河下游防洪治理工程第二标段施工项目经理部3月24日目 录一、概述1二、编制依据1三、试验目标1四、关键试验内容2五、填筑料起源2六、试验场地部署2七、试验实施程序2（一）、准备工作3（二）、试验前检验验收5（三）、备料、运输、摊铺5（四）、碾压5（五）、现场试验5（六）、资料整理8八、质量确保方法8九、安全确保方法8十、环境保护方法91、一、 概述 工程概况沁河是黄河一级支流，在黄河小浪底至花园口区间，是黄河下游洪水关键起源之一。起源于山西省沁源县二朗神沟中花坡乡河底村，流经山西、河南两省，于河南武陟县方陵村汇入黄河，河道全长485km，流域面积13532km2。沁河在济源五龙口以下进入冲积平原，流经济源市、沁阳市、博爱县、温县、武陟县，河道全长90km。沁河下游防洪治理工程第二标段，博爱段建设关键内容背河侧压渗平台加固长度16787m；险工改建4处（留村、蒋村、大小岩、白马沟）；留村险工续建长度485m；堤顶道路硬化长度23915m等。压渗平台土方回填最大高度约2.0m，采取分层填筑，进占法卸料，挖掘机配自卸汽车装运，推土机平料、22T震动碾压实，铺层厚度35cm、40cm、45cm、50cm，碾压26遍。填筑土料部分取自计划土场。二、 编制依据 （1）黄河防洪工程施工质量检验和评定规程（试行） （2）水利水电工程施工质量检验和评定规程（SL176-） （3）碾压式土石坝施工规范（DLT5129-） （4）土工试验规程（SL237-1999） （5）黄河水利工程建设资料手册建筑工程分册三、 试验目标（一）、经过击实试验确定用于堤防压渗平台填筑土料最大干密度、最优含水率；（二）、经过生产性试验，核定图纸和土样检测汇报中要求压实标准合理性（料压实度大于0.95，含水量控制范围14.4%3%）；（三）、确定经济合理施工参数，如铺层厚度、碾压遍数、加水量等，为施工提供依据；（四）、检验所选择填筑压实机械适用性及其性能可靠性；（五）、经过生产性试验，研究和完善填筑施工工艺和方法；（六）、 确定压实质量控制试验方法，积累试验资料。四、 试验段施工组织机构 试验责任人：郑显玺，试验检测：聂魁、王孟彪，试验检测：姜艳云，安全指挥：朱宏臣，施工：郭本超、王雨；资料整理：史瑞莹、康大奎五、 关键试验内容（一）、对用于填筑土料进行开挖、装料、运输、卸料和压实试验；（二）、土料碾压进行铺土方法、铺土厚度、碾压机械类型、碾压遍数、碾压含水量、干密度、压实度等试验。六、 填筑料起源填筑土料取之计划取土场。七、 试验场地部署现场碾压试验段选择在29号土场内段进行，试验区位置和土料含有一定代表性，能够满足填筑碾压试验要求。碾压试验在土料场内进行，试验前将试验段范围堤基按清理至填筑基础面，对试验场地进行平整清理。碾压场地长30米，宽20米，分四个区，各为10*15米。八、 试验实施程序 土方填筑碾压现场生产性试验实施程序以下：测量放线基面清理碾压取样土料摊铺测量分区摊铺厚度土面平整碾压现场试验资料整理提交汇报（一）、准备工作准备工作包含熟悉填筑料要求和压实标准；熟悉碾压试验纲领，确定试验要求和内容；选定试验场地并对场地进行处理； 依据施工使用机具类型，备齐试验所用设备、工具、器材，并逐一具体检验；检测拟采取碾压设备工作特征参数，如碾重、频率等，并作好具体统计；进行土料击实试验等。土方回填料位置确定后，由项目部质检人员、抽样人员邀请监理工程师共同在回填取料区域进行取样，抽取土样应含有代表性。土样抽取后委托河南协力工程检测咨询驻工地试验室做标准击实试验，确定最优含水率下最大干密度。依据设计要求回填土压实度大于0.95要求，确定出施工中控制最小干密度为：最大干密度（1.74）0.95，确定合格含水率14.4%3%区间。试验区采取推土机对试验区进行整平，场地平整完后对试验区进行反复碾压，直到试验区地基不再下沉为止，基层密度最少要和待测试铺层密度相同，以降低基层对碾压试验影响。试验前准备工作应对拟用于试验工作器材设备和人员进行逐一落实，以确保试验展开后能够顺利进行，确保试验参数真实有效。依据技术条款和现场机械设备情况，碾压试验选择22T震动碾，其它拟用于此次试验关键机械设备、工器具及人员如表1、表2所表示。机械设备及工器具配置表 表1序号名称规格单位数量备注1振动碾柳工622台1取土2推土机70东方红台1平整、摊铺3挖掘机LG6270台1取土、摊铺4洒水车8t辆1洒水5取样环刀个196烧杯个207电子天平0.01g台18微波炉台19水准仪1套110钢尺100M把1自行式振动碾关键性能指标型号自重静线载荷（N/cm）振动频率（HZ）激振力（KN）振幅（mm）额定功率（KW）LG622振动碾22t50630/32420/2402.1/1.0128压试验人员配置表 表2序号名称数量备注1各类管理人员10技术、质量、生产、安全等2试验人员23汽车司机54测量人员25普工15（二）、试验前检验验收填筑碾压生产性试验，由质量部负责此次试验组织实施，试验开始前，质量部组织试验和测量人员进行试验前基础验收、土样、含水率测控、取样试验及压实试验等工作。测量队负责试验区测量放样、沉降量测量及测量数据搜集、整理、分析和整理等工作。（三）、备料、运输、摊铺1、土料按长度方向分四个区，各为10*15米。按铺土厚度和碾压遍数进行试验。根据试验计算所需土方量，在试验前一次备足。提前对试验所用土料进行含水测定，按计算加水量，使其达成设计含水率。经测定合格后方可装运至试验区进行摊铺。考虑天气情况及水量损失，土料在制备加水时提升0.5%含水率。2、因试验场地设置在土料场内，土料采取挖掘机运输至试验现场。3、土料运至试验区前，先对试验区进行整平碾压并验收。挖掘机将土料运输至试验区域，由现场指挥员根据测量人员事先放样区域和标高，按分区依次指挥卸料，土料摊铺采取东方红70推土机进行，现场指挥员采取水准仪现场控制摊铺厚度，人工配合进行整修，确保试验区段表面平整度误差在2cm范围内。测量人员立即对摊铺区域按原定方格网进行测控统计。（四）、碾压 此次碾压试验采取22T震动碾进行碾压试验，碾压方向沿试验区轴线方向进行，试验段摊铺好整平后用22T震动碾进行碾压，先静压2遍，然后震压2、4、6遍，行驶速度为低级中油门（速度控制在2.5Km/h），前进后退法碾压，边上反复压2遍，前进时搭接碾压，搭接宽度1/3，再原位退回，即为1遍，往复至全段，再循环1次即为2遍，碾压时由专员负责统计碾压遍数及碾压行驶速度。每遍碾压完成后，试验人员采取环刀法取样检测回填土密度。震压2遍、4遍、6遍后取样测密度，直到一样满足设计压实度时停止碾压。（五）、现场试验 1、试验参数确实定依据规范标准要求及以往施工经验初步确定松铺厚度、含水率及碾压遍数等参数（见下表3），推土机行驶速度按经验控制在2.5Km/h，现场经过对种铺土厚度、碾压遍数，经试验取得在同种碾压机械下，含水率、松铺厚度、碾压遍数最优值。选择既满足设计要求，又经济合理碾压参数作为施工参数。设计碾压参数组合见表3。碾压试验设备碾压参数组合表 表3碾压机械振动碾机械参数22Tt试验参数铺土厚度35cm、40cm、45cm、50cm碾压遍数2、4、6含水率最优含水率14.4%3%；和最优含水相等或靠近复核试验参数按现场试验确定最优参数进行全部试验组数每区12个，共36个控制标准压实度95%2、检测内容（1）检测碾压设备工作参数碾压技术参数中影响压实效果关键为：碾压设备净重、碾压频率和碾压速度。（2）天然含水率及铺料含水率（3）测量碾压场地长30米，宽20米，分4个区，各为15米长、10米宽。每个分区为2*2方格网。采取水准测量法对铺土厚度进行控制并测量压实沉降量。（4）试验取样在对应碾压遍数时填筑面上取样做密度试验，采取环刀法取样测定干密度值，在取样测试同时，注意观察压实土层底部有没有光滑面及剪力破坏现象等并做好统计。此次碾压试验，在不一样铺土厚度4个试验块内同时进行两遍静压然后2、4、6遍震压试验，并对每个试验块取样12个，取样点平均布设或按监理指定位置进行取样。取样后，采取烧杯结合微波炉烘干和称量，微波设置中高火开启15分钟，进行干密度及含水量计算。含水率计算公式：W0=(m0/mb-1)100W0为含水量（），m0为湿土质量（g），mb为干土质量（g）。干密度计算公式：d0/(1+ W0)d为干密度（g/cm3）, 0为密度（g/cm3）, W0为含水量（）（5）复核试验经过试验求出各个参数适宜值，然后用选定参数进行复核试验。（六）、资料整理试验完成后由试验室和质检科专员整理分析试验资料，立即研究试验情况。各观察值和取样试验值经过整理，绘制出下列各条关系曲线： 1、不一样铺土厚度时碾压遍数和干密度关系曲线；2、不一样铺土厚度、不一样碾压遍数时干密度和压实度关系曲线。九、 质量确保方法（一）、 施工时严格按试验纲领和施工规范进行施工。（二）、填筑碾压时，严格控制填料厚度及填料含水量，并选择适宜压实时间。（三）、现场试验时，认真、立即地填写试验过程中各类数据，以确保填方试验段结果真实性、可靠性。（四）、严格遵照试验方法中提犯错车和碾压方法碾压，不许可漏压。（五）、碾压速度一定要低级行驶，因为碾压有一个压力和压力波传输过程，如行驶过快，使压力和压力波传输过浅，就会降低碾压效果。（六）、严格根据相关规程及试验中提出措施测定土料干密度。（七）、虚心接收监理单位及业主提出指导意见，主动请教完善质保方法。十、 安全确保方法（一）、设置专职安全员并建立旁站制度，立即纠正和消除施工中出现不安全苗头。（二）、对施工人员定时进行安全教育和安全知识考评。（三）、试验设置显著安全警示牌。（四）、各类机械设备操作人员必需持证上岗，无证人员或非本机人员不得上机操作。十一、 环境保护方法（一）、在机械化施工过程中，要尽可能降低噪音、废气、废水及尘埃等污染，以保障人民健康，运转中尘埃过大时要立即洒水。（二）、对清理场地表层腐植土，砍伐荆棘丛林等废料，要运至指定地点进行废弃。（三）、清理施工机械、设备及机械废水、废油等有害物质和生活污水，不得直接排放和河流、池塘或其它水域中，也不得倾泻于饮用水源周围土地上，以防污染水源和土壤。
