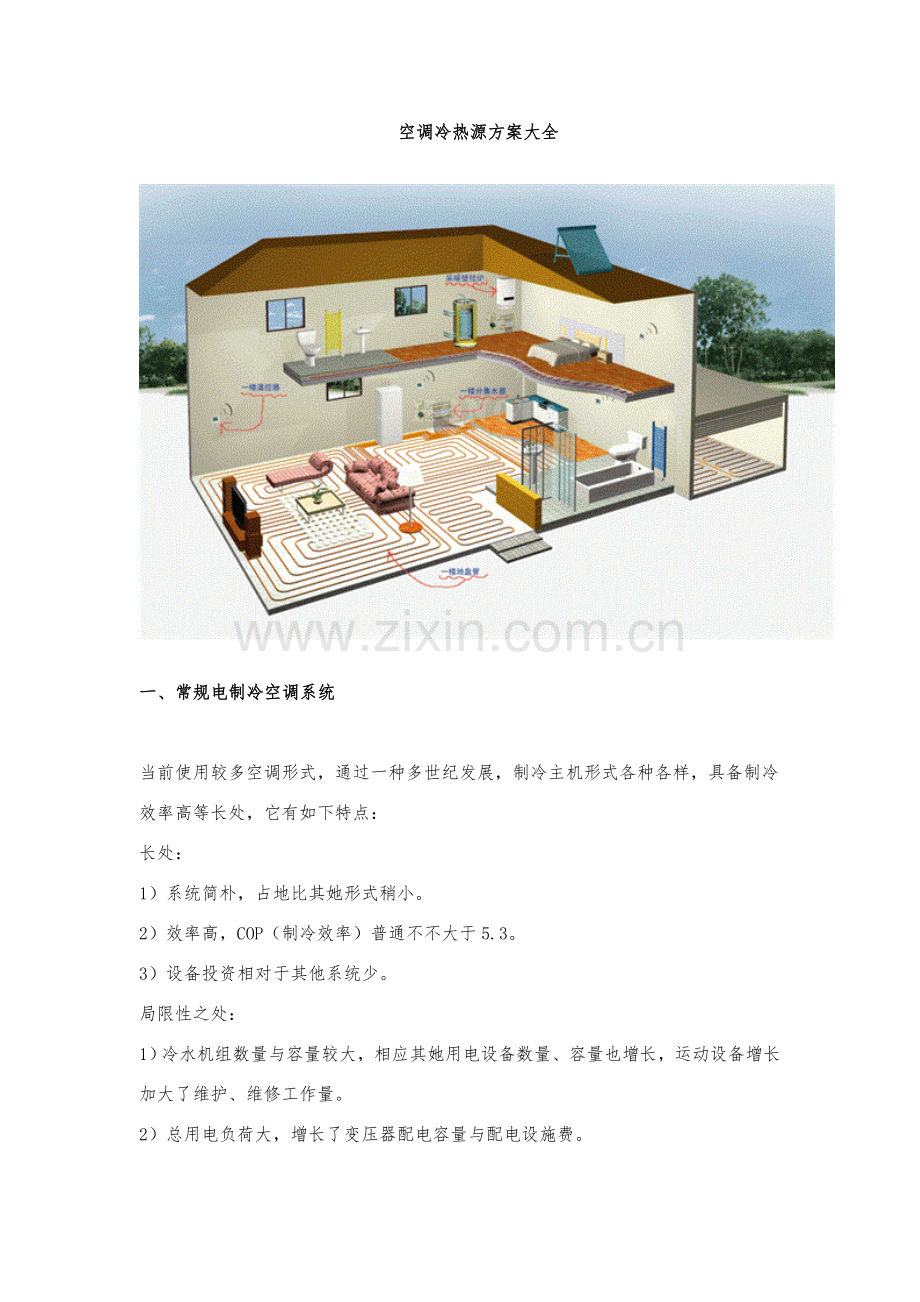

空调冷热源专项方案大全.doc

空调冷热源方案大全一、常规电制冷空调系统当前使用较多空调形式，通过一种多世纪发展，制冷主机形式各种各样，具备制冷效率高等长处，它有如下特点：长处：1）系统简朴，占地比其她形式稍小。2）效率高，COP（制冷效率）普通不不大于5.3。3）设备投资相对于其他系统少。局限性之处：1）冷水机组数量与容量较大，相应其她用电设备数量、容量也增长，运动设备增长加大了维护、维修工作量。2）总用电负荷大，增长了变压器配电容量与配电设施费。3）所使用电量均为高峰电，不享有峰谷电价政策，运营费用高。4）在拉闸限电时浮现空调不能使用状况。5）运营方式不灵活，在过渡季节、节假日或休息时间个别区域供冷，需要开主机运营，形成大马拉小车，挥霍了机组配备能力，增长了运营费用。6）对于大型区域供冷系统较难实现较好供冷（供水温度不能减少），管网投资大、输送能耗高、空调品质差。二、冰蓄冷空调系统 冰蓄冷空调是在常规水冷冷水机组系统基本上减小制冷主机容量增长蓄冰装置，运用夜间低谷低价电力时段将冷量通过冰形式储存起来，白天需要供冷时释放出来。该技术在二十世纪30年代开始应用于美国，在70年代能源危机中得到发达国家大力发展。从美国、日本、韩国、台湾等较发达国家和地区发展状况来看，冰蓄冷已经成为中央空调发展方向。例如，韩国明令超过建筑，必要采用冰蓄冷或煤气空调，日本超过5000建筑物，就在设计时考虑采用冰蓄冷空调系统。诸多国家都采用了奖励办法来推广这种技术，例如韩国转移1KW高峰电力，一次性奖励美元，美国一次性奖励500美元，等等。中华人民共和国也加大对蓄能技术推广力度，国家计委和经贸委特地下达节约用电管理办法，规定各单位推广蓄能技术，并逐渐加大峰谷电差价。湖南良源自动化（自动化系统集成商，黄136.7748.O898）工程师们近年来始终致力于该系统电气自动化节能改造,愿为中央空调节能事业贡献自己一份力量。冰蓄冷中央空调代表当今世界中央空调先进水平，预示着中央空调发展方向，有如下特点：长处：1）减少冷水机组容量（减少主机一次性投资），总用电负荷少，减少变压器配电容量与配电设施费。2）冷主机制冷效率高（COP不不大于5.3），同步运用峰谷荷电价差，大大减少空调年运营费，可节约运营费用35%以上（与热泵和溴化锂空调形式比可以节约40%以上）。3）减少建筑配电容量，节约变配电投资，节约约30%（空调配电投资）；免双线路高可靠性费用，节约投资。4）使用灵活，某些区域使用空调可由融冰提供，不用开主机，节能效果明显。5）可觉得较小负荷（如只用个别办公室）融冰定量供冷，而无需开主机。6）在过渡季节，可以融冰定量供冷，而无需开主机，不会浮现大马拉小车状况，运营更合理，费用节约明显。7）具备应急功能，提高空调系统可靠性。在拉闸限电时更能显示其优势：只要具备带动水泵电力（如发电机发电、限电减电力供电）就可以融冰供冷，不会浮现空调不能使用状况。8）制冷温度低而稳定，空调效果佳，提高大楼舒服性和品位。9）有低温冷源制冷速度快，上班前启动时间短。上班前启动时间越长，则空调无效运营越多，无谓挥霍越大。10）作为驱动能源，清洁、环保、稳定、简朴可靠，且峰谷电差价在不久将来势必会更优惠（周边省份在去年均已大幅优惠，国外峰谷差更大）。11）对于大型多建筑区域供冷，可以低温供水，减少送水能耗、减少管网投资；同步与每一建筑一种供冷站形式比可以节约投资、减少管理费用、减少机房面积12）可觉得末端提供低温冷冻水，减少末端投资；加强除湿能力，大幅提高空调舒服性；如果采用低温送风系统，更是可以节约末端风机能耗、提高空调品质、减少风管尺寸和投资。13）空调系统智能化限度高，可以实现系统全自动运营，并且具备与大楼BAS接口，是当前世界上最先进空调系统。局限性之处：1）如果主机和蓄冰装置等设备均布置于冷冻机房内，蓄冰装置需要占用一定空间（解决办法：可以埋在绿化带下、布置在汽车坡道下等无用空间）。2）机房设备投资比常规水冷电制冷和溴化锂机组系统稍高。3）冰蓄冷只能夏天供冷，需要供热系统（可以采用热网换热采暖，热网容量远低于溴化锂机组所需，只有50%左右容量）。三、水源热泵空调系统1、属于可再生能源运用技术水源热泵是具备了运用地球水体所储藏太阳能资源作为冷热源，进行能量转换供暖空调系统。其中可以运用水体，涉及地下水或河流、地表某些河流和湖泊以及海洋。地表土壤和水体不但是一种巨大集热器，收集了47太阳辐射能量，比人类每年运用能量500倍还多（地下水体是通过土壤间接接受太阳辐射能量），并且是一种巨大动态能量平衡系统，地表土壤和水体自然地保持能量接受和发散地相对地均衡。这使得运用储存于其中地近乎无限地或地能成为也许。因此说，水源热泵运用是清洁可再生能源地一种技术。2、便于计量和收费空调用电负荷在顾客位置，因而便于空调计量与收费。这对于顾客合理使用空调系统，节约空调系统能耗，公平、公正、公开地摊派空调运营管理是很有利。3、运营安全可靠水源热泵机组空调系统是可以基本保证全年按顾客需要启动空调系统，特别是春秋空调过渡季节均能运营，也就相称于四管制空调系统。普通，水源热泵供、回水温度一年四季相对稳定，其波动范畴远远不大于空气变动。夏季水体作为空调冷源，冬季作为空调热源，水体温度较恒定特性，使得热泵机组运营更可靠、稳定，也保证了系统高效性和经济性。不存在空气源热泵冬季除霜等难点问题。4、高效节能水源热泵机组可运用环境水体温度冬季为1222，水体温度比环境空气温度高，因此热泵循环蒸发温度提高，能效比也提高。而夏季水体为1835，水体温度比环境温度低，因此制冷冷凝温度减少，机组效率提高。5、灵活应用有建筑物内，特别在过渡季节，某些区域需要供冷，某些区域需要供热，水源热泵可以同步供冷和供热，可以实现建筑内冷热量转移和平衡，从而系统少用能源。水地源空调以其卓越节能环保特点得到了广泛承认，国内科技部把建筑节能作为十一五科技支撑筹划项目，其中课题六为水地源热泵应用技术，“两会”已把全面推动节能环保技术应用作为会议重要议题之一。在短短几年间，水地源热泵中央空调在大中都市发展如火如荼，特别是在北京、山东、长三角等经济发达区域，已经成为节能环保高档空调系统象征。当前正迅速向中、西部地区发展，各地纷纷建立水地源空调示范工程，政府也积极勉励企事业单位选用水地源热泵空调。湖南良源自动化（自动化系统集成商，黄136.7748.O898）工程师们近年来始终致力于该系统电气自动化节能改造,愿为中央空调节能事业贡献自己一份力量。当前，气候变暖严重威胁到人类可持续发展，应对气候变化已成为全球面临重大挑战。气候变化因素除了自然因素外，同人类活动，特别是同使用化石燃料、排放二氧化碳限度密切有关。节能必然成为衡量将来建筑品质必要指标，“低碳排放”概念正受到环保行业、学术研究机构普遍注重。中央空调系统作为建筑耗电最大一种设备，其节能减排必要性应当首当其冲。电蓄热空调系统电蓄热空调是运用夜间低谷低价电力电锅炉制热，制取热量以热水形式储存在蓄热装置中，白天将所储存热量释放出来向空调末端供热。电蓄热空调具备稳定供热能力，有如下特点：1）运用蓄能技术移峰填谷，平衡电网负荷，提高电厂发电设备运用率，减少电厂、电网运营成本，节约电厂、电网基本建设投入。2）运用峰谷荷电价差，大大减少空调年运营费。3）使用灵活，过渡季节、节假日或者下班后某些办公室使用空调可由蓄热定量提供，无需开机组，节能效果明显，运营费用大大减少。4）具备应急功能，提高空调系统可靠性。5）自动化限度高，可以作到无人值守，依照空调变化实时跟踪，需要多少冷量供多少，不会浮现大马拉小车状况，节能明显。四、风冷热泵空调系统风冷热泵是靠室外空气来冷却一种空调形式，其制冷和供暖性能与室外环境温度密切有关，它有如下特点：1）冷热一体，不需要此外配备热源。2）在不考虑其对建筑外观影响和机组运营振动影响时，可以将机组放置于屋顶，不需要专门空调机房。在小面积无冷冻机房建筑比较适合。3）空气冷却，不需配备冷却塔4）靠空气冷却，制冷、制热性能与室外环境温度密切有关，导致性能不稳定：夏季室外温度较高，需冷量较多时，其制冷能力变差；冬季室外温度较低，需供热较多时，其供热能力变差。冬季需要采用特定除霜手段，影响了制热效果；供热温度低，使室内温度在天冷时达不到规定。5）靠空气冷却，制冷效率低（名义COP低于3.2，实际运营普通为2.5左右），运营费用高。6）因机组放于室外靠风冷却，时间长了冷凝器上结满灰尘，极大影响了换热效率，机组运营效率下降，制冷量也急剧下降，普通3年后需重新考核其制冷能力，进行相应解决，有时甚至需加配机组。7）机组选型时需考虑环境对系统影响，需要增大配备，投资增长，投资为几种空调形式中最高。8）效率低，总用电负荷大，增长了常规空调系统自身就较大变压器配电容量，配电设施费高，且需交纳较多电力贴费和电力施工费。9）由于机组放置于室外，运营、管理、维护难度大，机组容易损坏，维修工作量大。10）过渡季节，需冷量或热量减少时，其制冷或制热能力却达到最高水平，大马拉小车，形成挥霍，也增长了运营费用。五、溴化锂空调系统溴化锂机组是运用热能作为机组能源、通过溴化锂和水之间吸取与释放、由水作为制冷剂循环来达到制冷目。依照提供热能方式，溴化锂机组又分为直燃型（燃油、燃煤气或燃天然气）、蒸汽型（热网蒸汽或自备锅炉提供蒸汽）和热水型（热网热水或自备锅炉提供热岁），由于不通热网，因而只能为直燃型。湖南良源自动化（自动化系统集成商，黄136.7748.O898）工程师们近年来始终致力于该系统电气自动化节能改造,愿为中央空调节能事业贡献自己一份力量。由于水做制冷剂、溴化锂做吸取剂，使得制冷主机特性完全不同于其她空调：其长处如下：1）系统能源重要为热能，因而配电容量小（约为常规电制冷1/3，冰蓄冷系统1/2），运营耗电量小。（但在停电时依然不能运营，采用自备发电机只能保证某些水泵，整个系统不能供冷，无法象冰蓄冷系统开水泵全融冰可以供冷；如果浮现夏季限电使用开一半机组，则达不到空调效果，而冰蓄冷可以保证空调效果）2）用于有废热产生场合较为可行，如钢厂、纺织厂等，欧美发达国家溴化锂机组应用均在有废热场合。3）（直燃型）冷热一体，不需此外配备采暖设备（采暖时就是一台燃气锅炉，但热效率比单独燃气锅炉低某些）。4）机房占地面积比冰蓄冷稍小。局限性之处：1）由于溴化锂机组特性，制冷量存在衰减（年衰减约为3%8%），因而溴化锂机组容量设计时按15%余量配备。2）制冷主机出水温度高，实际运营高于8（众多实际工程就均如此），空调效果差、制冷速度慢、上班前启动时间长，减少了大楼品位；同步由于供水温度高，必要加大末端设备容量才干达到减少室内温度效果，增大了投资。3）溴化锂是具备腐蚀性无机盐，容易导致机组腐蚀和制冷量衰减。4）效率低，能效比（COP）约为0.81.2，属于节电不节能型产品，运营能耗高、运营费用高，在能源紧张当前，发达国家主线就不倡导使用（除非有废热）。5）由于采用水作制冷剂，必要保证系统真空度，但由于工艺以及实际运营后会产生不凝性气体，导致真空度下降，制冷量衰减。6）溴化锂机组某些负荷运营时卸载能力差，因而某些负荷时容易导致“大马拉小车”状况，挥霍运营费用；如果只有某些区域冷负荷较小时机组甚至无法启动（低于机组40%负荷即无法运营）；当规定冷量很小，远低于溴化锂机组可以启动运营容量时无法供冷；在某些负荷下运营，如果机组调节不好，溴化锂易结晶导致系统难以运营。7）冷却水系统不不大于常规电制冷系统，冷却塔是冰蓄冷系统2倍，补水量大，在屋顶布置更难以解决；冷却水管大，管道井也大。8）由于溴化锂机组特殊性，运营维护复杂；寻常维护保养工作特别重要，如果保养不好，制冷量衰减更快，因而寻常维护管理人员规定具备较高专业水平，费用远高于电制冷系统。9）溴化锂溶液必要每年保养更换，费用大；现场更换容易导致系统不洁制冷效果下降。10）机组尺寸大，需要更大检修空间和通道。11）油、气价格持续走高且供应紧张，运营费用很高。12）油气必要考虑消防因素，管理不以便。六、变冷媒空调热泵系统（VRV）1）不是中央空调，空调品质差。2）系统相对简朴，冷热一体，不需专用空调机房。3）系统设计灵活，可觉得小供冷区域配备独立系统。4）投资高。5）采用空气冷却，冷却效果比水冷差，机组能效比（COP）很低（样本标定普通不大于3，而实际运营时远低于2.5），空调效果差、运营费用高。在最热天COP更低（COP随环境温度升高而急剧下降），运营费用很高；同样冬季采暖也存在同样效率低问题，且随着环境温度下降制热量不断减少。6）因机组放于室外靠空气冷却，时间长了冷凝器上结满灰尘，极大影响了换热效率，机组运营效率下降，制冷量也急剧下降，3年后基本不能满足冷量需要，需此外加配机组。7）一种室外机与各种室内机通过铜管连接，制冷剂在管道内，因而安装时必要保证无泄漏。而由于室内室外机安装时接点较多，有一种接点泄漏会导致整个系统空调失去效果。8）当室内机与室外机距离过大时，会导致回油困难，影响压缩机工作与寿命，同步影响机组换热能力。9）维修不便，室内维修时会破坏装修。10）机组数量与容量较大，维护工作量大。11）总用电负荷大，增长了变压器配电容量与配电设施费。12）需要通过加配其她冷水机组解决新风问题。七、地源热泵空调系统作为自然界现象，正如水由高处流向低处那样，热量也总是从高温流向低温，用知名热力学第二定律精确表述是：“热量不也许自发由低温传递到高温”。但人们可以创造机器，犹如把水从低处提高到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。因此热泵实质上是一种热量提高装置，它自身消耗一某些能量，把环境介质中贮存能量加以挖掘，提高温位进行运用，而整个热泵装置所消耗功仅为供热量三分之一或更低，这也是热泵节能特点。地源热泵是运用水与地能（地下水、土壤或地表水）进行冷热互换来作为热泵冷热源,冬季把地能中热量“取”出来，供应室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。地源热泵供暖空调系统重要分三某些：室外地能换热系统、水源热泵机组和室内采暖空调末端系统。其中地源热泵机组重要有两种形式：水水式或水空气式。三个系统之间靠水或空气换热介质进行热量传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热,介质可以是水或空气。湖南良源自动化（自动化系统集成商，黄136.7748.O898）工程师们近年来始终致力于该系统电气自动化节能改造,愿为中央空调节能事业贡献自己一份力量。地源热泵同空气源热泵相比，有许多长处：1）全年温度波动小。冬季温度比空气温度高，夏季比空气温度低，因而地源热泵制热、制冷系数要高于空气源热泵，普通可高于40%，因而可节能和节约费用40%左右。2）冬季运营不需要除霜，减少了结霜和除霜损失。3）地源有较好蓄能作用。大温差低温送风空调系统特点1、提高了室内空气品质低温送风系统冷冻水供水温度低，除湿量大，减少了房间相对湿度，提高了热舒服感。从焓湿图上等舒服线可以得出一种近似结论：相对湿度减少15%和干球温度减少1给人热舒服感是相似，在相对湿度较低空气环境中，人感到更凉快更舒服，并判断空气较新鲜，具备更可接受空气品质；另一方面，低温送风系统可以有效与防止“空调综合症”产生，“空调综合症”产生根源是室内一种称为“君兰菌”细菌繁殖，这是一种适湿性细菌，减少空气相对湿度可以有效抑制它繁殖，从而可以大大减少“空调综合症”产生也许性。2、节约了建筑空间采用低温送风技术后，送风温度减少，送风温差拉大，输送相似冷量状况下，送风量减少，因而风管尺寸减少，减少吊顶上空高度，节约了建筑空间；3、减少了机械系统造价低温送风系统中，一次风送风温差和冷冻水供回水温差均比常规系统大诸多，输送同样冷量前提下，送风量和冷冻水流量明显减少，相应水泵、风机、水管、风管和保温材料投资可减少达30%-40%；4、大大减少了空调系统运营能耗前已述及，达到同样舒服效果时，低温送风系统可恰当提高室内空气干球温度，减少围护构造传热量，因而可以一定限度减少建筑物冷负荷；采用低温送风后，和常温定风量系统相比，风机和水泵能耗可减少30%左右。变风量空调系统特点变风量（VAV）系统20世纪70年代初由国外研究推出，当前是欧美等发达国家主流空调系统，它依照空调负荷变化以及室内规定参数变化来自动调节各末端及空调机组风机送风量，最大限度地保证空调环境舒服性，减少空调机组运营能耗。普通来说它具备如下明显特点：1）舒服性。能实现各个空调区域灵活控制，可依照负荷变化或个人规定自行设定环境温度。2）节能。由于空调系统绝大某些时间是在某些负荷下运营，而变风量空调系统是通过变化送风量来调节室温，因而鞥够合理分派气量，减少风机能耗，减少运营电费及总装机容量。3）不会发生过冷或过热。由于温度控制灵活、有效，可避免常规空调常用局部区域过冷或过热，既提高舒服感，又节约能量。4）系统噪声低。如果风量减小是通过风机转速减少实现，则会使系统噪声大幅度减少。5）无冷凝水烦恼。变风量系统是全空气系统，冷水管路不通过吊顶空间，可以避免冷冻水、冷凝水滴漏污染吊顶。6）系统灵活性好。其送风管与风口之间采用软管，送风口位置可以依照房间变化而任意变化，也可依照需要恰当增减风口。八、水蓄冷系统水蓄冷空调系统是一种较为新颖节能空调形式，它是在水冷机组基本上增长一套蓄能装置，运用晚上低谷电由双工况电制冷机组制冷，所制得冷量通过冷水形式储存在蓄冰装置中，白天再通过供应低温冷水方式将冷量释放出来。由于实行峰谷电价，因而水蓄冷空调系统运营费用低于其她空调形式。湖南良源自动化（自动化系统集成商，黄136.7748.O898）工程师们近年来始终致力于该系统电气自动化节能改造,愿为中央空调节能事业贡献自己一份力量。水蓄冷空调系统具备如下特点：长处：1.减少制冷主机及冷却塔装机容量，减少范畴在30%50%。（新建项目）2.减少相应电力设备投资。如：变压器、配电柜等。（阐明：当白天空调负荷较大时，空调用电占总厂负荷30%50%，而夜间用电量较小时，空调主机处在闲置状态，因而配电规化时变压器容量只能以最大负荷时值考虑，而建设水蓄冷系统后，白天电价高峰段可减少、减少空调主机运营而采用贮藏冷水供冷，从而减少变压器容量）3.提高设备运用率和效率。由于水蓄冷空调使设备满负荷运营比例远高于常规空调，因此设备运用率和效率大幅提高。4.每年能节约可观中央空调年运营费用，分时电价差愈大，业主收益愈多。5.减少机房设备维护管理费用。高度自动化控制，可以实现系统全自动运营，并且具备与大楼BAS接口，系统智能化限度高。6.减少应急发电系统投资。作为应急冷源，停电时可用很少自备电力启动水泵即可供冷。7.提高空气品质。如水蓄冷系统和低温送风（低温送水）系统相结合，可进一步节约初期投资，提高空气品质。8.冷水机组高效率运营，系统运营灵活，冷量一比一配备对负荷变化适应性很强，解决过渡季节大马拉小车问题，间接实现变频节能，单主机工况可减少10%左右耗电量。9.在主机浮现故障或系统断电状况下，备用应急恒定冷源，在仅需提供驱动水泵动力状况下，保证大楼供冷不中断，提高了空调系统安全性和可靠性，保证了工作稳定性和持续性。10.当由于建筑功能变化或面积增长引起冷负荷增长时，系统扩容简朴。11.自动化限度高，管理简朴。空调系统远程维护，网上监控。12.符合国家产业政策发展方向，平衡电网负荷，减少电厂投资，净化环境。13.蓄冷水池可起到消防水池功能，可节约顾客在消防水池上投资。您好，欢迎您阅读我文章，本WORD文档可编辑修改，也可以直接打印。阅读过后，但愿您提出保贵意见或建议。阅读和学习是一种非常好习惯，坚持下去，让咱们共同进步。
