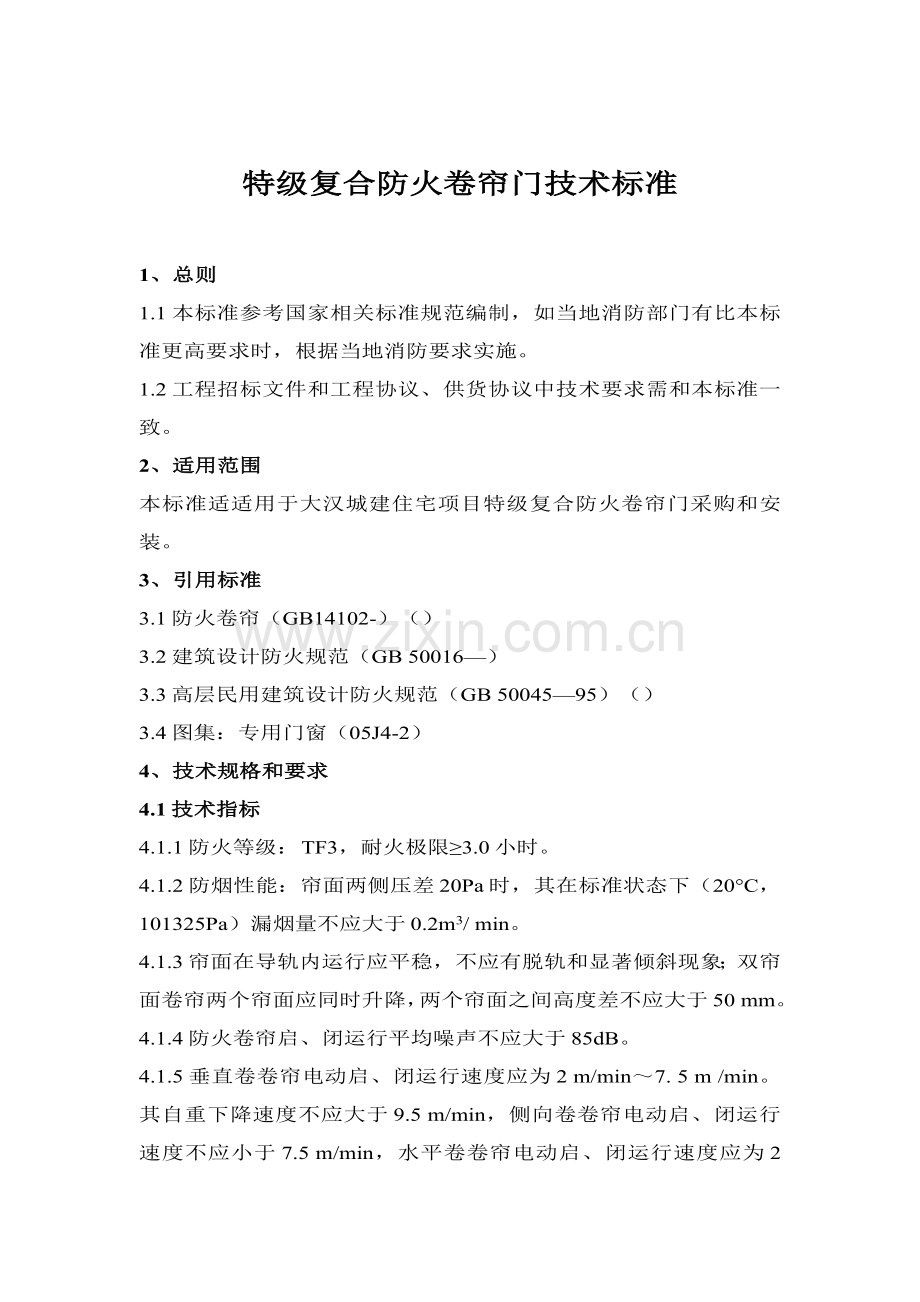

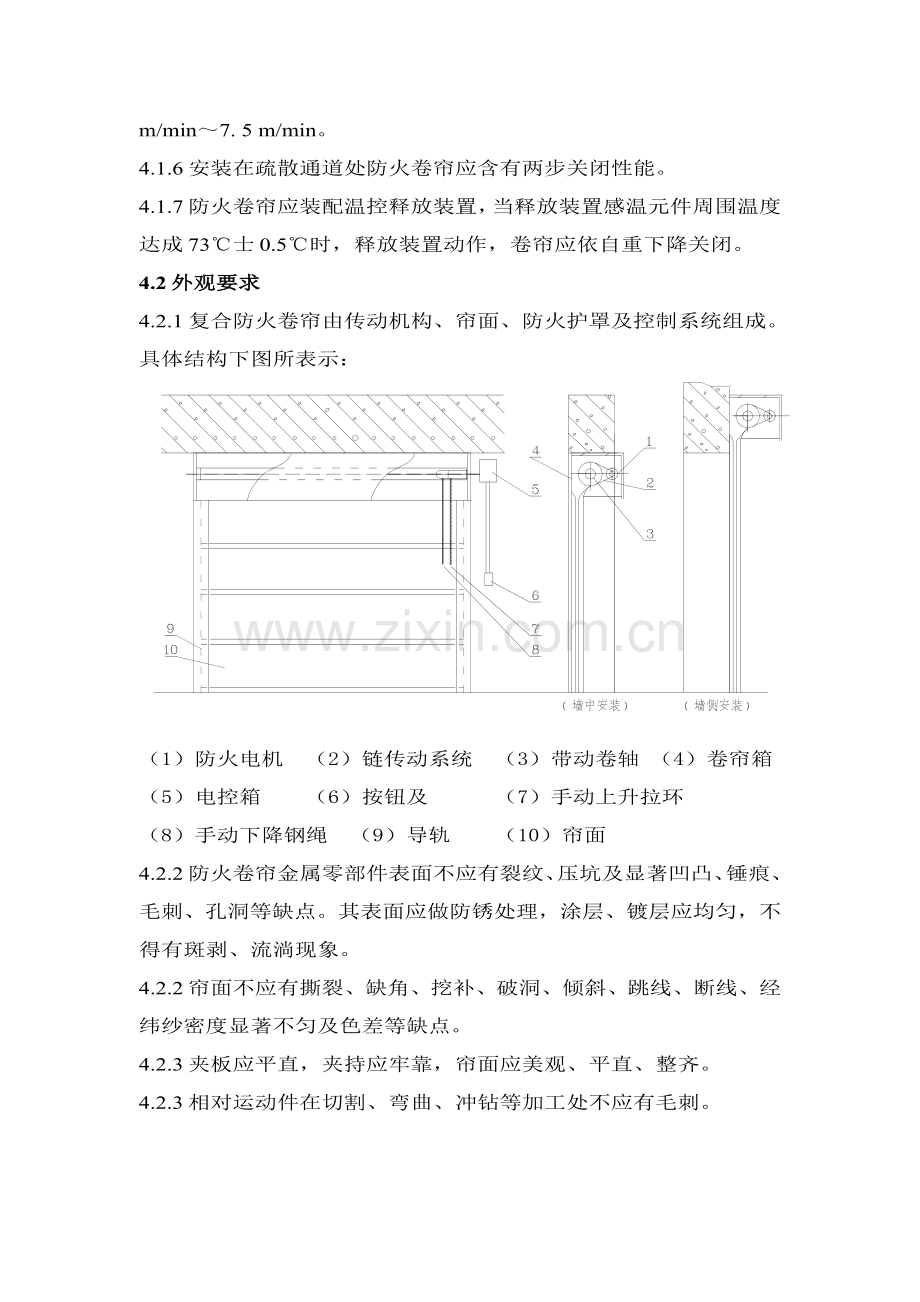

特级复合防火卷帘门技术标准1、总则1.1本标准参考国家相关标准规范编制，如当地消防部门有比本标准更高要求时，根据当地消防要求实施。1.2工程招标文件和工程协议、供货协议中技术要求需和本标准一致。2、适用范围本标准适适用于大汉城建住宅项目特级复合防火卷帘门采购和安装。3、引用标准3.1防火卷帘（GB14102-）（）3.2建筑设计防火规范（GB 50016）3.3高层民用建筑设计防火规范（GB 5004595）（）3.4图集：专用门窗（05J4-2）4、技术规格和要求4.1技术指标4.1.1防火等级：TF3，耐火极限3.0小时。4.1.2防烟性能：帘面两侧压差20Pa时，其在标准状态下（20C，101325Pa）漏烟量不应大于0.2m3/ min。4.1.3帘面在导轨内运行应平稳，不应有脱轨和显著倾斜现象；双帘面卷帘两个帘面应同时升降，两个帘面之间高度差不应大于50 mm。4.1.4防火卷帘启、闭运行平均噪声不应大于85dB。4.1.5垂直卷卷帘电动启、闭运行速度应为2 m/min7. 5 m /min。其自重下降速度不应大于9.5 m/min，侧向卷卷帘电动启、闭运行速度不应小于7.5 m/min，水平卷卷帘电动启、闭运行速度应为2 m/min7. 5 m/min。4.1.6安装在疏散通道处防火卷帘应含有两步关闭性能。4.1.7防火卷帘应装配温控释放装置，当释放装置感温元件周围温度达成73士0.5时，释放装置动作，卷帘应依自重下降关闭。4.2外观要求4.2.1复合防火卷帘由传动机构、帘面、防火护罩及控制系统组成。具体结构下图所表示：（1）防火电机 （2）链传动系统 （3）带动卷轴 （4）卷帘箱（5）电控箱 （6）按钮及 （7）手动上升拉环 （8）手动下降钢绳 （9）导轨 （10）帘面4.2.2防火卷帘金属零部件表面不应有裂纹、压坑及显著凹凸、锤痕、毛刺、孔洞等缺点。其表面应做防锈处理，涂层、镀层应均匀，不得有斑剥、流淌现象。 4.2.2帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度显著不匀及色差等缺点。4.2.3夹板应平直，夹持应牢靠，帘面应美观、平直、整齐。 4.2.3相对运动件在切割、弯曲、冲钻等加工处不应有毛刺。4.2.4导轨滑动面应光滑平直，直线度每米不得大于1.5mm，全长直线不得超出0.12%；导轨顶部应成圆弧形，其长度应超出洞口最少75mm。4.2.5各零部件组装、拼接处不应有错位。4.2.6焊接处应牢靠，外观应平整，不应有夹渣、漏焊、疏松等现象。 4.2.7全部紧固件必需紧牢，不应有松动现象。 4.3、材料要求4.3.1使用无机纤维复合材料应符合健康、环境保护相关要求，严禁使用国家明令严禁使用材料。4.3.2帘面由三层材料复合组成，受火面采取无机耐火布，背火面采取防热辐射布或其它耐高温布，中间隔热层选择经特殊处理增强型硅酸铝耐火纤维毯，厚度为1020mm。4.3.2.1帘面装饰布燃烧性能不应低于GB 8624-1997B1级（纺织物）要求，基布燃烧性能不应低于GB 8624-1997A级要求。4.3.2.2帘面所用各类纺织物常温下断裂强度经向不应低于600N/5cm，纬向不应低于300N/5cm。4.3.2.3帘面拼接缝个数每米内各层累计不应超出3条，且接缝应避免重合；帘面上受力缝应采取双线缝制，拼接缝搭接量不应小于20 mm；非受力缝可采取单线缝制，拼接缝处搭接量不应小于10 mm。4.3.2.4帘面应沿帘布纬向每隔一定间距设置耐高温不锈钢丝（绳），以承载帘面自重；沿帘布经向设置夹板，以确保帘面整体强度，夹板间距应为300mm-500 mm。4.3.3底梁为镀锌钢板，厚度1.2，无接缝。4.3.4卷轴为焊接钢管，规格1652.0mm，管壁需除锈防腐。4.3.5导轨为钢制，厚度1.5mm；当洞口宽度3000mm、5000mm时，导轨每端嵌入深度应50mm。4.3.6夹板为钢制，厚度3.0mm；座板钢制，厚度3.0mm。4.3.7卷门机应是经国家消防检测机构检测合格定型配套产品。4.3.8控制箱应是经国家消防检测机构检测合格定型配套产品。4.3.9防火防烟卷帘导轨内和门楣内应设置防烟装置，防烟装置所用材料应为不燃或难燃材料。4.4安装4.4.1首先安装支座板，支座板上配有防火电机通常安装在门洞右侧。若需左侧安装时，必需先将防火电机手动环形拉链上方棘爪调转180，并确保二端支座板卷轴轴承在同一水平位置，且应确保两支座板平行，使二端轴承中心线和二支座板垂直且在一个水平位置。支座板和墙体连结应紧实、牢靠，可采取和墙体钢板焊接或插入膨胀螺栓措施。4.4.2帘面和转轴装配好，（注意帘面上挂钩和转轴连结应在同一母线上），再一同安装在二支座板上。注意转轴应尽可能靠近电机端后才能将另一端插入轴承到位并焊牢。4.4.3安装导轨，注意两导轨应吊垂线并确保两导轨和转轴平行安装。4.4.4初步调试完成后再安装护罩（门眉及底、后向护罩）和导轮。4.4.5电控箱通常安装在靠近防火电机处，按钮安在有防火电机一侧门洞墙体上。若是过道门，则在对应另一侧也安一只。按钮应安在离地面1.5米高左右。4.4.6控制线暗装在墙体内，若明装应穿金属管。4.5调试4.5.1电源应不缺相，相序正确，使按钮上、下指示和电机运转、帘面动作想一致。4.5.2上、下限位调整：松开限位器调整螺母，用手动方法，将卷帘放置最低处旋转调整螺母，使滑块接触下行程开关触点，再将螺母锁紧。用一样方法，将卷帘开启到上止点使另一滑块接触上行程开关触点，并锁紧螺母。4.5.3初调完成后，通电操作卷帘启闭，检验是否能自动停留在设定位置，如有误差，再进行调整，直到满意为止。4.5.4运行调试：相序，上下限位调整完成后，用点动方法进行卷帘调试运行，卷帘启闭正常，制动灵敏、可靠（若制动器过紧、或过松则应进行调整），卷门机及卷帘运动自如，无异常声音，手动下降装置，可使卷帘匀速下降，手动拉力小于50N。 4.5.5中停位置，延时时间及烟、温感控制调试。4.6注意事项4.6.1安装调试过程中，卷帘门下严禁站立或过往行人，以免意外。4.6.2安装完成后，卷帘门下不准放任何物品。4.6.3调试完后，电控箱各功效开关应依次复位，使其处于正常工作待机状态。
