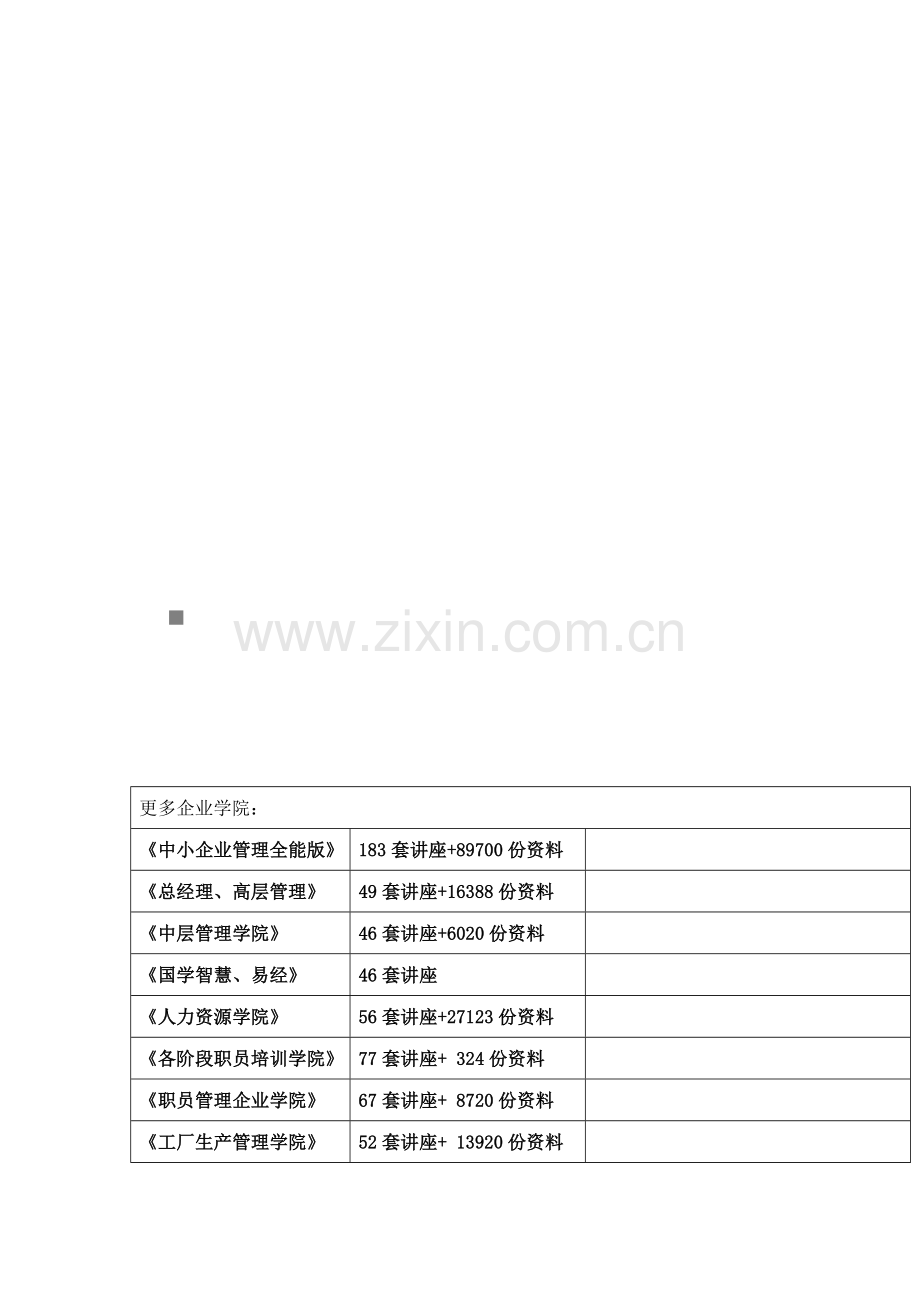

更多企业学院：
《中小企业管理全能版》
183套讲座+89700份资料

《总经理、高层管理》
49套讲座+16388份资料

《中层管理学院》
46套讲座+6020份资料

《国学智慧、易经》
46套讲座

《人力资源学院》
56套讲座+27123份资料

《各阶段职员培训学院》
77套讲座+ 324份资料

《职员管理企业学院》
67套讲座+ 8720份资料

《工厂生产管理学院》
52套讲座+ 13920份资料

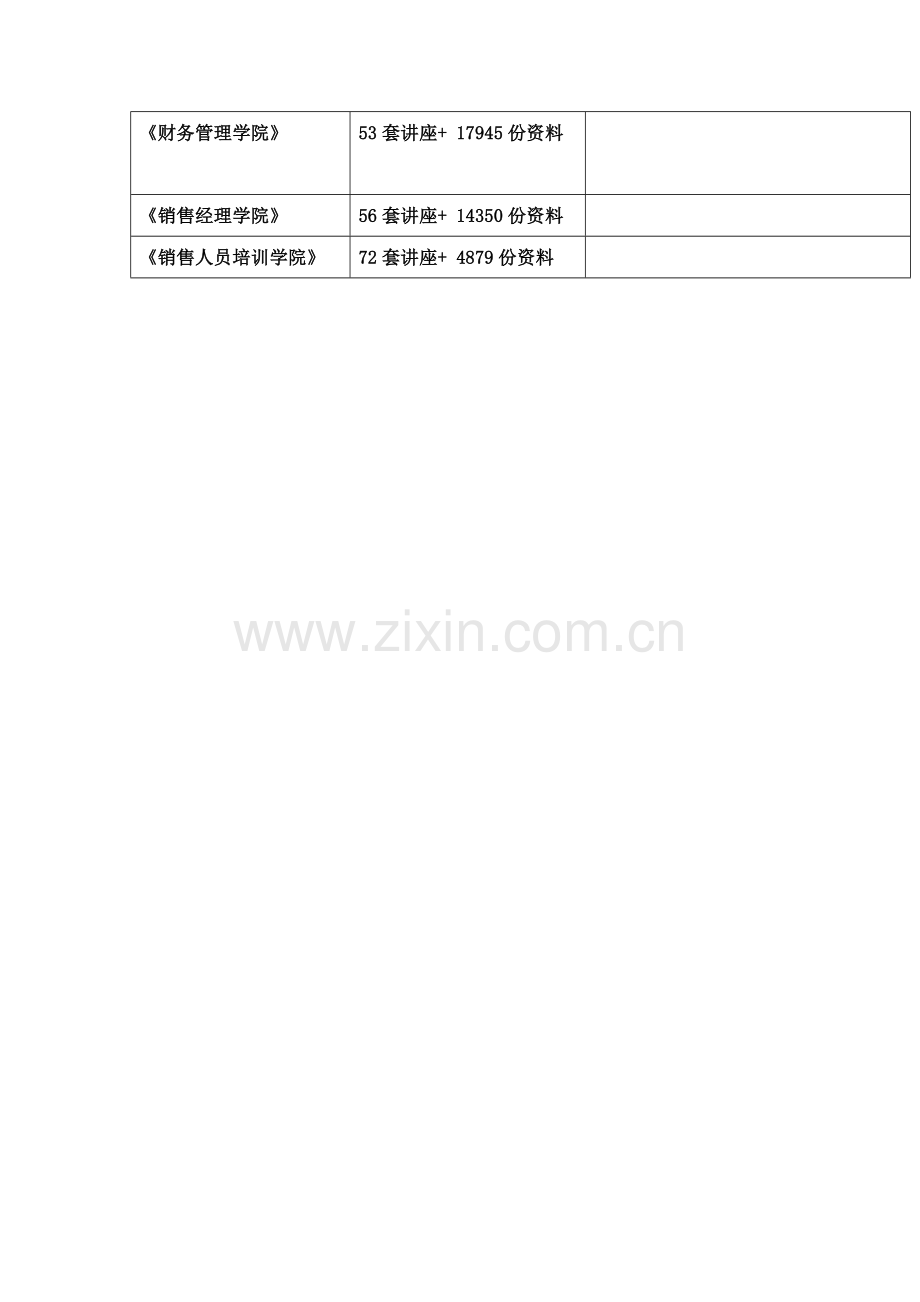

《财务管理学院》
53套讲座+ 17945份资料

《销售经理学院》
56套讲座+ 14350份资料

《销售人员培训学院》
72套讲座+ 4879份资料

系统建设方案
1 本方案遵照标准
考虑现在中国所制订很多标准，在有线网络数字电视系统方面，基础采取了DVB系列标准，同时国家标准还没有完全制订，所以，我们在此给出欧洲DVB系列标准。假如广电总局、信息产业部、国家技术监督局等相关部门在以后出台了相关标准，我们确保对我们所提供技术方案和设备（在不改变关键思想和关键设备情况下）实施平滑升级。
符合标准关键以下：
l DVB-S 卫星传输标准
l DVB-C 有线电视传输标准
l DVB-RC 有线电视回传信道标准
l DVB-CI 条件接收及其它应用DVB通用接口
l DVB-NIP 交互式业务网络独立协议标准
l DVB-DATA 多媒体数据广播DVB技术标准
l DVB-IP IP数据应用传输标准
l DVB-SIM 多个条件接收系统互操作
l DVB-SI 服务信息系统
l DVB-TXT 图文数据传送范围
l DVB-MHP 多媒体家庭平台
l DVB-Multichannel DVB 5+1、2+2多路效果音频
l GB/T6510电视和声音信号分配系统
l GBJ120-88工业企业共用天线电视系统设计规范
l GY/T106-92有线电视广播系统技术规范
l 广播电视局提供相关资料
1.概述
整个系统设计遵照安全性、可靠性、可扩展性、开放性、可管理性、技术优异性和高性能价格比基础标准，可上联至当地骨干IP/ATM城域网。
2.频带配置
采取有线传输系统传输数字电视和数据业务，提议使用550-750M Hz频段。
3系统组成
拟建数字电视业务承载系统由信号源，前端系统、无线传输系统、用户接收系统、网络管理系统等组成。
2.数字电视节目源接收采集系统
系统信号源关键由卫星节目、加密电视组成共20套节目。

3.数字卫星节目
对于空中转播节目，系统配置数字卫星接收机，卫星接收机采取完全符合DVB-S和SDS标准数字卫星接收机，IF中频输入，DVB-ASI接口输出，输出码流为MPEG-II TS流。
数字卫星接收机功效特点：
1). C、Ku两种频段兼容。
2). SCPC、MCPC兼容。
3). 多电视制式兼容，自动识别。
4). 信号强度和质量屏幕显示。
5). 含有掉电记忆，自动恢复功效
6). 液晶显示器显示菜单和状态。
7). 软件在线升级。
8). 20个节目存放。
9). 独特快速选台功效。
数字卫星接收机关键性能指标
类 别
具体技术指标
备 注
LNB
13V/18V(Max350Ma)ON/OFF

信号接收
F-Typc输入 频率950-2150MHz电平-65dBm—25dBm
带环路输出
下行解调
调谐器对950-2150MHz信号进行正交解调，产生I、Q信号

信道解码
QPSK解码STV0299芯片

解复用
维特比译码 去交织

视音频解码
RS纠错解码

信号输出（ASI、视音频）
串行270MHz ASI数据流

设备控制及告警
低电平、无信号告警

电源及功耗
90-240V~ 50/60Hz 15W

物理尺寸
1U高、286mm宽420mm长

工作环境
工作温度：0℃-50℃工作湿度:20%-90%

4.前端系统
数字电视前端是数字电视系统关键部分，关键经过信源采集、传输流处理、传输适配和管理平台四大部分组成。
在本系统中，全部视频业务全部是基于DVB-C标准数字视频广播服务，即利用HFC网络，实现将从视频服务器或空中接收节目或自办节目以数字视频方法广播到用户端，用户利用数字机顶盒加一般模拟电视机便可收看数字电视节目。对用户点播限制是经过CA系统及用户端对SI信息及其它相关信息解析而达成。
DVB前端可分为四个功效块，即信号输入模块、处理模块、信号输出模块和管理系统，每一块全部有其特定功效。具体需要哪些功效取决于网络形式。很关键是每个功效模块全部是独立并基于开放性国际标准，全部功效模块之间全部是用DVB-ASI作为基带数字信号传输连接，并可使用任何基于SNMP管理系统。
DVB前端播出系统设备关键由数字卫星接收机、编码器、复用器、调制器等设备组成，基础功效是：完成DVB-S到DVB-C接收转换、模拟音视频信号MPEG-2编码、单节目流到多节目流复用、QAM调制、混合等信号变换和处理，同时插入业务信息(SI)和来自CAS授权管理信息(EMM)、授权控制信息(ECM)等。
系统应用实例结构
图CNTV系统结构图。不一样网络连接采取不一样颜色连接线。从这张图上能够看出实际应用中设备之间互联情况。
节目源部分组成示意图

5.设备报价
序号
名称、型号
描述
数量
单位
报价（元）
累计
备注
1
卫星接收机
TS流输出
20
台
1800.00
36000.00

2
TS流复用器
带标准加扰机
4
台
3.00
128000.00

3
QAM调制器
DNP-3, ASI
输入，500-950MHz中频输出
4
台
14800.00
59200.00

4
码流分配器

1
台
9000.00
9000.00

5
中心交换机

1
台
1500.00
1500.00

6
信号混合器

1
台
1000.00
1000.00

7
条件接收
管理软件
CA
1
套
48000.00
48000.00

8
机柜
2米
2
台
1800.00
3600.00

9
智能综合管理服务器

1
台
18000.00
18000.00

2、 用户终端机顶盒
序号
名称、型号
描述
数量
单位
报价（元）
累计
备注
1
用户机顶盒
　嵌入CA
自定
台
450

2

注：卫星天线，高频头，功分器，计算机等其它设备自行处理。

6.数据流传送系统和数据流复用
系统配置共54路SPTS码流输入，进入 8个传输流复用器。复用后共有8路MPTS流输出。输入输出接口均为DVB－ASI接口标准。对于由DVB-ASI输出节目，SI处理由SI编辑器软件在复用器中完成。系统所接收数字卫星节目信号临时不考虑解扰。未来如需要进行解扰，则只需要在数字卫星接收机中插入对应PCIMIA卡，就能够实现清楚解扰后TS流输出。
复用器选择NDM5000型传输流复用器。
NDM5000型复用器性能特点：
1）.符合MPEG-2标准。
2）.广播级多路复用传输，可对8路MPTS传输流进行复用。
3）.传输流再复用。
4）.远端节目级联。
5) .PSI/SI信息生成。
6）.PID再映射。
7）.基于专有技术PCR矫正。
8）.支持统计复用。
9）.能够选择节目加扰，加扰方法符合DVB通用加扰 方法。
10）.多个控制方法：面板控制、远程控制。
NDM5000型复用器技术指标：
类 别
具体技术指标
备 注
输入信号及接口
Q9-BNC
E3/DS3、SPI可选
和CA系统接口
RJ-45
TCP/IP
输出信号及接口
Q9-BNC
E3/DS3、SPI可选
设备控制及告警
输入输出：码流溢出、同时丢失告警

电源功耗
50W

物理尺寸
1U高、19英寸宽、420mm长

工作环境
工作温度：0℃-50℃ 工作湿度:20%-90%

7.网络调制
系统传输网络采取DVB_C作为视频传输标准，调制方法采取QAM方法,因为通常要求每个STB全部能够同时支持64QAM和256QAM，这么，应该随时能够由64QAM升级为256QAM，这么当系统C/N较高时可采取256QAM以提升系统使用效率，当系统C/N较低时可采取64QAM以提升系统抗干扰能力，这里，我们提议采取64QAM调制。
QAM调制器特点
1）.符合DVB标准信道编码。
2）.支持全部范围可变符号率和QAM星级。
3）.数据填充功效。
4）.可配置PID过滤、重映射，PSI、SI信息同时更新。
5）.自动码流填充及智能空包删除。
6）.支持NIT表修改。
7）.PCR校正。
8）.可固定或捷变频输出。
9）.提供DVB ASI/SPI 输入接口。
10）.提供RF输出监测口（-20dB）。
11）.可当地和远程控制。
12）.中英文液晶显示，操作方便灵活。
13）.高可靠性设计，运行稳定。
NDM1002QAM调制器技术指标
调制方法
16、32、64、128、256QAM
符号率
3~7Mbaud/s
纠错编码
RS编码188/204
输入数据速率
1.5~51Mbps
通道数据速率
20~56Mbps
输入接口
ASI
DVB标准
SPI
输出
I F频率
35.25/36.15/36.65（可选择）
RF频率
47~870MHz (可捷变或固定输出)
输出电平
100dBmV
阻抗
75Ω
常规特征
尺寸
44mm´482´360mm
环境
0 ~ 45℃（工作）；-20 ~ 80℃（储存）
电源
220VAC±10%，50Hz，25W
8.条件接收系统
CA条件接收系统是对播出节目进行加扰处理，用户依据前端授权对节目进行解扰处理和接收过程。条件接收及授权管理系统应适适用于标准数字电视系统，实现对数字电视用户有条件收视限制，完成对用户多个收视控制,实现用户收费管理、频道等级管理、公告信息和电子节目指南(EPG)管理。并含有同密多个CA系统能力。
9.系统功效
接口支持符合国际DVB SIMULCRYPT标准前端设备，用户端采取DVB-C标准数字机顶盒。
· 含有灵活用户收视权限控制方法：按频道，频道组，用户等级收费控制。个人、区域及全网强制控制。便于使用者制订适合市场商业推进计划。
· 采取多重加密算法，加密算法可随时随机更换，增加了系统抗攻击能力。
· 能够不配Smart Card卡，既节省了用户端投入，又降低了伪卡泛滥可能。
· 含有强化远程平滑同密其它CA能力，含有机顶盒软件远程升级能力。无次数限制、瞬间升级。
·前端采取独立加扰机，可实现和其它标准CA同密控制，系统开放性愈加好。
前端系统门槛低，维护简单，可大大降低运行和维护费用及技术要求。
· 可配接电子节目指南（EPG）生成系统和用户、设备、工程、材料及网络管理系统。
· 含有用户短信，电子邮件及电子政务功效，可和电信部门等其它单位合作开展其它增值业务。
· 可实现机顶盒过渡画面广告传输，增加网络企业业务收入。
· 含有寻址到用户或团体续费提醒，多种通知等功效。含有自动搜索节目，节目排序、分组功效，童锁，自校按时钟，节目音量平衡功效。
10.系统工作原理

标准化接口
提供标准接口和各个SMS之间连接，实现运行商需要多种收费方法
易于和多种SMS进行前端集成
高效机顶盒集成方法
模块化设计带来系统易维护性和扩展性
用户量增加能够无缝升级
能够支持到百万级用户
统一调度中心带来系统稳定性
合理冗余设计和备份设计，为运行中意外故障提供简单恢复方法
简单明了监视界面，能够监视加扰器、加密机等前端相关设备运行情况
使用成熟密钥管理系统带来系统安全性
11.同密技术
同密技术是DVB标准中定义，其目标是为了实现两家或两家以上有条件接收系统应用于同一数字电视网络中，从而为设备提供商，条件接收系统运行商和用户提供了一个竞争平台，使用户真正得到良好服务。同密技术标准化了加解扰方法和密钥传输框架，使得不一样条件接收系统能够在相同加解扰器上运行，共享服务和节目资源和管理方法，促进了有条件接收厂商之间合作。
在同密情况下，系统使用相同控制字驱动加扰过程，而这个控制字经过不一样有条件接收系统，传输给带有不一样条件接收子系统接收机，使它们全部能够对这种业务进行解扰。假如数字电视网络期望使用同密技术，通常系统中加解扰设备应该采取DVB标准中要求通用加扰算法，系统中全部有条件接收系统全部遵守DVB标准中要求同密规范。
假如让两个CAS调度程序同时工作而不相互影响（多EIS），则实现难度更大，牵扯到加扰器对多EIS支持情况。一样，节目管理系统假如在设计时没有考虑到多个CAS可能对一个业务或事件同时加扰情况，则必需要修改设计。
产品性能参数
符合标准
DVB Simulcrypt标准
DVB Common Interface标准
GY/Z174－ 数字电视广播业务信息规范
GY/Z175－ 数字电视广播有条件接收系统规范
支持用户数目 ≥ 1000,000
支持数字频道（Service）数目 ≥ 256个
支持产品(打包节目)数目 版本3.X:支持20个
版本4.X:支持22个和91个两种支持屏显信息、邮件内容长度每条屏显信息支持:120汉字和505个汉字两种
每条邮件正文支持:106个汉字和490个汉字两种
支持STB开机画面升级
开机画面对营运商来说,是关键宣传、对外为商家打广告关键收入手段,能够定时(如每两周进行一次) 更换机顶盒开机画面. 更换过程完全自动化,在不知不觉间完成。下载完成时间由系统操作人员设定控制（如可设置30分钟或10分钟）。
寻址方法
支持用户寻址、组寻址、地域寻址、节目寻址、节目组寻址等
CAS对用户管理处理速度 ≤ 1秒
支持传输流（加扰器）数目 不限
加密机速度（ECM/EMM） 20～50Mbps（能够扩展）
ECM占用带宽 每节目100～150Kbps
EMM占用带宽
每流50～800Kbps（和具体加扰器所支持最高带宽相关），实际上可在EMMG端在1-3000k间进行设定，或限定最高带宽后让系统依据数据量进行自动动态调整。
安全体系参数
采取算法
对称密钥算法－DES/3DES (64/128位)
非对称密钥算法－RSA (1024位)
消息判别码－MD5 (128位)

北京兴盛电视天线厂
-7-25
