看守所监狱平台监控系统解决专项方案分析.doc

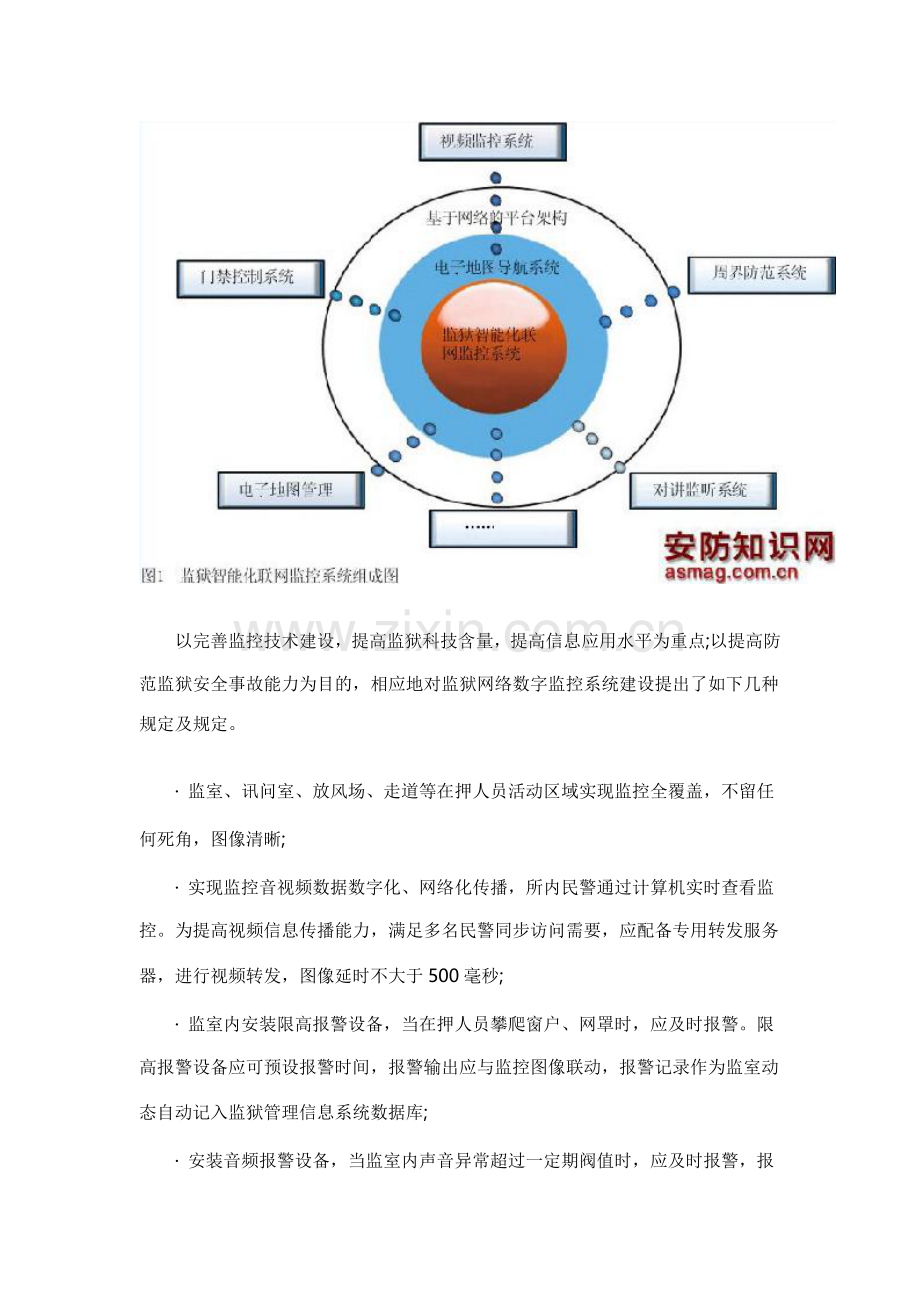

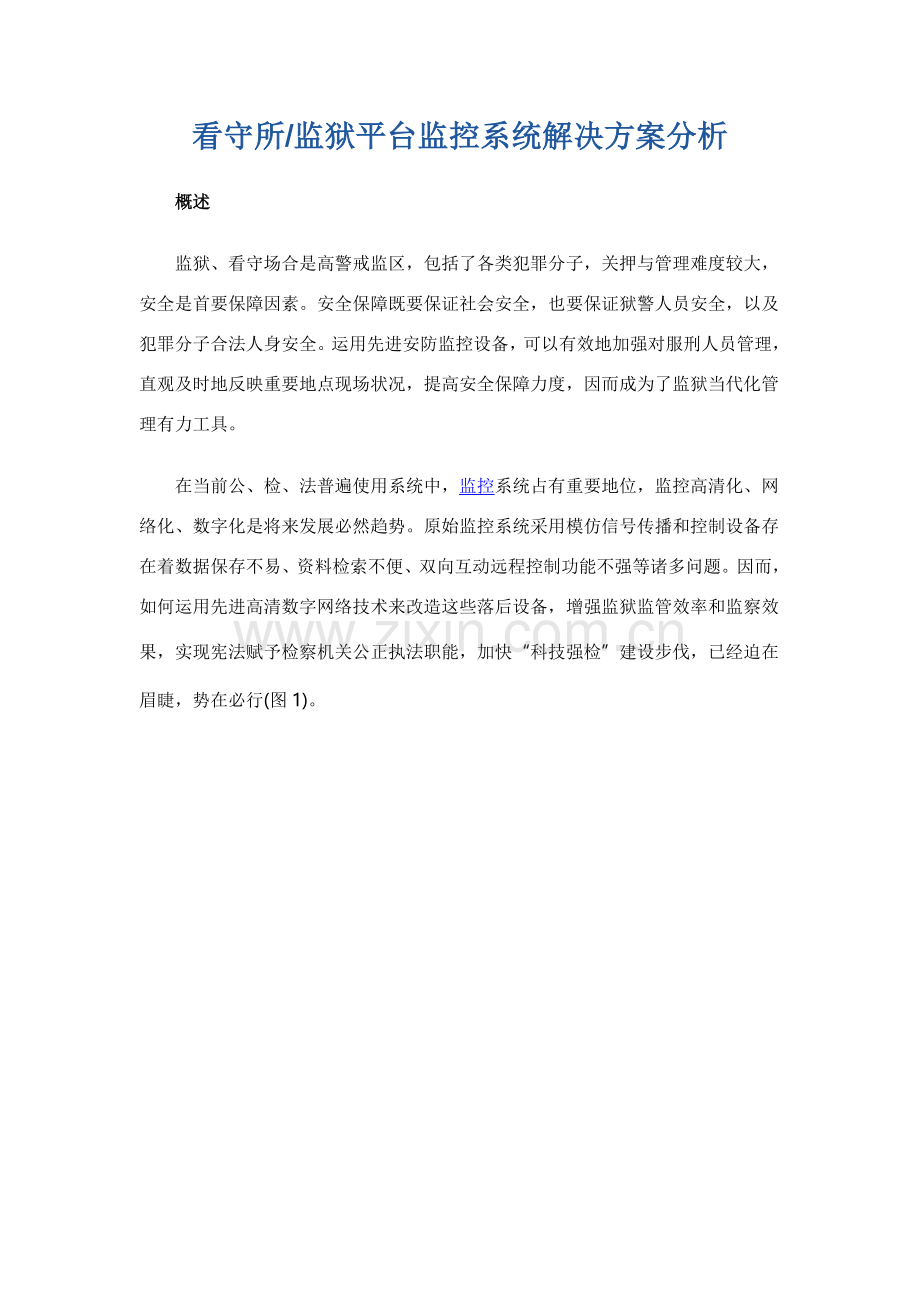

看守所/监狱平台监控系统解决方案分析概述监狱、看守场合是高警戒监区，包括了各类犯罪分子，关押与管理难度较大，安全是首要保障因素。安全保障既要保证社会安全，也要保证狱警人员安全，以及犯罪分子合法人身安全。运用先进安防监控设备，可以有效地加强对服刑人员管理，直观及时地反映重要地点现场状况，提高安全保障力度，因而成为了监狱当代化管理有力工具。在当前公、检、法普遍使用系统中，监控系统占有重要地位，监控高清化、网络化、数字化是将来发展必然趋势。原始监控系统采用模仿信号传播和控制设备存在着数据保存不易、资料检索不便、双向互动远程控制功能不强等诸多问题。因而，如何运用先进高清数字网络技术来改造这些落后设备，增强监狱监管效率和监察效果，实现宪法赋予检察机关公正执法职能，加快“科技强检”建设步伐，已经迫在眉睫，势在必行(图1)。以完善监控技术建设，提高监狱科技含量，提高信息应用水平为重点;以提高防范监狱安全事故能力为目的，相应地对监狱网络数字监控系统建设提出了如下几种规定及规定。 监室、讯问室、放风场、走道等在押人员活动区域实现监控全覆盖，不留任何死角，图像清晰; 实现监控音视频数据数字化、网络化传播，所内民警通过计算机实时查看监控。为提高视频信息传播能力，满足多名民警同步访问需要，应配备专用转发服务器，进行视频转发，图像延时不大于500毫秒; 监室内安装限高报警设备，当在押人员攀爬窗户、网罩时，应及时报警。限高报警设备应可预设报警时间，报警输出应与监控图像联动，报警记录作为监室动态自动记入监狱管理信息系统数据库; 安装音频报警设备，当监室内声音异常超过一定期阀值时，应及时报警，报警输出与监室图像联动，报警记录作为监室动态自动记入监狱信息系统数据库; 在押人员报告系统应实现多级对讲，既能由管教民警在办公室与分管监室对讲，同步监控巡视民警也可与监室在押人员对讲。对讲记录作为监室动态自动记入监狱管理信息系统数据库; 监区通道门、楼梯门应安装门禁系统，锁具应具备断电自锁功能，并可使用钥匙启动;非工作时间人员进出记录作为监所动态自动记入监狱管理信息系统数据库; 监室系统与监狱管理信息系统紧密关联，实现监控技术信息化。信息系统内动态、违规记录应与监控录像自动关联，监控系统应实时获取重点监管对象、新入监人员、危重罪犯等信息，自动实现重点跟踪监控。看守所/监狱平台监控系统架构针对以上监狱实际应用需求，以及高清监控系统各种优势，监狱视频监控系统采用了网络化高清视频解决方案。系统采用模块化分层设计，总体构造分为四层。 感知层：通过大量丰富传感设备采集音视频数据、告警数据等;涉及高清枪机、高清智能球机、无线高清枪机、全景摄像机、拾音器、报警按钮、光纤传感、红外对射、门禁控制器等; 传播层：重要通过监狱局域网、3G无线、wlan等各种接入方式将数据传至后台指挥中心; 后台支撑系统：整合安信息化系统，涉及视频监控系统、深度应用子系统、周界防范子系统、门禁巡更子系统，全面实现对监狱高清数字监控; 业务应用：通过各种技术支撑，在各领域实现业务应用，满足各类顾客需求。实现监狱安全防范整体解决方案。看守所/监狱平台监控系统构成前端采集依照监狱需求，理解到监控点重要是分布在监舍区、办公生活区、集体活动区、周界防范区等。本方案依照不同场合设计不同类型摄像机，在合理合用原则下，满足监狱安防高清监控需求。 监舍监控区：重要涉及监室、讯问室、走道、亲情电话区等。通过对比，这某些建议采用200万像素高清网络枪型摄像机。辅助以拾音器及报警按钮，保证这某些区域音视频监控及告警联动。结合视频采集设备及告警按钮，保证有关部门对监舍区警情全方位迅速响应; 监狱生活区：重要涉及狱警平时生活、办公区域。考虑到狱警安全问题，在次区域布放某些200万高清球型摄像机。结合相应门禁系统，保证了监狱生活区安全; 集体活动区：重要涉及防风场、食堂等人口集中活动区域。这某些特点是监控范畴广、安全事件高发区。综合考虑设计采用360度全景高清网络摄像机与200万像素智能网络球机组合，全景摄像机范畴较广，使用360度无死角摄像机才干满足该区域监看。而200万像素智能网络球机一系列智能分析功能：人员徘徊、人员汇集、跨线检测、物品遗留等正好弥补详细点位监控空白;这样点面结合方式保证了防区全方位监控与管理。为有关部门及时有效防治安全事故发生提供了可靠保障; 周界防范设计：周界区域重要涉及：监狱周边围墙，大门等进出口通道。通过设计红外对射、光纤光栅传感器、门磁感应设备等，达到对监狱周边入侵防范以及对越狱事件提前告警。传播某些前端全数字化传播，适合于局域网、广域网、无线网络以及手机网络。高清数字化智能型系统和各子系统可实现各种网络传播方式结合，例如监控系统光纤网络、GIS无线网络，以及远程访问广域网和手机网络等。存储某些IP SAN网络存储技术安全性、可靠性和检索效率高，且易于管理。设备通过卷管理，灵活存储编码器传送数字图像信息。具备安全性高、存储检索效率高、可靠性高、可管理性好等长处，并在监狱视频监控管理平台上进行统一管理，解决了分布式DVR带来维护工作量大、数据易丢失问题。典型应用智能分析系统普通监所有各种摄像机，采用电视墙实现画面轮巡，在轮巡周期里，监控人员无法观测到单画面时间很长，监控有效性大大减少。并且人在长时间监控各种视频画面时，事件错失几率高达90%以上。监所安防集成解决方案，无缝集成了烽火众智视频智能分析产品，实现统一配备和报警管理。采用智能视频分析预警技术优势如下。 能自动“观看”视频录像并分析辨承认疑行为，在也许威胁发生时，积极发出警示; 监控人员不必时刻待在监视器前面，可投身更接近现场地方，减少人力成本; 可用更少人力迅速对各种事件做出响应，做到防患于未然; 监所智能视频分析预警在监所当前重要有如下功能应用; 跨线和周界徘徊检测：分单向或双向跨线检测;用于周界; 车辆进出检测：车辆进出大门，自动辨认车牌并记录; 智能跟踪检测：在检测区域内有人员、车辆运动时自动跟踪;用于开阔区域或者重要走道; 打架检测：检测区域内与否有打架事件发生;用于监室或者放风场等; 值班脱岗检测：检测看守所监室晚上值班时人员与否脱岗。电子地图集成电子地图具备直观性和以便性。平台支持多级电子地图，支持把监控、门禁、报警、对讲、监管信息等内容在电子地图上进行定位、查询和管理。在产生报警/事件时电子地图可自动定位报警点，并闪烁提示。视频监控功能平台可接入各种标清、高清摄像机、智能分析视频设备，支持完整参数配备、图像浏览、录像回放、报警路线调阅、电视墙控制等功能。门禁巡更管理功能平台可对门禁进行统一管理，涉及门禁控制、刷卡人员照片对比、状态显示、刷卡查询、互锁功能、无效卡刷卡报警安防子系统集成管理等。平台可对巡更业务进行统一管理，涉及巡更筹划设定、巡更点分组、超时未巡更报警参数等。各类报警功能监所安装有各种报警设备，如周界高压电网、红外探测器、紧急按钮、声音吵闹探测器等。平台可以对各类报警进行统一管理，涉及设立、分组管理、报警状态查询、定期报警布撤防、报警联动设立等。系统特点 该平台基于E-IMS架构，是基于IP网络技术为核心研发图像远程监控、传播、存储、管理大型综合视频监控管理系统。该系统以IP网络为核心，支持监控资源通过有线、无线等各种方式接入，将分散、独立图像采集点进行联网，实现跨区域、大范畴统一监控、统一存储、统一管理、资源共享; 系统前端到后端设计中，所有采用数字化组网，前端重要采用130万和200万像素高清网络摄像机。通过实行高清网络数字化监狱工程，运用科技手段和当代信息技术，可以提高罪犯改造质量，增进监管安全稳定，提高工作效率和执法水平; 由于系统架构先进性，并使用双机热备方式运营系统，一种单元修改不会影响已经正常运营其他单元，整个平台更加稳定可靠; 通过多级流媒体分发管理加上对所有视频访问优先级管理，保证网络带宽有限环境下，对远程实时图像访问和远程回放访问带宽有效管理; 既支持分布式存储，也支持集中存储备份，同步支持在线和离线等方式进行数据备份。结语监狱作为国家刑罚执行机关，肩负着维护社会安宁和稳定、防止和减少犯罪重要职能，更需要运用当代科技手段来保证职能履行。智能视频监控区别于老式意义上监控系统在于它智能性，即变被动监控为积极监控(自动检测、辨认潜在入侵者、可疑目的和突发事件)。不但用摄像机代替人眼，并且用计算机代替狱警、协助狱警来完毕监视或控制任务，从而减轻狱警承担。智能视频监控技术将对新一代监狱安全技术防范系统建设产生深远意义。
