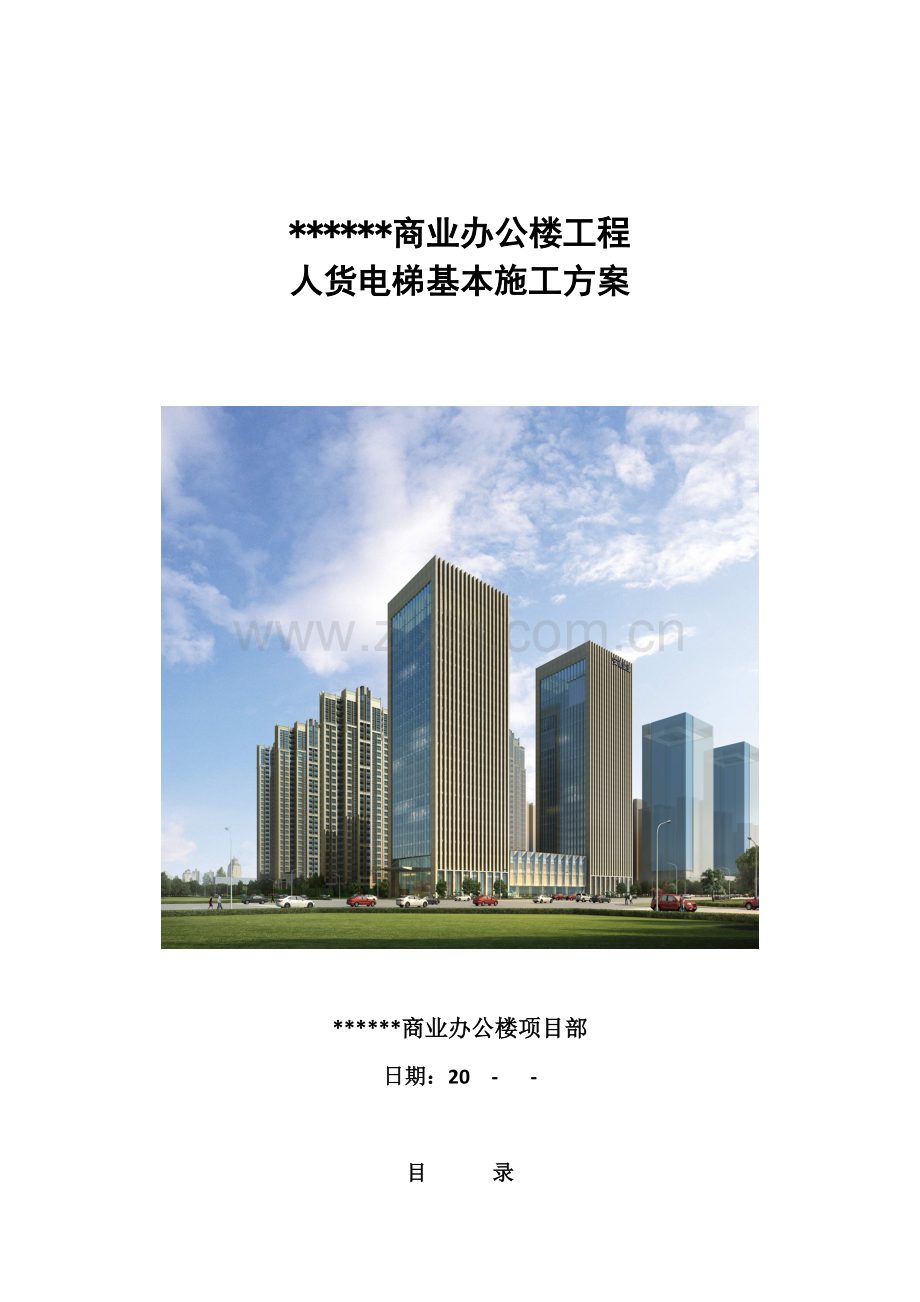

*商业办公楼工程人货电梯基本施工方案*商业办公楼项目部日期：20 - -目 录一、工程概况3二、施工电梯基本有关数据42.1、施工电梯基本参数42.2、地下室顶板受力计算：4三、地下室顶板回撑加固办法63.1、回撑搭设方案概述：63.4、架体搭设质量规定及保证办法：7四、施工人货电梯基本84.1、电梯基本做法84.2、施工电梯基本位置94.3、施工工艺94.4、重要工序施工办法94.4.1 钢筋绑扎94.4.2混凝土浇筑94.5质量保证办法10五.注意事项10附图：101、施工电梯定位图112、施工电梯地下室顶板加固示意图123、施工电梯基本图144、施工平面布置图14一、工程概况工程名称*商办某些施工总承包工程工程地址建设单位开发有限公司监理单位监理公司设计单位施工单位* 建筑构造概况地上/地下层数建筑高度（m）地下室210.05A#、B#楼2598.6总建筑面积地下建筑面积构造类型抗震级别高层商办楼（A#、B#楼）地下室在塔楼周边约两跨范畴（有关范畴）框架柱，框架梁塔楼有关范畴外地下室框架柱和框架梁 施工电梯基本所处地下车库顶板厚度250mm，底板厚度600mm 本工程拟才采用2台施工电梯，其所有采用湖南江麓建筑工程机械有限公司生产SC 200/200型施工电梯，即可满足现场施工需要及现场施工垂直运送规定。2台施工电梯所有安装在地下室顶板上，（详细位置详见平附图），A#、B#楼施工电梯高度110m。二、施工电梯基本有关数据 A、B两楼高度及电梯选型完全相似， 以A#楼施工电梯为例计算。A#楼施工电梯基本（位于地下室顶板上方） 2.1、施工电梯基本参数 施工电梯型号：SC 200/200； 吊笼形式：双吊笼； 架设总高度：110m； 原则节长度：1.508m; 吊笼尺寸:3.2m1.5m2.4m； 原则节长度：73节; 原则节重：158kg； 单个吊笼重：1985kg； 单个吊笼载重：kg； 护栏重量：1480kg;附墙架、电缆、电缆导向装置、结实件等，约为总荷载22%施工电梯安装在地下室顶板上，顶板底用满堂钢管架进行加固解决，满堂钢管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基本影响，取荷载系数n动=2.0。同步应能承受施工电梯工作时最不利条件下所有荷载，加固后总受力必要能承受最大荷载不得不大于P=P动+P静=719.010KN 2.2、地下室顶板受力计算：（1） 计算根据： 钢管脚手架计算参照建筑施工扣件式钢管脚手架安全技术规范、建筑构造荷载规范扣件式钢管模板高支撑架设计和使用安全 、施工升降机安全规则等规范。（2） a、参数信息：1） 施工升降机基本参数： 施工电梯型号：SC 200/200； 吊笼形式：双吊笼； 架设总高度：110m； 原则节长度：1.508m; 吊笼尺寸:3.2m1.5m2.4m； 原则节长度：73节; 原则节重：158kg； 单个吊笼重：1985kg； 单个吊笼载重：kg； 护栏重量：1480kg;2） 荷载参数：施工荷载：5kN/m3钢管参数钢管类型：48.33.6（计算时按483.0计算）； 钢管横距：600mm钢管纵距：600mm； 钢管步距：1500mm;b、荷载计算1、人货电梯及基本对车库顶总荷载：719.010KN2、人货电梯对车库顶总压力：静荷总自重：轨道架总重 ：73节158kg/节 =11534kg护栏重：1480kg附墙重量、电缆、电缆导向重量、结实件重量：（轨道架总重+护栏重+吊笼自重+载重）*0.22=20984*0.22=4616.48kg动荷载为：吊笼自重+载重 =21985kg+2kg=7970kg。荷载安全系数取2.0，因此电梯对楼板总压力G= （11534kg+1480+4616.48+7970 kg）*2.0=51200.96kg；51200.96*10/1000=512.010KN3、电梯基本混凝土自重：207 KN 6*4.6*0.3*2.5*10=207KN4、车库顶工作时承受荷载：电梯基本自重+人货电梯对车库顶总荷载=207+512.010=719.010KN719.010/27.6=26.051KN/M2本工程车库顶覆土厚度不不不大于1400厚时，车库顶恒载原则值为32KN/m2。覆土厚度不不不大于1400mm时： 消防车道范畴内轮压覆土扩散后活荷载原则值为23.45KN/m2。 非消防车道范内地下室顶板活荷载原则值为：4KN/m2.共计：车库顶消防车道范畴构造承压理论值为：23.4+32=53.4(KN/m2)车库顶非消防车道范畴构造承压理论值为：32+4=36(KN/m2）26.051KN/m236kN/m2车库顶板构造自身可以承载人货电梯运营荷载。 三、地下室顶板回撑加固办法 考虑到人货电梯长期有动载作用，故对人货电梯基本部位采用如下构造加固办法，以减少电梯对构造作用力，对构造承受电梯作用力进行传递、分散。3.1、回撑搭设方案概述： 为保证施工升降机正常运营及车库顶板安全，我公司用如下加固方案：采用承插型盘扣式钢管（48.33.6计算时按48.02.8）计算)搭设满堂脚手架（支撑面积为6m6m），把地下车库顶板上承受荷载传至地下室底板，以满足施工安全规定。满堂架搭设时采用立杆上端加可调顶撑办法，使立杆抵紧顶板底部，传递受力。满堂架水平杆步距不不不大于1500mm（立杆上部除去丝杆和钢管自由端长度600，下部除去扫地杆下端400长，水平杆步距取平均值不不不大于1500mm），架体垂直方向中部设一道水平剪刀撑，架体四周设立竖向剪刀撑，剪刀撑与水平夹角4560度，持续设立到顶，立杆自由端和丝杆自由端之各不不不大于600mm，且丝杆自由端长度不不不大于200mm。为保证施工电梯荷载能有效传递至地下室底板，可调顶托必要旋紧，并规定上、下层立杆位置相相应，立杆顶部用顶托顶住40*80木枋，抵紧板底，立杆底部铺设40*80通长垫板，弹线定位，进行立杆排设。3.2、施工准备清理场地：将柱四周杂物清理干净，浮浆清除，保证地平面平整，立杆支撑受力稳定。材料准备：4.2米长钢管150根,3.6米长钢管150根，40*80木枋200根，6米长钢管50根，直角扣件600个，旋转扣件100个，丝杆300个。人员准备：架子工6人。责任分工：现场由生产经理负责实行，质量及安全跟踪检查，技术负责人负责技术支持。工期规定：所有工程限期两天完毕。3.3、施工工艺 人货电梯基本所有范畴，梁、板底搭设满堂架支撑，支撑面积6米*6米，支撑架体X、Y方向中心线与人货电梯X、Y向中心线重叠；立杆纵横间距600mm，立杆水平杆步距不不不大于1.5米，立杆底部垫40mm*80mm木枋，顶部用顶托顶住木枋，以抵紧梁板底为准(大概60Nm)。立杆均应连接成整体，中部设一道水平剪刀撑，四周满设剪刀撑，并保持每道支撑立杆均匀受力，保证架体整体，架体支撑完毕后要各方自检查收合格后，报监理、业主验收合格，才可进行下一步工序施工。 3.4、架体搭设质量规定及保证办法： 3.4.1 搭设技术规定及容许偏差序号项目技术规定容许偏差备注1立杆垂直度允差100mm2立杆搭设中检查垂直度25mm地下一层4.5m，地下二层3.9m。3步距、横距允差20mm4纵距允差50mm5纵向水平杆高差一根杆两端20；同跨内两个纵向水平高差10mm6横向水平杆外伸长度外伸500mm-50mm7扣件主节点处中心距离150mm8扣件同步立杆上两个相隔对接扣件高差500mm9扣件立柱上对接扣件至主节点距离h/310扣件纵向水平杆对接扣件至主节点距离L/311扣件螺栓拧紧扭矩力4065Nm12剪刀撑与地面倾角4560 3.4.2定期检查选项目底座与否松动，立杆与否悬空。扣件螺丝与否松动。安全防护办法与否到位，与否超载。立杆垂直度偏差与否符合相应规范规定。 3.4.3安全保证办法脚手架搭设人员必要是通过按现行国标特种作业人员安全技术考核管理规则考核合格专业架子工。上岗人员应定期体检，合格者方可上岗。搭设脚手架人员必要戴安全帽、系安全带，穿防滑鞋等。脚手架构配件质量与搭设质量，必要按规范进行检查验收，合格后方准使用。脚手架搭设完毕后必要联合验收合格后方可使用，若施工人员在施工过程中以为有不安全隐患，可以回绝施工。作业层施工荷载应符合设计规定，不得超载。不准在架子上另设悬挂物体，禁止向架子上或架子外抛掷物品。架子上所用扣件必要定期保养巡逻，如有毛病应及时更换。整个脚手架搭设、使用和拆除都必要遵守建筑施工高处作业安全技术规程关于规定。架体搭设完毕后应每周对架体变形状况进行检查并记录，检查次数每周不得不大于1次，发现架体变形等异常状况后，应及时上报关于部门。四、施工人货电梯基本 4.1、电梯基本做法 外用电梯基本尺寸均为6000mm（L）4600mm（W）300mm（H），基本配筋采用双层双向C12200，基本混凝土强度级别为C35，砼保护层厚度为20mm。基本配筋图如下图所示： 4.2、施工电梯基本位置外用电梯基本放置地下负一层顶板上，顶板厚度为250mm，砼强度级别为C35，详细位置详见附图：4.3、施工工艺放线、定位基层清理涂刷界面剂模板支设钢筋绑扎混凝土浇筑4.3.1 基层清理：对地下室顶板不平整处铲平，清晰砼浇筑遗留下来砼块，将电梯基本位置所在范畴内垃圾清理干净。4.3.2模板支设前应在顶板上部涂刷隔离剂。4.4、重要工序施工办法4.4.1 钢筋绑扎4.1.1 严格按照电梯厂家出具电梯基本配筋图进行施工，保证钢筋绑扎质量。4.1.2 钢筋绑扎完毕应在自检合格基本上报验，经监理验收合格后方可浇筑砼。4.4.2混凝土浇筑4.4.2.1砼浇筑前应做好工人安全技术交底，新进场工人应做好三级安全教诲。4.4.2.2电梯基本砼应一次性浇筑，不得留置施工缝。砼浇筑完毕后应及时收面，砼浇筑完毕应在12小时内覆盖浇水养护。砼试块应按照有关规定留置。4.4.2.3砼浇筑过程中应注意电梯基本埋件与否位移，若浮现偏移等状况现场及时纠偏。4.4.2.4砼浇筑过程中应同步留置砼试块，砼试块留置两组（一组标养，一组同条件）。4.4.2.5砼浇筑过程中应及时进行振捣保证砼密实度。4.5质量保证办法 电梯基本施工过程中应严格按照方案规定进行施工，加强过程控制，做好隐蔽工程验收，保证砼施工质量达到规定。验收及施工除满足方案规定外，应严格按照混凝土构造工程施工规范及混凝土构造工程施工质量验收规范规定进行。五.注意事项5.1电梯基本浇筑完毕后应做好成品保护工作，砼强度级别未达到规定前不得施加荷载。5.2砼浇筑后应做好电梯基本养护工作。附图：1、施工电梯定位图2、施工电梯地下室顶板加固示意图3、施工电梯基本图 4、施工平面图1、施工电梯定位图B#楼施工电梯位置32503250 A#楼施工电梯位置 施工电梯基本定位图2、施工电梯地下室顶板加固示意图 40040*8046003、施工电梯基本图 外用电梯基本尺寸均为6000mm（L）4600mm（W）300mm（H），基本配筋采用双层双向C12200，基本混凝土强度级别为C35，砼保护层厚度为20mm。基本配筋图如下图所示： 4、施工平面布置图
