乐平市历居山—共产主义水库公路工程

施工测量方案

编 制：
审 核：
批 准：
日 期： 年 2 月26日

中铁十一局有限公司乐平市
洪岩旅游总体开发建设工程项目经理部

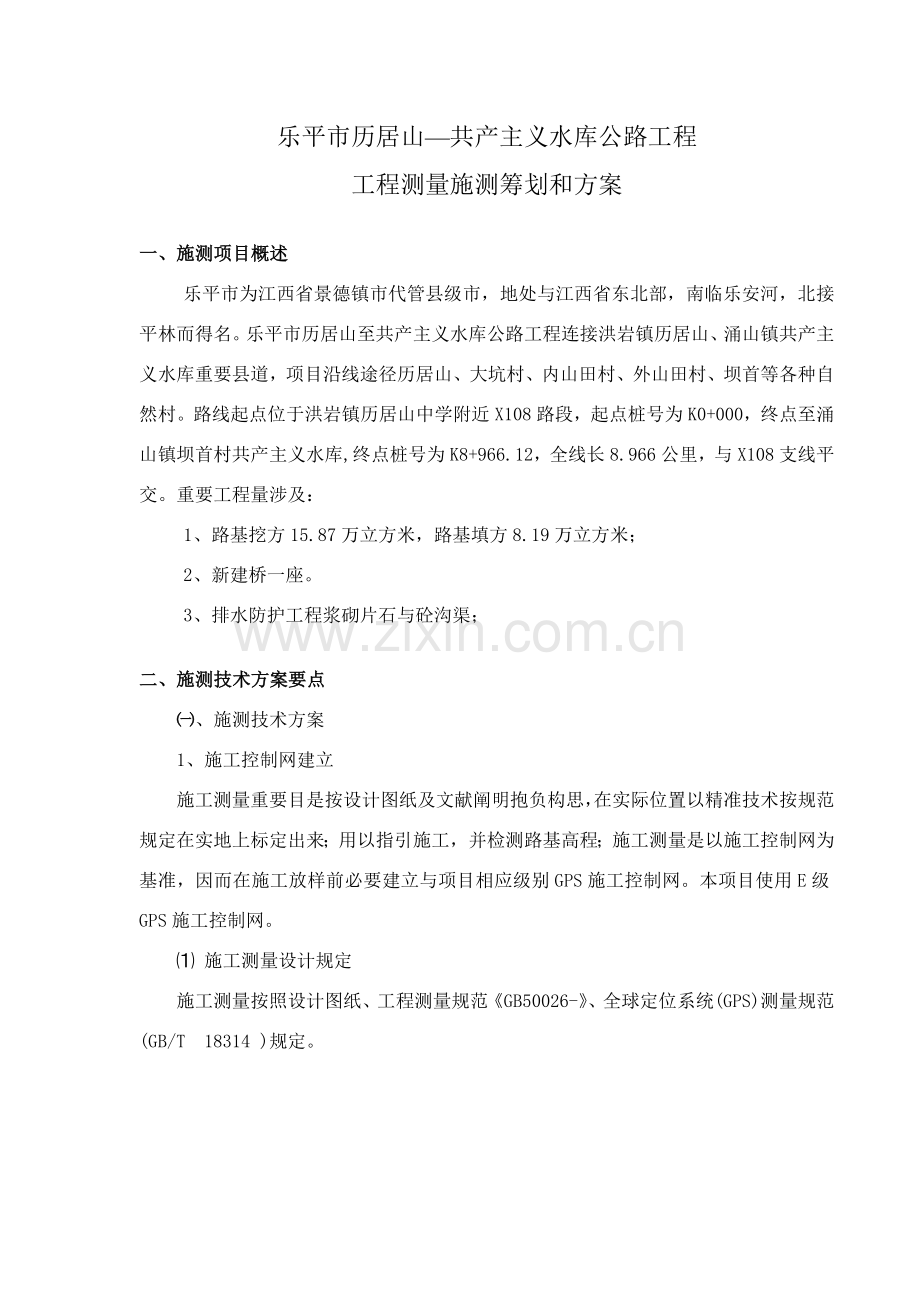

乐平市历居山—共产主义水库公路工程
工程测量施测筹划和方案

一、施测项目概述
乐平市为江西省景德镇市代管县级市，地处与江西省东北部，南临乐安河，北接平林而得名。乐平市历居山至共产主义水库公路工程连接洪岩镇历居山、涌山镇共产主义水库重要县道，项目沿线途径历居山、大坑村、内山田村、外山田村、坝首等各种自然村。路线起点位于洪岩镇历居山中学附近X108路段，起点桩号为K0+000，终点至涌山镇坝首村共产主义水库,终点桩号为K8+966.12，全线长8.966公里，与X108支线平交。重要工程量涉及：
1、路基挖方15.87万立方米，路基填方8.19万立方米；
2、新建桥一座。
3、排水防护工程浆砌片石与砼沟渠；

二、施测技术方案要点
㈠、施测技术方案
1、施工控制网建立
施工测量重要目是按设计图纸及文献阐明抱负构思，在实际位置以精准技术按规范规定在实地上标定出来；用以指引施工，并检测路基高程；施工测量是以施工控制网为基准，因而在施工放样前必要建立与项目相应级别GPS施工控制网。本项目使用E级GPS施工控制网。
⑴ 施工测量设计规定
施工测量按照设计图纸、工程测量规范《GB50026-》、全球定位系统(GPS)测量规范(GB/T 18314 )规定。

⑵ 、设计提供测量控制点： 北京54坐标系统
点名
X
Y
H
备注
G01
3221801.1500
542037.0530
88.589
埋石
G02
3221969.3030
541933.2580
92.943
埋石
G03
3221935.2370
541319.9720
83.935
埋石
G04
3221847.6520
540863.5190
79.707
埋石
G05
3221901.3590
539721.2170
66.567
钢钉
G06
3222105.5280
539588.4460
66.778
埋石
G07
3222288.7710
538611.8110
85.981
埋石
G08
3222253.5690
538702.5790
88.07
埋石
G09
3223030.9040
537948.0850
63.809
埋石
G10
3223154.0230
537431.6750
55.053
埋石
G11
3223848.7830
536527.4530
40.046
钢钉
G12
3223763.3600
536386.7080
40.228
钢钉

⑶ 施工测量重要精度指标

序号
项目
精度指标
阐明
内容
平面位置中误差（mm）
高程中误差（mm）
1
土石料建
筑物
轮廓点放样
±（30～50）
±30
相对于邻近基本控制点
2
土石方开挖
轮廓点放样
±（50～200）
±（50～100）
相对于邻近基本控制点
3
局部地形
测量
地物点
±0.75(图上)

相对于邻近图根点
高程注记点

1/3基本 等高距
相对于邻近高程控制点

⑷、平面控制网布设
依照设计院提供资料：乐平市历居山至共产主义水库公路工程平面布置图，沿线道路平面和高程控制资料。通过现场实地踏勘原有标石、标志现状和现存状况，理解项目自然和地理条件、交通，然后进行了平面控制网技术设计；选取保存较为完好、埋石稳固G01-G12控制网点共12个。在所有埋设工作完毕后，通过一段时间后进行外业观测工作。
依照实地状况并结合施工图纸，本标段首级控制点级别为三等导线。
导线点编号分别为：G01、G02 、G03、G04、G05、G06、G07、G08、G09、G10、G11、G12，为了便于施工测量控制，咱们在新建桥附近加密了3个四等导线点和 3个四等水准点。路基方面依照详细状况加密导线点和水准点或采用后方交会法进行三维坐标控制。
施工控制测量级别是在首级控制网下加密，加密级别精度规定按照图纸及规范规定精密导线点和水准点进行测设。
⑸、控制网外业观测
外业观测仪器使用中海达GPS V30二台、8200X一台，仪器均通过省测绘局检定合格。观测均在大气稳定晴天进行观测，控制网级别为E组，观测时段长度为45分钟，采样间隔10s，截止角15度。
⑹、平差计算
平面网平差采用中海达公司提供GPS平差软件HDS进行基线解算及平差。
⑺、加密控制点
加密导线点选点时应符合下列规定：
①、相邻边长平均不适当超过350米，个别边长不适当短于100米，长边与短边距离比控制在1：3 。
②、点位应选在工程施工不易发生沉降变形区域以外地方。
③、点位应避开工程施工现场
④、应充分运用控制导线点。
⑤、如导线点位置不明显时，必要时设立批示桩。
2、施工测量
在接到施工设计图纸后，对线路平纵设计参数、承台中心设计坐标、跨径、梁长、墩台构造尺寸认真复核，确认无误后方可施工。高程复核从路面顶设计中心标高往下部推算（复核时一定要注意支承垫石和支座厚度）与底标高相吻合。在复核过程中如果发现问题告知监理、业主及设计单位。
本合同段施工测量重要涉及新建桥梁施工测量和路基施工测量，所有部位放样均采用全站仪和GPS坐标法。仪器设立测站均采用已知和自由建站两种办法。
(1)、桥梁施工测量
1.应先进行桥梁线路地面中线测设,中线点横向容许误差应在±10mm之内。
2.依照地面中心点来控制桥墩桩位中心 ,桥墩间距容许误差应在±10mm ,各跨纵向累积容许误差应在±10√n mm(n为跨数)。
详细测设如下：
1）承台、墩柱施工测量
1.1 一方面定位出承台中心及四个角位置。
1.2 承台模板支立完毕后定位出墩柱预埋钢筋位置纵横向轴线，定位误差控制在± 5mm 。
1.3 在承台模板上测量出承台顶标高，以便控制承台顶混凝土浇筑标高。
2）墩柱施工测量
2.1 承台施工完毕后，在承台顶面上放样出墩柱纵横向轴线，定位误差控制在± 5mm 。
2.2 测量出承台顶面标高，计算出承台顶面与墩柱顶高差，及时提供应现场技术员，以便精确计算出墩柱实际高度，更好指引施工。
2.3 墩柱模板垂直度控制采用普通锤球法，垂直度容许偏差为 1 ％。
2.4 墩柱模板支立好后用全站仪复测模板顶纵横向轴线偏差，偏差控制在± 5mm ，复测值超过容许范畴应督促工程队重新调节。
2.5 墩柱顶混凝土浇筑标高控制，采用常规倒悬挂钢尺配合水准仪，测量出模板顶标高，或用全站仪三角高程控制。三角高程控制是本工程重要施工高程测量控制办法（级别高程控制点除外）。
（2）、路基施工测量
道路施工测量重要涉及恢复道路中线、路基边桩测设、竖曲线测设等项工作。
1、恢复道路中线
从路线勘测到开始施工这段时间里，会有某些中桩丢失，因此在施工之前，应依照设计文献进行恢复工作，并对本来中线进行复核，保证路线中线位置精确可靠。
2、路基边桩测设
路基边桩测设就是在地面上将每一种横断面路基边坡线与地面交点用木桩标定出来。边桩位置由两侧边桩至中桩距离来拟定。
3、原地面测量
由于原地面测量是测定中桩两侧垂直于中线地面线，一方面要拟定横断面方向，然后在此方向上测定地面坡度变化点距离和高差。横断面测量宽度，应依照测量宽度，填挖尺寸、边坡大小、地形状况以及关于工程特殊规定而定，普通规定中线两侧各测10～30m。对于重点工程地段，可依照需要加密。对于地面点距离和高差测定，普通只须精准至0.1m。
在进行施工前，通过路基横断图标注与中线支距尺寸进行挖方开口线与填方坡交线三维坐标控制。如果实地高程数据与设计高程数据略有误差，依照实地高程进行略微调节。保证路基几何尺寸精确性。
3、内业成果整顿
（1）、指定专人对测量资料进行收集速理并归档，设立专门测量资料文献柜，并严格资料交接手续，填写交接记录。
（2）、工程量计算时先将外业现场测量资料测量采集数据导入到电脑中，然后采用南方自动成图软件CASS绘制出测量断面图，并计算出工程量。最后将完毕现场测量资料和工程量计算资料及时报送监理工程师和测量中心审核，作为施工阶段结算基本资料。
（3）、收集测量资内容有：
设计提供控制点坐标表、施工控制网成果、原始地形原始断面测量成果、竣工测量成果、复测及观测记录、以及其他对工程有重大意义其他文献（书面+电子）。
（4）、施工施工放样
在工程施工期间，采用全站仪进行平面位置定位，用水准仪进行高程测量，每填筑一层进行一次定位和一次高程测量。
㈡、乐平市历居山至共产主义书库公路工程施工测量引用如下技术规范和原则：
（1）《国家水准测量规范》（国家测绘局编制，1974-06）
（2）《国家三角测量及精密导线测量规范》（国家测绘局编制，1974-06）
（4）《全球定位系统GPS测量规范》（GB /T18314-）
（5）《国家三、四等水准测量规范》（GB 12897-91）
（6）《工程测量规范》（GB 50026-）
（7）设计施工图纸及有关技术文献对测量特殊性规定。

三、观测仪器、设备配备
测量工作不同于普通其他工作，它规定控制测量及施工放样精度高，整体横向贯通中误差控制在 £ ± 25 mm，纵向贯通中误差控制在L/10000，我单位对测量工作非常注重，派遣经验丰富测量工程师负责测量工作，并配备进口高精度测量仪器，以满足工程施工测量精度规定。
仪器设备如下表
设备名称
产地及型号
数量
全站仪
拓普康GTS-102N
1
GPS
华星RTK
2
水准仪
苏一光DZS2
2
水准仪
索佳
1

四、测量专业人员配备
配备测量队1个，成员4人。由队长喻跃平、测量员徐昌林、郑凯、郑国财构成。

五、施测进度筹划
2月26日，乐平市历居山至共产主义书库公路工程施工项目部成立。2月27日业主单位移送控制点。施测筹划安排如下：
2月27日~3月4日完毕业主单位移送控制点复核验算工作。
3月5日~10日完毕平面和工程控制网布设。
3月11日~26日完毕施工范畴内征地范畴测量。
3月27日~4月19日完毕原始地形测量并将计算成果上报。
4月20日开始进行施工放样工作。

六、测点保护办法
对于施工范畴外布设控制网测量控制点采用50cm长木桩打钉子外敷水泥进行保护。对于施工范畴内测量控制点，施工中尽量不破坏。对于征地拆迁范畴边线插彩旗桩做到有专人进行巡逻保护。

七、注意事项
1、严格按规程办事，遇到超限时要认真检查，不合规范规定及时返工。
2、测量组人员团结配合，保持测量人员相对稳定。
3、制定仪器维修和保养制度及周检筹划，加强仪器维修和保养工作，保持其良好状态，准时送检。
4、专人负责对桩点保护，注意防止桩点沉降、偏移并定期复核，有偏差时及时调节。
5、观测和计算成果必要做到记录真实，注记明确，计算清晰，格式统一，装订成册和长期保管。
6、一切原始观测记录和记事项目必要在现场记录清晰，不得涂改，不得凭记忆补记，手簿必要填明页次，注明观测人、记录人、计算人、复核人、观测日期、起始时间、气象条件、使用仪器和觇标类型，并详细记录观测时特殊状况。因超限划去观测记录应注明因素。未经复核和检算资料禁止使用。

八、测量质量保证办法
1、执行现行关于测量技术规范，保证各项测量成果精度和可靠性。
2、定期组织测量人员对控制点联测，保证控制点精确性。
3、认真审核用于测量图纸资料，复测后方可使用，抄录数据资料，必要仔细核对，且须经第二人核对。
4、各种测量原始记录，必要在现场同步完毕，禁止事后补记补绘，原始资料不容许涂改，不合格时，应当补测或重测。
5、测量外业作业必要采用多测回观测，并形成合格检核条件；内业工作，坚持两组独立平行计算和互相校核。
6、重要定位和放样，必要采用不同测量办法或测量环境下进行。
7、运用已知点（涉及控制点、方向点、高程点）必要坚持先检测后用原则，即已知点检测无误或合格时才干运用。

九、制度及职责
（一）测量制度
1、外业测量必要要做好现场记录，现场记录必要通过该段施工技术负责人签字承认；测量完毕必要同该段施工技术负责人进行详细施工桩位交底。
2、施工人员如发现或怀疑桩位移动，不得自行解决，需立即告知测量工程师复核。
3、测量内业资料必要当天整顿，做好测量笔记和测量日记。
4、定期复核导线点和水准点。
5、桥涵重要部位要执行换手复核制度。
（二）测量资料换手复核制度
1、外业测量必要换手施测，测量资料由专业人员换手复核计算。
2、复核后资料经技术负责人审核后，报监理工程师批准。
3、现场技术人员有保护测量桩位职责，如施工中不慎移动或碰撞测量控制点，应及时报告测量人员复核。
4、使用导线控制网及水准控制网要定期复核。对各施工控制点、控制指标进行复核，如：逐桩坐标、路基断面尺寸、构造物构造尺寸、高程等。
（三）仪器设备检定制度
1、各种计量仪器如全站仪、水平仪等都因按着计量法规定定期检定。
2、仪器设备使用人发现仪器设备有异常状况时，应及时报告有关人员进行重新检定。
（四）测量组工作职责
1、依照施工组织设计和施工进度安排，编制项目施工测量筹划。
2、做好控制测量工作，熟悉各重要控制标志，并保护好测量标志。
3、做好施工准备过程施工测量放样工作，对核心部位放样实行一种办法测量且各种办法复核测量程序，填写各类测量原始记录并及时整顿、传递、归档。
4、按照工程技术部安排及各施工队班组规定，及时精确提供测量根据。
5、配合工程技术部、质检部做好业主、监理、公司质量、计量检查工作。
6、制定测量仪器专人保管、定期保养制度，及时校验及自校，建立仪器设备台帐。
（五）测量员职责
1、按照项目施工测量筹划，完毕所管辖测量任务。
2、熟悉各重要控制标志位置，保护好测量标志。
3、做好健全测量记录，不得涂改、保证数据精确、无误。
4、经常对测量标志进行检查复核，保证测量标志位置对的。
5、对的使用测量仪器，禁止无关人员和不理解仪器性能人员运用仪器。
6、负责保护好测量仪器，定期进行检查，做好仪器防腐、防晒、防雨、防尘工作，保证仪器处在良好状态。不得使用缺损仪器进行测量。并及时做好校验和自核。
