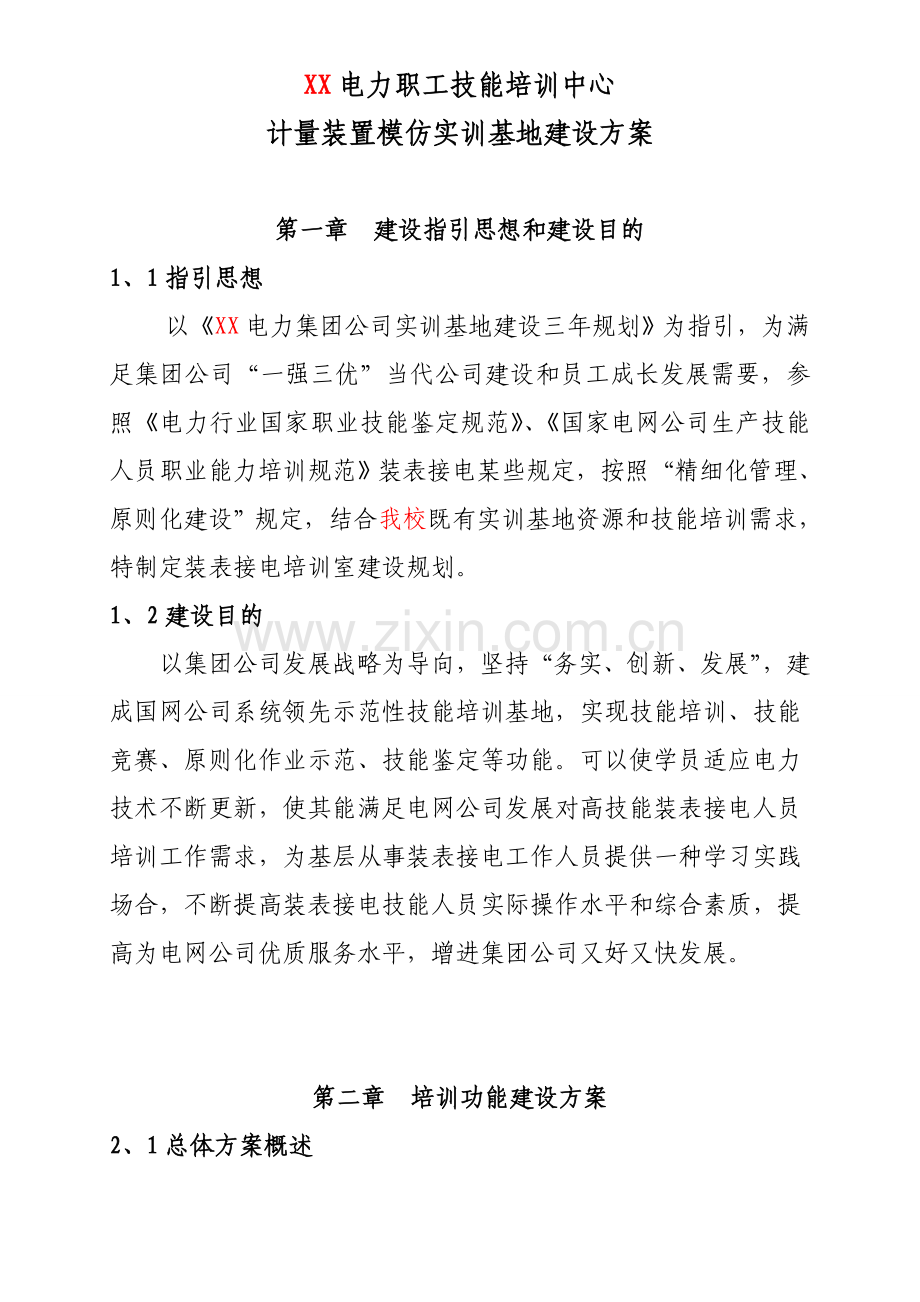

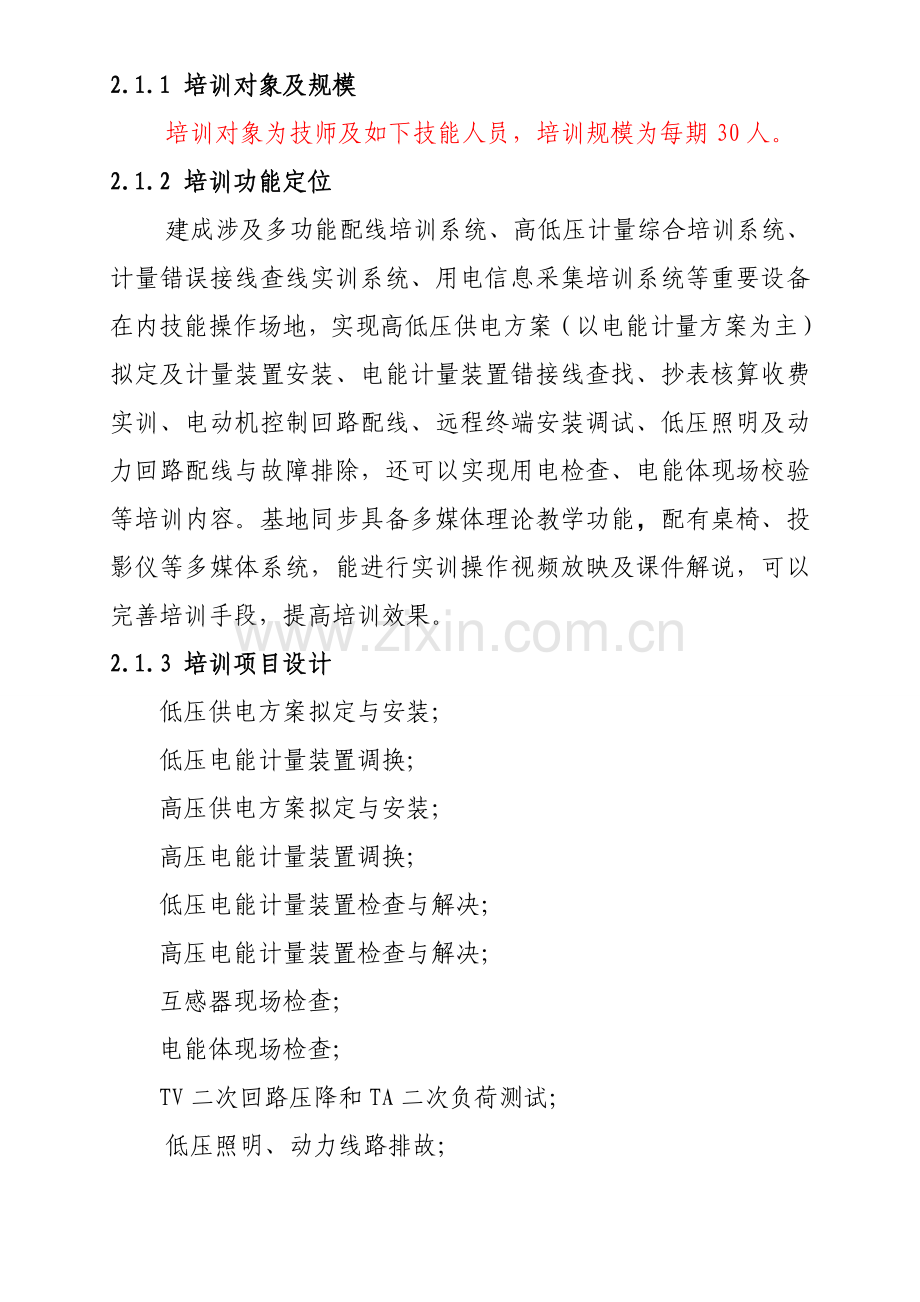

XX电力职工技能培训中心计量装置模仿实训基地建设方案第一章建设指引思想和建设目的 1、1指引思想以《XX电力集团公司实训基地建设三年规划》为指引，为满足集团公司“一强三优”当代公司建设和员工成长发展需要，参照《电力行业国家职业技能鉴定规范》、《国家电网公司生产技能人员职业能力培训规范》装表接电某些规定，按照“精细化管理、原则化建设”规定，结合我校既有实训基地资源和技能培训需求，特制定装表接电培训室建设规划。 1、2建设目的以集团公司发展战略为导向，坚持“务实、创新、发展”，建成国网公司系统领先示范性技能培训基地，实现技能培训、技能竞赛、原则化作业示范、技能鉴定等功能。可以使学员适应电力技术不断更新，使其能满足电网公司发展对高技能装表接电人员培训工作需求，为基层从事装表接电工作人员提供一种学习实践场合，不断提高装表接电技能人员实际操作水平和综合素质，提高为电网公司优质服务水平，增进集团公司又好又快发展。第二章培训功能建设方案 2、1总体方案概述 2.1.1 培训对象及规模培训对象为技师及如下技能人员，培训规模为每期30人。 2.1.2 培训功能定位建成涉及多功能配线培训系统、高低压计量综合培训系统、计量错误接线查线实训系统、用电信息采集培训系统等重要设备在内技能操作场地，实现高低压供电方案（以电能计量方案为主）拟定及计量装置安装、电能计量装置错接线查找、抄表核算收费实训、电动机控制回路配线、远程终端安装调试、低压照明及动力回路配线与故障排除，还可以实现用电检查、电能体现场校验等培训内容。基地同步具备多媒体理论教学功能，配有桌椅、投影仪等多媒体系统，能进行实训操作视频放映及课件解说，可以完善培训手段，提高培训效果。 2.1.3 培训项目设计低压供电方案拟定与安装；低压电能计量装置调换；高压供电方案拟定与安装；高压电能计量装置调换；低压电能计量装置检查与解决；高压电能计量装置检查与解决；互感器现场检查；电能体现场检查； TV二次回路压降和TA二次负荷测试；低压照明、动力线路排故；电费抄表；电费核算；电费回收; 远程终端安装调试。 2.1.4 方案阐明装表接电实训基地涉及多媒体理论教学区和技能操作培训区，总面积150平方米，培训工位 12个。多媒体理论教学区：该区域放置了多排培训桌椅、音响、投影仪、多媒体控制系统，整个区域可以同步容纳30人以上进行理论教学培训，面积50平方米。在理论教学区，通过实训操作视频以及教学视频放映、幻灯片课件解说等形式，提高教学效果。技能操作培训区：参照《电力行业国家职业技能鉴定规范》、《国家电网公司生产技能人员职业能力培训规范》装表接电某些实训规定设立主控系统区、高低压装表接电练习区、电能表错误接线训练区、低压配电综合实训区、抄表、核算、收费实训区。可实现高压三相四线、三相三线、低压三相四线、单相电能计量装置安装接线；高、低压计量装置错接线检查；电能计量装置现场校验；电动机控制回路及低压照明配线与故障排除、抄表、核算、收费实训等技能操作培训功能。面积100平方米，培训工位12个。 2.1.5 项目概算按照XX电力集团公司实训基地三年规划，装表接电实训基地静态投资XX万元。现方案设计投资XX万元。重要因素在于： 1、为更接近现阶段培训实际和将来一段时间培训发展，体现为集团公司提供更优质服务功能，丰富了培训内容，增长了实训设备与培训工位，由原XX人培训规模提高到30人。 2、为更好完毕装表接电综合培训功能，实训室面积增长了XX平方米，从而增长了实际装修费用。 3、为体现XX电力装表接电技能培训基地特色，增长了智能化、一体化、集约化设计和控制软件研究开发，从而增长了软、硬件费用。 2.2 详细方案阐述 2.2.1培训项目设计分解依照职业技能鉴定规范《装表接电》中装表接电工技能规定，以及《国家电网公司生产技能人员职业培训规范》装表接电某些规定拟设计下列培训项目：种类序号项目名称培训模块模块内容与培训目的设施、设备和工器具、材料基本技能 1 工作票对的填写与使用第一种工作票填写本模块简介填写规定、签发、开工和收工允许、工作班签名、工作终结、备注、盖章、填写注意事项、格式等内容。通过知识解说和案例分析，掌握第一种工作票填写内容笔、工作票用纸、多媒体教学设备，印章（已执行、作废等）、印泥第二种工作票填写本模块简介填写规定、签发、开工和收工允许、工作班签名、工作终结、备注、盖章、填写注意事项、格式等内容。通过知识解说和案例分析，掌握第二种工作票填写内容 2 登高工具使用与维护登高工具使用本模块简介登高工具和安全工具用法及注意事项；通过操作技能训练，纯熟掌握和规范使用与本岗位关于登高工具与安全工具登高工具和安全工具（梯子、安全帽、安全带等）登高工具维护本模块简介妥善保管和维护本岗位关于登高工具、安全工具；通过对工具保管和维护形象化简介，纯熟掌握妥善保管和维护本岗位关于登高工具、安全工具 3 仪器仪表使用与维护仪器使用与维护本模块简介惯用测试仪器技术指标、用途及使用注意事项；通过操作工艺流程简介，掌握惯用测试仪器用法万用表、钳形表、绝缘电阻表、接地电阻测量仪、相序表、相位伏安表等惯用电工仪表惯用电工仪表使用与维护本模块简介惯用电工仪表构造和基本工作原理、重要技术指标、用途及使用注意事项；通过操作工作流程简介，掌握惯用电工仪表用法专业技能 1 低压供电方案拟定与安装计量方案选取本模块简介低压计量柜计量箱拟定规则，通过实训，使学员掌握计量柜计量箱规则、符合原则，培训电能计量装置拟定原则低压电能计量装置；低压计量柜（盘），伏安相位表、相序表、万用表、钳形电流表、秒表；惯用电工工具（电笔、钳子、螺丝刀、封印钳等）；绝缘垫、绝缘鞋、绝缘手套；电线、电缆、绝缘胶布、尼龙扎带、号码筒、号码管、封印互感器变比选取本模块简介低压计量柜计量箱互感器类型选取，互感器变比选取，即互感器配比实训电能表选取本模块简介依照顾客负荷状况拟定电能表参数，以及与互感器参数配比。导线选取本模块简介低压计量装置导线选取；通过操作培训，掌握在现场对的选用导线直径和质量办法安装工艺本模块简介安装工艺普通概念、安装程序及注意事项；通过安装操作环节及工艺规定培训，掌握安装工艺操作程序、工艺规定及质量原则单相电能表安装本模块简介单相电能表概念、安装程序及注意事项；通过安装操作环节及工艺规定培训，掌握单相电能表安装操作程序、工艺规定及质量原则三相四线电能计量装置安装本模块简介三相四线电能计量装置普通概念、安装程序及注意事项；通过安装操作环节及工艺规定培训，掌握三相四线电能计量装置安装操作程序、工艺规定及质量原则送电后检查本模块简介了低压电能装置送电后检查项目、条件、办法；通过对检查工作环节培训，掌握低压电能装置安装送电后检查、实验及验收规范 2 低压电能计量装置更换更换先后运营参数检查本模块简介低压电能计量装置调换先后运营参数检查、分析和纠正安装工作中也许浮现错误接线；通过操作技能训练，掌握低压电能计量装置调换先后运营参数检查办法低压电能计量装置；低压计量柜（盘），伏安相位表、相序表、万用表、钳形电流表、秒表；惯用电工工具（电笔、钳子、螺丝刀、封印钳等）；绝缘垫、绝缘鞋、绝缘手套；电线、电缆、绝缘胶布、尼龙扎带、号码筒、号码管低压电能计量装置带电更换本模块简介低压电能计量装置调换前准备工作、安全和技术办法、操作项目、工作程序及有关注意事项，通过操作工艺流程培训，纯熟掌握低压电能计量装置带电调换操作环节、办法 3 高压供电方案拟定与安装高压计量方案拟定本模块简介高压一次主接线图构成特点，通过显示屏解说单母线、单母线分段、双母线等接线方式使用环境，常用设计规则，依照主线电压、接地方式、选取采用三相三线计量装置或者是三相四线计量装置高压电能计量装置；高压计量柜（盘），伏安相位表、相序表、万用表、钳形电流表、秒表；惯用电工工具（电笔、钳子、螺丝刀、封印钳等）；绝缘垫、绝缘鞋、绝缘手套；电线、电缆、绝缘胶布、尼龙扎带、号码筒、号码管互感器选取本模块简介如何依照计量方案、顾客负荷拟定采用何种形式电压、电流互感器。培训学员对互感器配比掌握。培训学员互感器安装注意事项，母排连接工艺电能表选取本模块简介电能表选取规定，依照计量方案拟定电能表种类，依照顾客性质拟定电能表级别。高压电能计量装置安装装置安装程序及注意事项；通过安装操作环节及工艺培训，掌握高压电能计量装置安装操作程序、工艺规定及质量原则送电后验收本模块简介高压电能计量装置构造及原理、验收项目、实验办法、工作程序及注意事项。通过验收工作流程培训，纯熟掌握验收前准备工作及有关安全和技术办法、装置验收项目及其操作环节、办法和规定 4 高压电能计量装置更换更换先后运营参数检查本模块简介高压电能计量装置换先后运营参数核查工作程序及有关安全注意事项；通过培训能及时发现、纠正安装工作中也许浮现错误接线；纯熟掌握核查各种设备调试工艺原则和质量规定高压电能计量装置；高压计量柜（盘），伏安相位表、相序表、万用表、钳形电流表、秒表；惯用电工工具（电笔、钳子、螺丝刀、封印钳等）；绝缘垫、绝缘鞋、绝缘手套；电线、电缆、绝缘胶布、尼龙扎带、号码筒、号码管高压电能计量装置带电更换本模块简介高压电能计量装置调换前准备工作、安全和技术办法、操作项目、工作程序及有关注意事项；通过操作工艺流程培训，纯熟掌握高压电能计量装置带电调换操作环节、办法和规定 5 低压电能计量装置检查与解决低压直接接入式计量装置检查、分析和故障解决本模块简介低压直接接入式计量装置常用故障操作程序、检查内容、分析办法等。通过因素分析及案例现场培训，掌握常用低压计量装置错误接线等异常现象分析、判断办法，并进行故障解决电能表智能接线仿真系统；低压电能计量装置；低压计量柜（盘），伏安相位表、相序表、万用表、钳形电流表、秒表；惯用电工工具（电笔、钳子、螺丝刀、封印钳等）；绝缘垫、绝缘鞋、绝缘手套；电线、电缆、绝缘胶布、尼龙扎带、号码筒、号码管经互感器三相四线计量装置检查、分析和故障解决本模块简介经互感器三相四线计量装置常用故障操作程序、检查内容、分析办法等。通过因素分析及案例现场培训，掌握常用低压计量装置错误接线等异常现象分析、判断办法，并进行故障解决 6 高压电能计量装置检查与解决三相三线电能表简朴错误接线检查、分析和故障解决本模块包括三相三线高压电能计量装置断相、相序正反、电流相序正反、电压正相序等简朴组合错误接线检查和解决现场操作程序、检查内容、分析办法等。通过因素分析及案例现场培训，掌握这些高压计量装置错误接线分析、判断办法，并进行故障解决。电能表智能接线仿真系统；高压电能计量装置；高压计量柜（盘），伏安相位表、相序表、万用表、钳形电流表、秒表；惯用电工工具（电笔、钳子、螺丝刀、封印钳等）；绝缘垫、绝缘鞋、绝缘手套；电线、电缆、绝缘胶布、尼龙扎带、号码筒、号码管三相四线电能表简朴错误接线检查、分析和故障解决本模块包括三相四线高压电能计量装置断相、相序正反、电流相序正反、电压正相序等简朴组合错误接线检查和解决现场操作程序、检查内容、分析办法等。通过因素分析及案例现场培训，使学员掌握这些高压计量装置错误接线分析、判断办法，并进行故障解决三相三线电能表复杂错误接线检查、分析和故障解决本模块包括三相三线高压电能计量装置断相、相序正反、电流相序正反、电压相序正反、反极性等组合复杂错误接线检查和解决现场操作程序、检查内容、分析办法等。通过因素分析及案例现场培训，使学员掌握这些高压计量装置错误接线分析、判断办法，并进行故障解决三相四线电能表复杂错误接线检查、分析和故障解决本模块包括三相四线高压电能计量装置断相、相序正反、电流相序正反、电压相序正反、反极性等组合复杂错误接线检查和解决现场操作程序、检查内容、分析办法等。通过因素分析及案例现场培训，使学员掌握这些高压计量装置错误接线分析、判断办法，并进行故障解决 7 互感器现场检查互感器极性判断本模块包括了互感器极性判断操作程序及注意事项、三相电压互感器组别实验办法及注意事项；通过操作培训，使学员掌握互感器加、减极性判断办法互感器现场校验仪；电压、电流互感器；高、低压计量装置；万用表；惯用电工工具互感器变比测量本模块包括了互感器变比检查内容、互感器变比现场测试办法；通过操作培训，使学员掌握互感器变比检查办法 8 电能体现场检查识读电子式多功能电能表本模块包括了电子式多功能电能表各种显示信息内容；通过培训使学员掌握电子式多功能电能表各种参数识读各种智能电能表；电能体现场校验仪；秒表；万用表；钳形电流表电子式多功能电能表功能检查本模块包括电子式多功能电能表外观检查项目及规定、电子式多功能电能表基本功能检查项目及规定；通过操作过程培训，使学员掌握电子式多功能电能表外观检查和基本功能检查办法。电能体现场检查本模块包括电子式多功能电能体现场检查项目、实际运营中电能表误差测试工作程序及注意事项；通过操作过程培训，使学员掌握实际负荷下电能表误差测试办法 9 TV二次回路压降和TA二次负荷测试 TV二次回路压降测试本模块包括电压互感器二次回路压降测试程序及如超差提出解决方案注意事项；通过操作程序培训，使学员掌握电压互感器二次回路压降测试办法现场校验仪（多功能,电能表、二次压降、二次负荷））；电压、电流互感器；高、低压计量装置；万用表；惯用电工工具 TA二次负荷测试本模块包括电流互感器二次负荷测试程序及注意事项；通过操作程序培训，使学员掌握电压互感器二次负荷测试办法 10 低压照明、动力线路排故低压照明线路排故本模块包括低压照明线路安装办法、工艺流程及故障排除操作环节；通过操作培训，使学员掌握低压照明线路故障排除办法与技巧低压配电综合实训装置；导线；万用表、惯用电工工具（电笔、钳子、螺丝刀等）；电缆、绝缘胶布、尼龙扎带、号码筒、号码管低压动力线路排故本模块包括低压动力线路（重要是电动机控制回路）安装办法、工艺流程及故障排除操作环节；通过操作培训，使学员掌握低压动力线路故障排除办法与技巧 11 电费抄表抄表段管理本模块包括抄表段维护、新户分派抄表段、调节抄表段、抄表顺序调节、抄表派工。通过对抄表段管理工作内容、规定和办法简介，掌握抄表段划分和调节、掌握抄表顺序编排和调节抄核收实训装置；抄表器；单相表；三相表；仿真电能表抄表机管理本模块包括抄表机发放、返还及故障维护。通过对抄表机管理工作环节简介，掌握抄表机管理内容和办法现场抄表本模块包括现场抄表详细规定、抄表信息核对、计量装置运营状态检查、抄表机抄表、手工抄表。通过对现场抄表内容、规定和办法简介，掌握抄表机功能与用法、能在抄表过程中进行计量装置运营状态检查、能进行抄表信息核对与现场抄表自动化抄表本模块包括本地自动抄表技术、远程自动抄表技术、电力负荷管理技术。通过对上述内容原理简介和电能信息数据采集示例，理解自动化抄表系统抄表原理和作用、能使用自动化抄表系统进行数据采集抄表异常解决本模块包括抄表异常分类、抄表异常解决流程。通过对本模块简介，达到掌握抄表异常信息分析办法并能按业务流程解决 12 电费核算执行单一制电价客户电费计算本模块包括执行单一制电价客户电费构成及计算办法。通过电费构成分析及客户电费计算示例，掌握单一制电价客户电费构成分析及计算过程电费核算系统软件；计算机；有关表格执行两部制电价客户电费计算本模块包括执行两部制电价客户电费构成及计算办法。通过电费构成分析及客户电费计算示例，掌握两部制电价客户电费构成分析及计算过程线路电能损耗理论计算本模块包括线路电能损耗理论计算。通过计算办法和示例简介，达到掌握惯用线路电能损耗理论计算办法目变压器电能损耗理论计算本模块包括变压器电能损耗理论计算。通过计算办法和示例简介，达到熟悉变压器有功、无功电能损耗理论计算目 13 电费回收收费业务解决本模块包括电费、业务费收取、退费及调账。通过对相应业务简介及示例，达到纯熟掌握收费业务解决目电费回收系统软件；计算机；有关表格普通客户催缴电费、欠费停限电告知书内容和规定普通客户催缴电费、欠费停限电告知书内容和规定。通过样例简介，熟悉催缴电费、欠费停限电告知书内容，掌握填写规定和发送程序。复杂电费回收防范和结算方式本模块包括复杂电费回收防范和结算方式。通过有关内容简介及示例，掌握各种特殊方式下电费回收业务流程及工作内容重要客户和高危公司催费、欠费停限电告知书内容和规定本模块包括重要客户和高危公司催费、欠费停限电告知书内容和规定。通过样例简介，熟悉催费、欠费停限电告知书内容，掌握填写规定和发送程序。 14 终端安装调试终端安装与主站通讯调试本模块简介各类通讯方式原理与应用，包括终端设备安装及终端与主站通讯调试远程终端，水晶头，压线钳，万用表、惯用电工工具；通讯电缆 2.2.2实训室平面布置设计实训基地分为多媒体理论教学区和技能操作培训区，两个区域采用玻璃幕墙隔离，玻璃幕墙左边设计过道，并且安装玻璃门，以便进出技能操作实训室。采用通透式设计格局，整个实训室设备外型统一、外观颜色一致，各个功能区既相对独立，又互相依托，兼顾实用、合理、美观、大方、舒服、便捷、节约特点。 2.2.2.1多媒体理论教学区平面布置设计多媒体理论教学区面积50平方米，设计放置了3排培训椅、前面放置写字桌，多媒体区域包括音响、投影仪、多媒体控制系统，智能电子讲台等设施。整个区域可以同步容纳30人以上进行系统理论教学培训。多媒体理论教学区通过玻璃幕墙与技能操作实训区隔离。玻璃幕墙底部设计高度为90cm水泥墙支撑台，看起来具备安全感，又与实训室形成了相对明显界限。玻璃幕墙左边设计过道，并且安装玻璃门，以便进出技能操作实训室。玻璃幕墙隔离墙设计，既保证了理论教学区教学时教学环境，又能充分体现整个实训室设计整体性效果。多媒体理论教学区平面图（参照图） 2.2.2.2装表接电实训教学区平面布置设计装表接电技能操作培训区总面积100平方米，培训工位 12个。设计主控系统区、高低压装表接电练习区、高低压计量综合实训区、电能表错误接线训练区、用电信息采集培训、低压配电综合实训区、抄核收实训区。其中多功能配线培训练习区设计工位1个，电能表错误接线训练区设计工位3个，高低压计量综合综合实训区设计工位4个，抄核收实训区设计工位4个。 1）主控系统区：集控制台与用电信息采集平台于一体，位于装表接电技能操作培训区中间，面积大概30平方米。有液晶显示屏、主控系统台、储物柜、电脑，音响、打印机等构成。中间设计两个多功能智能控制台，采用新月弧形设计，这样可以以便教师操控多台电脑，抽出式键盘可以起到较好防尘作用。依照空间布局每个控制台可以安装4台电脑，其中一台电脑用来控制侧面液晶显示屏，通过摄像头采集相应工位操作视频，并且考核时实时保存操作视频，利于回放拟定。别的三台设备用来控制相应区域实训设备；侧面显示屏下部设计为储藏柜，内部可以放置装表接电工具、仪器仪表，设备资料等物品。中间显示屏采用倾斜30°吊装方式，显示屏尺寸为1.6米×1.2米，用来演示操作视频，以及高压一次主接线图。安装智能控制软件完毕对设备整体联动控制。通过局域网组建，可以实时调用任一工位工作状态显示在大屏幕上。主控系统区平面布置图 2）高低压计量综合培训练习区：使用设备为新型多功能安装配线实训装置、低压计量培训装置、10（35）kV二次计量实训装置、110（220）kV二次计量实训装置。多功能安装配线实训装置柜型可以依照需要设计为外挂方式模块化网板，从而实现三面操作方式。该区域侧重于装表接电工艺、计量装置选取配备、互感器安装、技能纯熟限度练习，也可以进行电力拖动元件安装、训练，以及剩余电流保护器安装、测试。此外，新设备安装、测试及实验也可在此区进行。该区重要注重工艺规定，严格接线规则。低压计量区设计了2个工位，使用设备为低压计量培训装置，可以完毕低压计量环节计量箱、计量柜元件安装、接线实训，增长学员接线工艺考核练习。采用虚拟电源，保证学员训练安全。每个工位侧面张贴带电换表操作规范，可以对学员详细解说带电换表操作规范，实际演习操作环节。 110（220）kV二次计量实训区该区域重要是模仿高压中性点接地供电系统中采用三相四线计量方式，设计2个工位；10（35）kV二次计量实训区重要是模仿高压中性点不接地供电系统中采用三相三线计量方式，设计2个工位。模仿现场母排方式，采用实际互感器外形，达到理论联系实际培训效果。可以使用互感器测试仪完毕互感器二次压降、二次负荷测试培训。装表接电练习区平面布局图（参照图） 3）电能表错误接线查处训练区：该区域设计3个工位，使用设备电能表智能接线仿真系统，培训学员相位伏安表、用电检查仪等辅助设备用法，通过对三相三线、三相四线错误接线方式模仿，让学员使用相位伏安表、用电检查仪等仪表完毕对电参量测量，培训学员现场分析及退补电量计算能力。 4）低压配电综合实训区：该区域共设计1个工位，使用设备为低压配电综合实训装置，每个工位都单独模仿了一种变压器台区供电系统，涵盖了低压配电线路整个过程，包括了三相动力回路星型三角型控制回路、正反转控制回路、断路器控制回路、三相计量回路、无功补偿控制回路、居民顾客照明电路、单相计量某些等。元件采用实际安装方式，操作过程符合安规培训规定。 5）抄表核算收费训练区：该区域设计1个工位，使用设备抄核收实训装置，培训学员各种抄表机、相位伏安表等辅助设备用法，通过对三相三线、三相四线简朴错误接线方式模仿，让学员使用相位伏安表、等仪表完毕对电参量测量，培训学员现场电能表异常判断能力。学会使用抄表机完毕计量装置抄表核算收费工作流程。通过建立模仿顾客用电信息采集平台（模仿SG186营销系统），可以实现营销系统运营管理，实现各模仿计量点顾客用电数据集抄、用电稽查、负荷分析、运营管理、需求侧分析和管理，使学员可以在模仿系统上进行练习与考核，使学员重点掌握装表接电、抄核收等工作作业流程，同步达到理解熟悉营销系统管理多方面工作目。电力学校装表接电实训室平面布置图实训室电缆沟走向及墙面示意图 2.2.3项目设备配备方案序号设备名称型号单价(万元) 数量总价（万元）生产厂家备注装表接电实训室重要设备序号设备项目名称型号单价(万元) 数量总金额(万元) 生产厂家备注设备某些 1 多功能配线培训系统 PEC 3 1台珠海市科荟电器有限公司可供电脑智能控制 3 低压计量培训装置 PEC 9.5 1台珠海市科荟电器有限公司可供电脑智能控制 4 高压计量培训装置 PEC 10 1台珠海市科荟电器有限公司可供电脑智能控制 6 计量错误接线查线实训系统 PEC 12 1台珠海市科荟电器有限公司可供电脑智能控制 8 用电信息采集系统 PEC 98 1套珠海市科荟电器有限公司含主控台附件 9 单相现场校验仪 PEC－HA 0.5 2台珠海市科荟电器有限公司 0.1级 10 三相现场校验仪 PEC－H3A 2.5 2台珠海市科荟电器有限公司 0.1级 11 单相智能表 0.015 5块 12 三相四线智能表 0.098 5块 13 三相三线智能表 0.098 5块 14 负控终端 0.4 5块 15 二次压降及负荷测试仪 PEC 6 1台 16 智能型互感器校验仪 PEC 6 1台 17 互感器负荷箱 PEC 0.7 1台 18 二次负荷在线测试仪 PEC 2.5 1台 19 失压计时仪 1 1台 20 数字双钳相位伏安表 PEC－VA 0.5 10台 21 万用表 PEC 0.1 10只 22 绝缘手套 0.005 20双 23 接地线 0.8 2套 24 试电笔 0.005 5只 25 禁止合闸警示牌 0.01 5个 26 打印机 0.5 2台 28 计算机 0.5 5台 27 现场编程器 0.6 5台 28 中央控制装置 PC3800w 0.2 2台 29 LED显示屏 1.8 2块 30 无线通讯模块 0.12 5套配合抄核收通讯 31 运送车 0.1 5台 32 组合工具 0.02 10套 33 摄像采集装置 0.03 10个 34 视频采集卡 0.05 4个 35 折叠桌椅 0.1 8套每套坐四人 36 数码采集器 0.5 2台 37 网络互换机 24口 0.3 2台 38 训练用线 2.5m2 0.02 15盘 39 训练用线 4m2 0.03 15盘 40 凯普丽标标号机 PR-T101 0.3 2台 41 梅花标号管 Φ2.5，Φ4 0.015 10盘 42 标签打印机 PT-18R（9mm） 0.15 2台 43 服务器 3 1台 44 专变采集终端 0.6 2台 45 集中抄表终端（涉及集中器、采集器） 0.7 2台多媒体教室设备 46 投影仪/银幕 1 1套培训教学设备 47 扫描仪 0.6 1台 48 实物投影仪 0.4 1台 49 智能电子讲台（含椅子） 0.4 1台 50 培训椅 0.06 03 51 音响系统 3 2套培训使用 52 交互式智能电子白板 100英寸 3 1台培训使用 53 消防器材 0.05 6套 54 移动存储器 0.02 5个装修 55 实训室装修 0.10 150m2 含装修材料，人工费总计第三章装表接电实训基地装修方案 3.1 装表接电实训基地装修规定 3.1．1装修公司应具备条件 1、有正规资质审核证明（必要由建委评估），装修公司最起码应具备三级施工和乙级设计资格。 2、有正规工商执照。 3、有较为固定场合。 4、有工商局指定合同文本。 5、有完毕电力类实验室装修能力。 6、装修公司拟定采用学校招投标方式。 3.1.2室内装修总体规定一、总体原则 1、室内装修应选取用易清洁、不起尘难燃材料，墙壁和顶棚表面应平整，减少积尘面，要有保温、隔声、吸声效果。地面材料应平整、耐磨、易除尘，并按需要采用防静电办法。 2、室内色彩宜淡雅柔和，有清新宁静效果，不适当用大面积强烈色彩。视觉作业处家具和房间内宜用无光泽或亚光表面。二、温度、湿度规定为了满足对温度和湿度规定，实训室应安装空调、加湿器，这些设备正常运营后应保证明训室温度、湿度以及气流满足如下原则： 1、装表接电实训室温度装表接电实训室温度为20±1℃，温度变化率应不大于3℃/时，送风口温差不不不大于10℃，均匀温度与工作区温度差应不超过容许温度波动值。 2、装表接电实训室湿度恒温室湿度最宜值为40%—65%，最大不超过85%，室内不结露。 3、气流室内空调送风口出口风速不适当不不大于3米/秒，回风口吸风速度不适当不不大于1.5米/秒，室内气流应均匀分布，气流到达工作区流动速度不不不大于0.25米/秒，人体无感受气流作用。三、其她规定 1、尘埃室内空气需净化，含尘量≤10000粒/升（灰尘粒度≤0.5μ），最低规定24小时内用手摸仪器仪表表面不得有灰尘感觉。 2、室内工作区离地面0.8米处，照度应不不大于600勒克斯。 3、噪声空调系统开机时，离噪声源2米处噪声不应不不大于45分贝。 4、外磁场室内应无与实验无关设备产生外磁场，室内磁场强度不不不大于0.025mT。 3.2室内装修详细规定对于每一种材料质量安装规定及验收原则，为保证工程质量，各种材料在使用前都应提供《质量检查证》及《产品合格证》。按照《山东省建筑装饰验收规范》原则，携关于仪器进行验收。一、墙壁及踢脚板墙壁刷白乳胶漆，安装木墙裙封暖气片。二、地面：装表接电实训室楼层载重能力不低于500kg/m2。技能操作培训区地面铺600*600防静电瓷砖，规定无空鼓，间隙不不不大于0.2mm；多媒体理论教学区地面铺600*600普通瓷砖，规定无空鼓，间隙不不不大于0.2mm，八排培训桌椅每排各设立三处电源地插座。地板电源与信息点处分别通过直管直接安装在台体下端。三、玻璃隔断：玻璃隔断采用12mm厚钢化玻璃,装设玻璃门，玻璃门地弹簧承受压力应不不大于110公斤，玻璃采用12mm厚钢化玻璃，拉手应有静电泄放装置。四、房顶：房间顶部采用微孔铝板吊顶，规定与投影、音响及照明统一设计，天花板装格栅灯。五、窗: 在原铝合金窗基本上再加装一层铝合金窗，形成双层窗，保证明训室密封良好。六、照明: 空调、照明系统电源应与实验电源分开，采用史福特专用灯具构成照明光带，工作区照度不不大于600Lx，在出口处置应急出口标志灯。七、电气：设专用三相三线和三相四线工作电源，接装时应对的相应相应相序。所有管道进行防锈解决，所有线缆用钢架、线槽或钢管。接点均应镀锡解决，冷压连接。设过负荷、短路及缺相保护功能，智能仪表显示。工作电源应独立设立地线，电阻不大于1Ω。八、接地装置: 设专用地线，地点应距楼体20m以外，接地电阻不大于1Ω，零地压降不大于1V。对防静电泄漏条、各镀锌钢管、金属接线盒可靠接地，接地线可靠连接到室外接地网上。九、防雷: 实训室电源系统防雷须满足《建筑防雷设计规范》，机房电源进线柜内安装一级避雷器。插座采用带防雷功能突破插座。十、供电: 1、空调、照明系统电源应与实验电源分开； 2、配电设施应符合关于电气安全规程规定，安装工艺细致。十一、装表接电实训室技术安全规定 1、应设立专用灭火设施、应急断电装置、火险报警装置；积极与泰安消防关于单位配合，获得消防合格证书。 2、应有防水患办法； 3、应防止鼠虫等动物侵害； 4、应建立严格管理制度。十二、电话线、网络: 需要在讲台、装置控制台前，预留电话线、网络接口。十三、消防、防毒：采用合格消防器材，消防器材厂具备甲等设计资质及一等施工资质，应与泰安消防支队配合，获得消防合格证书；同步采用合格防毒器具。消防和防毒器具应建立严格管理制度。 3.3 装修效果图暂无。
