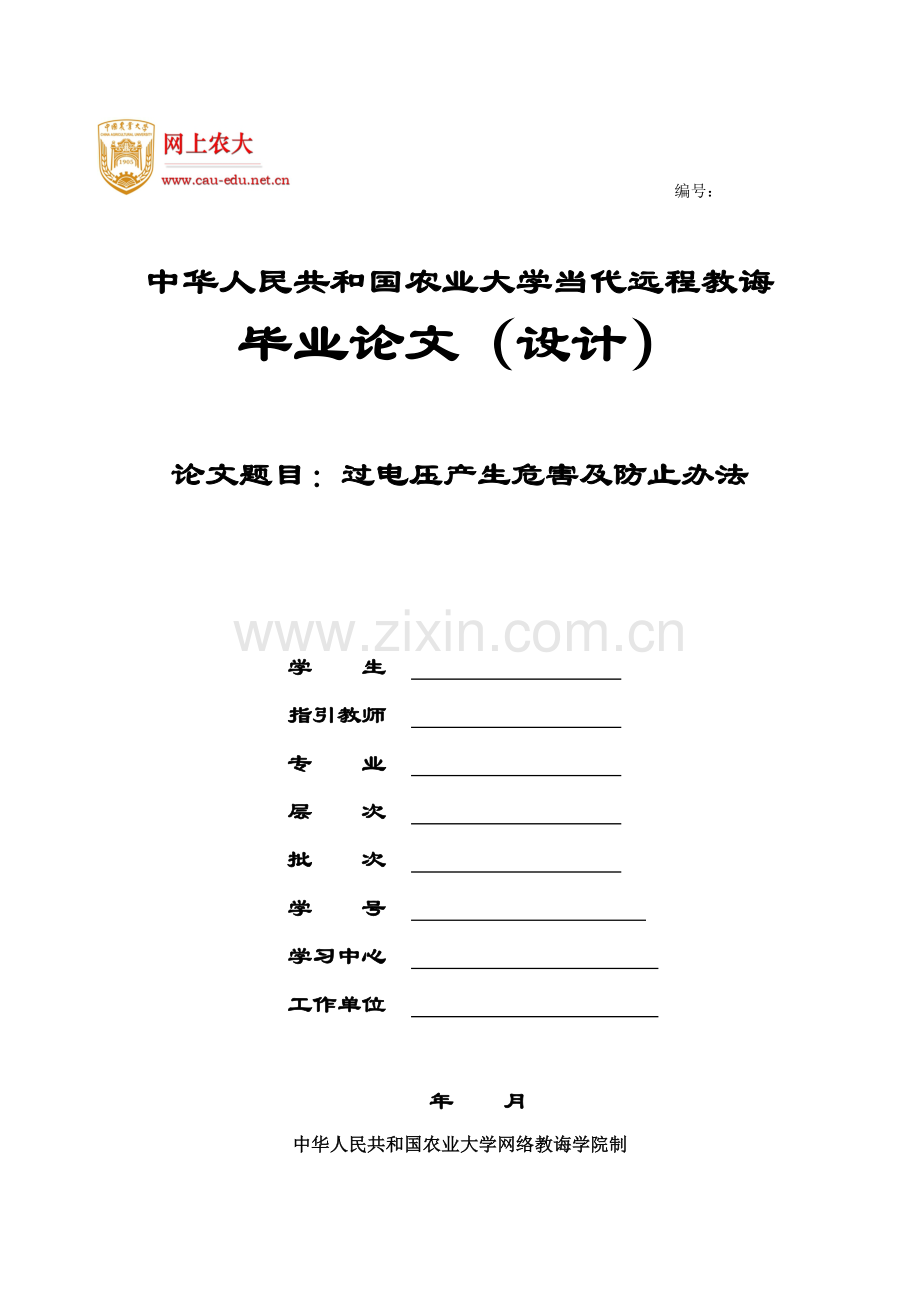

过电压产生的危害及防止专项措施.doc_第1页
第1页 / 共17页

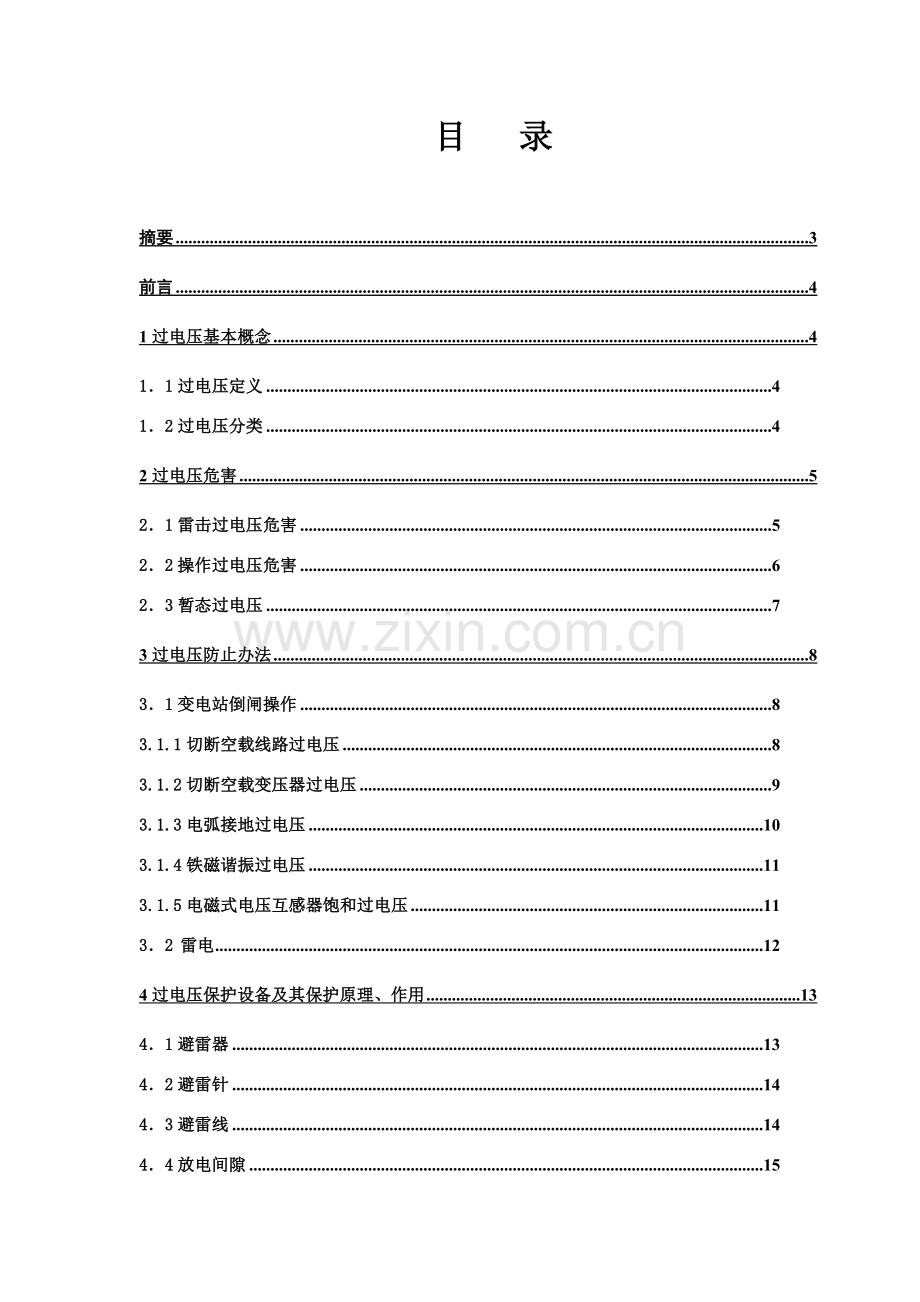

过电压产生的危害及防止专项措施.doc_第2页
第2页 / 共17页
过电压产生的危害及防止专项措施.doc_第3页
第3页 / 共17页
过电压产生的危害及防止专项措施.doc_第4页
第4页 / 共17页
过电压产生的危害及防止专项措施.doc_第5页
第5页 / 共17页
点击查看更多>>
资源描述

1、 编号:中华人民共和国农业大学当代远程教诲毕业论文(设计)论文题目:过电压产生危害及防止办法学 生 指引教师 专 业 层 次 批 次 学 号 学习中心 工作单位 年 月中华人民共和国农业大学网络教诲学院制目 录摘要3前言41过电压基本概念411过电压定义412过电压分类42过电压危害521雷击过电压危害522操作过电压危害623暂态过电压73过电压防止办法831变电站倒闸操作83.1.1切断空载线路过电压83.1.2切断空载变压器过电压93.1.3电弧接地过电压103.1.4铁磁谐振过电压113.1.5电磁式电压互感器饱和过电压1132 雷电124过电压保护设备及其保护原理、作用1341避雷器

2、1342避雷针1443避雷线1444放电间隙15结束语15参照文献15摘要电力系统过电压是危害电力系统安全运营重要因素之一,过电压一旦发生,往往导致电气设备损坏和大面积停电事故。过电压来自两个方面,一种是遭受雷击产生外部过电压,另一种是操作和事故时引起内部过电压,重要是操作过电压。过电压数值与电力网和构造、系统容量及参数、中性点接地方式、断路器性能等关于。普通采用避雷器、避雷针、避雷线等办法限制外部过电压。而对于内部过电压,针对操作中产生过电压形式可采用不同控制办法,如对于谐振过电压,可采用并联电阻或变化系统运营参数办法加以限制,对于电弧接地过电压,则产用将系统中性点直接接地办法等,以达到保证

3、设备安全、系统安全、人员安全目。核心词:过电压 危害 防止 限制前言本系统拥有近二十座110kV、35 kV微机综合自动化变电站,吸取xxx、xxx、xxx三个大型发电厂及若干小电厂电能向xx区供电,并通过重庆xxx变电站同国网相联,是一种具备较高综合自动化水平大中型电网。但设备多,接线复杂,且各变电站设备型号不一,如果发生过电压必将引起电网绝缘溥弱环节击穿,引起严重电气事故。因而,必要,采用防护办法。本系统采用性能优良避雷器、选用灭弧能力强高压为路器,提高断路器动作同期性,在断路器断口加装并联电阻、使电网中性点直接接地运营等办法对过电压加以限制。1过电压基本概念电力系统中各种设备在运营过程中

4、,除了受到长期工作电压作用(规定它能长期耐受、不损坏、也不会迅速老化)外,还会受到比工作电压高得多过电压短时作用。11过电压定义电力系统正常运营时,电气设备绝缘处在电网额定电压下,但是,由于雷电、操作、故障或参数配合不当等因素,会使电力系统中某些某些电压突然升高,成倍地超过其额定电压,此种电压升高即称为过电压。12过电压分类过电压总体上可以分为外部过电压(又称为大气过电压)和内部过电压。大气过电压是由直击雷引起,特点是持续时间短暂,冲击性强,与雷电活动强度直接有关,而与设备电压级别无关。它依照雷击位置不同分为直击雷过电压、感应雷过电压侵入波过电压。直击雷过电压。是雷电放电进,直接击在输电线路、

5、杆塔或建筑物。大量雷电流通过被击中物体,经被击中物体阻抗接地,在阻抗上产生电压降,使被击点浮现很高电位。损坏电气设备或送电线路绝缘。变电站和送电线路普通采用避雷针、避雷线作为直击雷保护。感应雷过电压。雷雨季节空工浮现雷云进,雷云带有电荷,对地及地面上某些导电物体都会有静电感应,地面和附近输电线路都会感应出异种电荷,当雷云对地面或其她物体放电时,雷云电荷迅速流动地中,输电线上感应电荷不再受束缚而迅速流动,电荷迅速流动产生感应雷电波,其电压也很高,其幅值可达500600Kv,它对电气设备绝缘破坏性很大。这种状况下产生就是感应雷过电压,感应过电压对35 kV如下送电线路和电气设备威胁很大,常因感应雷

6、而引起事故。依照近年运营经验,变电所避雷针遭受直击雷时,附近三相母线将产生感应过电压,使35 kV绝缘子和10 kV绝缘子闪络引起事故状况偶有发生,特别是配电系统由于感应过电压引起事故是较多,因而,对感应过电压危害也应引起足够注重。内部过电压是由于操作(合闸、拉闸)、事故、(接地、断线等)或其她因素,引起电力系统状态发生突然变化,浮现从一种稳定状态转谈为另一种稳定状态过程,在这个过程中也许产生对系统有威胁过电压。这些过电压是系统内部电磁能振荡和积聚所引起,因此叫内部过电压。内部过电压可分为操作过电压和谐振过电压。操作过电压出当前系统操作或故障状况下。谐振过电压是由于电力网中电容元件和电感元件(

7、特别是带铁芯电感元件)参数不利组合谐振而产生。其中操作过电压还可细分为切除空载线路引起过电压、空载线路合闸引起过电压、系统解列过电压以及电弧接地过压物切除空载变压器过电压。谐振过电压也可进一步细分为工频过电压(由长线电容效应、不对称接地故障、甩负荷引起)和谐振过电压(涉及线性谐振、铁磁谐振和参数谐振)等。内部过电压其幅值可达34倍相电压,经常会导致电气设备损坏,引起事故。因而必要采用相应办法限制内部过电压幅值,以保证电力系统安全运营。2过电压危害21雷击过电压危害雷击过电压引起暂态高电压或过电压经常通过网络线路藕合或转移到网络设备上,导致设备损坏。对于中性点不接地分级绝缘变压器,当雷电波从线路

8、侵入变电站到达变压器中性点、系统单相接地、非全相运营、特别是变压器励磁电感与线路电容谐振时,会产生较高雷电过电压或工频过电压,对分级绝缘变压器中性构成威胁,甚至使绝缘损坏。特别地,雷电放电所产生雷电流高达数十、甚至数百千安,它将引起巨大电磁效应、机械效应和热效应。从电力工程角度来看,最值得咱们注意有两个方面:一方面,雷电放电在电国系统中引起很高雷电过电压(亦称为大气过电压),它是导致电力系统绝缘故障和停电事故重要因素之一;另一方面雷电放电所产生巨大电流,有也许使被击物体炸毁、燃烧、使导体熔断或通过电动力引起机械损坏。雷击过电压又分为纵向过电和横向过电压1)纵向过电压:在平衡线路某点浮现对地过电

9、压称为纵向过电压。地电位上升起电压,可看作是从地系统侵入纵向过电压。2)横向过电压:在平衡电路线与线之间,或不平衡线路线与地之间浮现过电压称为横向过电压。连接对称平衡传播线路设备由于线路中两线分别对地纵向过电压不平衡,或因纵向防护元件动作时间差别,都会导致横向过电压产生。连接同轴电缆系统电子设备,纵向过电压即为横向过电压。本系统具备较高自动化水平,多数变电站为微机综合自动化变电站。电子元件越来越多地取代了老式电磁元件。过电压对电子元件损坏已不容忽视。纵向冲击对平衡电路中设备元件损坏有:损坏跨接在线与地之间元部件或其绝缘介质,击穿在线路和设备间起阻抗匹配作用变压器匝间、层间或线对地绝缘等。横向冲

10、击则同信息同样,可在电路中传播,损坏内部电路电容、电感、及耐冲击能力差固体元件。设备中元部件遭受雷击损坏限度,取决于不同绝缘水平及受冲击强度。对具备自行恢复能力绝缘,击穿只是暂时,一旦冲击消失,绝缘不久得到恢复,有些非自行恢复绝缘介质,如果击穿后只流过很小电流,常不会及时中断设备运营,但随时间推移,元部件受潮,其绝缘逐渐下降,电路特性变坏,最后将使电路中断。有设备元件如晶体管集电极与发射极与基极,若发生反向击穿,就浮现了永久性损坏。对易受能量损坏元器件,受损坏限度重要取决于流过其上电流及持续时间。22操作过电压危害电力系统变化设备运营状态、系统运营方式以及事故解决均是通过倒闸操作实现,而其本质

11、是通过跳合开关(断路器)来达到目。倒闸操作是变电运营工作中不可或缺重要构成部份。随着电力系统物迅速发展,真空断路器在国内已经大批量地生产和使用,本站35 kV及10 kV均采用真空断路器,真空断路器具备运营可靠性高、维护量少、操作以便等特点,但在运营操作过程中,过电压对其损害较大。1)截流过电压:由于真空断路器具备良发灭弧性能,当开断小电流时,电弧在过零前熄灭,由于电流被突然切断,其滞留于电机等电感绕组中能量必然向绕组中杂散电容充电,转变为电场能量。对于电机和变压器,特别是空载或容量较小时,则相称于一种大电感,且回路电容量较小,因而会产生高过电压,特别是开断空载变压器时更危险。从理论上讲可以产

12、生很高过电压,但由于触头和回路中有一定电阻,产生损耗以及发生击穿,对过电压值有相称抑制作用。但这种抑制作用是有限,不能消除在切断小电流时浮现过电压。因而特别对感应负载在采用真空断路器作为操作元件时;应加装过电压保护设备。2)多次重燃过电压。多次重燃过电压是由于弧隙发生多次重燃,电源多次向电机电源充电而产生。在真空断路器切断电流过程中,触头一侧为工频电源,另一侧为LC回路充放电振荡电源,如果触头间开距不够大,两个电压叠加后就会使弧隙之间发生击穿,断路器恢复电压就会升高。如时触头开距不够大,就会发生第二次重燃,再灭弧,再重燃,以至发生多次重燃现象。多次充放电振荡,使触头间恢复电压逐渐升高,负载端电

13、压也不断升高,致使产生多次重燃过电压,损坏电气设备。3)三相开断过电压。三相开断过电压是由于断路器一方面开断相弧隙产生重燃时,流过该相绵弧隙高频电流引起别的两相弧隙中工频电流迅速过零,致使末开断相随之被切断,在其她两相弧隙中产生类似较大水平截流现象,从而产生更高操作过电压,产生过压加在相与相之间绝缘上。在开断中,小容量电机或轻负荷情下容易浮现三相开断过电压。对母线支撑件,套管以及所连接二次设备产生影响。23暂态过电压分为工频过电压和谐振过电压。其中谐振过电压在正常运营操作中浮现频繁,其危害性较大,过电压一旦发生,往往导致电气设备损坏和大面积停电事故。许多运营经验表白,中、低压电网中过电压事故大

14、多数都是谐振现象引起。由于谐振过电压作用时间较长,在选取保护办法方面导致困难,为了尽量地防止谐振过电压,在设计、操作电网时,应先事先进行必要估算和安排,避免形成严重串联谐振回路。或采用恰当防止谐振办法。谐振过电压轻者令电压互感器和熔断器熔断、匝间短路或爆炸,重者发生避雷器爆炸、母线短路、厂用电失电等严重威胁电力系统和电气设备运营安全事故。3过电压防止办法31变电站倒闸操作变电站是电力系统重要构成某些,倒闸操作是变电运营工作重要内容,分别针对变电站内部产生过电压五种因素提出限制过电压办法及办法,能指引运营人员对的理解控制办法原理和对的进行倒闸操作,以达到限制过电压目。3.1.1切断空载线路过电压

15、切断空载线路是常用倒闸操作,一条供电线路两端开关,其分闸时间总是存在着一定差别(普通约为0。010。5秒),因此无论是正常操作或故障操作,均有也许浮现切除空载线路状况,实践证明,在使用断路器灭弧能力不够强,以至电弧在触头间重燃时,切断空载空载线路过电压就比较多,电弧在触头间重燃是产生这种过电压主线因素,过电压会使线路绝缘闪络或击穿。在切除电容器组时也会发生类似过电压。切断一条不太长空载线路,可用图一等值电路来代替。其中L是线路电感和电源漏感,C是线路对地电容。空载线路属于容性负荷,空载线路电流过零时,空载线路电压正好为最大值。当断路器切断空载线路时,断路器触头分离也许在电源相位角为任何数值时发

16、生,如是此时电流不为零,触头之间就会产生电弧,线路就没有被切断。普通交流电弧要在电流过零时,加上断路器灭弧室作用才干熄。在断开空载线路时,由于断路器触头间电弧也许浮现重复重燃,从而使线路上产生较高过电压,这种过电压有也许引起供电系统内部绝缘薄弱点闪络导致绝缘薄弱部位击穿,甚至使断路器触头烧毁。KLC图一限制过电压办法:(1)提高断路器灭弧性能,特别是切断小电流性能,可以减少甚至消除电弧重燃也许性,从而减少或主线上消除空载线路过电压。(2)采用带并联电阻开关,如图二所示。1R2图二断路器断开线路时,是逐级开断。主断口1先分,并联电阻自动并在主断口旁。由于电阻R连接在电源与线路之间,线路上电荷经电

17、阴R向电源泄放,泄放电流经R压降即主断口恢复电压。如果R获得足够小,就可减少主断口恢复电压,减少重燃也许性。在主断口开断后过一断时间(约12个工频周波),辅助断口2也分开,最后切断空载线路。虽然在分闸时电弧重燃,由于并联电阻R阻尼作用,过电压也不会大。当合闸时,先合2,使电源与空载线路先通过R接通,减少了1上电位差,然后再合1,就会使合闸过电压减少。当采用并联电阻后,在最不利时刻发生重燃,过电压实际只有2。28倍。3.1.2切断空载变压器过电压断路器能在变压器有载,甚至二次侧短路状况下切断电路,而不产生过电压,但在切断空载变压器状况下,却可有浮现过电压,这是由于切断有载变压器时,断路器逼迫运营

18、中变压器一次绕组中电流中断时,由于磁场变化,使二次绕组中感生很大,阻挠磁场变化电流,因此它磁场能量变化得到了平衡,因而,不会发生过电压现象。但是,切断变压器空载电流则不同,由于二次绕组中没有感应很大、阻挠磁场变化电流,使为数不大变压器空载电流被迫及时下降到零,于是在变压器激磁电感上,一次将感生很高电压,引起母线和线路上绝缘薄弱某些浮现事故。依照国内运营记录资料,在中性点接地系统普通不超过三倍相电压;在中性点不接地(或经消弧线圈接地)系统普通不超过四倍相电压。 限制过电压办法:(1)切断空载变压器过电压,频率高,持续时间短,能量小,限制容易。因而,可使用带并联电阻开关(由于并联电阻可以使变压器磁

19、场能量得以释放),或用防护大气过电压避雷器来限制。为此目而装设避雷器,冬季不适当退出运营。(2)将被切空载变压器带有一段电缆或架空线,这就等于加大了开关中流过电容电流,会使变压器特性阻抗减小,故在截流值一定期,过电压将减少。3.1.3电弧接地过电压在中性点不接地系统中,当发生一相接地故障时,常浮现电弧,由于系统中存在线路电容和电压互感器电感,极有也许引起线路某一某些振荡,当电流经振荡点或工频零点时,电弧也许暂时熄灭,之后当事故相上电压升高后,电弧则也许重燃,这种断断续续、熄灭和重燃交替进行对地放电,将导致在正常相及事故相上浮现过电压,使系统内绝缘薄弱某些有也许遭受击穿放电。单相接地故障在系统中

20、浮现机会较多,因而引起这种过电压也许性是很大,故应对其危害有足够注重。限制过电压办法:(1)为消除电弧接地过电压,可以将中性点直接接地。这样,电荷可以通过接地点放掉,从而消除这种过电压。在发生单相接地故障时,形成很大单相短路电流,使回路跳闸,切除故障后再恢复供电。当前110Kv以上电网大都采用中性点直接接地运营方式。在采用了中性点直接接地电网中,各种形式操作过电压均比中性点绝缘电网低。但如在电压较低,电网中采用中性点直接接地运营方式时,则会招致事故频繁、操作次数多,故采用中性点绝缘运营方式,当电容电流超过5A时,电弧不易熄灭,易采用中性点经消弧线圈接地运营方式。(2)采用消弧线圈消除电弧接地过

21、电压。消弧线圈是一种具备铁芯可调电感线圈,装设在变压器或发电机中性点,当发生单相接地故障时,可形成一种与接地电容电流大小接近相等而方向相反电感电流,这个滞后电压90电感电流与超前90电容电流互相补偿,最后使流经接地处电流变得很小以至于等于零,减少故障相上恢复电压,减少重燃电弧也许性,从而消除了接地处电弧以及由它所产生危害。3.1.4铁磁谐振过电压由于电力系统存在某些电感元件,形成了非线性电路,当满足谐振条件时,(操作、故障所致),会引起过电压,它是一种稳态现象,其持续时间较长,可以直到进行新操作使谐振条件被破坏而终结。因而,此类过电压,往往会导致严重后果。故必要在操作前与设计时先进行必要考虑,

22、或采用一定办法来防止其发生或限制其存在时间,以免形成谐振回路。图三给出最简朴R 、C和关于电感L电路。ERCL图 三 假设在正常运营条件下,开始电路运营在感性工作状态,感抗不不大于容抗,电路不具备谐振条件。但是,当铁芯电感两端电压有所升高时,电感线圈中浮现涌流就也许使铁芯饱和,其电感将随之减少,当感抗等于容抗时,即达到串联谐振条件,在电感、电容两端形成过电压。当电力系统中发生断线故障或不对称开断故障时,线路末端又接有空载(或轻载)中性点不接地变压器,将及易形成串联谐振,发生过电压。发生这种过电压,常引起避雷器爆炸、烧坏电压互感器和绝缘子,或使接于该变压器小功率电动机反转。为防止此类事故,不使用

23、分相操作断路器及熔断器,并避免变压器空载或轻载(负荷在额定容量20%如下)运营。3.1.5电磁式电压互感器饱和过电压在中性点绝缘系统中,母线上只带电压互感器而不带线路(或很短线路)状况下,也许发生某些异常现象。例如在4月26日,本站因上级变电站事故停电,在恢复送电时,35Kv线路上只带电压互感器,发现电压互感器批示相电压,有两相对地电压同步升高,并且电压表指针摆动严重,接地报警器发出接地报警,电压互感器熔断器熔断。长时间这种状况能引起绝缘闪络或避雷器爆炸,这是由于电压互感器饱和而产生过电压现象。当电网中发生冲击扰动时,使一相或两相电压瞬时升高,由于电压互感器激磁抗是非线性,也许使两相励磁电流突

24、增而使其饱和,相应它们电感值也减小。这样,由于三相对地负载不平衡,故使电网中性点浮现位移电压,假设参数配合使感抗与容抗相等,便产生了串联谐振现象,使中性点位移电压急剧上升,此电压叠加于三相电源上,普通是使两相对地电压升高,一相对地电压减少。这种过电压在线路发生短路、断路器突然将此线路切除,或运用断路器向母线充电时,均能激发。并且持续时间长,直到操作断路器变化了系统工作状态,因此不能用避雷器限制它。消除它有效办法有:在互感器三角绕组开口端接入一种电阻R,使谐振不能产生,R值35Kv如下电网中普通在10100欧姆范畴内。此外,选用激磁性能较好电磁式电压互感器或电容式电压互感器;特殊状况下,可采用暂

25、时倒闸办法,如投入事先规定好某些线路与设备或电容器,以增长对地电容,使谐振不能发生。32 雷电雷电是大自然中最宏伟壮观气体放电现象,其放电时引起过电压和短路电流,均对电力系统安全运营构成巨大威胁。电力系统外部过电压形式重要有直击雷过电压、感应雷过电压和侵入雷电波过电压,它是导致电力系统绝缘故障和停电事故、及设备损坏重要因素之一。为了防止直击雷对变电站设备侵害,变电站装有避雷针或避雷线和避雷器带等来保护被保护对象,但惯用量避雷针。为了防止进行波侵害,按照相应级别装设阀型避雷器、磁吹避雷器和氧化锌避雷器和与此相配合进线保护段,即架空地线、管型避雷器中火桦间隙,在中性点不直接接地系统装设消弧线圈可减

26、少线路雷击跳闸次数。普通采用保护间隙或避雷器等防雷保护设备与被保护设备并联连接,保护电气设备免遭入侵雷电波损坏。为了防止感应过电压,旋转电机还装设有保护电容器。同步为了可靠地防雷,所有以上设备都必要装设可靠接装置。防雷设备功能是引雷、泄流、限幅,均压。4过电压保护设备及其保护原理、作用41避雷器避雷器:广泛使用在电气设备及线路中,避免雷电和操作过电压下发生闪络或击穿,按构造可分为管型避雷器(涉及普通管型和新型)、阀型避雷器(涉及普通阀型和磁吹型)和氧化锌避雷器。其保护原理是在过电压超过一定幅值时动作,给雷电流提供一种低阻抗通路,使其泄放到大地,从而限制了电压升高,保障了线路设备安全。管型避雷器

27、。它有两个间隙,一种装在产气管内,叫内部间隙;一种装在管外,叫外部间隙。内部间隙又叫灭弧间隙,由装有管外棒形电极和管口环形电极构成。成雷电波作用下,内、外部间隙击穿放电。间隙放电后,在工频电压作用下,工频短路电流(工频续流)继续通过间隙,其高温电弧使产气管内壁产生大量气体,压力很高,气体由放气孔急骤放出,电弧受到纵向吹动而熄灭。其熄弧能力与工频续流大小以及所采用管子材料、内径和内间隙大小关于。因而使用时必要核算安装在各种运营状况下短路电流最大值和最小值,其熄弧电流上、下限应分别不不大于和不大于短路电流最大值和最小值。阀型避雷器。它由放电间隙和阀片(非线性电阻)两个基本元件串联构成,所有装在密封

28、瓷套内,瓷套上端用引线与电网导线(或母线)相连,下端经引线接地。在电力系统正常工作时,间隙将电阻阀片与工作母线隔离,避免由母线工作电压在电阻阀片中产生电流使阀片烧坏。当系统中浮现过电压且其幅值超过间隙放电电压时,间隙隙击穿,冲击电流通过阀片流入大地。由于阀片非线性特性,在阀片上压降(称为残压)将得到限制,使其低于被保护设备冲击耐压,电气设备就得到了保护护。当过电压消失,间隙中由于工作电压产生工频电弧电流(称为工频续流)仍将继续流过避雷器,此续流受阀片电阻非线性特性所限制,较冲击电流为小,使间隙能在工频续流第一次通过零值时将电弧熄灭。此后,依托间隙绝缘强度可以耐受电网恢复电压作用而不发生重燃。这

29、样,避雷器从间隙击穿到工频续流切断不超过半个工频周期时间,继电保护来不及动作,电力系统已经恢复正常。金属氧化锌避雷器。是一种新型保护设备,其内部元件由中间穿孔环形氧化锌电阻片构成,穿孔中穿有一根有机绝缘棒,两端用螺栓紧固而成,内部元件装入瓷套内,上、下两端一种压紧弹簧压紧。瓷套两端法兰各有一压务释放出来,以防瓷套爆炸和损坏其她其她设备。避雷器依照电压高低可用若干元件构成,顶部装有均压环,底部装有绝缘基本,用来安装避雷器动作记录器和动作电流幅值记录装置。其最大特点是其压敏电阻片(阀片)构成,不用串联间隙。它具备抱负非线性伏安特性,其非线性系数很小(=0。05),已接近抱负阀体(=0)。它在工频电

30、压值可呈现极高电阻值,使工频续流很小,不再需要火花间隙来熄灭工频续流。压敏电阻通流容量很大,因而这种避雷器体积很小。本站避雷器均选用此种类型。选取避雷器原则:1)母线上接有主变压器者,母线上应为电站避雷器;2)架空线路或电缆线路用避雷器均为配电避雷器;3)无主变变压器配电母线上,普通可装配避雷器。避雷器应以最短接地线与变电所主接地网相连接。(涉及通过电缆金属外皮连接)。还应在其附近装设集中接地装置。310Kv配电所,当无所用变压器时,可仅在每路架空进线上装设阀型避雷器。42避雷针避雷针:重要用于防止直击雷对变电设备侵害。避雷针之因此能防雷,是由于雷云先导发展初始阶段,因其离地面较高,其发展方向

31、会受某些偶尔因素影响,而不固定。但当它离地面达到一定高度时,地面上高耸避雷针因静电感应汇集了雷云先导性大量电荷,使雷电场畸变,因而将雷云放电通路由本来也许向其她物体发展方向,吸引到避雷器自身,通过上下引线和接地装置将雷电波放入大地,有效地防止了直地击雷。避雷针由避雷针针头、引流体和接地体三某些构成,普通高于被保护物,当雷云先导放电临近地面时一方面击中避雷针,避雷针中引流体将雷电流安全引入地中,从而保护了某一范畴内设备。避雷针接地装置作用是减小泄流途径上电阻值,减少雷电冲击电流在避雷针上电压降。43避雷线避雷线:架空避雷线是高压线最基本防雷办法。它由悬挂在被保护线上方钢绞线、接地引下线和接地体三

32、个重要某些构成。普通使用截面积不不大于35mm镀锌钢绞线,架设在架空高压电力线路上方,防止架空线路遭受直接雷击。由于避雷线既要架空,又要接地,又叫架空接地线。其工作原理与避雷针基本相似,只是保护范畴要小某些。其重要作用有:(1)防止雷电直击导线;(2)对塔顶雷击起分流作用。对架设避雷线规定有:1)对35Kv 及如下架空线路,只在进、出变电站12Km一段线路上架设;2)对60 Kv及如下架空线路,沿全线架设。44放电间隙 所谓保护间隙,是由两个金属电极构成一种简朴防雷保护装置。其中一种电极固定在绝缘子上,与带电导线相接,另一种电极通过辅助间隙与接地装置相接,两个电极之间保持规定间隙距离。 % ;

33、FH7 S,F) t( o e) 保护间隙构造简朴,维护以便,但其自行灭弧能力较差。其间隙构造有棒型、球型和角型三种。棒型间隙伏秒特性较陡,不易与设备绝缘特性配合;球型间隙虽然伏秒特性最平坦,保护性能也较好,但它与棒型间隙同样,都存在着间隙端头易烧伤缺陷,烧伤后间隙距离增大,不能保证动作精确性;角型间隙放电时,电弧会沿羊角迅速向上移动而被拉长,因而容易自行灭弧,间隙不会严重烧伤,因此,近年来角型间隙被广泛用于配电线路和配电设备防雷保护。由于保护间隙间隙距离较小(825mm),易为昆虫、鸟类或其她外物偶尔碰触而引起短路,因而常在接地引下线上串接一种小角型辅助间隙。在正常状况下,保护间隙对地是绝缘

34、,并且绝缘强度低于所保护线路绝缘水平,因而,当线路遭到雷击时,保护间隙一方面因过电压而被击穿,将大量雷电流泄入大地,使过电压大幅度下降,从而起到保护线路和电气设备作用。防雷保护间隙构造应满足如下规定:(1)间隙距离应符合规定,并稳定不变。(2)间隙放电时,应可以防止电弧跳到其她设备上。(3)能防止间隙支持绝缘子损坏。(4)间隙正常动作时,能防止电极烧坏。(5)电极应镀锌或采用其她防锈蚀办法。(6)主、辅间隙之间距离应尽量小,最佳三相共用一种辅助间隙。 结束语 在实际变电运营管理中,电力系统过电压状况经常发生。特别对电力系统而言,系统电气事故发生直接威胁设备安全和值班员人身安全。完善和采用必要技术防范办法,对减少和避免各类事故发生有着重要现实意义。参照文献1.电力系统内部过电压保护及实例分析.陶书缘.2.电力系统过电压分析与计算.胡国根.1995年3.过电压防护与绝缘配合.张纬钹.4.电力系统过电压.鲁铁成5.电力系统过电压保护.董振亚.1997年
