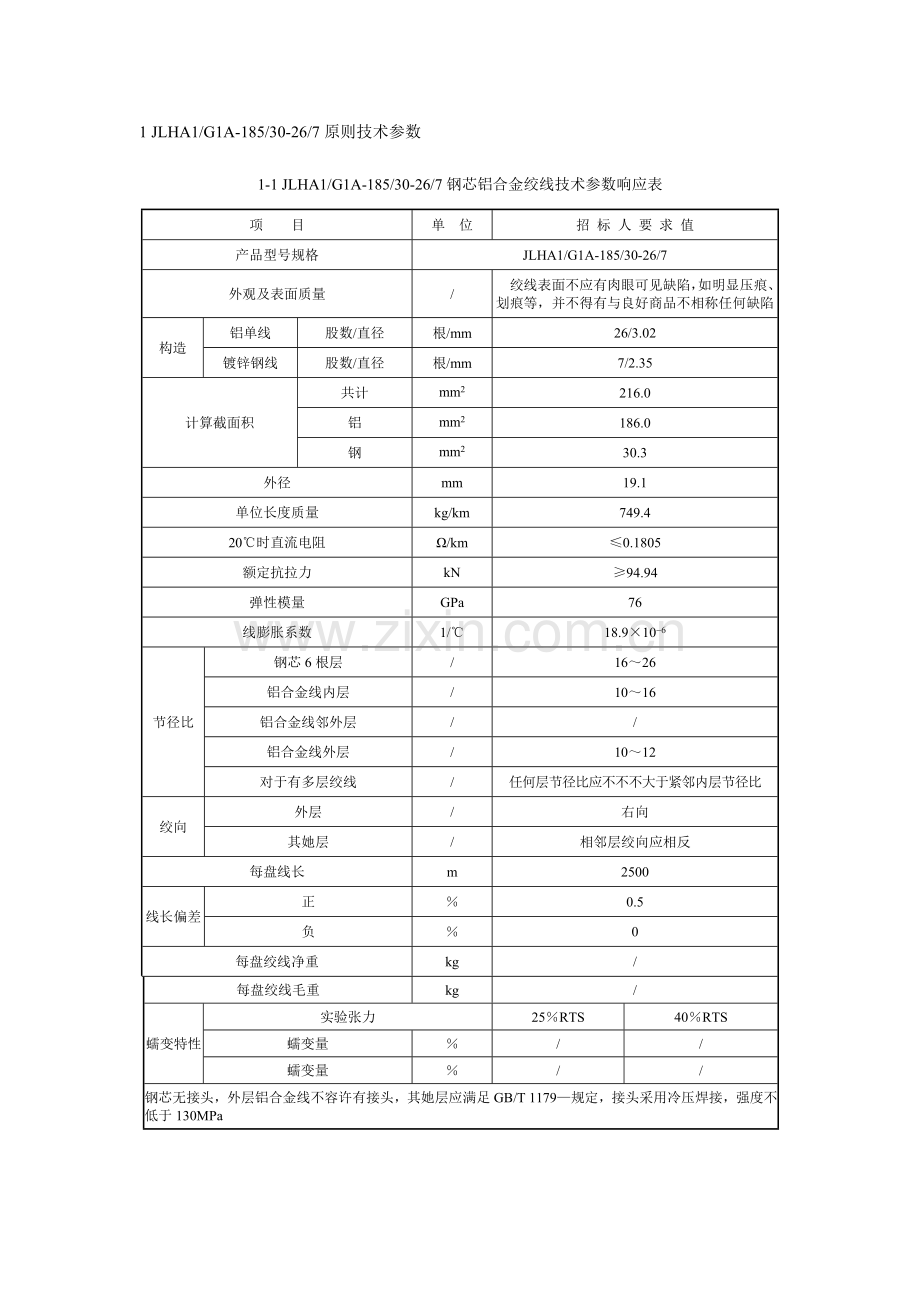

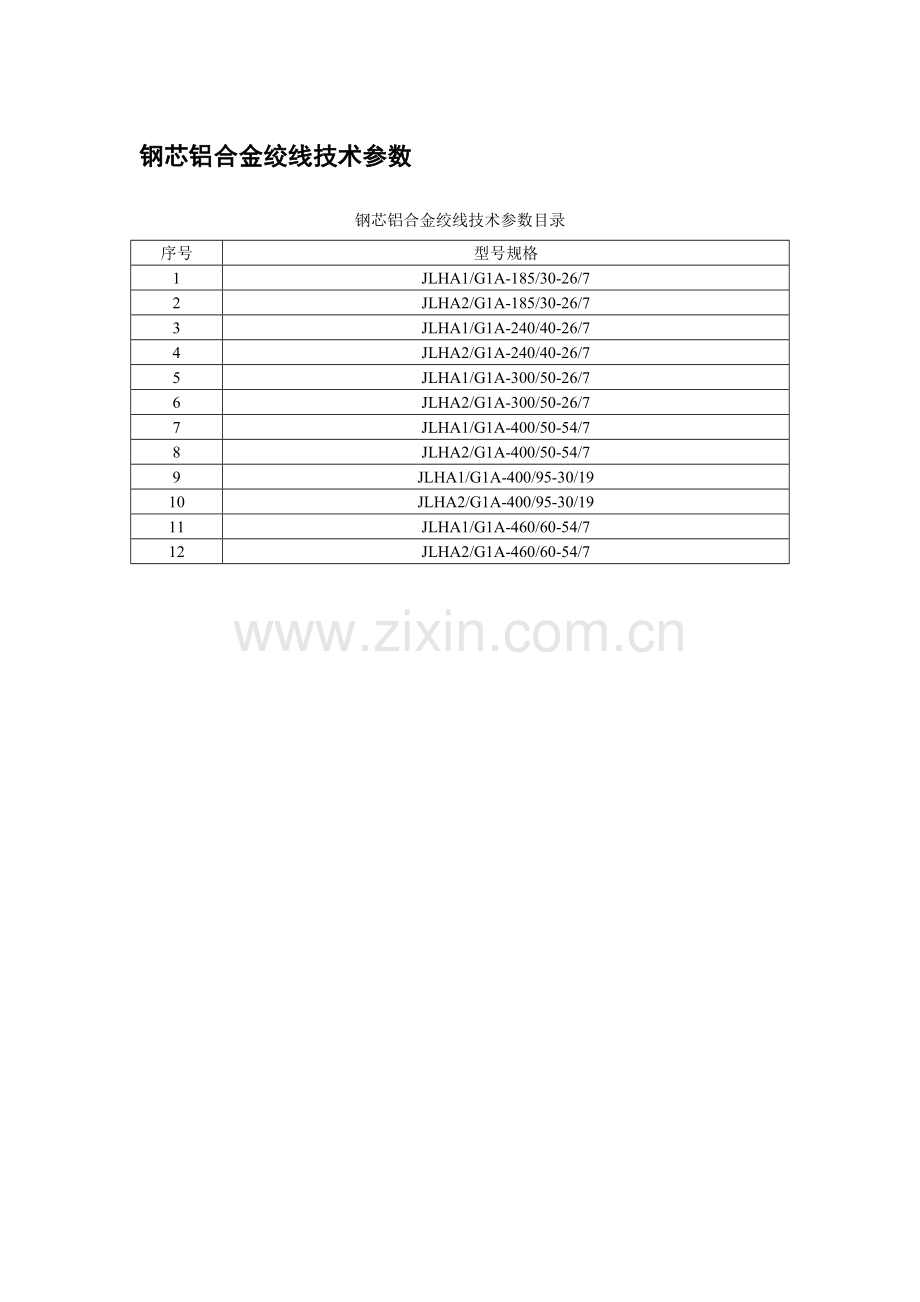

钢芯铝合金绞线技术参数钢芯铝合金绞线技术参数目录序号型号规格 1 JLHA1/G1A-185/30-26/7 2 JLHA2/G1A-185/30-26/7 3 JLHA1/G1A-240/40-26/7 4 JLHA2/G1A-240/40-26/7 5 JLHA1/G1A-300/50-26/7 6 JLHA2/G1A-300/50-26/7 7 JLHA1/G1A-400/50-54/7 8 JLHA2/G1A-400/50-54/7 9 JLHA1/G1A-400/95-30/19 10 JLHA2/G1A-400/95-30/19 11 JLHA1/G1A-460/60-54/7 12 JLHA2/G1A-460/60-54/7 1 JLHA1/G1A-185/30-26/7原则技术参数 1-1 JLHA1/G1A-185/30-26/7钢芯铝合金绞线技术参数响应表项目单位招标人要求值产品型号规格 JLHA1/G1A-185/30-26/7 外观及表面质量 / 绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷构造铝单线股数/直径根/mm 26/3.02 镀锌钢线股数/直径根/mm 7/2.35 计算截面积共计 mm2 216.0 铝 mm2 186.0 钢 mm2 30.3 外径 mm 19.1 单位长度质量 kg/km 749.4 20℃时直流电阻 Ω/km ≤0.1805 额定抗拉力 kN ≥94.94 弹性模量 GPa 76 线膨胀系数 1/℃ 18.9×10-6 节径比钢芯6根层 / 16～26 铝合金线内层 / 10～16 铝合金线邻外层 / / 铝合金线外层 / 10～12 对于有多层绞线 / 任何层节径比应不不不大于紧邻内层节径比绞向外层 / 右向其她层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正％ 0.5 负％ 0 每盘绞线净重 kg / 每盘绞线毛重 kg / 蠕变特性实验张力 25％RTS 40％RTS 蠕变量％ / / 蠕变量％ / / 钢芯无接头，外层铝合金线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa 1-2 JLHA1/G1A-185/30-26/7铝合金单线技术参数响应表项目单位招标人要求值外观及表面质量 / 表面应光洁，并不得有与良好商品不相称任何缺陷直径 mm 3.02 直径容许偏差正 mm 0.03 负 mm 0.03 20℃时直流电阻率 nΩ·m ≤32.84 抗拉强度绞前 MPa ≥325 绞后 MPa ≥309 伸长率（标距250mm）％ ≥3.0 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 7.16 单位长度质量 kg/km 19.36 卷绕 / 1倍铝线直径卷绕8圈，铝合金线不得断裂 1-3 JLHA1/G1A-185/30-26/7镀锌钢线技术参数响应表项目单位招标人要求值外观及表面质量镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷直径 mm 2.35 直径容许偏差正 mm 0.04 负 mm 0.04 抗拉强度绞前 MPa ≥1310 绞后 MPa ≥1245 1％伸长应力 MPa ≥1140 伸长率（标距250mm）％ ≥3.0 扭转（L=100d）次/360 ≥16 镀锌层质量 g/m2 ≥230 卷绕实验 / 1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂镀锌层附着性 / 4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮镀锌层持续性用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致计算截面积 mm2 4.34 单位长度质量 kg/km 33.74 2 JLHA2/G1A-185/30-26/7原则技术参数 2-1 JLHA2/G1A-185/30-26/7钢芯铝合金绞线技术参数响应表项目单位招标人要求值产品型号规格 JLHA2/G1A-185/30-26/7 外观及表面质量 / 绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷构造铝单线股数/直径根/mm 26/3.0 镀锌钢线股数/直径根/mm 7/2.34 计算截面积共计 mm2 214.0 铝 mm2 184.0 钢 mm2 30.0 外径 mm 19.0 单位长度质量 kg/km 742.3 20℃时直流电阻 Ω/km ≤0.18 额定抗拉力 kN ≥88.52 弹性模量 GPa 76 线膨胀系数 1/℃ 18.9×10-6 节径比钢芯6根层 / 16～26 铝合金线内层 / 10～16 铝合金线邻外层 / / 节径比铝合金线外层 / 10～12 对于有多层绞线 / 任何层节径比应不不不大于紧邻内层节径比绞向外层 / 右向其她层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正％ 0.5 负％ 0 每盘绞线净重 kg / 每盘绞线毛重 kg / 蠕变特性实验张力 25％RTS 40％RTS 蠕变量％ / / 蠕变量％ / / 钢芯无接头，外层铝合金线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa 2-2 JLHA2/G1A-185/30-26/7铝合金单线技术参数响应表项目单位招标人要求值外观及表面质量 / 表面应光洁，并不得有与良好商品不相称任何缺陷直径 mm 3.0 直径容许偏差正 mm 0.03 负 mm 0.03 20℃时直流电阻率 nΩ·m ≤32.530 抗拉强度绞前 MPa ≥295 绞后 MPa ≥280 伸长率（标距250mm）％ ≥3.5 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 7.07 单位长度质量 kg/km 19.11 卷绕 / 1倍铝线直径卷绕8圈，铝合金线不得断裂 2-3 JLHA2/G1A-185/30-26/7镀锌钢线技术参数响应表项目单位招标人要求值外观及表面质量镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷直径容许偏差正 mm 0.04 负 mm 0.04 抗拉强度绞前 MPa ≥1310 绞后 MPa ≥1245 1％伸长应力 MPa ≥1140 伸长率（标距250mm）％ ≥3.0 扭转（L=100d）次/360° ≥16 镀锌层质量 g/m2 ≥230 卷绕实验 / 1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂镀锌层附着性 / 4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮镀锌层持续性用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致计算截面积 mm2 4.3 单位长度质量 kg/km 33.46 3 JLHA1/G1A-240/40-26/7原则技术参数 3-1 JLHA1/G1A-240/40-26/7钢芯铝合金绞线技术参数响应表项目单位招标人要求值产品型号规格 JLHA1/G1A-240/40-26/7 外观及表面质量 / 绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷构造铝单线股数/直径根/mm 26/3.42 镀锌钢线股数/直径根/mm 7/2.66 计算截面积共计 mm2 277.74 铝 mm2 238.84 钢 mm2 38.9 外径 mm 21.7 单位长度质量 kg/km 962.8 20℃时直流电阻 Ω/km ≤0.1405 额定抗拉力 kN ≥121.97 弹性模量 GPa 76 线膨胀系数 1/℃ 18.9×10-6 节径比钢芯6根层 / 16～26 铝合金线内层 / 10～16 铝合金线邻外层 / / 铝合金线外层 / 10～12 对于有多层绞线 / 任何层节径比应不不不大于紧邻内层节径比绞向外层 / 右向其她层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正％ 0.5 负％ 0 每盘绞线净重 kg / 每盘绞线毛重 kg / 蠕变特性实验张力 25％RTS 40％RTS 蠕变量％ / / 蠕变量％ / / 钢芯无接头，外层铝合金线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa 3-2 JLHA1/G1A-240/40-26/7　铝合金单线技术参数响应表项目单位招标人要求值外观及表面质量 / 表面应光洁，并不得有与良好商品不相称任何缺陷直径 mm 3.42 直径容许偏差正 mm 0.034 负 mm 0.034 20℃时直流电阻率 nΩ·m ≤32.840 抗拉强度绞前 MPa ≥325 绞后 MPa ≥309 伸长率（标距250mm）％ ≥3.0 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 9.19 单位长度质量 kg/km 24.83 卷绕 / 1倍铝线直径卷绕8圈，铝合金线不得断裂 3-3 JLHA1/G1A-240/40-26/7镀锌钢线技术参数响应表项目单位招标人要求值外观及表面质量镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷直径 mm 2.66 直径容许偏差正 mm 0.04 负 mm 0.04 抗拉强度绞前 MPa ≥1310 绞后 MPa ≥1245 1％伸长应力 MPa ≥1140 伸长率（标距250mm）％ ≥3.0 扭转（L=100d）次/360º ≥16 镀锌层质量 g/m2 ≥230 卷绕实验 / 1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂镀锌层附着性 / 4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮镀锌层持续性用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致计算截面积 mm2 5.56 单位长度质量 kg/km 43.23 4 JLHA2/G1A-240/40-26/7原则技术参数 4-1 JLHA2/G1A-240/40-26/7钢芯铝合金绞线技术参数响应表项目单位招标人要求值产品型号规格 JLHA2/G1A-240/40-26/7 外观及表面质量 / 绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷构造铝单线股数/直径根/mm 26/3.42 镀锌钢线股数/直径根/mm 7/2.66 计算截面积共计 mm2 277.74 铝 mm2 238.84 钢 mm2 38.9 外径 mm 21.7 单位长度质量 kg/km 962.8 20℃时直流电阻 Ω/km ≤0.1391 额定抗拉力 kN ≥114.81 弹性模量 GPa 76 线膨胀系数 1/℃ 18.9×10-6 节径比钢芯6根层 / 16～26 铝合金线内层 / 10～16 铝合金线邻外层 / / 铝合金线外层 / 10～12 对于有多层绞线 / 任何层节径比应不不不大于紧邻内层节径比绞向外层 / 右向其她层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正％ 0.5 负％ 0 每盘绞线净重 kg / 每盘绞线毛重 kg / 蠕变特性实验张力 25％RTS 40％RTS 蠕变量％ / / 蠕变量％ / / 钢芯无接头，外层铝合金线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa 4-2 JLHA2/G1A-240/40-26/7铝合金单线技术参数响应表项目单位招标人要求值外观及表面质量 / 表面应光洁，并不得有与良好商品不相称任何缺陷直径 mm 3.42 直径容许偏差正 mm 0.034 负 mm 0.034 20℃时直流电阻率 nΩ·m ≤32.530 抗拉强度绞前 MPa ≥295 绞后 MPa ≥280 伸长率（标距250mm）％ ≥3.5 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 9.19 单位长度质量 kg/km 24.83 卷绕 / 1倍铝线直径卷绕8圈，铝合金线不得断裂 4-3 JLHA2/G1A-240/40-26/7　镀锌钢线技术参数响应表项目单位招标人要求值外观及表面质量镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷直径 mm 2.66 直径容许偏差正 mm 0.04 负 mm 0.04 抗拉强度绞前 MPa ≥1310 绞后 MPa ≥1245 1％伸长应力 MPa ≥1140 伸长率（标距250mm）％ ≥3.0 扭转（L=100d）次/360° ≥16 镀锌层质量 g/m2 ≥230 卷绕实验 / 1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂镀锌层附着性 / 4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮镀锌层持续性用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致计算截面积 mm2 5.56 单位长度质量 kg/km 43.23 5 JLHA1/G1A-300/50-26/7原则技术参数 5-1 JLHA1/G1A-300/50-26/7　钢芯铝合金绞线技术参数响应表项目单位招标人规定值产品型号规格 JLHA1/G1A-300/50-26/7 外观及表面质量 / 绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷构造铝单线股数/直径根/mm 26/3.83 镀锌钢线股数/直径根/mm 7/2.98 计算截面积共计 mm2 348.37 铝 mm2 299.54 钢 mm2 48.82 外径 mm 24.3 单位长度质量 kg/km 1207.7 20℃时直流电阻 Ω/km ≤0.112 额定抗拉力 kN ≥150.01 弹性模量 GPa 76 线膨胀系数 1/℃ 18.9×10-6 节径比钢芯6根层 / 16～26 铝合金线内层 / 10～16 铝合金线邻外层 / / 铝合金线外层 / 10～12 对于有多层绞线 / 任何层节径比应不不不大于紧邻内层节径比绞向外层 / 右向其她层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正％ 0.5 负％ 0 每盘绞线净重 kg / 每盘绞线毛重 kg / 蠕变特性实验张力 25％RTS 40％RTS 蠕变量％ / / 蠕变量％ / / 钢芯无接头，外层铝合金线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa 5-2 JLHA1/G1A-300/50-26/7铝合金单线技术参数响应表项目单位招标人要求值外观及表面质量 / 表面应光洁，并不得有与良好商品不相称任何缺陷直径 mm 3.83 直径容许偏差正 mm 0.038 负 mm 0.038 20℃时直流电阻率 nΩ·m ≤32.840 抗拉强度绞前 MPa ≥315 绞后 MPa ≥299 伸长率（标距250mm）％ ≥3.0 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 11.52 单位长度质量 kg/km 31.14 卷绕 / 1倍铝线直径卷绕8圈，铝合金线不得断裂 5-3 JLHA1/G1A-300/50-26/7镀锌钢线技术参数响应表项目单位招标人要求值外观及表面质量镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷直径 mm 2.98 直径容许偏差正 mm 0.05 负 mm 0.05 抗拉强度绞前 MPa ≥1310 绞后 MPa ≥1245 1％伸长应力 MPa ≥1140 伸长率（标距250mm）％ ≥3.5 扭转（L=100d）次/360º ≥16 镀锌层质量 g/m2 ≥230 卷绕实验 / 1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂镀锌层附着性 / 4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮镀锌层持续性用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致计算截面积 mm2 6.98 单位长度质量 kg/km 54.26 6 JLHA2/G1A-300/50-26/7原则技术参数 6-1 JLHA2/G1A-300/50-26/7　钢芯铝合金绞线技术参数响应表项目单位招标人要求值产品型号规格 JLHA2/G1A-300/50-26/7 外观及表面质量 / 绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷构造铝单线股数/直径根/mm 26/3.83 镀锌钢线股数/直径根/mm 7/2.98 计算截面积共计 mm2 348.37 铝 mm2 299.54 钢 mm2 48.82 外径 mm 24.3 单位长度质量 kg/km 1207.7 20℃时直流电阻 Ω/km ≤0.1109 额定抗拉力 kN ≥144.02 弹性模量 GPa 76 线膨胀系数 1/℃ 18.9×10-6 节径比钢芯6根层 / 16～26 铝合金线内层 / 10～16 铝合金线邻外层 / / 铝合金线外层 / 10～12 对于有多层绞线 / 任何层节径比应不不不大于紧邻内层节径比绞向外层 / 右向其她层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正％ 0.5 负％ 0 每盘绞线净重 kg / 每盘绞线毛重 kg / 蠕变特性实验张力 25％RTS 40％RTS 蠕变量％ / / 蠕变量％ / / 钢芯无接头，外层铝合金线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa 6-2 JLHA2/G1A-300/50-26/7铝合金单线技术参数响应表项目单位招标人要求值外观及表面质量 / 表面应光洁，并不得有与良好商品不相称任何缺陷直径 mm 3.83 直径容许偏差正 mm 0.038 负 mm 0.038 20℃时直流电阻率 nΩ·m ≤32.530 抗拉强度绞前 MPa ≥295 绞后 MPa ≥280 伸长率（标距250mm）％ ≥3.5 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 11.52 单位长度质量 kg/km 31.14 卷绕 / 1倍铝线直径卷绕8圈，铝合金线不得断裂 6-3 JLHA2/G1A-300/50-26/7镀锌钢线技术参数响应表项目单位招标人要求值外观及表面质量镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷直径 mm 2.98 直径容许偏差正 mm 0.05 负 mm 0.05 抗拉强度绞前 MPa ≥1310 绞后 MPa ≥1245 1％伸长应力 MPa ≥1140 伸长率（标距250mm）％ ≥3.5 扭转（L=100d）次/360º ≥16 镀锌层质量 g/m2 ≥230 卷绕实验 / 1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂镀锌层附着性 / 4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮镀锌层持续性用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致计算截面积 mm2 6.98 单位长度质量 kg/km 54.26 7 JLHA1/G1A-400/50-54/7原则技术参数 7-1 JLHA1/G1A-400/50-54/7　钢芯铝合金绞线技术参数响应表项目单位招标人要求值产品型号规格 JLHA1/G1A-400/50-54/7 外观及表面质量 / 绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷结构铝单线股数/直径根/mm 54/3.07 镀锌钢线股数/直径根/mm 7/3.07 计算截面积共计 mm2 451.54 铝 mm2 399.72 钢 mm2 51.82 外径 mm 27.6 单位长度质量 kg/km 1509.3 20℃时直流电阻 Ω/km ≤0.0841 额定抗拉力 kN ≥186.91 弹性模量 GPa 69 线膨胀系数 1/℃ 19.3×10-6 节径比钢芯6根层 / 16～26 铝合金线内层 / 10～16 铝合金线邻外层 / 10～16 铝合金线外层 / 10～12 对于有多层绞线 / 任何层节径比应不不不大于紧邻内层节径比绞向外层 / 右向其她层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正％ 0.5 负％ 0 每盘绞线净重 kg / 每盘绞线毛重 kg / 蠕变特性实验张力 25％RTS 40％RTS 蠕变量％ / / 蠕变量％ / / 钢芯无接头，外层铝合金线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa 7-2 JLHA1/G1A-400/50-54/7铝合金单线技术参数响应表项目单位招标人要求值外观及表面质量 / 表面应光洁，并不得有与良好商品不相称任何缺陷直径 mm 3.07 直径容许偏差正 mm 0.031 负 mm 0.031 20℃时直流电阻率 nΩ·m ≤32.840 抗拉强度绞前 MPa ≥325 绞后 MPa ≥309 伸长率（标距250mm）％ ≥3.0 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 7.40 单位长度质量 kg/km 20.01 卷绕 / 1倍铝线直径卷绕8圈，铝合金线不得断裂 7-3 JLHA1/G1A-400/50-54/7镀锌钢线技术参数响应表项目单位招标人规定值外观及表面质量镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷直径 mm 3.07 直径容许偏差正 mm 0.05 负 mm 0.05 抗拉强度绞前 MPa ≥1290 绞后 MPa ≥1226 1％伸长应力 MPa ≥1100 伸长率（标距250mm）％ ≥3.5 扭转（L=100d）次/360° ≥14 镀锌层质量 g/m2 ≥245 卷绕实验 / 1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂镀锌层附着性 / 4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮镀锌层持续性用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致计算截面积 mm2 7.41 单位长度质量 kg/km 57.59 8 JLHA2/G1A-400/50-54/7原则技术参数 8-1 JLHA2/G1A-400/50-54/7钢芯铝合金绞线技术参数响应表项目单位招标人要求值产品型号规格 JLHA2/G1A-400/50-54/7 外观及表面质量 / 绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷构造铝单线股数/直径根/mm 54/3.07 镀锌钢线股数/直径根/mm 7/3.07 计算截面积共计 mm2 451.54 铝 mm2 399.72 钢 mm2 51.82 外径 mm 27.6 单位长度质量 kg/km 1509.3 20℃时直流电阻 Ω/km ≤0.0833 额定抗拉力 kN ≥174.92 弹性模量 GPa 69 线膨胀系数 1/℃ 19.3×10-6 节径比钢芯6根层 / 16～26 铝合金线内层 / 10～16 铝合金线邻外层 / 10～16 铝合金线外层 / 10～12 对于有多层绞线 / 任何层节径比应不不不大于紧邻内层节径比绞向外层 / 右向其她层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正％ 0.5 负％ 0 每盘绞线净重 kg / 每盘绞线毛重 kg / 蠕变特性实验张力 25％RTS 40％RTS 蠕变量％ / / 蠕变量％ / / 钢芯无接头，外层铝合金线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa 8-2 JLHA2/G1A-400/50-54/7　铝合金单线技术参数响应表项目单位招标人要求值外观及表面质量 / 表面应光洁，并不得有与良好商品不相称任何缺陷直径 mm 3.07 直径容许偏差正 mm 0.031 负 mm 0.031 20℃时直流电阻率 nΩ·m ≤32.53 抗拉强度绞前 MPa ≥295 绞后 MPa ≥280 伸长率（标距250mm）％ ≥3.5 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 7.402 单位长度质量 kg/km 20.01 卷绕 / 1倍铝线直径卷绕8圈，铝合金线不得断裂 8-3 JLHA2/G1A-400/50-54/7镀锌钢线技术参数响应表项目单位招标人要求值外观及表面质量镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷直径 mm 3.07 直径容许偏差正 mm 0.05 负 mm 0.05 抗拉强度绞前 MPa ≥1290 绞后 MPa ≥1226 1％伸长应力 MPa ≥1100 伸长率（标距250mm）％ ≥3.5 扭转（L=100d）次/360° ≥14 镀锌层质量 g/m2 ≥245 卷绕实验 / 1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂镀锌层附着性 / 4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮镀锌层持续性用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致计算截面积 mm2 7.40 单位长度质量 kg/km 57.59 9 JLHA1/G1A-400/95-30/19原则技术参数 9-1 JLHA1/G1A-400/95-30/19钢芯铝合金绞线技术参数响应表项目单位招标人要求值产品型号规格 JLHA1/G1A-400/95-30/19 外观及表面质量 / 绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷构造铝单线股数/直径根/mm 30/4.16 镀锌钢线股数/直径根/mm 19/2.50 计算截面积共计 mm2 501.02 铝 mm2 407.75 钢 mm2 93.27 外径 mm 29.1 单位长度质量 kg/km 1856.7 20℃时直流电阻 Ω/km ≤0.0823 额定抗拉力 kN ≥234.77 弹性模量 GPa 78 线膨胀系数 1/℃ 18.0×10-6 节径比钢芯6根层 / 16～26 钢芯12根层 / 14～22 铝合金线内层 / 10～16 铝合金线邻外层 / / 铝合金线外层 / 10～12 对于有多层绞线 / 任何层节径比应不不不大于紧邻内层节径比绞向外层 / 右向其她层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正％ 0.5 负％ 0 每盘绞线净重 kg / 每盘绞线毛重 kg / 蠕变特性实验张力 25％RTS 40％RTS 蠕变量％ / / 蠕变量％ / / 钢芯无接头，外层铝合金线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa 9-2 JLHA1/G1A-400/95-30/19　铝合金单线技术参数响应表项目单位招标人要求值外观及表面质量 / 表面应光洁，并不得有与良好商品不相称任何缺陷直径 mm 4.16 直径容许偏差正 mm 0.042 负 mm 0.042 20℃时直流电阻率 nΩ·m ≤32.840 抗拉强度绞前 MPa ≥315 绞后 MPa ≥299 伸长率（标距250mm）％ ≥3.0 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 13.59 单位长度质量 kg/km 36.74 卷绕 / 1倍铝线直径卷绕8圈，铝合金线不得断裂 9-3 JLHA1/G1A-400/95-30/19镀锌钢线技术参数响应表项目单位招标人要求值外观及表面质量镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷直径 mm 2.50 直径容许偏差正 mm 0.04 负 mm 0.04 抗拉强度绞前 MPa ≥1310 绞后 MPa ≥1245 1％伸长应力 MPa ≥1140 伸长率（标距250mm）％ ≥3.0 扭转（L=100d）次/360º ≥16 镀锌层质量 g/m2 ≥230 卷绕实验 / 1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂镀锌层附着性 / 4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮镀锌层持续性用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致计算截面积 mm2 4.91 单位长度质量 kg/km 38.19 10 JLHA2/G1A-400/95-30/19原则技术参数 10-1 JLHA2/G1A-400/95-30/19　钢芯铝合金绞线技术参数响应表项目单位招标人要求值产品型号规格 JLHA2/G1A-400/95-30/19 外观及表面质量 / 绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷结构铝单线股数/直径根/mm 30/4.16 镀锌钢线股数/直径根/mm 19/2.50 计算截面积共计 mm2 501.02 铝 mm2 407.75 钢 mm2 93.27 外径 mm 29.1 单位长度质量 kg/km 1856.7 20℃时直流电阻 Ω/km ≤0.0816 额定抗拉力 kN ≥226.61 弹性模量 GPa 78 线膨胀系数 1/℃ 18.0×10-6 节径比钢芯6根层 / 16～26 钢芯12根层 / 14～22 铝合金线内层 / 10～16 铝合金线邻外层 / / 铝合金线外层 / 10～12 对于有多层绞线 / 任何层节径比应不不不大于紧邻内层节径比绞向外层 / 右向其她层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正％ 0.5 负％ 0 每盘绞线净重 kg / 每盘绞线毛重 kg / 蠕变特性实验张力 25％RTS 40％RTS 蠕变量％ / / 蠕变量％ / / 钢芯无接头，外
