资源描述
1.根据现行原则，弹性体改性沥青防水卷材按胎基分为 玻纤毡 、聚酯毡 、玻纤增强聚酯毡 三类。
2.根据现行原则，弹性体改性沥青防水卷材按上表面隔离材料分为 聚乙烯膜（PE）、细沙 (S) 、矿物粒料（M）、下表面隔离材料为 细沙（S） 、聚乙烯膜 (PE) 。
3.根据现行原则，弹性体改性沥青防水卷材按材料能分为 Ⅰ 型和 Ⅱ 型。
4.沥青针入度是在一定温度及时间内在一定荷重，原则针垂直穿入沥青试件深度，以 mm表达。原则针、针连杆与附加砝码总质量为 100±0.05 g,温度为 25±0.1℃，时间5 s。
5.沥青软化点是试样在测定条件下，因受热而下坠达 25 mm时温度，以 ℃ 表达。
6.聚氨酯防水涂料按组分分为 单组分 、多组分 两种，按拉伸性能分为 Ⅰ 、 Ⅱ 两类。
1.水乳型沥青基防水涂料按性能分为 H 型和 L 型。
2.根据现行原则，塑性体改性沥青防水卷材按胎基分为 聚酯毡 、 玻纤毡 、玻纤增强聚酯毡 三类。
3.根据现行原则，塑性体改性沥青防水卷材按上表面隔离材料分 聚乙烯膜 、 细沙 、 矿物粒料 。下表面隔离材料为 细沙 、 聚乙烯膜 。
4.根据现行原则，塑性体改性沥青防水卷材按材料性能分为 Ⅰ 型和 Ⅱ 型。
5.沥青复合胎柔性防水卷材按性能分为 Ⅰ 型和 Ⅱ 型。
6.建筑防水涂料实验办法原则规定，实验室原则实验条件为：温度 23±5 ℃，相对湿度 50±10 ﹪
严格条件可选取温度 23±2 ℃，相对湿度 50±10 ﹪。
7.测量防水涂料拉伸性能时，将涂膜裁成符合规定 哑铃型 型试件，并画好间距 25 ㎜平行标线。
1.防水涂料拉伸强度取 五 个试件算术平均值作为实验成果，成果精准到 0.01 MPa,断裂伸长率取 五 个试件算术平均值作为实验成果，成果精准到 1 ﹪。
2.现行建筑防水卷材实验办法规定，在裁取试样前样品应在 20±10 ℃下放置至少 24h
3.进行沥青防水卷材拉伸实验时，应制备两组试件，一组 纵向 5个试件，一组 横向 5个试件。试件在试样上距边沿100mm以上任意裁取，矩形试件宽为 50±0.5 mm，长为 200+2×夹持长度 ，长度方向为 实验 方向。试件在实验前23±2 ℃和相对湿度 30%~70% 条件下至少放置 20 h。实验在 （23±2 ）℃ 进行，夹具移动恒定速度为 100±10 mm/min.拉力平均值修约到 5 N，延伸率平均值修约到 1 ﹪

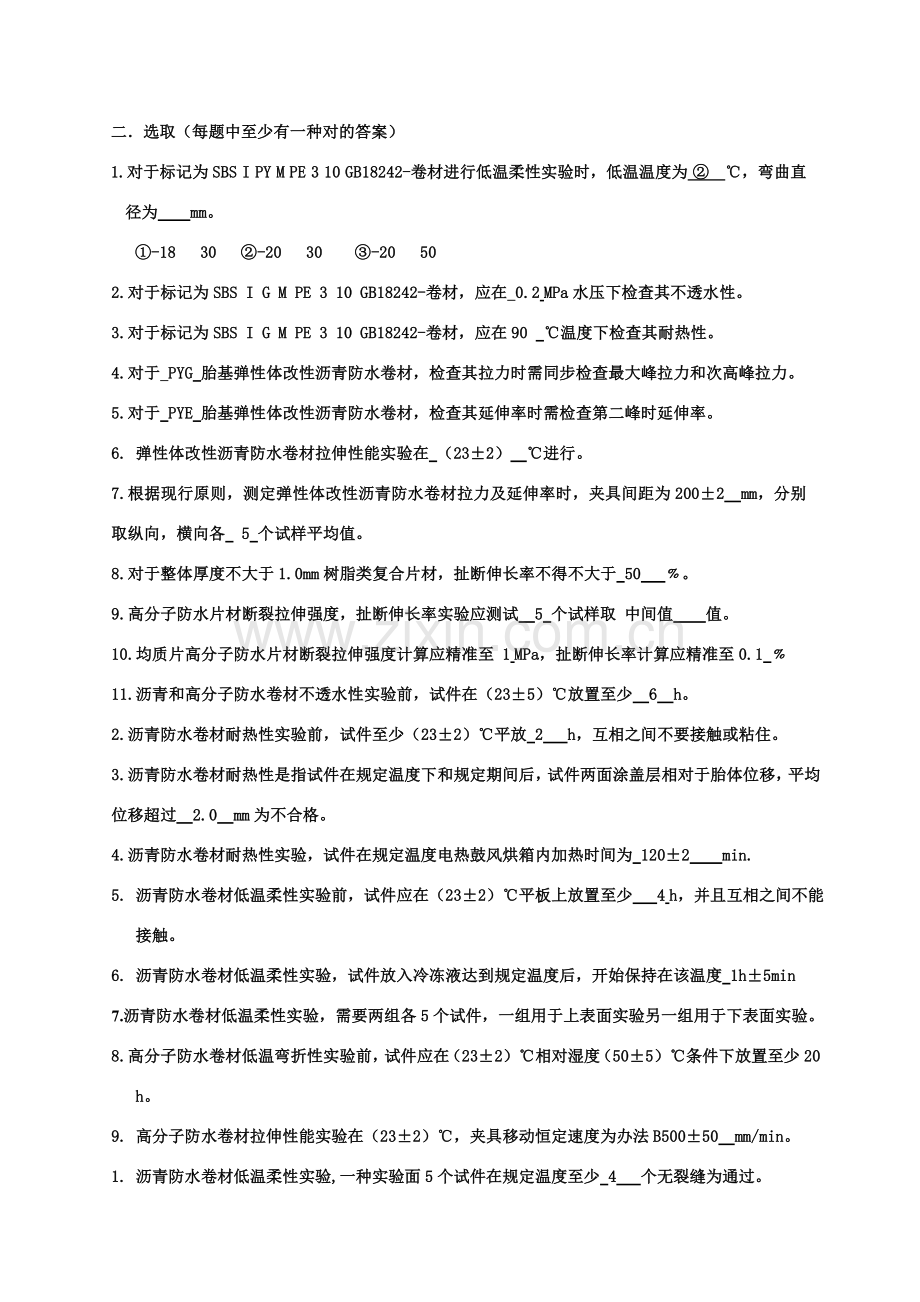

二．选取（每题中至少有一种对的答案）
1.对于标记为SBS I PY M PE 3 10 GB18242-卷材进行低温柔性实验时，低温温度为 ② ℃，弯曲直径为 mm。
①-18 30 ②-20 30 ③-20 50
2.对于标记为SBS I G M PE 3 10 GB18242-卷材，应在 0.2 MPa水压下检查其不透水性。
3.对于标记为SBS I G M PE 3 10 GB18242-卷材，应在90 ℃温度下检查其耐热性。
4.对于 PYG 胎基弹性体改性沥青防水卷材，检查其拉力时需同步检查最大峰拉力和次高峰拉力。
5.对于 PYE 胎基弹性体改性沥青防水卷材，检查其延伸率时需检查第二峰时延伸率。
6. 弹性体改性沥青防水卷材拉伸性能实验在 （23±2） ℃进行。
7.根据现行原则，测定弹性体改性沥青防水卷材拉力及延伸率时，夹具间距为200±2 mm，分别取纵向，横向各 5 个试样平均值。
8.对于整体厚度不大于1.0mm树脂类复合片材，扯断伸长率不得不大于 50 ﹪。
9.高分子防水片材断裂拉伸强度，扯断伸长率实验应测试 5 个试样取 中间值 值。
10.均质片高分子防水片材断裂拉伸强度计算应精准至 1 MPa，扯断伸长率计算应精准至0.1 ﹪
11.沥青和高分子防水卷材不透水性实验前，试件在（23±5）℃放置至少 6 h。
2.沥青防水卷材耐热性实验前，试件至少（23±2）℃平放 2 h，互相之间不要接触或粘住。
3.沥青防水卷材耐热性是指试件在规定温度下和规定期间后，试件两面涂盖层相对于胎体位移，平均位移超过 2.0 mm为不合格。
4.沥青防水卷材耐热性实验，试件在规定温度电热鼓风烘箱内加热时间为 120±2 min.
5. 沥青防水卷材低温柔性实验前，试件应在（23±2）℃平板上放置至少 4 h，并且互相之间不能接触。
6. 沥青防水卷材低温柔性实验，试件放入冷冻液达到规定温度后，开始保持在该温度 1h±5min
7.沥青防水卷材低温柔性实验，需要两组各5个试件，一组用于上表面实验另一组用于下表面实验。
8.高分子防水卷材低温弯折性实验前，试件应在（23±2）℃相对湿度（50±5）℃条件下放置至少20 h。
9. 高分子防水卷材拉伸性能实验在（23±2）℃，夹具移动恒定速度为办法B500±50 mm/min。
1. 沥青防水卷材低温柔性实验,一种实验面5个试件在规定温度至少 4 个无裂缝为通过。
2. 高分子防水卷材拉伸性能实验前，试件应在（23±2）℃和相对湿度（50±5）℃条件下放置至少 20 h。
3.沥青防水卷材拉伸性能实验在（23±2）℃进行，夹具移动恒定速度为 100±10 mm/min
4.反映型防水涂料涂膜制备时，脱模前养护条件为原则条件 96 。
5.建筑防水涂料固体含量实验，试样在规定温度烘箱中恒温 至恒重。
6. 建筑防水涂料耐热性实验，试件在规定温度电热鼓风烘箱中放置 5 h取出，观测表面现象。
7.采用B法测定建筑防水涂料粘结强度时，将两个“8”字形砂浆块断面对接，压紧，砂浆块间涂料厚度不超过 0.5 mm。
8.测定建筑防水涂料拉伸性能时，用于测量涂膜厚度厚度计应满足：接触面直径6mm，单位面积压力 0.02 MPa，分度值0.01mm.
9. 根据现行原则，测定弹性体改性沥青防水卷材拉力及延伸率时夹具间距为 200±2 mm，分别取纵向，横向各 5 个试样平均值。
10. 沥青防水卷材耐热性是指试件在规定温度下和规定期间后，试件两面涂盖层相对于胎体位移，平均位移超过 2.0 mm为不合格。
1.制备聚氨酯防水涂料试件时，应保证最后涂膜厚度为（2.0±0.2）mm。 （× ）
2.SBS防水卷材拉伸速度为50 mm/min. （ × ）
3.反映型防水涂料涂膜制备时，脱模后涂膜应在原则条件下养护72h. (√ )
4.代号“PY”表达胎基为玻纤毡防水卷材 （ × ）
5.按现行原则，玻纤毡弹性体改性沥青防水卷材公称厚度有3mm， 4mm两种规格。 （ √ ）
6.对于标记为NK Ⅱ S3 10 JC/T690-卷材，应在-18℃温度下检查其低温柔性。 （ √ ）
7.测定沥青复合胎柔性防水卷材最大拉力时，应分别取纵，横向各5个试件平均值。（ √ ）
8.裁切高分子复合片材物理性能测定用试样时，应顺着织物纹路，尽量不破坏纤维并使工作某些保证至少纤维根数 （ × ）
9.弹性体改性沥青防水卷材重要合用于工业与民用建筑屋面和地下防水工程。 （ √ ）
10以高分子合成材料为重要材料，复合织物等为保护或增强层，以变化其尺寸稳定性和力学特性，各部位截面构造一致防水片材，称为均质片高分子防水片材。 （ × ）
1.沥青类防水涂料涂膜制备时，脱模前涂膜应在原则条件下养护120h。 （√ ）
2.测定沥青延度，非经另行规定，应在温度（25±0.5）℃拉伸至断裂。 （√ ）
3.沥青软化点是试样在测定条件下，因受热而下坠达15mm时温度，以℃表达。 （ × ）
4.弹性体改性沥青防水卷材按产品性能分为Ⅰ型和Ⅱ型。 ( √ )
5.测定沥青复合胎柔性防水卷材最大拉力时，拉伸速度为50mm/min.。 （ √ ）
6.测定防水涂料拉伸性能时，高延伸率涂料拉伸速度为500mm/min。 （ √ ）
7.测定反映型涂料固体含量时，称量好试样放入烘箱前，应先在原则实验条件下放置12h。 （ × ）
8.测定反映型涂料固体含量时，涂料在烘箱中加热温度为（120±5）℃。 （ × ）
9.防水涂料拉伸性能试件为符合规定哑铃型试件。 （√ ）
10.测定防水涂料拉伸性能拉力实验机，示值精度不低于1﹪. （ √ ）
1. 高分子类防水涂料涂膜制备时，脱模前涂膜应在原则条件下养护96h。 （ √ ）
2. 测定防水涂料拉伸性能时，低延伸率涂料拉伸速度应为200mm/min。 （√ ）
3. 防水涂料涂膜制备时，模框，工具，涂料应在原则实验条件下放置24h以上。 （ √）
４．测定反映型涂料固体含量时，涂料在烘箱中加热温度为（１０５±5）℃。 （ × ）
５．防水涂料固体含量实验成果取两次平行实验平均值，成果计算精准到１﹪. （ √ ）
６．测定防水涂料断裂伸长率时，试件起始标线间距离为５０ｍｍ。 （× ）
７．测定防水涂料拉伸性能拉力实验机，伸长范畴不不大于５００ｍｍ。 （ ×√ ）
８．测定沥青防水卷材拉伸性能拉伸实验机，夹具宽度不不大于５０ｍｍ。 （√ ）
９．为防止沥青防水卷材拉伸试件从夹具中滑移超过极限值，容许用冷却夹具。 （ √ ）
10.测定高分子防水卷材拉伸性能时，应去除任何在距夹具10mm以内断裂或在实验机夹具中滑移超过极限值试件实验成果，用备用件量测。 (√ )
四.简答
1.对沥青防水卷材拉伸性能实验用拉伸实验机有何规定？
2.简述弹性体改性沥青防水卷材不透水性（办法B）实验环节。
3.检查弹性体改性沥青防水卷材温柔性时，卷材弯曲直径如何选取？
答：3mm厚度卷材弯曲直径30mm，4mm，5mm厚度卷材直径50mm
4.简述建筑防水涂料固体含量实验环节。
1. 简述沥青防水卷材温柔性实验环节。
2.简述防水涂料涂膜制备养护条件。
4.简述防水涂料耐热性实验环节。
1. 简述防水涂料不透水性实验环节。
2.防水涂料性能检测原则实验条件是如何规定？
实验室原则实验条件为23±2℃，相对湿度50±10%。严格条件23±2℃，湿度50±5%
五．计算
1.测定某聚氨酯防水涂料拉伸性能（采用哑铃Ⅰ型试件），实验数据如下：
试件
编号
试件中间部位
宽度（mm）
试件平均厚度
（mm）
最大拉力
（N）
试件断裂时标线间距离
（mm）
1
6.0
1.56
20
165
2
6.0
1.52
19
163
3
6.0
1.53
19
166
4
6.0
1.48
18
160
5
6.0
1.50
18
162
计算改涂料拉伸强度和断裂伸长率。
2.测得标记为SBS I G M PE 3 10 GB18242-卷材5个试件纵向拉力分别为432N/50mm、
480N/50mm、416N/50mm、432N/50mm、398N/50mm。计算该卷材纵向拉力值。
3.测定某单组分聚氨酯固体含量，实验数据如下：
序号
培养皿质量
(g)
干燥前试样和培养皿质量
（g）
干燥后试样和培养皿质量（g）
1
22.26
28.78
28.26
2
21.85
28.51
27.90
计算该聚氨酯固体含量。
爱人者，人恒爱之；敬人者，人恒敬之；宽以济猛，猛以济宽，政是以和。将军额上能跑马，宰相肚里能撑船。
最高贵复仇是宽容。有时宽容引起道德震动比惩罚更强烈。
君子贤而能容罢，知而能容愚，博而能容浅，粹而能容杂。
宽容就是忘却，人人均有痛苦，均有伤疤，动辄去揭，便添新创，旧痕新伤难愈合，忘掉昨日是非，忘掉别人先前对自己指责和谩骂，时间是良好止痛剂，学会忘却，生活才有阳光，才有欢乐。
不要容易放弃感情，谁都会心疼；不要冲动下做决定，会后悔毕生。也许只一句分手，就再也不见；也许只一次积极，就能挽回遗憾。
世界上没有不争执感情，只有不肯包容心灵；生活中没有不会气愤人，只有不知原谅心。
感情不是游戏，谁也伤不起；人心不是钢铁，谁也疼不起。好缘分，凭就是真心真意；真感情，要就是不离不弃。
爱你人，舍不得伤你；伤你人，并不爱你。你在别人心里重不重要，自己可以感觉到。所谓华丽转身，均有旁人看不懂情深。
人在旅途，肯陪你一程人诸多，能陪你毕生人却很少。谁在默默等待，谁又从未走远，谁能为你始终都在？
这世上，别指望人人都对你好，对你好人一辈子也不会遇到几种。人心只有一颗，能放在心上人毕竟不多；感情就那么一块，心里始终装着你其实是难得。
动了真情，情才会最难割；付出真心，心才会最难舍。
你在谁面前最蠢，就是最爱谁。其实恋爱就这样简朴，会让你智商下降，完全变了性格，越来越不坚决。
因此啊，不论你有多聪颖，多有手段，多富有袭击性，真爱上人时，就一点也用不上。
这件事情告诉咱们。谁在你面前很聪颖，很有手段，谁就真不爱你呀。
遇到你之前，我觉得爱是惊天动地，爱是轰轰烈烈抵死缠绵；我觉得爱是荡气回肠，爱是热血沸腾幸福满满。
我觉得爱是窒息疯狂，爱是炙热火炭。婚姻生活牵手走过酸甜苦辣温馨与艰难，我开始懂得爱是经得起平淡。
爱人者，人恒爱之；敬人者，人恒敬之；宽以济猛，猛以济宽，政是以和。将军额上能跑马，宰相肚里能撑船。
最高贵复仇是宽容。有时宽容引起道德震动比惩罚更强烈。
君子贤而能容罢，知而能容愚，博而能容浅，粹而能容杂。
宽容就是忘却，人人均有痛苦，均有伤疤，动辄去揭，便添新创，旧痕新伤难愈合，忘掉昨日是非，忘掉别人先前对自己指责和谩骂，时间是良好止痛剂，学会忘却，生活才有阳光，才有欢乐。
不要容易放弃感情，谁都会心疼；不要冲动下做决定，会后悔毕生。也许只一句分手，就再也不见；也许只一次积极，就能挽回遗憾。
世界上没有不争执感情，只有不肯包容心灵；生活中没有不会气愤人，只有不知原谅心。
感情不是游戏，谁也伤不起；人心不是钢铁，谁也疼不起。好缘分，凭就是真心真意；真感情，要就是不离不弃。
爱你人，舍不得伤你；伤你人，并不爱你。你在别人心里重不重要，自己可以感觉到。所谓华丽转身，均有旁人看不懂情深。
人在旅途，肯陪你一程人诸多，能陪你毕生人却很少。谁在默默等待，谁又从未走远，谁能为你始终都在？
这世上，别指望人人都对你好，对你好人一辈子也不会遇到几种。人心只有一颗，能放在心上人毕竟不多；感情就那么一块，心里始终装着你其实是难得。
动了真情，情才会最难割；付出真心，心才会最难舍。
你在谁面前最蠢，就是最爱谁。其实恋爱就这样简朴，会让你智商下降，完全变了性格，越来越不坚决。
因此啊，不论你有多聪颖，多有手段，多富有袭击性，真爱上人时，就一点也用不上。
这件事情告诉咱们。谁在你面前很聪颖，很有手段，谁就真不爱你呀。
遇到你之前，我觉得爱是惊天动地，爱是轰轰烈烈抵死缠绵；我觉得爱是荡气回肠，爱是热血沸腾幸福满满。
我觉得爱是窒息疯狂，爱是炙热火炭。婚姻生活牵手走过酸甜苦辣温馨与艰难，我开始懂得爱是经得起平淡。
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
