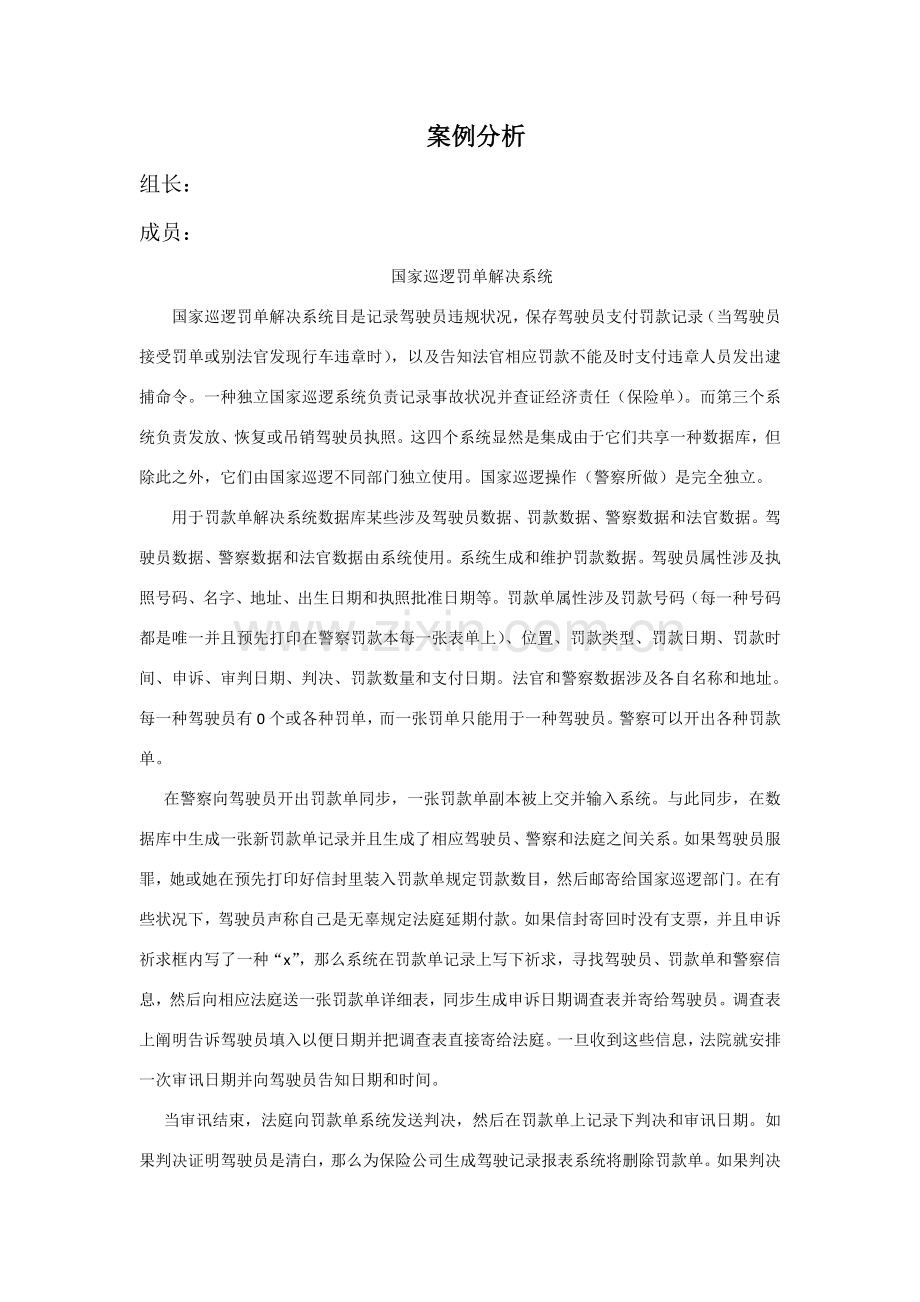

案例分析
组长：
成员：
国家巡逻罚单解决系统
国家巡逻罚单解决系统目是记录驾驶员违规状况，保存驾驶员支付罚款记录（当驾驶员接受罚单或别法官发现行车违章时），以及告知法官相应罚款不能及时支付违章人员发出逮捕命令。一种独立国家巡逻系统负责记录事故状况并查证经济责任（保险单）。而第三个系统负责发放、恢复或吊销驾驶员执照。这四个系统显然是集成由于它们共享一种数据库，但除此之外，它们由国家巡逻不同部门独立使用。国家巡逻操作（警察所做）是完全独立。
用于罚款单解决系统数据库某些涉及驾驶员数据、罚款数据、警察数据和法官数据。驾驶员数据、警察数据和法官数据由系统使用。系统生成和维护罚款数据。驾驶员属性涉及执照号码、名字、地址、出生日期和执照批准日期等。罚款单属性涉及罚款号码（每一种号码都是唯一并且预先打印在警察罚款本每一张表单上）、位置、罚款类型、罚款日期、罚款时间、申诉、审判日期、判决、罚款数量和支付日期。法官和警察数据涉及各自名称和地址。每一种驾驶员有0个或各种罚单，而一张罚单只能用于一种驾驶员。警察可以开出各种罚款单。
在警察向驾驶员开出罚款单同步，一张罚款单副本被上交并输入系统。与此同步，在数据库中生成一张新罚款单记录并且生成了相应驾驶员、警察和法庭之间关系。如果驾驶员服罪，她或她在预先打印好信封里装入罚款单规定罚款数目，然后邮寄给国家巡逻部门。在有些状况下，驾驶员声称自己是无辜规定法庭延期付款。如果信封寄回时没有支票，并且申诉祈求框内写了一种“x”，那么系统在罚款单记录上写下祈求，寻找驾驶员、罚款单和警察信息，然后向相应法庭送一张罚款单详细表，同步生成申诉日期调查表并寄给驾驶员。调查表上阐明告诉驾驶员填入以便日期并把调查表直接寄给法庭。一旦收到这些信息，法院就安排一次审讯日期并向驾驶员告知日期和时间。
当审讯结束，法庭向罚款单系统发送判决，然后在罚款单上记录下判决和审讯日期。如果判决证明驾驶员是清白，那么为保险公司生成驾驶记录报表系统将删除罚款单。如果判决证明驾驶员是有罪，那么法庭给驾驶员另一种写明罚款数目信封，以便驾驶员后来邮寄罚款。
如果驾驶员不能在规定期限内支付罚款，罚款解决系统生成一张逮捕祈求告知并把它寄给法庭。这普通发生在最初信封在两周内没有收回或者法庭提供信封在审讯日期后两周内没有收回。此后事情就由法庭决定。有时法庭规定吊销驾驶员执照，然后解决驾驶员执照系统负责解决吊销事务。
国家巡逻罚单解决系统
系统分析过程
1． 事件表
事件
触发器
来源
活动/用例
响应
目地
警察开出罚单
罚单副本
警察
生成新罚款单记录
新罚款单记录
驾驶员
驾驶员邮寄规定数额罚款
罚款金
驾驶员
更新罚单记录
驾驶员提出申诉祈求
带有申诉祈求标记x罚单
驾驶员
记录申诉祈求
罚款单详细表
法官
申诉日期调查表
驾驶员
法官发送判决
记录下判决成果罚款单
法官
记录判决成果
生成逮捕祈求告知时刻
生成逮捕祈求告知时刻
生成逮捕祈求告知
逮捕祈求告知
法官
2． 实体关系图
3. DFD片段图
4. 系统图
5. 对第一种DFD片段构造化
6. 构造化之后构造图：
罚单系统数据字典
一、数据元素
编号
数据元素名
内部名
值域
值义
类长
备注
E01
执照号码
E02
名字
E03
地址
E04
出生日期
E05
执照批准日期
E06
法官名
E07
法官地址
E08
警察名
E09
警察地址
E10
申诉
E11
审判日期
E12
判决
E13
罚款数量
E14
支付日期
E15
罚款号码
E16
位置
E17
罚款类型
E18
罚款日期
E19
罚款
二、数据流定义表
编号
数据流名
来源
去向
构成
流量
备注
L01
开出罚单
警察
计算机系统
E08+E09+E13+E14+E15+E16+E17+E18+E19
L 02
新罚款单记录
计算机系统
驾驶员
E01+E02+E03+E04+E05+E13+E14+E15+E16+E17+E18+E19
L03
邮寄规定数额罚款
驾驶员
E01+E02+E03+E04+E05+E13+E19
L04
提出申诉祈求
驾驶员
计算机系统
E01+E02+E03+E04+E05+E10
L05
申诉日期调查表
计算机系统
驾驶员
E01+E02+E03+E04+E05+E10
L06
罚款单详细表
计算机系统
法官
E06+E07+E10+E11+E12+E13+E14+E15+E16+E17+E18+E19
L07
发送判决
法官
计算机系统
E06+E07+E11+E12
L08
逮捕祈求告知
计算机系统
法官
三 数据存储
编号
文献名
形式
构成
流入
流出
F01
罚单记录
E13+E14+E15+E16+E17+E18+E19
F02
申诉祈求
E10
F03
判决成果
E11+E12
四 数据构造定义表
编号
文献名
内部名
构成
输入
输出
M1
罚单
E10+E11+E12+E13+E14+E15+E16+E17+E18+E19
五 外部实体定义表
编号
名称
简述
输入数据流
输出数据流
H1
驾驶员
提交罚款或提出申诉
罚款单
罚款金额或申诉祈求
H2
法官
受理申诉，进行判决
申诉
发送判决
H3
警察
开出罚单，负责逮捕
收款单据
六 数据解决定义表
编号
名称
输入
解决逻辑
输出
G1
记录罚单
罚单
依照警察输入罚单信息创立新罚单记录
罚单记录
G2
更新罚款单
罚款金额
驾驶员邮寄规定数额罚款，计算机系统自动更新罚单记录
更新后罚单记录
G3
记录申诉祈求
申诉
依照驾驶员提出申诉，生成申诉祈求
申诉记录
G4
记录判决
判决
记录下法官判决
判决记录
G5
生成逮捕祈求告知
驾驶员不能在规定期限内支付罚款，自动生成逮捕告知令
逮捕告知
罚单解决系统数据库
驾驶员
执照号码（主）、罚款号码（外）名字、地址、出生日期、执照批准日期
罚单
罚款号码（主）、位置、罚款类型、罚款日期、罚款时间、申诉、审判日期、判决、罚款数量、支付日期。
警察
名称（主）、罚款号码（外）、地址
法官
名称（主）、执照号码（外）、地址
