给排水设计项目说明.doc

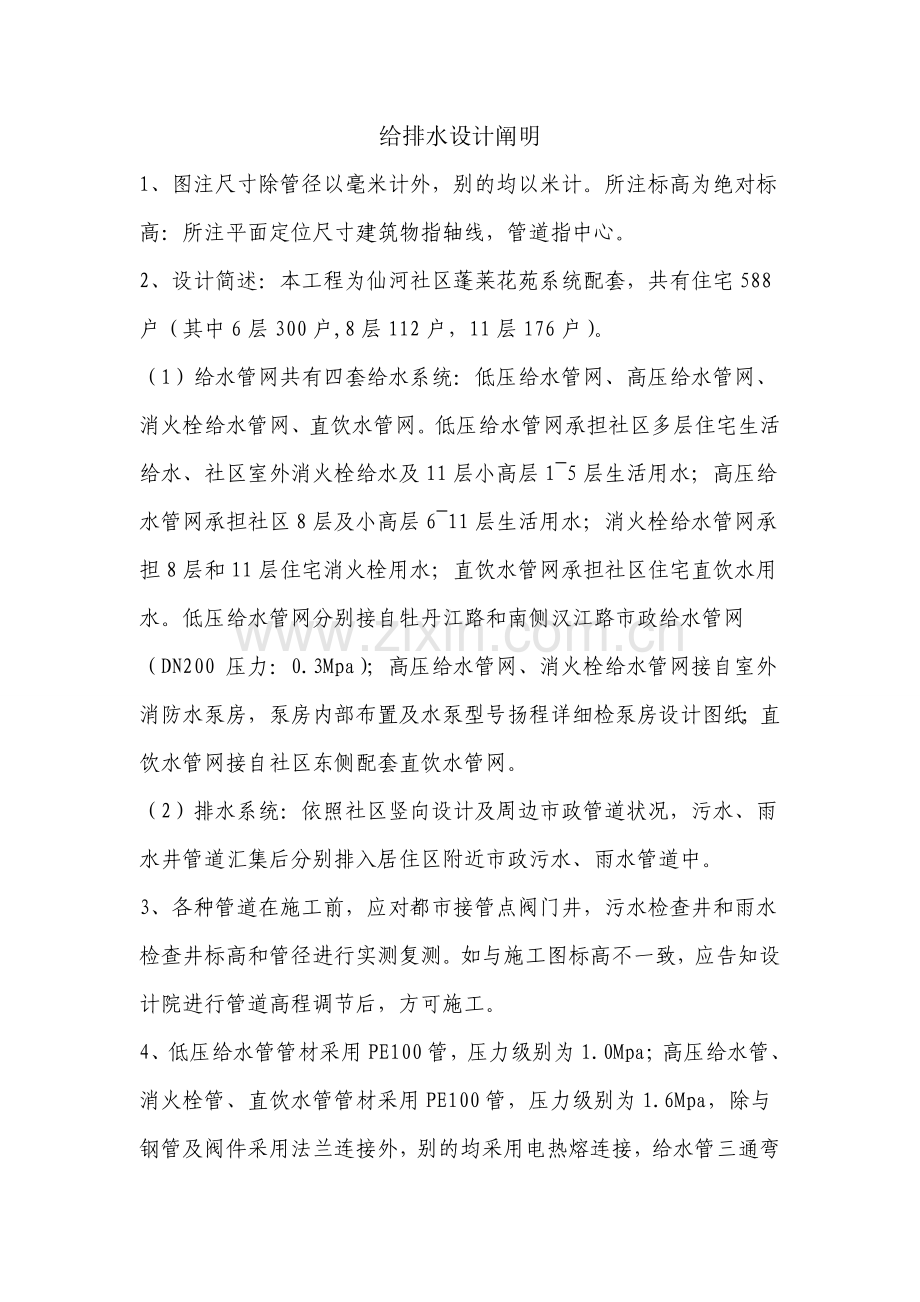

给排水设计阐明
1、图注尺寸除管径以毫米计外，别的均以米计。所注标高为绝对标高：所注平面定位尺寸建筑物指轴线，管道指中心。
2、设计简述：本工程为仙河社区蓬莱花苑系统配套，共有住宅588户（其中6层300户,8层112户，11层176户）。
（1）给水管网共有四套给水系统：低压给水管网、高压给水管网、消火栓给水管网、直饮水管网。低压给水管网承担社区多层住宅生活给水、社区室外消火栓给水及11层小高层1~5层生活用水；高压给水管网承担社区8层及小高层6~11层生活用水；消火栓给水管网承担8层和11层住宅消火栓用水；直饮水管网承担社区住宅直饮水用水。低压给水管网分别接自牡丹江路和南侧汉江路市政给水管网（DN200 压力：0.3Mpa）；高压给水管网、消火栓给水管网接自室外消防水泵房，泵房内部布置及水泵型号扬程详细检泵房设计图纸；直饮水管网接自社区东侧配套直饮水管网。
（2）排水系统：依照社区竖向设计及周边市政管道状况，污水、雨水井管道汇集后分别排入居住区附近市政污水、雨水管道中。
3、各种管道在施工前，应对都市接管点阀门井，污水检查井和雨水检查井标高和管径进行实测复测。如与施工图标高不一致，应告知设计院进行管道高程调节后，方可施工。

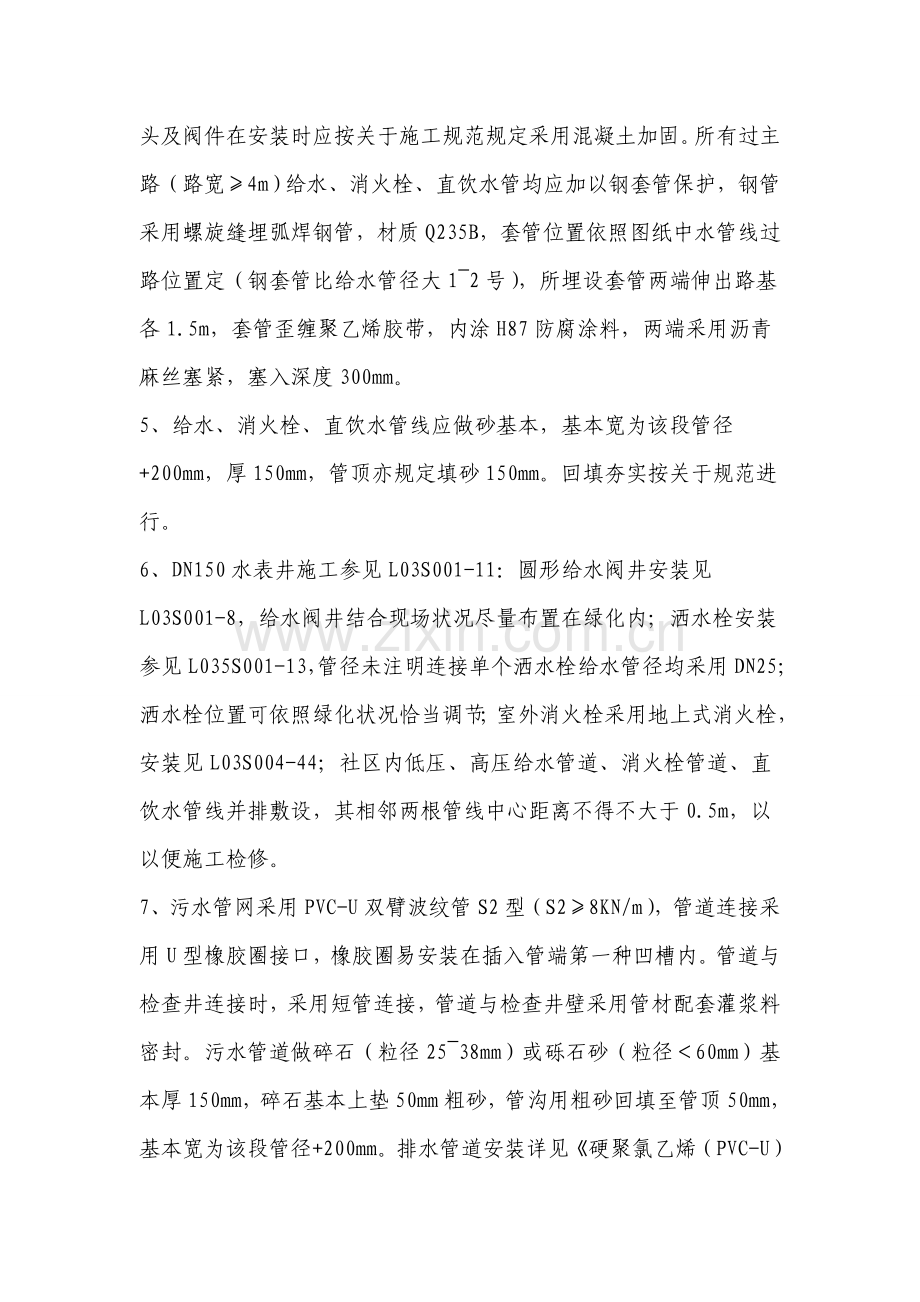

4、低压给水管管材采用PE100管，压力级别为1.0Mpa；高压给水管、消火栓管、直饮水管管材采用PE100管，压力级别为1.6Mpa，除与钢管及阀件采用法兰连接外，别的均采用电热熔连接，给水管三通弯头及阀件在安装时应按关于施工规范规定采用混凝土加固。所有过主路（路宽≥4m）给水、消火栓、直饮水管均应加以钢套管保护，钢管采用螺旋缝埋弧焊钢管，材质Q235B，套管位置依照图纸中水管线过路位置定（钢套管比给水管径大1~2号），所埋设套管两端伸出路基各1.5m，套管歪缠聚乙烯胶带，内涂H87防腐涂料，两端采用沥青麻丝塞紧，塞入深度300mm。
5、给水、消火栓、直饮水管线应做砂基本，基本宽为该段管径+200mm，厚150mm，管顶亦规定填砂150mm。回填夯实按关于规范进行。
6、DN150水表井施工参见L03S001-11：圆形给水阀井安装见L03S001-8，给水阀井结合现场状况尽量布置在绿化内；洒水栓安装参见L035S001-13，管径未注明连接单个洒水栓给水管径均采用DN25；洒水栓位置可依照绿化状况恰当调节；室外消火栓采用地上式消火栓，安装见L03S004-44；社区内低压、高压给水管道、消火栓管道、直饮水管线并排敷设，其相邻两根管线中心距离不得不大于0.5m，以以便施工检修。
7、污水管网采用PVC-U双臂波纹管S2型（S2≥8KN/m），管道连接采用U型橡胶圈接口，橡胶圈易安装在插入管端第一种凹槽内。管道与检查井连接时，采用短管连接，管道与检查井壁采用管材配套灌浆料密封。污水管道做碎石（粒径25~38mm）或砾石砂（粒径＜60mm）基本厚150mm，碎石基本上垫50mm粗砂，管沟用粗砂回填至管顶50mm，基本宽为该段管径+200mm。排水管道安装详见《硬聚氯乙烯（PVC-U）双壁波纹管室外排水管道工程安装图集》DBJT11-109.
8、为了减少地下水渗入、减少小型污水解决设施解决难度和解决费用，本次污水管道检查井选用塑料检查井，其中DN200选用Φ315、DN300选用Φ450检查井。所选用塑料检查井应一次性注塑成型，井筒必要采用厂家专用PVC中空管井筒，井座内部与井筒连接承口处应有360°圆周持续支撑台阶，井座内应有清晰地导流槽，井座与井筒和埋地管网连接应采用橡胶圈密封圈或热缩带柔性连接。安装必要符合《建设社区排水用塑料检查井》/T233-规定。检查井基本采用10cm厚砂基本。所有检查井井盖及井座均选用热塑性树脂复合材料，规格Φ710，社区内宽度不不大于等于4米道路采用重型（710×700）；其她采用普型（710×45）。井圈、井盖与塑料检查井上顶接口做法详见图集08S523，塑料检查井生产厂家应现场指引施工。
9、雨水检查井采用钢筋混凝土管（Ⅱ级管），承插连接，135°混凝土基本（混凝土型号采用C15），做法见省标L03S002-33。
10、雨水检查井采用砖砌圆形检查井：当DN≤300时检查井采用Φ800，当300＜DN≤600时检查井采用Φ10000；井底必要作流槽i，所有检查井均采用蒸压粉煤灰砖砌筑。检查井位于车行道、人行道下时，应保证检查井井盖与车行道路面积人行道铺装相平，检查井位于绿化带内，检查井井盖应保证比绿化带地面高20cm，所有检查井井盖及井座均选用热塑性树脂复合材料，规格Φ710，社区内宽度不不大于等于4米道路采用重型（710×70）；其她采用普型（710×45）。详细做法详见L03S002-21-25.施工时，可依照实际需要恰当调节检查井位置。
11、除注明者外，不同管径污水、雨水管道在检查井处保持管顶平接；图中检查井井底标高与管道内底底标高相似。
12、施工中遇到给水管和排水管交叉时给水管从排水管上部绕过，污水管与雨水管交叉标高无法错开时，交叉处做交叉井（雨水检查井），污水直接通过。其她管线、电缆与排雨水管道交叉不能通过时需加套管并设连接井，连接井底标高应低于雨水管底一倍交叉套管管径。
13、雨水口尽量采用侧立式雨水口，不能满足施工位置规定做平算式雨水口。详细做法参见国标图集05S518《雨水口》第20、21页。所有雨水口均采用蒸压粉煤灰砖砌筑。雨水箅子选用热塑性树脂复合材料，重型雨水箅子（750×450×75）。雨水口间距30米左右，除图中注明外，雨水口以D200mm雨水口管通过近来检查井或连接井接入排雨水管道。雨水口串联时雨水口管管径均采用DN300mm，并且就近接入雨水检查井或连接井。雨水口管普度均为1%。所有场地上雨水口应设于场地标高最低点，周边场地应向雨水口方向找坡。
14、化粪池：化粪池采用矩形钢筋混凝土化粪池，化1、化3-化5采用7#化粪池，V=20m³：化2、化6采用9#化粪池，V=30m³；施工参见03S702.污水停留时间为12h，清掏周期为90-180天，化粪池距建筑物外墙不适当不大于5.0m。
15、给水管道埋深应保证覆土深度不不大于0.80m。各管线埋设标高应依照工艺管线规定现场组织。管线交叉时标高错开。由于工艺管线较多，施工时规定仔细核对室内系统接口，保证精确无误。
16、给水管试压：先作严密性试压，实验压力0.35Mpa，合格后再作强度试压，实验压力1.0Mpa,试压按《室外硬聚氯乙烯积水管施工及验收技术规程》进行，排水管道作闭水实验，沿井段顺序进行，实验水头应不低于该实验段上游管顶2m并保持此水头，以不超过容许渗水量为合格。
管道种类
管径
1Km24小时容许渗水量
DN
DN
DN
DN
PVC-U双壁波纹管
9
15

钢筋混凝土管

21
25
28
容许渗水量表
17、其她未尽事宜按国家关于原则和规范执行。
