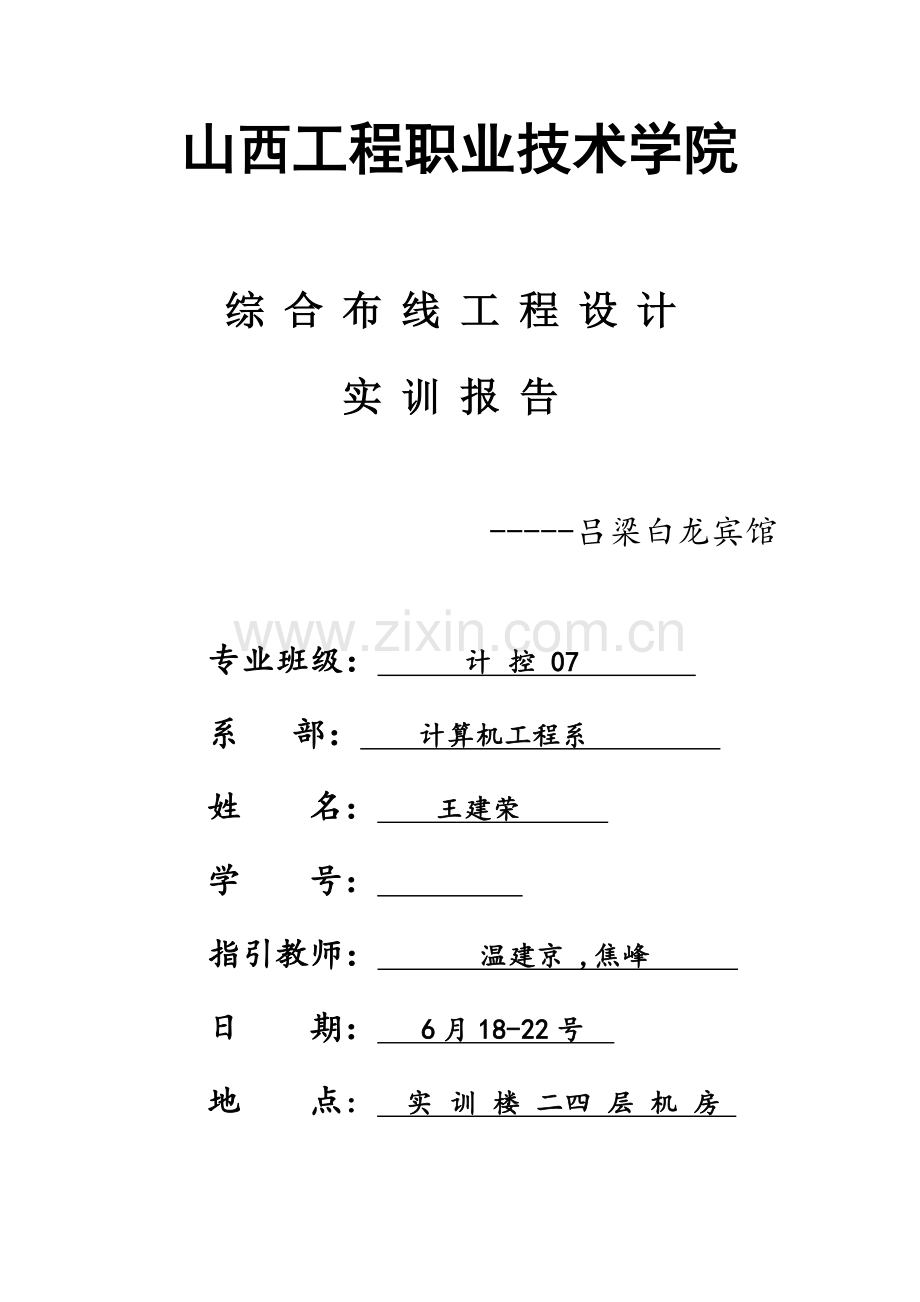

山西工程职业技术学院

综合布线工程设计
实训报告

-----吕梁白龙宾馆

专业班级： 计 控 07
系 部： 计算机工程系
姓 名： 王建荣
学 号：
指引教师： 温建京 ,焦峰
日 期： 6月18-22号
地 点： 实 训 楼 二四 层 机 房

一.实训目
理解现场施工环节和培养自我动手能力，通过亲手实践进一步理解所学综合布线知识，并学会把已学知识贯通起来达到灵活运用地步。

二.实训办法
先认真听教师讲，再亲自动手操作，以小组为单位合伙为主。

三.实训任务
先亲自动手完毕教师布置实践任务，再通过查资料看书跟同窗交流不懂或含糊不清知识，最后小组完毕一份总体报告（规定详细电子档）自己再独立完毕一份突出自己在小组中分派任务。

四． 设计目的
吕梁白龙宾馆综合布线设计，将达到如下目的：
1.构架千兆互联网为主干，实现每个客房,管理间,楼层设备间互联。
2. 每个客房,管理间,楼层设备间均可实现1000M电信或网通线路接入，实现信息资源充分共享。
3.将采用100M光纤接入中华人民共和国联通网络。
4.将设立WWW服务、FTP服务、E-MAIL服务、VOD服务。
5.必要安装内容过滤器，以过滤网站不良信息。
6.必要能进行全网智能化管理，使系统管理员可以以便、高效地实现网络管理。
7.为后来网络建设预留发展和扩容空间。
2.2白龙宾馆分布表（表2-2）
楼名
层数
信息点
白龙宾馆弱点信息点
地下1
31
1
24
2
17
3
40
4
78
5
78
6
74
7
77
8
4
共计
9
423

五．白龙宾馆综合布线系统图

六．子系统设计方案
整个综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统构成。
1. 工作区子系统设计
工作区子系统布线由信息插座至终端设备连线构成，是插座到顾客终端区域，涉及所有顾客实际使用区域。信息插座采用地面安装形式，也可以采用墙面安装方式。
信息插座设计涉及插座构成器件选配办法和数量记录.表格如下：
楼层
水晶头
模块
底盒
跳线
单口
面板
地下1
132
33
16
31
33
1
96
26
12
24
26
2
68
19
9
17
19
3
160
42
20
40
42
4
312
80
36
78
80
5
312
80
36
78
80
6
296
76
37
74
76
7
308
80
36
77
80
8
16
6
2
4
6
共计
1700
442
204
423
442

A．信息插座选取：信息插座选用西天型插座（如图3-1）。墙面安装插座盒底边距地300mm，在地面插座盒内和墙面信息插座旁安装单相三孔电源插座。工作区子系统为满足信息高速传播详细状况，所有选用超五类系列信息模块，性能所有超过国际原则ISOIS 11801 指标。而数据点采用西天超5类信息插座模块，其功能100MHz时其最差线对近端串音衰减高达44dB。专利设计全金属化簧片构造，无印制板，保证长期使用可靠性。模块化设计，免接线工具，使用灵活以便，后部压线盖设计更合理。
B．模块安装办法：
1.将双绞线按模块上标明颜色相应插入；
2.将上面板往下扣好，保证每条线都相应入槽；
3.将模块扣上面板；
插座面板选取：使用西天墙面双位插座面板（如图3-2），并具备防尘弹簧盖板，其功能有单口、双口、斜角双口三种规格，PC材料，面板上有标记模块用于端口标记，专利防尘门，可安装西天系列插座模块，外形尺寸：86×86mm。可配合底座明装盒或暗盒使用。
C．面板安装办法：
1.将接好模块卡在面板上；
2.标记块标记信息口用途，安在面板上；
3.端标语可用不干胶贴在外框面板反面，以便于管理；
4.将面板盖好。
2.水平子系统设计
水平子系统设计应涉及信息点需求、信息插座设计和水平电缆设计三某些。 信息点需求某些应以链接Excel表格描述按楼层分布（对于大规模工程还可再按区细分）各种 信息点数量和总计数量。表格形式如下：
层数
五类信息点
三类信息点
地下1
11
20
1
12
12
2
8
9
3
20
20
4
39
39
5
39
39
6
37
37
7
37
40
8
2
2
共计
205
218
信息插座设计涉及插座构成器件选配办法和数量记录.表格如下：
楼层
水晶头
模块
底盒
跳线
单口
面板
地下1
132
33
16
31
33
1
96
26
12
24
26
2
68
19
9
17
19
3
160
42
20
40
42
4
312
80
36
78
80
5
312
80
36
78
80
6
296
76
37
74
76
7
308
80
36
77
80
8
16
6
2
4
6
共计
1700
442
204
423
442

水平子系统是由建筑物各管理间至各工作区之间电缆构成。水平子系统作用是将干线子系统电缆线路延伸到顾客工作区，该系统从各个子配线间出发到达每个工作区信息插座。水平线缆采用超五类4对非屏蔽双绞线。它可以在100m范畴内保证155Mbps传播速率，可以满足信息传播规定。为了满足高速率数据传播，数据传播选用普天超5类四对UTP双绞线， 由于所用数据线均采用了超5类UTP双绞线，因而白龙宾馆而言，超5类UTP双绞线布线时带宽和传播速率能满足武威职业学院校园网楼宇内信息点规定100M接入， 超5类布线与垂直干线一起使用，为带宽应用程序提供完全端到端布线解决方案，合用于网络扩展及升级，成本底维护费用少。所有产品满足ISO/IEC 11801等原则。
RJ45水晶头压接办法：（T568A原则）基本线序是绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
1.RJ45水晶头线色、线对可按如下办法辨认：
5类双绞线：（如图3-3）
第1对：蓝白/蓝
第2对：橙白/橙
第3对：绿白/绿
第4对：棕白/棕
2.压接水晶头将5类双绞线外皮剥掉，留出4对双绞线长度约 1厘米。按上述T568A原则安排线色顺序，并将8条线插入水晶头，用RJ45压线工具加工即成。
水平电缆设计应涉及：
1. 水平电缆在此布线系统中位置 从哪些配线架连到哪些插座。
2. 选配水平电缆型号 计算机和电话信息点分别采用哪种型号电缆，该电缆TIA类别、特点，这样选取长处。
3. 水平电缆数量与信息点数量关系 一条线带一种计算机信息点或一条线带一种计算机信息点加一种电话信息点或一条线带两个电话信息点。
4. 各种水平电缆数量计算，按楼层以表格形式描述：
楼层
五类电缆数
五类电缆(米)
折盒箱
三类电缆数
三类电缆(米)
折合箱
地下1
41
1958
4
11
524
2
1
24
880
3
14
490
2
2
30
980
4
8
260
1
3
56
2100
7
20
710
3
4
77
3600
12
39
1860
6
5
77
3600
12
39
1860
6
6
73
3580
12
37
1800
6
7
76
3700
13
37
1790
6
8
5
350
2
2
138
1
共计
459
20748
68
207
9432
33
布设办法：水平双绞线安装长度均不应超过90米。水平双绞线布线从房间内信息点引出并布到相应配线机柜内。其设计采用PVC线槽安装。依照整个白龙宾馆综合布线设计方案，对配备信息点插座应采用安装在墙底面壁上。3.管理子系统设计
管理子系统连接水平电缆和垂直干线，是综合布线系统中核心一环，惯用设备涉及配线架、理线架、跳线和必要网络设备，其作用是为连接其她子系统提供连接手段，容许将通信线路定位或重新定位到建筑物不同某些，以便能容易地管理通信线路，使移动设备时能以便地进行跳接。为以便日后更改、增长、维护，必要要对整个布线系统电缆、连接硬件、空间、走道等进行统一管理。
管理间
机柜
设备间
数据配线架24口
互换机24口
光缆配线架24口
语音配线架110对
理线器（个）
光耦合器（个）
尾纤（根）
光纤跳线（个）
FD8
9
BD8
1
1
11
3
5
1
1
1
BD7
5
5
17
5
5
5
FD6
BD6
5
5
17
5
5
5
BD5
5
5
14
4
18
5
5
5
FD4
BD4
5
5
18
5
5
5
BD3
4
4
15
4
4
4
FD2
BD2
2
2
7
2
7
2
2
2
BD1
2
2
7
2
2
2
BD地下1
3
3
10
3
3
3
FD+BD

32
32
33
9
80
32
32
32

对于白龙宾馆而言在设计方案中，将各个楼层信息点通过PVC管槽走墙边通向各个楼层配线机柜，机柜里放置普天超5类24口配线架，对各个信息点接头进行跳线配备，再通过配线架与互换机相连。采用普天超5类24口配线架（由安装板和超5类RJ45插座模块组合而成），可安装在19"原则机架上，只占用1U空间，占用地方小，搬运迁移以便。插座正面是原则RJ45插座，端口性能达到超五类性能规定，屏蔽性能完全符合原则规定。数据主干光缆端接采用普天抽屉式12端口光纤分线盒。超5类系列跳线在设备间用于连接配线架到网络设备端口，在终端用于连接墙面插座到终端设备计算机网络接口。
4.垂直干线子系统设计
A.干线子系统选型
垂直干线设计必要满足顾客当前需求，同步又能适合顾客此后规定。为此，咱们采用普天6芯多模室内光缆，支持数据信息传播。其功能在于多用途室内布线光缆是由若干根单模或多模单芯紧套光纤环绕中心加强构件胶合成缆芯后，外加绕包层，再套上PVC或低烟无卤（LSZH）材料外护套构成。由于多模光纤光耦合率高，纤芯对准规定相对较宽松。当计算机数据传播距离超过100米时，用光纤作为数据主干将是最佳选取，并具备大对数电缆无法比拟高带宽和高保密性、抗干扰性。随着计算机网络和光纤技术发展，光纤应用愈来愈广泛。光纤数据传播速率可达1Gbps以上，可满足白龙宾馆信息化需求，适应计算机网络发展。
B.干线电缆布设办法
垂直干线子系统作用是把主配线架与各分派线架连接起来，在白龙宾馆垂直干线子系统中连接计算机中心机房至楼层配线间重要是主干光纤和大对数电缆。当前拟用多模光缆进行，由于构架千兆校园网主干，也以便日后网络扩展，干线电缆将使用明铺金属线槽由连接设备传递到设备间并送至最后接口。而计算机数据线路采用6芯室内多模光缆（如图3-4）。其长处是传播损耗小、抗干扰能力强、频带较宽，也是为了适应将来信息技术发展规定。垂直干线电缆（涉及双绞线和光缆）沿弱电竖井中架设金属线槽内（规格为200mm×100mm）敷设，电缆与金属线槽每米设一固定点。
管理间
光缆长(m)
大对数电缆长(m)
金属桥架个数
FD8-FD7
167
149
16
FD8-FD6
148
130
14
FD6-FD5
129
121
13
FD6-FD4
110
102
11
FD4-FD3
91
83
9
FD4-FD2
72
64
7
FD2-FD1
53
45
5
FD2-FD地下
34
26
3
5.设备间子系统设计
设备间子系统是整个布线数据系统中心单元，实现每层楼汇接来电缆最后管理。设备间是在每幢大楼恰本地点设立进线设备，进行网络管理以及管理人员值班场合。由综合布线系统建筑物进线设备，数据、计算机等各种主机设备及其保安配线设备等构成，重要用于汇接各个IDF，涉及配线架、连接条、绕线环和单对跳线等。设备间子系统所有进线终端设备采用色标区别各类用途配线区。为满足各种计算机网络系统对布线系统规定。计算机网络可以通过光纤跳线构成构造航线路连接，并通过各种网络合同支持着各种计算机网络。
网络中心及各配线间安装：采用原则机柜，对所有信息点均通过一定编码规则和颜色规则，以以便顾客使用和管理以便，数据主配线间设在整个校园网络中心，用12芯室外光缆连接到各个楼配线机柜内，本机柜此外还肩负着一楼所有信息点配线架。而白龙宾馆设在八楼在此安装核心互换机，白龙宾馆配线间设在7楼弱电间内，白龙宾馆负责管理教学楼信息点，白龙宾馆行政办公楼配线间设在3楼弱电间内，白龙宾馆负责管理行政办公楼信息点，白龙宾馆房间1层楼、2层楼、3层楼、4层楼配线间均设在2楼弱电间内，负责管理白龙宾馆1层楼、2层楼、3层楼、4层楼信息点.
设备间环境注意规定
主设备间对环境有较高规定。主设备间内需建立一种照明良好、通过仔细调节、安全而又得到保护环境，普通应达到如下规定：
1.保持室内无尘土，具备良好通风条件，室内照明不低于540Lx。
2.室温保持在18摄氏度到27摄氏度之间，相对湿度保持在30%至55%。建议安装空调以保证温度、湿度规定。
3.安装适当符合有关规定规定消防系统。
使用防火门、至少能耐火1小时防火墙(从地板到天花板)和阻燃漆。
房间至少有一扇窗留作安全出口。
设备间内设备安装建议进行抗震加固。详细办法为制作抗震底座并与地面用膨胀螺栓固定。网络机架用螺栓固定在抗震底座上。设备间内机架或机柜前面净空不不大于800mm，背面净空不不大于600mm。壁挂式配线设备底部离地面高度不不大于300mm。任意配线架金属基座都应接地，接地电阻不不不大于3欧姆， 每个电源插座容量不不大于300W。室内应提供UPS电源以保证网络设备运营及维护供电，对电源插座容量也有一定规定。
对各楼中管理间对环境也有规定。对于环境温度，通风状况等都必须符合一定规定，普通应尽量保持室内无尘土，符合关于消防规范，配备消防系统等。设备间面积（除网络中心外）建议不不大于10平方米。设备间提供2个200V、
10A带保护接地单相电源插座。
设备子系统重要涉及到HUB成品跳线，要配各种长度尽量短跳线，否则主配线架会很乱。

设备间
数据配线架24口
互换机24口
光缆配线架24口
语音配线架110对
理线器（个）
光耦合器（个）
尾纤（根）
光纤跳线（个）
BD8
1
1
11
3
5
1
1
1
BD7
5
5
17
5
5
5
BD6
5
5
17
5
5
5
BD5
5
5
14
4
18
5
5
5
BD4
5
5
18
5
5
5
BD3
4
4
15
4
4
4
BD2
2
2
7
2
7
2
2
2
BD1
2
2
7
2
2
2
BD地下1
3
3
10
3
3
3
共计
32
32
33
9
80
32
32
32
七．防雷
1.设计根据
1.1 建筑物防雷设计规范 BG50057-94
1.2 电子计算机机房设计规范 GB50174-93
1.3 民用建筑电器设计规范 JGJ/T16-92
1.4计算站场地安全规定 GB9361-88
2.设计原则
由于机房雷电防护系统对所保护系统业务正常运营具备非常重要作用,因而雷电防护系统应具备先进性、可靠性、易维护、易升级等方面突出特性。
3.防雷防浪涌及接地系统
3.1实行防雷工程重要就是要保证机房设备安全运营，保证计算机网络传播质量，在各点进行不同级别防雷保护。依照办公楼实际状况，提出如下防雷办法：
1.对信息中心机房进行全方位防雷接地保护；
2.对监控机房等进行全方位防雷接地保护；
3.对室外摄像头进行电源、视频、控制线路进行全面保护；
3.2机房内部防雷辅助办法
1.为了保证在机房内工作人员不受静电及电磁脉冲危害，需在静电地板下做均压网，且均压网与接地做良好连接。使整个机房内地板电位一致。
2.需将静电地板下方支撑钢架与均压网做良好电气连接，使静电地板上积累电荷有良好泻放通道。
3.将机房内所有需要接地设备金属表面与均压网汇流排做良好电气连接
八．接地保护
综合布线电缆和有关连接硬件接地是提高应用系统可靠性、抑制噪声、保障安全重要手段。因而，设计人员、施工人员在进行布线设计施工前，都必要对所有设备，特别是应用系统设备接地规定进行认真研究，弄清接地规定以及各类地线之间关系。如果接地系统解决不当，将会影响系统设备稳定性，引起故障，甚至会烧毁系统设备，危害操作人员生命安全。综合布线系统机房和设备接地，按不同作用分为直流工作接地、交流工作接地、安全保护接地、防雷保护接地、防静电接及屏蔽接地等。
1.接地系统
1.1机房独立接地规定
依照《电子计算机机房设计规范－GB 50174-93》中对接地规定：交流工作接地、安全保护接地、防雷接地接地电阻应≤4欧，本设计接地电阻≤2欧，以提高安全性和可靠性。机房设独立接地体接地网，规定接地桩距离大楼基本15-20米。
1.2机房接地系统
计算机接地系统是为了消除公共阻抗合，防止寄生电容偶合干扰，保护设备和人员安全，保证计算机系统稳定可靠运营重要办法。如果接地与屏蔽对的结合起来，那么在抗干扰设计上最经济并且效果最明显一种，因而，为了能保证计算机系统安全，稳定、可靠运营，保证设备人身安全，针对不同类型计算机不同规定，设计出相应接地系统。
线路防护
进入建筑物所有线路必要安装电涌保护器，低压配电线路应设计三级保护。
技术参数
SPD1：选用I级分类实验冲击电流Iimp通过幅值电流不不大于35KA（10/350μs），残压不大于4KV；
SPD2：选用标称放电电流不不大于15KA（8/20μs），残压不大于1.5KV；
SPD3：选用标称放电电流不不大于3.5KA（8/20μs），残压不大于1.2KV；
产品验收
所有产品必要具备国家有关部级质检机构出具检查报告。.
九.线槽及线缆布设要点
1．安装前注意事项
主机房内预留接地端子，接地线与建筑共用接地系统连成一体。各楼层配线柜单独接地，接地导线截面为20mm2，各段金属桥架和钢管应保持电气连接，并在两端做良好接地。
由于网络布线工程实行设计对布线全过程起着决定性作用，工程实行设计机构应慎之又慎。在实行设计时应注意。
2．符合规范化原则
构造化布线实行设计不但要做到设计严谨，满足顾客使用规定，还要使其造价合理，符合规范化原则。国际和国内对构造化布线有着严格规定和一系列规范化原则，这些原则对构造化布线系统各个环节都做了明拟定义，规定了其设计规定和技术指标。
3．线槽线缆布设要点
PVC管道布设：管道可以明敷或预埋，在线路中间要注意管道拐弯半径必要满足线缆最小半径规定。金属管道和强电系统保持足够距离，并且保护接地。
金属桥架安装：金属桥架用于本设计弱电系统线缆敷设，因此其大小规定考虑所有弱电系统线缆使用，要注意桥架拐弯半径必要满足线缆最小半径规定。金属桥架要尽量和强电系统管线保持足够距离，并且保护接地。
布线线缆：每个系统线缆在管道和桥架内规定分开布放、绑扎，在布线缆时，避免拉力过大和不匀，线缆头要有标签编号，以便辨认。

综合布线材料预算表
序号
材料名称
材料规格
数量
单位
单价（元）
共计（元）
1
网络机柜
6U,五面出线
4
个
300
1200
2
配线架
24口
6
个
100
600
3
跳线架
110
6
个
80
480
4
理线环

6
个
50
300
5
网线
4对8芯
3
箱
100
300
6
钢缆

5
米
5
25
7
插座底盒
明装,86系列塑料
204
个
2
408
8
插座面板
单口,86系列塑料
204
个
1
204
9
插座面板
双口,86系列塑料
2
个
1
2
10
网络模块
RJ45
205
个
0.3
61.5
11
语音模块
RJ11
218
个
0.2
43.6
12
线槽
39X18,白色,塑料
400
米
5

13

20X10,白色,塑料
200
米
4
8000
14
拐角
39X18,白色,塑料
50
个
0.2
10
15

20X10,白色,塑料
50
个
0.1
5
16
三通
39X18,白色,塑料
50
个
0.3
15
17

20X10,白色,塑料
50
个
0.2
10
18
阴角
39X18,白色,塑料
50
个
0.1
5
19

20X10,白色,塑料
50
个
0.1
5
20
线管
20X10,白色,塑料
50
米
10
500
21
弯头
20X10,白色,塑料
50
个
0.3
15
22
线管三通
20X10,白色,塑料
50
个
0.1
5
23
辅料

50
总计
14244.1

十.实训总结
本次综合布线实训分为两个阶段，一种阶段是在实训楼二层机房做综合布线系统理论设计，此外一种阶段是在实训楼四层进行综合布线模仿布线实训。
通过实训，我更进一步理解了综合布线设计环节以及施工办法。一方面是表格设计方面，面对网络综合布线中浮现某些表格，原先咱们看都看不懂，通过在学校第一天实训，咱们自己也能设计出类似表格，对信息点采集也有了一定理解。另一方面是Visio软件应用能力得到了提高，从只能按照书上图来画到最后居然独自画好了白龙宾馆平面路由图；通过在四层机房实训，咱们见到了此前咱们没有见到设备和仪器，通过度组模仿网络综合布线实训，也让咱们发现了自己诸多局限性之处。为后来这门课学习指明了学习方向。同步也很感谢陈教师给咱们安排这次实训机会，让咱们不但学到了知识，还培养了能力。最后就是这次实训我以为我收获最大：我初步理解了综合布线整个系统设计，施工以及检查一种工程过程，这是我收获最大一种地方。
