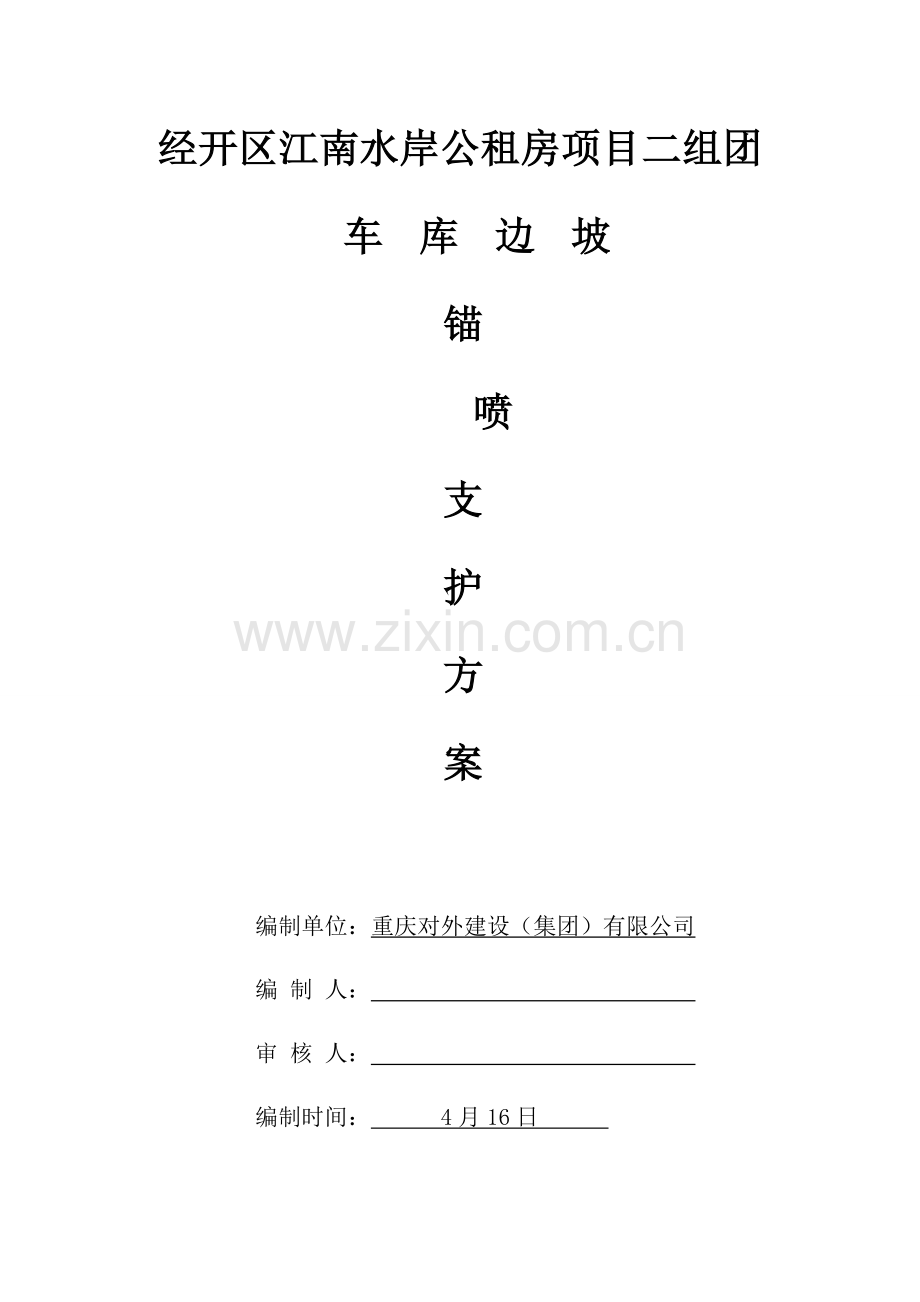

经开区江南水岸公租房项目二组团
车 库 边 坡
锚
喷
支
护
方
案

编制单位：重庆对外建设（集团）有限公司
编 制 人：
审 核 人：
编制时间： 4月16日
目录
一、工程概况 5
二、基坑边坡治理理由 5
三、边坡治理目的 6
四、治理方案选取 6
五、施工准备 9
1、组织准备 9
2、技术准备 9
3、重要施工设备准备 9
六、施工办法、顺序及工艺流程 10
1、施工办法 10
2、施工顺序 10
七、施工办法及技术规定 10
（一）、搭设施工脚手架及操作平台 10
（二）、人工凿打清除坡面松散岩石 11
八、质量保证及技术办法 15
九、保证工期办法 17
十、安全、文明施工办法 17

车库边坡锚喷支护方案
一、工程概况
本工程属于重庆市城投公租房建设有限公司投资建设重庆市经开区公共租赁住房项目。工程地址重庆市南岸区长生桥镇乐天村、桃花店村，茶涪路南侧地块，本工程为Ⅱ组团，重要建筑单体涉及9栋一类高层住宅楼（27层~ 33层）、二组配套商业楼和一种地下车库。当前施工现场土方开挖基本完毕，拟建建筑物南侧为Ⅰ、Ⅲ组团工地，北侧是茶涪路，拟建区内沟岭相间，原始地貌高差起伏较大。
我组团实行地下车库建筑面积为80002.53平方米，工程体量较大，占地面积较大。
二、基坑边坡治理理由
本工程基坑形状为不规则形状，基坑边坡高度约6-15m， 基坑四周地面荷载复杂，离周边暂时道路很近，属对变形较敏感基坑边坡。据勘察和设计资料，场地内有局部范畴人工填土和原始地貌强风化泥岩、砂岩，该层稳定性能较差，如遇雨水极易引起不良地质变化。此外由于土石方施工方开挖爆破导致对车库周边岩石扰动，形成大量大体积岩石悬空裸露，以及开挖坡度未满足规定，坡度较陡，边坡裸露，这些都严重影响岩层稳定，开挖后暂未采用有效支护办法：边坡坡顶无截、排水办法，在遇大暴雨或持续降雨不利条件下，雨水入渗至边坡体内，一方面增长了边坡岩土体自重，另一方面边坡岩土体抗剪强度进一步减少，也许导致边坡失稳，潜在地质灾害将会威胁到施工安全，需及时进行治理。 三、边坡治理目的
防止因雨水冲刷导致安全隐患，满足施工安全，硬化边坡裸露岩土，规范施工作业面文明施工。
四、治理方案选取
依照《重庆市经开区江南水岸公租房项目Ⅱ组团岩土工程勘察报告》和有关基坑边坡支护和治理规范，我项目施工Ⅱ组团拟采用如下边坡治理方案（详细分段范畴详平面图）：
1、A-A段：属坡度和高度较大、受雨水冲刷边坡，重要采用钢筋锚杆挂网喷射C20钢筋砼作锚喷支护。土钉锚固钢筋网双∅6.5@200，喷射C20混凝土进行支护，平均厚度80mm,钢筋网片按2米布设加强筋，加强筋采用直径14二级螺纹钢双向布置,土钉采用直径22螺纹钢,原土质边坡锚入土层不少于2米，填方区锚入边坡不少于3米,外露端头与钢筋网片或加强筋焊接形成整体;B-B段:由于坡度缓高度较小，采用C20混凝土素喷，平均厚度50mm；C-C段：采用直径1mm钢丝网喷射C20混凝土，平均厚度80mm，布网土钉、加强钢筋直径、间距均同A-A段钢筋网喷。由于土石方施工时爆破影响，在局部临空形成大体积裂缝危岩，为消除此段安全隐患，需从危岩边表面对岩石进行凿打清理卸载，并将岩石运往安全地带，详细卸载范畴详喷锚平面布置图。
2、基坑上部边坡顶固化面不不大于等于3米，设立截水沟，截水沟高200mm,宽300mm。
3、在基本以及电梯基坑基底，沿四周开挖200×300(mm)明沟，明沟通过基坑周边设立800×800×1000(mm)积水井相连接，积水井内设立污水泵将汇集污水排出基坑。
4、详细施工见下图：

基坑边坡防护示意图

挂网喷浆示意图
5、混凝土配合比大体为：水泥:砂:豆石＝1:2:2，可加入水泥用量2～5%速凝剂，喷射混凝土粗骨料最大粒径不适当不不大于8mm，水灰比不适当不不大于0.45，拌料时应使水泥、砂、豆石和速凝剂分布均匀。开工前，将实际使用混凝土拌和材料送到有资质单位作材料检查及混凝土配合比实验，施工时严格按实验配合比执行。
6、喷射混凝土厚度平均厚度：素喷5cm，网喷8cm，喷完后应按规定进行养护。
7、本工程为高边坡治理工程，施工难度大，解决好高边坡治理施工安全是本工程一大重点。在施工时除了要搞好安全防护工作外，还需要加强安全教诲工作、安全巡视工作，故在施工中专派一名专职安全员对本工程进行巡视检查，起到发现问题及时解决作用。
8、该工程为高边坡治理工程，施工中不可预见因素多，因而，本工程治理施工中全过程采用“信息施工法”，及时反馈信息，以便及时调节治理方案，保证施工质量和施工安全。“信息施工法”详细操作是在工程施工派专人对此段地质、地貌进行严密监测并作好监测记录，发现新地质、地貌变化或其与原现象不同样新状况应及时作好记录，同步告知监理、设计、业主、地勘单位等进行研讨制定相应解决办法。
五、施工准备
1、组织准备
该工程按“项目法”组织施工，实行项目管理，建立以项目经理为首项目经理部，展开方针目的管理，对工程质量、进度、安全、文明施工、保证科学管理、成本管理等全面负责。
2、技术准备
组织工程内业、外业技术人员熟悉施工图、施工规范、质量规定及安全保证办法。编制好施工方案，作好必要工料分析，参加图纸会审，将图纸中存在疑问会同业主方、设计方认真研究解决，作好技术交底，同步作好技术培训工作。
3、重要施工设备准备
依照工程进度筹划安排，按重要机械设备规定，有秩序地组织机械设备进场。机械设备除及时运送调用外还应注意工前检查及保养工作。
六、施工办法、顺序及工艺流程
依照规范规定凡边坡工程均应在土石方施工中边开挖边施工施工办法进行。
1、施工办法
在制定本施工办法时结合以上特点而制定：从整体到局部再到各分某些项；
2、施工顺序
从下至上将脚手架所有搭设完毕→从上至下清理坡松动和凸出某些岩石→从下至上打入钢筋锚杆→从上至下布设钢筋网片 →锚杆与网片焊接→嵌设PVC泄水水管→从上至下分级喷射砼→脚手架拆除→养护→验收。
七、 施工办法及技术规定
1、搭设施工脚手架及操作平台
1)、本工程脚手架采用钢管脚手架搭设，钢管质量要好，无破损和变形现象，上下对齐。
2)、此工程属于高边坡工程，搭设施工平台采用木跳板搭设，故搭过程中注施工安全、扣件间螺丝松紧限度、跳板两端应牢牢固定在脚手架上。
3)、依照现场地形状况看地基均属于硬质页岩，采用人工对基底松动某些进行彻底清理并在地基上凿孔嵌入脚手架立杆，保证施工脚手架基本结实。
4)、操作平台搭设宽度为2m，每层高度2m，外设防护拦杆。
5)、脚手架及平台搭设要稳固，具备抗冲击、振动能力。

2、人工凿打清除坡面松散岩石
1)、进场后采用人工，从上往下清除坡面杂物和松动岩石，清理高低不平和松散岩土，达到施工面平整，以利于喷射砼与坡面紧密连接。
2)、对大块破碎、悬岩采用人工配合机械切割办法，化整为零，逐渐消除。
3)、清除危岩时在平台四周挂好安全网，每层平台铺满跳板，防止岩石滚出施工场地，损坏机械设备及导致人员伤亡事故。　 　　
3、材料选用
1)、水泥：C20喷射混凝土选用普通硅酸盐水泥。　　
2)、砂：宜采用清洁、坚硬中细砂或石粉砂，粒径直不适当不不大于5㎜，使用前应过筛。　
3)、C20喷射混凝土备制：混凝土应拌合均匀，随拌随用。一次拌和混凝土应在初凝前用完，并严防石块杂物混入，重要为了保证混凝土自身质量与边坡和钢筋网片粘结强度。　　
4)、喷射混凝土1d龄期抗压强度不应低于5MPa。本工程钢筋混凝土护壁平均厚度为80mm，设立双向配筋；钢筋保护层厚度不不大于25mm；钢筋混凝土网片与锚钉应按有关规范焊接牢固。
4、锚喷施工
1)、网片铺设及喷面
在保证坡面清理干净后，然后进行混凝土喷射，喷射厚度以覆盖住护壁岩土，固定松散岩土。在喷射完毕后开始挂钢筋网片，网片规格为Ф6.5@200mm,并设加强筋和井字筋，加强筋间距为横纵2米,之后进行第二次喷面，达到设计厚度为止，在达到初凝后来进行洒水养护。　　
2)、施工要点及技术规定　　
①、钢筋安装前应作好如下工作：原材料型号、规格以及质量和性能应符合设计和规范规定，锚钉位置、深度及布置形式应符合设计和规范规定，锚杆孔周边用同网喷混凝土同标号水泥砂浆灌孔。　 ②、锚钉尾端应和钢筋网片有牢固焊接。锚钉尾部露出护壁长度不应不不大于喷射混凝土厚度；　　 　
③、喷射机工作风压普通控制在0.2-0.4MPa；　　
④、喷射时严格控制水灰比，使喷层表面平整光滑，无干斑或滑移流淌现象；　　
⑤、喷嘴方向应与受喷岩面垂直，喷嘴与受喷岩面距离保持在0.6-1.0m范畴内；　　
⑥、喷嘴移动轨迹应因地制宜，横条、竖条、圆圈等应交替使用，移动速度要慢，让混凝土“堆”起来，有了一定厚度再移开，然后逐块扩大其喷射范畴； 　　
⑦、喷射作业施工区段按水平分区或垂直分区，喷射顺序自上而下,一次喷射厚度普通为3-5㎝,喷射混凝土时使喷嘴接近钢筋，喷射角度也可恰当偏某些，喷射混凝土应完全覆盖钢筋，并使钢筋有足够保护层；　　
⑧、凹凸不平时应先将凹处喷平，按正常顺序喷射，以减少回弹；
⑨、喷射混凝土面板沿边坡纵向每20-25m长度分段设立竖向伸缩缝；　　
⑩、混凝土坡面应设泄水孔，泄水孔直径应不不大于100mm，间距　宜为3-5m，按梅花状布置，应优先设立在岩石节理裂缝发育处。泄水孔外倾坡度不不大于5%，泄水孔进水侧应设立反滤层；　　
⑪、坡顶外不不大于3m处自然地坪面应硬化，并设立截水沟，截水沟应与施工现场排水系统相连；　　
⑫、喷完或间歇时，喷嘴应向低处放置，一工班结束，要拆开喷头，取出水环，用水清洗干净，疏通水眼，以备下一班使用。喷完后，喷射机具均应清洗、保养，以保证机具处在完好状态。　　
5、施工中应注意问题
1)、喷射机合理使用　　
启动喷射机时，应先送风再开机，并应在机械运转正常后送料，供料均匀持续。作业结束时，先停止送料，待罐内余料喷完，再停机，然后关风。停止喷射作业后，喷射机和输料管内积料应及时清除干净，以避免混合料结块堵管。　　
2)、输料管堵塞问题　　
堵管普通因素有如下几种：　　
①、混合料中混入超规定粒径石子、水泥硬块或其他杂物；
②、操作程序有误，如先开马达后送风，或砂子含水率过高，操作阀错开，致使高压风大量泄出，使工作室内风压急剧下降，也会引起输料管堵塞；　　
③、如遇堵塞，应及时关闭马达，随后关闭风源，并将软管拉直，然后 以手锤敲击找到堵塞位置，可将风压开到0.3-0.4MPa，同步继续敲击堵塞部位，使其排除堵塞物而畅通。排除堵管现象时，应注意喷嘴前方禁止站人，以免发生伤人事故。　　
3)、回弹问题　　
影响回弹率各种因素有：混合料配合比、水灰比、砂子含水率、工作风压、水压、喷射距离、喷射角度、操作办法及纯熟限度等。针对各种因素，采用相应办法减少回弹率。《规则》规定正常状况下回弹率，普通为20～30%。　　
4)、粉尘问题　　
①、控制砂石料含水率：当含水率控制在5-7%时，作业时粉尘浓度可控制在15mg/m3如下；　　
②、加强通风。
5)、安全及劳动保护
施工中注意喷嘴不准对人，以免喷射伤人，喷射前先进行清理浮石、危石等必要排险作业；喷射机一定要安放在边坡稳定或已砌筑地段。喷射混凝土施工人员必要佩戴防尘口罩等，操作喷头。和注浆管工人应佩戴防护眼罩，夹胶工作服、长筒乳胶手套等。
八、质量保证及技术办法
1、保证工程质量是工程施工最基本前提，交工验收必要为合格工程。认真依照合同文献所明确各项施工技术规范、规则和各项质量验收评估原则支组织实行。
2、各级施工管理人员做到认真学习合同文献，技术规范和监理规程，按设计图纸，质量原则及监理工程师指令进行施工，贯彻各项管理制度，严格按程序施工。各施工班组以自检为主，贯彻自检、互检、交接检三检制。开展一次（按施工方案）、三工序（复查上工序、保证本工序、服务下工序）活动，强化质量意识，教诲全体施工人员，人人关怀质量，人人搞好质量，使分项工程质量不合格不验收。
3、采购材料，按设计规定及技术规范关于规定报请监理工程师承认后方可办理，所进材料必要符合质量原则，所有产品合格证或质量检查证明，做到证随物到、材证相符，按关于规定需要进行复试抽验需认真进行复检，对不合格材料不得用于工程。
4、做到责任明确，奖罚分明，真正把工程质量终身制贯彻到每个职工。
5、加强团结对各级施工管理人员和质检人员培训学习工作，并认真学习贯彻设计文献、技术规范、质量原则和监理规程，除了平时自学以用，项目部针对施工实际，定期进行分层次集中培训学习，进一步提高业务素质，使之在施工过程中更好地贯彻规范原则，履行职责，提高质量管理水平，把好质量关，以一流质量创一流牌子。
6、强化规范施工，各级质检人员挂牌上岗，并在各路口和各构造物处立牌明确质量负责人，广泛地发动社会共同参加质量监督。
7、虚心听取和接受监理工程师指引和监督，坚决执行监理工程师各项指令，提供满足监理工程师在现场检测需要人员、仪器调和等，搞好与监理工程师配合工作，同心合力，创造优良工程。
8、项目部定期对工程进行全面检查，加强过程控制，发现问题限期整治，并开展施工作业组质量竞赛，奖罚并举，项目部每月组织一次按质量管理目的责任书规定进行检查和考试，奖罚兑现。
9、技术办法：建立以技术负责人为主技术系统质量保证体系，从技术负责人、质检员、施工员、现场负责人，从施工方案、施工工艺、技术办法上保证达到质量原则，从技术上对质量负责。并积极采用推广先进施工工艺和科技成果，提高产品质量和产品优良率。
10、合理安排施工筹划，编制完善施工组织设计，做到各构造层施工安排衔接得当，拌和场布局合理，材料堆放有序，特殊气候条件施工具备相应对策和办法；认真进行技术交底，明确各道工序职责和施工负责人，明确自检责任和自检人员，明确质量目的，对核心工序、核心办法等予以明确事先指引，做到事前应知、应会教诲；严格控制材料质量和实验，材料质量好坏直接影响工程施工质量和使用质量，采备各种材料前，依照设计和规范规定做好各项实验，各项指标符合规定并报送监理工程师批复批准后，订立供货合同，同步对于进场材料严格按规定进行抽检，不合格材料不得进入施工场地；严格控制用料级配和拌制质量，严格控制拌和时间，使混合料拌制均匀，施工配合比强度比设计配合比强度提高15%；精心组织安排人、机、料配合三个环节，使之持续作业，施工前对各种施工机械进行调试，保证设备正常使用。
九、保证工期办法
1、加强工程筹划管理。详细制定实行性各分项筹划和相应材料、设备和劳力安排。
2、积极积极解决好与业主和监理关系，竭力求取她们关怀、支持和配合，创造良好外部施工环境，使工程比较顺利实行。
3、施工前其准备工作有重点地展开，使某些控制工期单项工程能尽早开工，昼缩短施工前期准备工时间。
4、做好机、料等后勤保障工作，及时总结经验，不断提高工作效率，以保证按期竣工。
5、以质量、安全求速度。只有保证质量和安全，筹划才干得以顺利实行，工期才有保障。

十、安全、文明施工办法
1、对入场人员进行安全“三级”教诲，实行岗前培训。
2、现场施工人员工作时间应配戴工作证、安全帽。
3、现场设立施工标志牌，在四周设立安全警戒线或醒目安全标志标牌。
4、建筑用材堆放整洁有序，同步分类、分规格堆放。
5、施工所用架管、机具使用后应及时清理上油堆放整洁，管件分类存储，钢管分类堆放。
6、由于本工程是上边坡工程施工处在高处作业，故施工操作平台一定得搭设牢固。同步施工人员还需配戴好安全帽，系好安全绳。
7、工人住房、生活用房、材料房、机电房分别设立。
8、严格规定上岗人员讲文明、用文明语，坚决不容许恶意中伤她人。
9、发生意外或安全事故应及时送往医院或拨打120急救，保护好事故现场。
