钻探操作手册安全样本.doc

钻探操作规程

地质勘查工程院
二O一四年三月

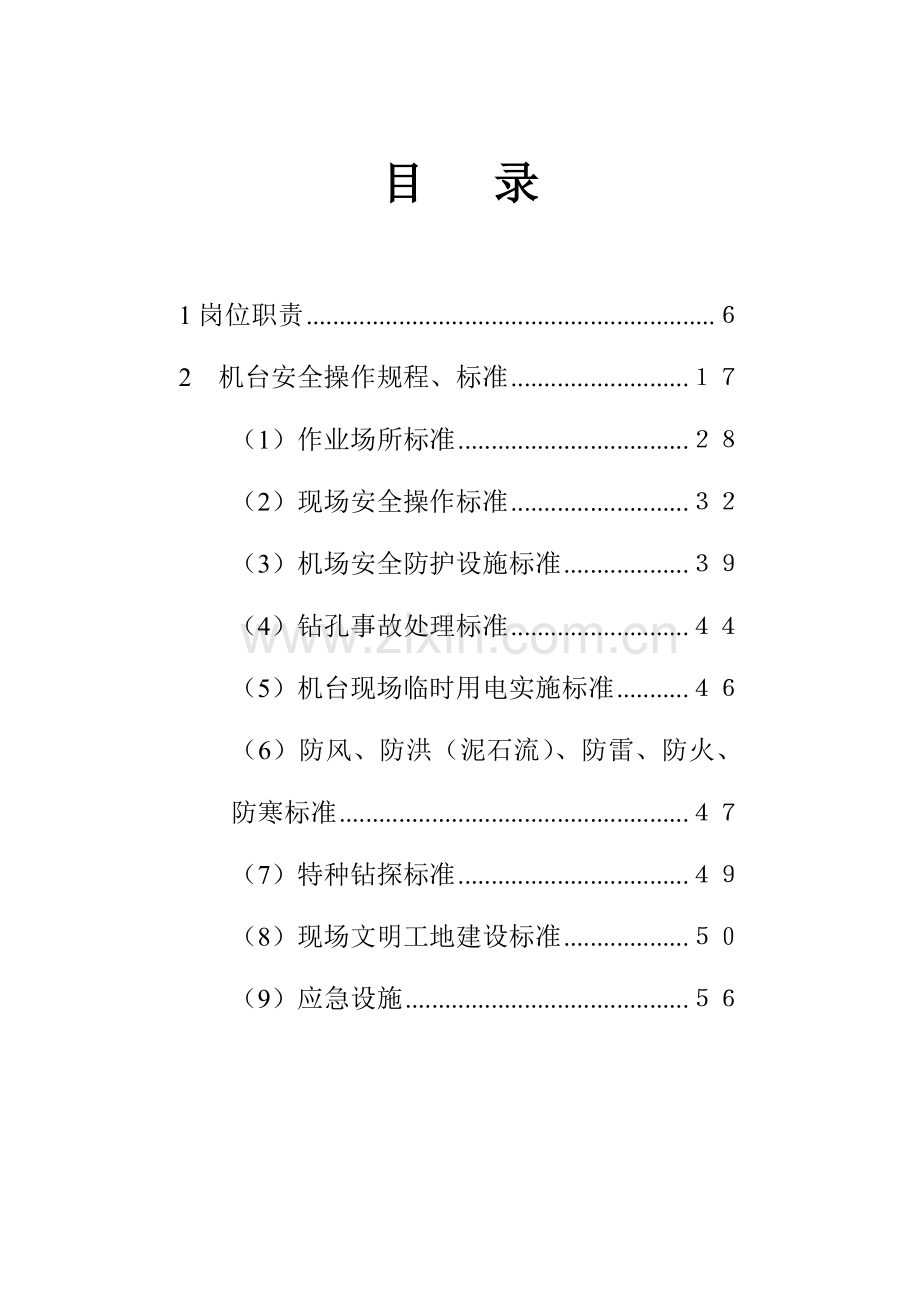

目 录

1岗位职责 ６
2 机台安全操作规程、标准 １７
（1）作业场所标准 ２８
（2）现场安全操作标准 ３２
（3）机场安全防护设施标准 ３９
（4）钻孔事故处理标准 ４４
（5）机台现场临时用电实施标准 ４６
（6）防风、防洪（泥石流）、防雷、防火、防寒标准 ４７
（7）特种钻探标准 ４９
（8）现场文明工地建设标准 ５０
（9）应急设施 ５６

1 岗位职责
岗位分工应依据机台所用钻机、动力机类型而定。通常实施四岗制：班长岗、统计钻具岗、机械动力岗、水泵泥浆岗。除班长岗外，其它各岗可视情况定时轮换。
（1）机长关键职责
认真落实落实上级各项指标，负责全机安全、生产、技术、管理等项工作，组织按标准化机台标准实施工作。
对机场全部设备、仪器、工具、材料(包含金刚石钻头、扩孔器)和工程质量、安全生产负总责，并常常检验督促各岗工作。
依据施工任务，组织全机人员制订具体方法，安全、保质、保量、节省地完成生产任务。
模范地遵守各项规章制度，并督促全机人员落实实施。对违章作业者，应给当场纠正和批评。
组织负责对新工人进行安全技术教育，组织全机人员技术业务学习指导。
做到十到现场：机台钻塔安装拆卸、钻机安装、开孔、终孔、封孔、岩矿心难采和质量达不到要求或补取矿心、检修设备、处理复杂事故、起下套管、试验新方法新机具和发生人身事故或排除不安全原因时，全部必需亲临现场指挥。

（2）机台班长兼职安全员职责
负责机台安全管理具体工作，坚持日巡查，组织开展安全班组活动，实施标准化机台管理工作。
指导钻机班组人员正确操作施工，预防人身事故和孔内事故发生。
负责钻孔质量跟踪，预防质量事故。
负责编制单孔设计，和机长一起研究处理施工中出现跑斜、漏失、坍塌、难采岩心、复杂地层、套管具体问题。
推广应用新技术新工艺，参与井内事故处理，护壁堵漏。
填写钻孔技术档案、编写矿区钻探工程总结汇报。
（3）班长岗职责
负责本班安全、生产技术工作，负责组织技术学习，按标准化机台标准安排工作。
主持班前班后会，组织按岗位交接班。
督促本班遵守各项规章制度，立即阻止违章作业，指导钻工安全操作。
掌握孔内情况，组织好本班生产。负责本班质量，发觉问题立即处理，并汇报机长。
在复杂地层钻进、采取矿心、孔内不正常及处理孔内事故或下套管时全部应亲自操作，特殊情况下可指定熟练钻工替换。
本班为下班打好基础，白班为夜班生产做好准备，发明条件。
立即(或通知相关人员)测量钻孔弯曲度、校正孔深、审核班报表等。
负责钻机使用和维护保养。
（4）统计、钻具岗职责
坚持按安全操作规程作业，做到“三不伤害”。
立即、正确、真实、清楚地填写本班多种原始表报，并保管好。
负责岩矿心整理，预防混乱、丢失。
配置钻具、丈量和计算机上余尺。负责简易水文观察和校正孔深。
保管金刚石钻头、扩孔器，填写金刚石钻头(扩孔器)钻进统计表。
管理机场工具(包含打捞工具)、管材、钻头、磨料、量具等。
负责钻塔、活动工作台、天车、水龙头维护保养。
配合其它班员做好其它工作。
（5）水泵、泥浆岗职责
坚持按安全操作规程作业，做到“三不伤害”。
负责水泵、泥浆搅拌机、泥浆净化设备使用和维护保养，更换易损零件，确保其正常运转。参与现场检修，保管水泵专用工具及配件。
负责冲洗液配制、维护及性能调整，常常测定冲洗液性能，立即清理循环槽、沉淀箱，保持环境卫生，预防泥浆污染。
负责泥浆仪器、粘土粉、润滑剂及化学处理剂、堵漏材料保管和使用。
严寒季节施工，较长时间停工时，负责放净泵体和管路中冲洗液。
负责机场前部环境卫生和冬季生火取暖。
配合其它班员做好其它工作。
（6）机械、动力岗职责
坚持按安全操作规程作业，做到“三不伤害”。
负责柴油机或电动机及照明发电机使用和维护保养。
正确使用柴油机或电动机，严禁超负荷和带病运转。检验和排除通常故障，参与现场小修。
按机械保养要求进行班保养，并帮助机修人员做好周、月设备保养。
负责柴油机或电动机配件、电器材料、所用油料、专用工具及防火用具保管和使用。
确保照明发电机正常运转，负责机场内照明及照明线路安全。
负责机场后部环境卫生。
配合其它班员做好其它工作。
（7）钻塔安装工职责
听从机长指挥，按钻探安装拆卸操作规程操作安装，做到“三不伤害”。
正确使用安全带、安全帽，穿防滑鞋。
工具放在工具袋，确保不失落。
两人合作时，口号一致，
上下呼应，静止交叉作业。
（8）发电工职责
坚持按安全操作规程作业。
确保发电机正常工作，按要求保养进行维护保养；
负责接地电阻确保TN-S接零保护正常运行；
油料保持安全存放，灭火器保持正常状态。
（9）供水工职责
坚持按安全操作规程作业。
保持水泵正常使用，水泵及动力机维护保养。
保持水泵皮碗正常工作，确保供水正常。
负责供水管线连接和维护，确保供水正常。
（10）兼职电工
持操作证上岗。
负责机场及住宅用电按规范安装维护，日常用电检验。
（11）焊工
持操作证上岗。负责机台零星焊接，按氧气乙炔使用规范进行操作，按电焊操作规程操作。
（12）材料兼二级核实员关键职责
在机长领导下，搞好机场经济核实，做到用料有计划，消耗有定额，领料有统计，月月有核实，并定时公布成本情况。
负责机场多种油料、材料、工具、管材、钻头、磨料等计划编制、领退和送修。
落实勤俭节省精神，精打细算，修旧利废，改制代用，努力降低成本。
会同各班相关岗位，搞好现场多种材料、工具、管材存放和保管。
2. 关键使用泥浆材料
（1）钻进不一样岩层适用冲洗液类型和性能指标表
岩层性质
冲洗液类型
冲洗液性能指标
粘度
s
失水量
L/30min
密度
g/cm3
胶体率
%
PH值
含砂量
%
非含水层（粘性土层）
无粘土相或低固相冲洗液
18～25
﹤20
1.00～1.08
﹥98
8.5～10.5
﹤4
遇水膨胀岩层
低失水量冲洗液
25～30
﹤15
1.08～1.20
100
含砂土层、粉、细、中砂层
优质冲洗液
22～35
﹤20
1.04～1.10
8.5～11
粗砂、砾石层
25～50
﹤18

1.08～1.30
卵石、漂石层
加重冲洗液
30～60
﹥1.1
松软、流砂或坍塌掉块岩层
35～80
﹤15
﹥1.2
8.5～10
承压自流含水层
25～40
﹤20
1.10～1.80
8.5～11
通常基岩层
空气、低密底冲洗液清水、低固相冲洗液
15～22

﹤11.00
～1.08
7～10.5
裂隙、溶洞地层
空气、泡沫冲法液循环桥堵冲洗液
18～25
﹤20
﹤11.03
～1.08
8.5～11

（2）常见冲洗液性能测试仪器和型号表
仪器名称
型 号
所测冲洗液性能参数
渗透恢复率测定仪
SHY-1型
渗透恢复率
漏斗粘度测定仪
1006型
漏斗粘度
六速旋转粘度计
ZNN型
表观粘度，塑性粘度，动切力，静切力
失水量测定仪
ZNS型
失水量
密度计
1002型
密度
含砂量计
ZNH型
含砂量
酸度计
25型
PH值
固相含量测定仪
ZNG-1型
固相含量
3 作业场所标准
（1）施工区域及周围危险原因
在有条件场地，现场设有工程概况等标识牌：场地在出入口处显著处应标有企业标识和设置现场管理牌。公告牌工程名称、甲方单位、设计单位、施工单位、监理单位、项目管理及联络电话、开完工日期。
（2）安全警示标志及位置
安全警示警告标志规范、醒目，真正起到警示作用。
关键位置必需设置警示标牌（如：泥浆池、发电机、罐笼、柴油机、配电箱），多个标志牌同一位置放置时，应按警告、严禁、指令、提醒类型次序先左后右，先上后下排列，有触电危险场所标识，应该使用绝缘材料制作；
安全宣传口号位置：在钻塔上、入场口、道路两旁。口号内容依据具体情况自定。
（3）地盘修整标准
机台地盘必需平整、坚固、稳定，平整地盘应尽可能在原土或基岩上，少采取填土、石增加机场面积，钻塔下垫土、石部分不得超出塔基面积1/4；
在山坡修地盘时，必需先清除上方浮石，当岩石坚固稳定时，地盘上方坡度应小于80°，当岩石松散不稳定时，上方坡度应小于45°；6.4.5.3机场大小15×10米，靠边安装防护栏杆（1.2米高），并挂预防坠落警示标志。地盘如在平川，周围架设防护栏杆，周围必需用彩条封闭围挡（高度1.2米）。
地盘周围必需设有排水通道或采取其它排水方法；施工现场场地要平整，设有排水方法，并要求排水通畅、不得有积水；在山谷、河沟、地势低洼地带或雨季施工时，机场地基应修筑拦水坝或修建防洪设施。
机场地基应满足钻孔边缘距地下电缆线路水平距离大于5m，距地下通讯电缆、构筑物、管道等水平距离应大于2m。
（4）现场材料存放标准
现场内多种材料统一部署，分类摆放整齐，对材料进行标识，并要求标识清楚正确；材料存放场地要平整，并有排水方法。
依据现场材料特点采取对应保护方法，垃圾应集中回收利用、或清运；
4 现场安全操作标准
（1）钻探设备装卸、搬迁、运输、安装、拆卸
1）设备装卸、搬迁、运输要求：
用机动车搬运设备时，应有专员指挥；人工装卸时，应有足够强度跳板；
多人抬动或移动设备时，应有专员指挥，相互配合。
轻型钻机整体迁移时，应在平坦短距离地面上进行，应采取防倾斜方法。
严禁在高压电线下和坡度超出15°坡上或凹凸不平和松软地面整体迁移钻机。
使用起重机械起吊钻机设备时，应遵守《起重机械安全规程》（GB/T 6067—1985），钢丝绳、绳卡、挂钩应牢靠。
人工装卸，用葫芦起吊时，钢丝绳、绳卡、挂钩及吊架腿应牢靠，制作三角架必需符合起吊重量要求，支起角度架腿和地面大于75~80°，三面大致相等，手拉葫芦额定最大起重量大于设备重量。6.5.1.1.6小型设备利用杠杆滑动装卸时注意统一指挥，两边力度相等，预防设备倾翻掉下伤人。
矿区内搬迁，装车后，必需货物捆绑牢靠后发车，严禁人货同载。
2）钻塔安装、拆卸要求：
安装、拆卸钻塔，起、放钻架必需在机长统一指挥下有秩序地进行，作业人员要合理安排，并应相互配合好，严格按操作规程进行作业，塔上塔下不得同时作业。
安装、拆卸钻塔前，应对钻塔构件、工具、绳索、挑杆和起落架、安全带等进行严格检验。
安、拆钻塔应铺设工作台板，塔板台板长度、厚度应符合安全要求。
作业人员必需正确戴安全帽，高处作业必需系安全带，安全带标准上必需高挂抵用，但在特殊情况无高挂点时，可合适选择牢靠可靠挂点，严禁挂在移动物件上或将要下放塔材上；
上塔作业严禁穿带钉鞋，硬底鞋，严禁赤脚；
钻塔安装底座必需稳固、水平、周正，各部分构件和螺栓规格要相匹配，塔腿和塔脚之间应安装拉手，各层拉手必需齐全，不得缺失少按；
拆卸钻塔必需从上而下逐层进行拆卸，在卸下构件时必需得到指挥人员口令后方可进行；
安装、拆卸钻塔时，起吊塔件使用挑杆长度适宜，应有足够强度。
夜间或5级以上大风、雷雨、雾、雪等天气严禁安装、拆卸钻塔、搬迁作业。
门字或小型四脚塔在竖立或放倒钻架前，应该埋牢地锚；竖立或放下钻架时，作业人员应离开钻架起落范围，并应专员控制绷绳；钻架腿之间应该安装斜拉手。
自制钢管钻架应采取无缝钢管制作，钻架腿要在连接处外部套上钢管结箍加固。
起、放钻架，钻架外边缘和输电线路边缘之间距离，应符合表1要求：
表1 钻架和输电线路边缘之间最小距离
电压（KV）
＜1
1-10
35-110
154-220
350-550
最小安全距离（m）
4
6
8
10
15
3）钻机设备安装要求：
多种机械安装应稳固、周正水平。传动轮应纵向成线、横向平行，传动轴和传动轮应保持水平。
安装钻机时，井架天车轮前沿切点，钻机立轴中心和钻孔中心应成一条直线。
多种防护设施、安全装置应该齐全完好，外露转动部位应设置可靠防护罩或防护栏杆。
电器设备应安装在干燥、清洁、通风良好地方。
（2）作业安全操作标准
1）升降钻具：
升降机制动装置、离合装置、提引器、游动滑车、拧管机和拧卸工具等应灵活可靠。
升降机，应平稳操作。严禁在升降过程手触摸钢丝绳。
使用钢丝绳提升钻具，连接物件必需牢靠可靠。
提引器、提引钩，应有安全联锁装置；提落钻具或钻杆，提引器切口应朝下。
严禁手探摸悬吊钻具内岩心或探视管内岩心。
操作拧管机和插垫叉、扭叉，应由一人操作；扭叉应有安全装置。
发生跑钻时，严禁抢插垫叉或强行抓抱钻杆。
2）钻进：
开孔钻进前，应对设备、安全防护方法、设施进行检验验收。
机械转动时，严禁进行机器部件擦洗、拆卸和维修；严禁跨越传动皮带、转动部位或从其上方传输物件；严禁戴手套挂皮带或打蜡；严禁用铁器拨、卸、挂传动中皮带。
钻进时，严禁手扶持高压胶管或水龙头。修配高压胶管或水龙头应停机。
调整回转器、转盘时应停机检验，并将变速手把放在空档位置。
转盘钻机钻进时，严禁转盘上站人。
扩孔、扫脱落岩心、扫孔或遇溶洞、松散复杂地层钻进时，应由机班长或熟练技工操作。
严禁在没有停车情况下修理维护设备或悬挂提引器。如：水接头漏水紧固密封圈、丈量机上余尺、紧固高压胶管、调整离合器、排列卷筒上钢丝绳、检验立轴扇形齿轮等等。
操作拧管机和插垫叉、扭叉应有一人操作，扭叉应有安全装置。
（3） 机场安全防护设施标准
1）天车、高压水龙头、塔梯、底板安装标准
钻塔座式天车，应设安全挡板；吊式天车，应装保险绳。
钻机水龙头高压胶管，应设防缠绕、防坠安全装置和导向绳。6.6.3 固定钻塔工作台，应安装可靠防护栏杆。防护栏高度，应大于1.2m，木质塔板厚度应大于50mm或采取防滑钢板。
塔梯安装必需坚固可靠，梯阶间距小于400mm坡度小于75°，铁质塔梯必需有防滑方法；
机场地板铺设，应平整、紧密、牢靠；木地板厚度，应大于40mm或使用大于10mm防滑钢板。
2）活动工作台（罐笼）安装、使用应符合下列要求：
工作台，应安装制动、防坠、防窜、行程限制、安全挂钩、手动定位器等安全装置。
工作台底盘、立柱、栏杆，应成整体。
工作台，应配置Φ30mm以上麻绳手拉绳。
工作台提引绳、重锤导向绳，应采取Φ9mm以上钢丝绳。
工作台平衡重锤安装在塔外和地面之间距离，应大于2.5m，其周围架设防护栏杆。
活动工作台每次准乘一人。
乘工作台高空作业时，应先闭锁手动制动装置后方可进行作业。
3）钻塔绷绳安装应符合下列要求：
钻塔绷绳应采取Φ12.5mm以上钢丝绳。
18m以下钻塔，应设4根绷绳； 18m以上钻塔，应分两层设8根绷绳。
绷绳安装，应牢靠、对称；绷绳和水平面夹角，应小于45°。6.6.7.4绷绳下端必需敷设地锚，地锚深度，应大于1m（按地层情况确定，确保承受5级以上大风拉力）
4）提引器、提引钩应有安全连锁装置，提、下钻具或钻杆，提引器切口朝下；
5）机械全部转动部位不得外露应安装防护罩，如有大型传动部位外露应在1米外设置可靠防护栏杆；
6）机场外周围架设预防坠坡防护栏，靠山体安装防活石掉落网。
7）避雷针安装标准
雷雨季节、落雷区钻塔应安装避雷针或其它防雷方法。
避雷针和钻塔应使用高压瓷瓶间隔，接闪器应高出塔顶1.5m以上；
避雷针引下线和钻塔绷绳间距应大于1m，引下线应使用断面大于25mm²铜质绞线或断面大于35mm²钢质绞线或Ф8~10mm钢筋，在安装时接点处必需进行除锈；
避雷针接地极和电机接地点、孔口管、绷绳地锚间水平距离应大于3m，接地电阻值应小于15Ω；
8）钢丝绳使用安全标准
钢丝绳安全系数应大于7。
提引器处于孔口时，升降机卷筒钢丝绳圈数不少于3圈。
9）钢丝绳使用绳卡连接，按下列百分比配置：
钢丝绳φ7-16mm 绳卡最少3个，钢丝绳φ19-27mm 绳卡最少4个
绳卡U型端处于受力长绳一侧，螺栓卡环在尾端（返回绳）一侧，方向一致，不得反交错，绳头和最近一个绳卡长度应大于140mm或应大于钢丝绳直径6倍。
钢丝绳采取编结连接时，编结部分长度不得小于钢丝绳直径20倍，并不应小于300mm，编结部分用细钢丝捆扎；
钢丝绳，应定时检验；变形、磨损、断丝钢丝绳，应实施《起重机械用钢丝绳检验和报废实用规范》（GB/T 5972—1986）报废标准。
（4）钻孔事故处理标准
孔内事故处理前，应全方面检验钻塔（钻架）构件、天车、游动滑车、钢丝绳、绳卡、提引器、吊钩、地脚螺丝等。
处理孔内事故时，应有机班长或熟练技工操作升降机，并设专员指挥；除直接操作人员外，其它人员应撤离危险区。
严禁同时使用升降机、千斤顶或吊锤起拔孔内事故钻具。
严禁超负荷强行起拔孔内事故钻具。
打吊锤时，吊锤下部钻杆处应安装冲击把手或其它限位装置；严禁手扶、握钻杆或打箍；人力拉绳打吊锤时，应统一指挥。
使用千斤顶回杆时，严禁使用升降机提吊被顶起事故钻具。
人工反钻具，搬杆回转范围内严禁站人；严禁使用链钳、管钳工具反事故钻具。
用钻机反转档位反钻具，必需低速慢转；
使用钢丝绳反管钻具，连接物件应牢靠可靠。
（5）机台现场临时用电实施标准：
《施工现场临时用电安全技术规范》JGJ46-标准，实施TN-S接零保护系统；
动力配电箱和照明配电箱，应分别设置。
每台钻机，应独立设置开关箱，实施“一机一闸一箱一漏电保护器”。
移动式配电箱、开关箱，应安装在固定支架上，并有防潮、防雨、防晒方法。
机场电气设备，应依据供电系统要求进行保护接零或保护接地。保护接地电气接地极电阻，应小于4Ω。
使用手持式电动工具应实施《手持式电动工具管理、使用、检验和维修安全技术规程》（GB 3787—1983）要求。
机场照明采取36v安全电压或110V直流电压，应使用防水灯头；照明灯泡，应距离塔布表面300mm以上。
修理电气设备时，应切断电源，并挂警示牌或设专员监护。
（6）防风、防洪（泥石流）、防雷、防火、防寒标准：
1）机场防风、防洪。
大风天气，应停止钻探作业，并应做好以下工作：
卸下塔衣、场房帐篷。
钻杆下入孔内，并卡上冲击把手。
检验钻塔绷绳及地锚牢靠程度。
切断电源，关闭并盖好机电设备。
封盖好孔口。
大风后重新开始钻探作业前，应检验钻塔、绷绳、机电设备、供电线路等情况，确定安全后方可继续钻探作业。
暴雨、洪水季节，应避开在河滩、山谷、凹谷等低洼地带布钻，确因客观条件无法避免时，必需加高地基修筑防洪设施。
易滑坡、坍毁、泥石流易发生地带施工，应采取防范方法。
2）机场防火、防寒
机台，应成立防火组织；作业人员，应掌握灭火器材使用方法。
机场依据油料存放情况和环境原因配置足够灭火器材。
机场内取暖，火炉距油料等易燃物品应大于10m，距机场塔布应大于1.5m。严寒季节施工，应有保温方法和取暖设施。
严禁明火直接加热机油，及烘烤柴油机油底壳。
孔位在森林里，施工时根据森林防火要求进行管理。
打雷天气停止钻探作业，钻杆下入孔内安全位置，用提引器吊住钻杆，并卡上冲击把手，切断电源关闭机电设备；
（7）特种钻探标准
坑道钻探应遵守下列要求：
施工前，应进行场地安全检验和钻室支护。
施工仰孔，应该有安全方法。
遇含水层或涌水层时，应立即采取防水方法，严禁将钻具提出钻孔。
（8）现场文明工地建设标准
1）安全文明
机台必需全方面落实安全管理和文明施工要求，按机台标准化标准做好施工现场各项管理工作。
编制具表现场文明施工方案并有些人监督实施：包含围挡、临时设施、场容场貌、食品卫生、环境保护及消防保卫等。
2）环境保护
施工现场应物品摆放整齐；
进行电焊等作业时应有防火方法；柴油机使用性能好有害气体排量低设备。
发电机噪音设备应尽可能设置在远离居民区一侧，有条件可采取部分降低噪音方法；
不得使用漏油油桶，以免漏油污染土地；
化学试剂、化学浆液妥善保管，不随意丢弃。
提倡节省能源，低碳生活，降低消耗多种材料，实施目标成本预算。
严禁打架斗殴等不文明现象；
不扰民；
3）宿舍
供电线路规范、室内整齐；
采取蒙古包或板房时：舍所用建筑材料必需符合环境保护、消防要求，且含有隔热保温功效；
宿舍内必需确保必需生活空间、室内高度不低于2.5m，通道高度大于0.9m，每间宿舍居住不得超出15人；
宿舍内必经设置单人铺，床铺高于地面0.3m 面积大于1.9mx0.9m，床间距大于0.6m，床铺搭设不得超出两层，床头设有姓名卡；
宿舍内设置生活用具专柜，用具摆放整齐。
宿舍门必需设置为开启式（门必需向外开）并保持室内通讯。
宿舍内夏季应有防暑降温和灭蚊蝇方法，冬季应有取暖方法，避免使用明火设备和电褥取暖。确需采取炉火取暖时，要统一设置，采取防煤气中毒方法，并落实专员管理责任。
4）食堂
炊事人员要求：
炊事人员身体健康证实，必需经卫生知识培训
上岗前必需穿戴洁净工作服、工作帽。
厨房要求：
必需有防火设施（配置灭火器）
厨房必需是独立操作间，必需含有卫生条件
厨房制作间、库房和燃气罐存放间必需独立设置，并配有必需排风设施、消毒设施和排水设施；
厨房地面硬化并保持清洁；
厨房必需配置橱柜，食品制作和存放生熟食品必需分具使用（刀、案等），严禁食用变质食物。
食堂和仓库不得兼做宿舍，仓库内应设置食料存放台，存在台和地面高度大于0.2m，作料和副食必需采取密闭器皿保留。
厕所
野外施工、生活区厕所必需独立设置，并常常消毒清扫，保持清洁；
卫生间大小应依据生活区人员数量设置，通常最少每3人设一蹲位，严谨随地大小便。
洗漱、饮水卫生
生活区必需设置满足人员使用盥洗设施，并确保排水通畅；
饮水供给应有固定盛水容器并由专员管理，定时清洗消毒；
发明条件到有浴池地方确保职员定时洗澡；
（12） 应急设施
施工现场应制订卫生抢救方法
配置通常常见药品、止血带等抢救器材，夏季防暑，防蛇药品，为有毒有害作业人员提供有效防护用具。
预防季节性传染病和食物中毒。
